Конструктивные особенности

Монолитное перекрытие представляет собой цельную железобетонную конструкцию, которая сооружается с применением опалубки. Толщина таких конструкций обычно не превышает 200 мм, что обусловлено их большим весом.

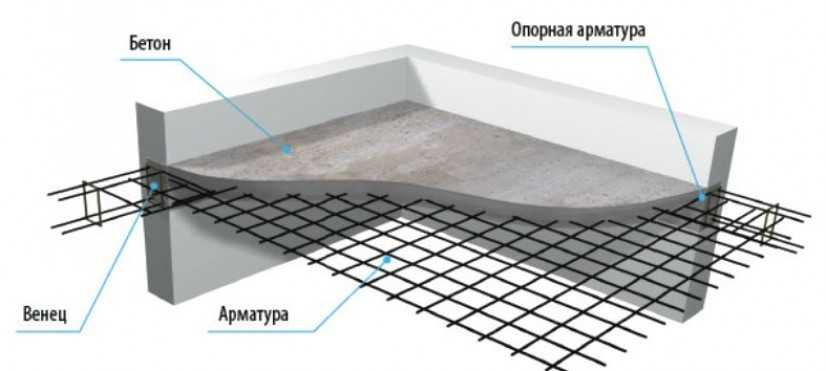

Рисунок 3. Конструкция монолитного перекрытия

СМП – более современные и легкий вид перекрытия. Состоит из продольных балок перекрытия, между которыми укладываются специальные блоки. В результате получается несъемная опалубка, армирующаяся впоследствии и заливающаяся бетоном. Толщина бетонной основы поверх блоков обычно составляет в пределах 50 мм.

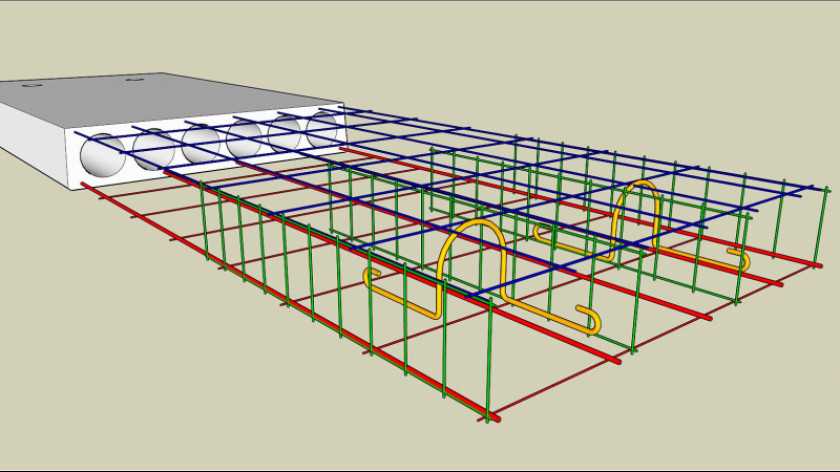

Рисунок 4. Конструкция сборно-монолитного перекрытия

Армирование монолитных железобетонных (жб) плит и сборно-монолитных перекрытий является обязательным процессом. Но конструкции их армирующих каркасов отличаются между собой и имеют свои конструктивные особенности.

Таблица массы арматурной стали. Сколько вес 1м арматуры

Диаметр арматуры, мм	Вес 1 метра арматуры, кг	Погонных метров в тонне	Предельные отклонения веса в %
d 6	0,222	4504,5	+9,0 -7,0
d 8	0,395	2531,65	+9,0 -7,0
d 10	0,617	1620,75	+5,0 -6,0
d 12	0,888	1126,13	+5,0 -6,0
d 14	1,21	826,45	+5,0 -6,0
d 16	1,58	632,91	+3,0 -5,0
d 18	2	500	+3,0 -5,0
d 20	2,47	404,86	+3,0 -5,0
d 22	2,98	335,57	+3,0 -5,0
d 25	3,85	259,74	+3,0 -5,0
d 28	4,83	207,04	+3,0 -5,0
d 32	6,31	158,48	+3,0 -4,0
d 36	7,99	125,16	+3,0 -4,0
d 40	9,87	101,32	-+3,0 -4,0
d 45	12,48	80,13	+3,0 -4,0
d 50	15,41	64,89	+2,0 -4,0
d 55	18,65	53,62	+2,0 -4,0
d 60	22,19	45,07	+2,0 -4,0
d 70	30,21	33,1	+2,0 -4,0
d 80	39,46	25,34	+2,0 -4,0

Таблица сортамента арматуры: обозначения и характеристики различных классов

Вес арматуры В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.

Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:

• масса;
• размер сечения или диаметр;
• сопротивляемость нагрузкам;
• встраиваемость в напряженные железобетонные конструкции;
• относительная величина удлинения после разрыва;
• длина прута;
• марка стали.

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм.

Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.

Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.

На заметку! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня. Арматуру класса А300 используют для строительства малоэтажных домов.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

Основные параметры и размеры

Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.

Номинальный диаметр проката, dн, мм	Номинальная площадь поперечного сечения Fн, мм2	Масса проката длиной 1 м
Номинальная, кг, теоретический вес/ДО	Допускаемые отклонения, %
6	28,3 Fн, мм2	ТВ = 0,222, ДО = 0,204-0,239	±8%
8	50.3 Fн, мм2	ТВ = 0,395, ДО = 0,363-0,426
10	78,3 Fн, мм2	ТВ = 0,617, ДО = 0,586-0,647	±5%
12	113 Fн, мм2	ТВ = 0,888, ДО = 0,843-0,932
14	154 Fн, мм2	ТВ = 1,21, ДО = 1,149-1,27
16	201 Fн, мм2	ТВ = 1,58, ДО = 1,501-1,643	±4%
18	254 Fн, мм2	ТВ = 2,00, ДО = 1,92-2,08
20	314 Fн, мм2	ТВ = 2,47, ДО =2,371-2,568
22	380 Fн, мм2	ТВ = 2,98, ДО =2,86-3,099
25	491 Fн, мм2	ТВ = 3,85, ДО =3,696-4,004
28	616 Fн, мм2	ТВ = 4,83, ДО = 4,636-5,023
32	804 Fн, мм2	ТВ = 6,31, ДО = 6,057-6,562
36	1018 Fн, мм2	ТВ = 7,99, ДО = 7,67-8,309
40	1256 Fн, мм2	ТВ = 9,86, ДО = 9,465-10,254

Зачем и как определять вес арматуры

Большинство частных застройщиков задавались вопросом, сколько весит арматура 12 мм один метр – именно она чаще всего применяется для заливки фундаментов, монолитных стен подвалов, армопоясов. Ответ на него помогает решить как минимум две задачи.

Определение грузоподъемности транспортного средства, необходимого для доставки материалов на строительную площадку.

Не все застройщики пользуются услугами доставки, и не все мелкие продавцы такую услугу предоставляют. Если нужно не так много прутков, их дешевле забрать самовывозом, но нужно знать, не будет ли нагрузка избыточной для автомобиля. Так как стандартная длина арматуры составляет 6 или 12 метров, многие прямо на месте режут её пополам и перевозят на багажнике или в прицепе. Либо выбирают короткие стержни из немерных партий.

Количество коротких прутков в немерных партиях может достигать 7% Источник prom.st

Определение метража арматуры в тонне.

Большие объемы металлопроката продают, используя в качестве единицы измерения для расчетов не метры или штуки, а тонну. Если знать, сколько погонных метров арматурных стержней содержится в одной тонне, будет несложно рассчитать необходимый для заказа и покупки вес.

В теории, зная диаметр необходимых изделий и плотность стального сплава, из которого они произведены, можно самостоятельно вычислить их вес. Но на практике такие расчеты будут иметь большую погрешность, так как прутки арматуры имеют не постоянное сечение, а периодическое, с продольными и поперечными ребрами жесткости. И имеют два диаметра – минимальный и максимальный.

Сечение арматуры – чертеж Источник ugmk.com

Но этого делать и не нужно. Поможет узнать, сколько весит арматура, таблица, составленная на основании ГОСТ 5781-82. Этот документ регламентирует все параметры данных металлоизделий. Их масса зависит в первую очередь от диаметра.

• Самые тонкие прутки имеют диаметр 6 мм и вес одного погонного метра чуть больше 220 грамм.
• Самая толстая 80-миллиметровая арматура значительно тяжелее – больше 39 кг на каждый погонный метр.

Чем больше диаметр и плотнее схема армирования, тем важнее знать, сколько весит метр арматуры. Масса металлокаркаса обязательно должна учитываться при расчете нагрузки на основание, а ошибка может привести к непредсказуемым последствиям.

Вычисление веса арматурной сетки

• Вычисление веса арматурной сетки может пригодиться вам для определения общего веса строительной конструкции, так и для расчета логистики – то есть способов доставки строительных материалов к месту возведения здания.
• Для того, чтобы произвести расчет веса арматурной сетки прежде всего необходимо узнать диаметр использованного металлического прута или проволоки, шаг между проволокой или прутками и конфигурацию ячеек.
• Так, шаг между проволокой или прутками может оставлять от 5 до 25 сантиметров. При создании арматурной сетки может использоваться как проволока диаметром от 3 миллиметров, так и арматурный металлический пруток диаметром до 12 миллиметров.
• При маркировке сетки используются стандартные обозначения, которые помогут вам вычислить вес арматурной сетки.
• Так, если арматурная сетка обозначена маркировкой «150х150х5», то это обозначает, что данное изделие имеет ячейку квадратной конфигурации 15 на 15 сантиметров и изготовлена из проволоки толщиной в 5 миллиметров.
• Для того, чтобы вычислить вес арматурной сетки можно воспользоваться таблицей, приведенной в нашей статье.

Таблица для расчета веса арматурной сетки

Обратите внимание, что разные производители могут использовать и нестандартные размеры арматурной сетки. В этом случае необходимо рассчитывать ее вес индивидуально, с применением специальных формул

Хорошим решением будет использование для такого расчета математических электронных таблиц.

Кроме того, арматурная сетка может выпускаться и с различными покрытиями. Так, ряд предприятий выпускает оцинкованную арматурную сетку. Такая сетка имеет несравнимо более долгий срок службы и может использоваться и для наружных отделочных работ. Например, для создания заборов или ограждений.

Вес арматурной сетки

Узнайте подробнее, как определить – вес арматурной сетки, а калькулятор поможет вам сделать расчет.

Для увеличения прочности фундаментов, монолитных сооружений и оснований используется арматура, чтобы конструкция могла испытывать значительные нагрузки по всем направлениям. Наиболее эффективным вариантом является кладочная сетка, арматура в которой соединена посредством сварки или петлями. Диаметр компонентов может варьироваться в пределах от 3 до 40 миллиметров, расстояние между ними – от 0,5 до 40 сантиметров. Вес арматурной сетки – показатель необходимый для расчетов, поскольку изделие выполнено из металла и существенно утяжеляет конструкции. Так же этот параметр следует знать при закупке строительного материала и расчетов с транспортными компаниями.

Сегодня все необходимые инженерные операции можно сделать online, есть и калькулятор веса арматурной сетки . Для максимальной точности результата предлагается внести следующие параметры:

• диаметр продольной проволоки;
• диаметр поперечной арматуры;
• шаг продольной арматуры;
• шаг поперечных элементов;
• длина и ширина листа.

После заполнения форм следует нажать на кнопку «Выполнить» и все неизвестные параметры будут выведены в таблицу.

Общие сведения по результатам расчетов

• Периметр плиты
  — Длина всех сторон фундамента
• Площадь подошвы плиты
  — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности
  — Равняется площади утеплителя всех боковых сторон.
• Объем бетона
  — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона
  — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента
  — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки
  — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры
  — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки
  — Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры
  — При креплении отрезков стержней внахлест.
• Общая длина арматуры
  — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры
  — Вес арматурного каркаса.
• Толщина доски опалубки
  — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки
  — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

От чего зависит норма расхода

В зависимости от типа строительного объекта армирование бетона осуществляется арматурой разного класса. Масса 1 м арматуры зависит от площади ее сечения.

Чтобы вычислить количество арматуры, нужно знать следующие сведения:

• тип фундаментного основания;
• общий вес здания.
• класс и площадь сечения стальных прутьев;
• тип грунта;

Основные варианты железобетонного фундамента:

• столбчатый;
• плитный;
• ленточный.

Сечение арматуры также может влиять на расход материала.

Общие рекомендации по армированию:

• при возведении частного загородного дома фундамент армируется железными прутами сечением до 1 см;
• для бетонных оснований под кирпичные постройки используются стальные прутья сечением от 1,4 см;
• арматурные пруты прокладываются в фундаменте с шагом 20 см;
• арматурная связка бетона выполняется в 2 пояса, т. е. обустраивается одна арматурная сетка, над ней вторая, и они связываются металлическими прутьями между собой;
• основная сила растяжения приходится на верхнюю часть бетонного основания, поэтому не рекомендуется сильно заглублять арматурный каркас.

Метраж и масса стержней вычисляется после расчета глубины и длины ж/б основания. Минимальный расход арматуры согласно строительным требованиям составляет 8 кг/м³.
ГЭСН и ГОСТ регламентируют расход арматуры, но лучше отталкиваться от проекта фундамента или другой конструкции, которую нужно армировать.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками.

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления.

К таким параметрам принадлежат:

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

На заметку! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику.

Для чего требуется рассчитать массу проката?

Узнать вес металлопроката требуется в разных случаях. Это, например, делается при оценивании цены стройработ на различных этапах строительства. Часто нужно определить, какой имеет вес арматура 12 мм за один метр. Именно такой вид проката является одним из наиболее распространенных среди частных застройщиков. У него лучший баланс стоимости и прочности. Сейчас купить арматуру 12 мм с доставкой в Москве можно особенно выгодно на нашем сайте. Использовать продукцию можно для возведения частных особняков, дачных домов и других построек.

Ввиду распространенности прутов диаметром двенадцать миллиметров, в этой статье расскажем именно об этих арматурных стержнях. А именно о том, как узнать их массу (вес арматуры 12 мм за метр) и для чего нужен такой показатель.

Коротко об арматурных прутах

У стальных стержней двенадцать миллиметров основное назначение – увеличивать прочность железобетонных стройконструкций. Используя материал, обвязывают сваи, укрепляют основания зданий и пр. Изделие производится из низколегированного металла (сталь). Такой материал имеет хорошую устойчивость к износу, у него высокие показатели прочности и есть масса других позитивных свойств. Металлические прутки выпускаются разных классов. Изделие может быть рифленым (класс А3) или нерифленным, т.е. гладким (класс А1).

Рекомендуем: Ремонт помещений

Технология армирования

При увеличении нагрузок вначале появится трещина в ее нижней грани, а потом последует и обрушение балок. Это произойдет по той причине, что нижняя зона не может выдерживать растягивающие напряжения, в то время как верхняя без затруднений выдержит сжимающее. Поэтому отнеситесь серьезно к нанесению защитного слоя арматуры. Иначе это может быть губительно для вашей постройки в дальнейшем.

Для того, чтобы избежать обрушения балок, в растянутую часть бетонной конструкции заложите стальную арматуру. При затвердевании бетон прочно сцепится с арматурой, которая воспримет на себя большую растягивающую силу, чем сам бетон. Арматуру подразделяют на распределительную, рабочую и монтажную. Вырабатывают арматуру из стали разных видов и марок. Употребление того или иного типа арматурной стали в ж/б конструкции устанавливается проектом.

Зачем и как определять вес арматуры

Большинство частных застройщиков задавались вопросом, сколько весит арматура 12 мм один метр – именно она чаще всего применяется для заливки фундаментов, монолитных стен подвалов, армопоясов. Ответ на него помогает решить как минимум две задачи.

Определение грузоподъемности транспортного средства, необходимого для доставки материалов на строительную площадку.

Не все застройщики пользуются услугами доставки, и не все мелкие продавцы такую услугу предоставляют. Если нужно не так много прутков, их дешевле забрать самовывозом, но нужно знать, не будет ли нагрузка избыточной для автомобиля. Так как стандартная длина арматуры составляет 6 или 12 метров, многие прямо на месте режут её пополам и перевозят на багажнике или в прицепе. Либо выбирают короткие стержни из немерных партий.

Количество коротких прутков в немерных партиях может достигать 7% Источник prom.st

Определение метража арматуры в тонне.

Большие объемы металлопроката продают, используя в качестве единицы измерения для расчетов не метры или штуки, а тонну. Если знать, сколько погонных метров арматурных стержней содержится в одной тонне, будет несложно рассчитать необходимый для заказа и покупки вес.

В теории, зная диаметр необходимых изделий и плотность стального сплава, из которого они произведены, можно самостоятельно вычислить их вес. Но на практике такие расчеты будут иметь большую погрешность, так как прутки арматуры имеют не постоянное сечение, а периодическое, с продольными и поперечными ребрами жесткости. И имеют два диаметра – минимальный и максимальный.

Сечение арматуры – чертеж Источник ugmk.com

Но этого делать и не нужно. Поможет узнать, сколько весит арматура, таблица, составленная на основании ГОСТ 5781-82. Этот документ регламентирует все параметры данных металлоизделий. Их масса зависит в первую очередь от диаметра.

• Самые тонкие прутки имеют диаметр 6 мм и вес одного погонного метра чуть больше 220 грамм.
• Самая толстая 80-миллиметровая арматура значительно тяжелее – больше 39 кг на каждый погонный метр.

Чем больше диаметр и плотнее схема армирования, тем важнее знать, сколько весит метр арматуры. Масса металлокаркаса обязательно должна учитываться при расчете нагрузки на основание, а ошибка может привести к непредсказуемым последствиям.

https://youtube.com/watch?v=g9jvyjEkfUU

Методы расчета арматуры

Здание передает свою нагрузку на фундамент, который далее равномерно ее распределяет на поверхность грунта. Существенная нагрузка приходится на армирующую конструкцию бетона. Поэтому при бетонировании основания нужно правильно подобрать тип и размеры арматурных стержней.

Правила расчета арматуры:

• вручную — учитывается тип и состав бетона, величина нагрузки, которая будет воздействовать на фундамент после возведения здания, габариты стального каркаса;
• с помощью компьютерной программы — вводятся рабочие данные, программа автоматически рассчитывает необходимое количество прутьев из стали.

Правильно рассчитанные параметры арматурных стержней и разработанная схема укладки металлической решетки позволят обеспечить необходимый запас прочности основания и увеличить срок эксплуатации сооружения.

Востребование арматуры различного диаметра в строительстве

Арматура, безусловно, бывает разнообразная и в том числе, разного диаметра. Строительство — это очень широкое понятие. Ведь строить можно что угодно для разной стройки подойдет разный диаметр арматуры.

Арматура помогает в строительстве тем, что способна создавать каркас и при помощи нее монтаж получается простым и легким. Поэтому, каждая строительная компания и любой строитель пользуется различными диаметрами арматуры. Все, безусловно, зависит от масштабности стройки.

Безусловно, каждый в ходе стройки старается максимально верно производить расчеты. Поэтому, чтобы ваша стройка принесла вам максимум прибыли и вы действительно умели ориентироваться в таких важных деталях, пользуйтесь всеми возможными источниками.

1 Варианты определения общей и удельной массы арматуры и количества метров в тонне

Общий вес арматурных стальных стержней, как и любого иного металлопроката, можно определить двумя способами: расчетным и взвешиванием. Второй метод – наиболее точный. Погрешность полученного с его помощью результата зависит только от точности используемых весов. На расчетный способ оказывают влияние большее количество факторов.

При взвешивании используют не какие-то специальные весы для арматуры, таких не существует, а общего назначения, применяемые для определения массы как любого вида металлопроката, так и разнообразных других материалов или даже объектов. Это могут быть не только подвесные крановые весы, которые сразу показывают определяемую массу, но также автомобильные и вагонные.

С помощью устройств последних двух типов определяют разницу между массами загруженного и пустого транспорта, которая и является весом арматуры. На практике это выглядит так. Взвешивают транспорт (автомобиль либо вагоны соответственно) – сначала пустой, не груженый, а потом повторно его же, но после погрузки. Либо определяют массу арматуры в обратном порядке. Взвешивают автомобиль или вагоны, груженные металлопрокатом, а потом повторно после их разгрузки.

Расчетный способ заключается в следующем. Чтобы определить сколько весит арматура какого-то определенного диаметра, надо умножить ее удельный вес (массу 1 погонного метра в кг/м3) на общий метраж прута или партии. Это и будет суммарный вес одного стержня либо партии изделия.

Программа расчета веса арматуры

Общий метраж определяется тремя способами: замеряется (как правило, для штучных прутьев), берется из сопроводительных документов на арматуру либо его значение тоже рассчитывается. В последнем случае необходимо будет подсчитать общее количество стержней и выяснить какой длины они изготовлены в поставляемой партии (мерной или немерной и есть ли в ней отрезки последнего вида – от этого будет зависеть точность расчета). Эти сведения, а также конкретные значения длин производители должны указывать в своих сопроводительных документах на арматуру. Либо придется выяснять это в процессе внешнего осмотра и замера отдельных прутьев. Затем длину одного стержня надо умножить на общее их количество и сделать при необходимости поправку, учитывающую наличие более коротких арматурин, если они есть.

Проще и точнее всего выполнить расчет общего метража для мерных, а также немерных, но одной длины изделий. Если даже изготовитель не укажет вид длины поставляемой арматуры и ее конкретную величину, все это можно будет выяснить самостоятельно. Визуальный осмотр и выборочные замеры покажут, что все прутья одной протяженности. Потом надо будет только подсчитать их количество, которое следует умножить на уже известную длину одного стержня.

При любых расчетах все величины должны быть приведены к одним и тем же единицам меры веса и размеров, то есть к килограммам (кг) или тоннам (т) и метрам (м). Не забываем, что в 1 т – 1000 кг, а в 1 м – 1000 мм (100 см).

Удельный вес арматуры определяют двумя способами:

• по таблицам ГОСТов либо справочников на соответствующий тип этого металлопроката;
• расчетным.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сетка Источник

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

Чертеж плиты перекрытия

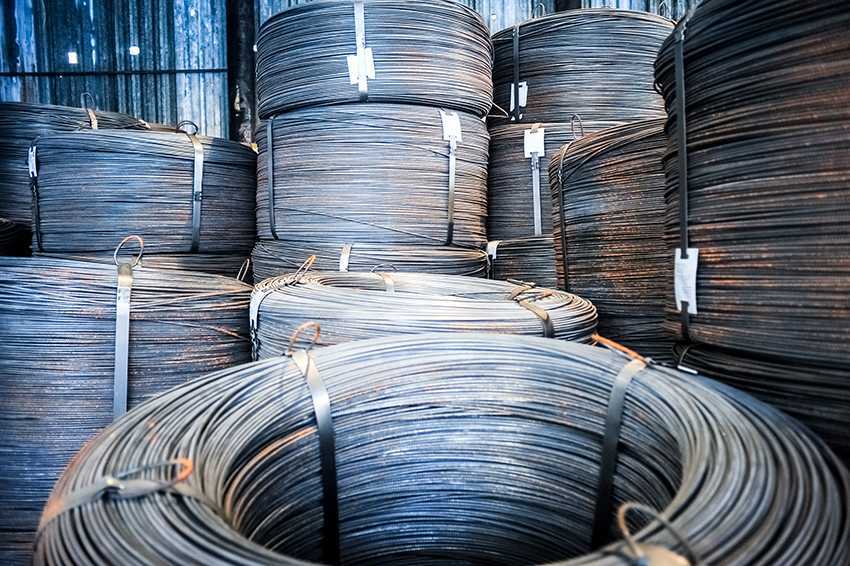

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

1. 1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
2. 2. Отмечаются все отверстия, которые не будут заливаться.
3. 3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
4. 4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
5. 5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Арматура сверху и снизу должна быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на поверхности металла образуется коррозия, и начнется разрушение. При создании перекрытия толще 15 см, с армированием в 2 слоя, больше раствора распределяют вверху.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.
