Сколько надо труб для теплицы

Установка дуг

Для монтажа разборной теплицы, в том числе створок, лучше использовать болты. Вне зависимости от типа конструкции – с 2 подвижными створками или одной. Если планируется ставить стационарную теплицу, то для соединения элементов каркаса лучше все-таки применять сварку.

После нарезаются стойки – основания для дуг. Также понадобятся планки для соединения согнутых труб. Стыки фиксируются специальными крабами или сваркой. Готовый каркас устанавливается на основание и фиксируется на фундаменте металлическими пластинами или арматурой.

Полезная информация! Если для соединения элементов каркаса используется сварка, то швы для надежности нужно обработать грунтовкой по металлу.

Чертеж из профильной трубы

Подготовку плана строительства стоит начинать с выбора подходящего вида. Каркас тепличных помещений представлен следующими типами:

  • Двухскатный.
  • Односкатный.
  • Арочный.

Арочный тип каркаса является наиболее популярным из-за наибольшего количества полезного пространства в теплице. Однако при изготовлении дуг для данного типа теплицы непременно возникнет ряд проблем.

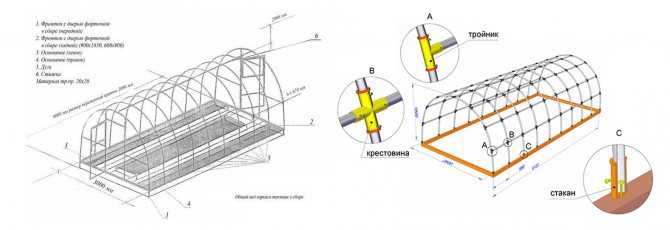

Чертеж арочной теплицы

Заменой этому может стать теплица своими руками из поликарбоната (чертеж) из профильной трубы домиком, или теплица с двухскатным видом крыши. При монтаже используются только ровные части профильных материалов.

Чертеж двухскатной теплицы

Определившись с типом каркаса, следует подготовить чертеж. Для этого можно попробовать изготовить его самостоятельно, либо взять уже готовые варианты. При использовании второго способа следует учитывать свои данные, чтобы теплица получилась нужных размеров. Лишь после этого станет возможно полностью подсчитать количество необходимых деталей.

Теплица с двускатной крышей

На первый взгляд, такая конструкция более проста в изготовлении в домашних условиях, но мы сразу скажем, что не совсем с этим согласны, хотя это наше мнение субъективно.

Рекомендуем такой метод формирования поперечных профилей, состоящих из прямых отрезков.

Также можно использовать нарезанный по ширине профильной трубы и разогнутый на нужный угол стальной уголок.

В качестве крепежа удобно использовать саморезы с буром, но в крепежной детали отверстия лучше просверлить заранее чуть большим диаметром.

Но наилучшим вариантом, все же, будет сварка, если вы не планируете в дальнейшем разбирать теплицу для перемещения.

Продольные связывающие элементы, также как и нижняя обвязка, могут крепиться по-разному:

при помощи сварки;

при помощи крабовых соединений;

посредством металлических элементов, входящих в профильную трубу;

с участием различных кондукторов и простых металлических накладок внахлест;

при помощи проушин и отгибов, формируемых из тела самих соединительных элементов или приваренных к ним дополнительных деталей.

Учитывая, что сотовый поликарбонат может изгибаться поперек сот только с определенным радиусом, на углах лист придется раскраивать. Это также несколько добавит работы и дополнительных соединительных элементов, которые все же, лучше использовать, особенно, если вы планируете эксплуатировать теплицу с подогревом.

И листы между собой лучше сращивать с их использованием.

Общие сведения

Имея информацию о ее конструкции, не составит труда выполнить чертеж каркаса, который является, пожалуй, главным элементом изделия. После того, как каркас будет готов, останется лишь обтянуть его пленкой или обшить поликарбонатом, что является довольно простой процедурой.

Профильные трубы

Как уже было сказано выше, наиболее подходящим материалом является профильная труба, так как она обладает хорошей прочностью и ее цена вполне доступная.

Кроме того, можно выделить следующие достоинства такого решения:

  • Стальной профиль не гнется благодаря квадратному сечению;
  • Монтаж конструкции несложно выполнить своими руками;
  • Изделие получается устойчивым к нагрузкам от атмосферных осадков.
  • Каркас получается относительно легким и изящным.
  • Стойкость к гниению и поражению грибком.
  • Устойчивость к перепадам температур.

Единственное, для изготовления металлического каркаса необходимо обладать навыками работы со сварочным аппаратом.

Крепеж поликарбоната

Это будет последним этапом. Для уменьшения количества излишек этого материала необходимо максимальное соответствие размеров заготовок тому, что было прорисовано на схеме. При монтаже поликарбоната нужно учитывать следующие моменты:

  • листы должны укладываться так, чтобы вверх смотрела та сторона, на которую нанесена пленка, так как только такое положение обеспечивает защиту от ультрафиолета;
  • с целью исключения вероятности попадания влаги внутрь теплицы крепление листов должно производиться посредством саморезов, оснащенных прорезиненной шляпкой;
  • соединение листов осуществляется с помощью металлических пластин, имеющих небольшую толщину;
  • стыки листов требуют заделки за счет использования герметика или скотча;
  • после установки поликарбоната надо снять пленку.

Парник из профильной трубы

Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.

Выбираем укрывной материал

ВНИМАНИЕ! Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
укрывных материалов

  1. Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
  2. Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
  3. Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
  4. Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.

Как сделать каркас прочным?

Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.

Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии. Последние нередко приводят к порче всей конструкции.

Подготовка чертежей

Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.

ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Виды

Из профильного металлопроката можно создавать своими руками конструкции разнообразных конфигураций, но я хочу выделить несколько основных форм каркасных теплиц.

Арочные

У теплиц такого вида нижние части элементов каркаса стенок вертикальные, а верхние изогнуты в дугу, сомкнуты аркой. Между собой эти элементы соединяются в единую конструкцию горизонтальными стяжками. Арочные теплицы (на фото ниже) более стойкие к ветровым нагрузкам, быстро собираются своими руками. Они пропускают много света во внутреннее пространство, поэтому больше подходят для выращивания светолюбивых культур.

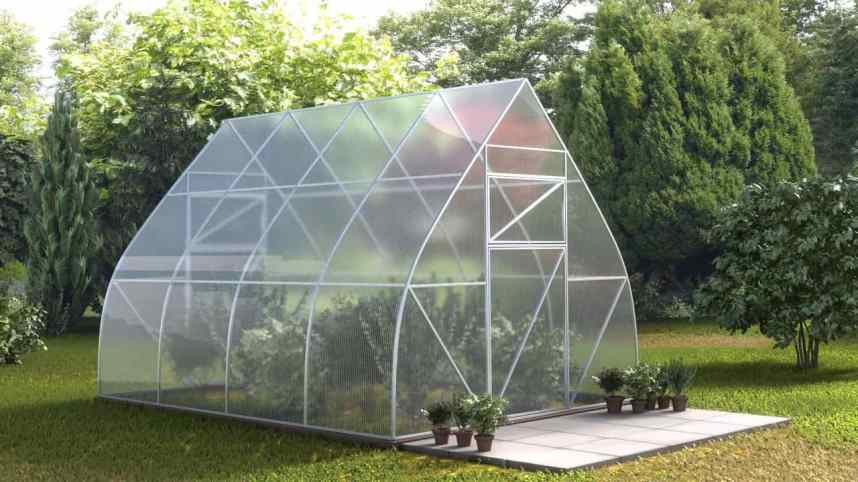

Стрельчатые

Сечение стрельчатой теплицы имеет форму слегка изогнутой арки, вытянутой в высоту и заостренной на конце. Правильно рассчитанная конструкция такого типа устойчива к деформации подобно классической арочной теплице, но за счет вытянутой формы верхней части лучше сопротивляется снеговой нагрузке. На коньке не скапливаются сугробы: снег быстро скатывается вниз под своей тяжестью.

Пирамидальный

Пирамидальная теплица — компактный, необычный вид парника с массой достоинств. Представляет собой конструкцию, чьи стенки имеют треугольную форму, располагаются с наклоном внутрь под небольшим углом и сходятся вверху в одной точке.

Благодаря наклонному положению граней в парнике существует особая система естественного освещения. Солнечные лучи почти не отражаются от их поверхности в утреннее и вечернее время суток, а проникают внутрь. Во время полуденного зноя, наоборот, отражают их прямое попадание, защищая растения от перегрева.

Какой вид лучше выбрать

Для круглогодичного использования лучше построить своими руками арочную теплицу. Благодаря обтекаемой форме на ее поверхности не скапливаются природные осадки. Она устойчива к порывам ветра, хорошо освещена, имеет меньшее количество соединений. Кроме того, такая конфигурация позволяет для лучшего сохранения тепла дополнительно установить двери и форточки для проветривания.

Двухскатная теплица домиком удобнее для использования в весенне-летний период. Она обеспечивает достаточное количества света, но зимой ее крышу нужно очищать от снега.

Строительство теплицы

Подготовка чертежей

Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.

Выбор места

После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы

В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени. Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.

Профильная труба 20х20 мм

Материал

Для изготовления теплицы понадобятся следующие материалы:

Профильные трубы сечением 40х20 мм Для рам каркаса.
Профильные трубы сечением 20х20 мм Подойдут для связки между рамами.
Покрытие Пленка либо поликарбонат.
Цемент и песок Для заливки фундамента.

Фундамент

Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.

Площадка под теплицу

Итак, конструкция выполняется следующим образом:

  • В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
  • Далее вырывается траншея глубиной и шириной в штык лопаты.
  • Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
  • После установки анкеров, траншея заливается бетоном.

После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.

Монтаж каркаса

Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.

Инструкция по монтажу конструкции выглядит следующим образом:

К закладным деталям в первую очередь приваривается труба сечением 40х20 мм.
Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке.
Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента

Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа.
Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания.
Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами.
Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки. Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.

Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.

На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

На фото – крепеж для листов поликарбоната

Обшивка

Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.

После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.

На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца

Это позволит избежать переплат и работать без обрезков.

На схеме нужно указать следующие данные:

  • Фундамент.
  • Вертикальные стойки.
  • Крыша конструкции.
  • Верхняя обвязка.
  • Форточки и дверь.
  • Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

  1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
  2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
  3. Сверху стоек нужно зафиксировать обводку.
  4. Сделать замеры и отрезать детали для вертикальных столбов.
  5. Поперечными перекладинами соединить и зафиксировать все стойки.
  6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

  • Отрезать материал нужной длины.
  • Сделать напилы.
  • Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

  • Лицевой стороной является та, на которую нанесена защитная пленка.
  • Крепить листы нужно саморезами с резиновой шляпкой.
  • Между собой листы соединяются металлическими пластинаками.
  • Стыки обрабатываются герметиком.
  • После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Чертежи и расчеты

Проект будущей теплицы следует планировать исходя из стандартных размеров используемых материалов:

  • Расчеты для арочной теплицы выгодно производить на длину опорной арки, равную 6 метрам. Высота готового сооружения будет 1,9 м, что достаточно для комфортного нахождения внутри даже очень высокого человека. Ширина 3,8 м позволит сделать две широкие грядки или три узкие с двумя техническими проходами.
  • Длина стандартного листа поликарбоната 6 метров, длина профильной трубы 6 или 12 метров. Ширина пролета между несущими стойками 1 м.
  • Обязательно верхняя и серединная обвязка. Длина профиля соответствует длине сооружения.
  • Дополнительные трубы для сооружения двери и фрамуг.
  • Ширина поликарбонатного листа составляет 2,1 м. Три состыкованных внахлест листа достаточно для шестиметровой теплицы.
  • Плюс один лист на торцы, стены и форточки.
  • Если теплица с двускатной крышей, то в ней можно спроектировать дополнительно боковые фрамуги для проветривания. В арочной теплице этого не делают.
  • Расчет двускатной теплицы ведут из желаемых ее размеров. Для уклона крыши достаточно угла в 30 градусов. Стандартная высота стенки 2 м.

Чертеж строят на миллиметровке или, для тех, кто имеет такие навыки, в компьютерной программе. Самую простую программу для 3D-моделирования предлагает Google SketcUp.

Технические характеристики поликарбоната

Несмотря на свою популярность, свойства и характеристики поликарбоната известны далеко не всем. Рассмотрим некоторые из них.

Прочность

Этот показатель зависит от толщины панели. Современные сотовые листы выпускаются в разных вариантах следующей толщины: 4, 6, 8, 10, 16, 20 и 25 миллиметров. Причём каждый из этих блоков имеет свою внутреннюю структуру. В таблице указаны линейные размеры, удельный вес, максимально допустимый радиус изгиба и другие линейные размеры, которые могут пригодиться для работы с материалом.

Линейные размеры листов сотового поликарбоната

Тип внутреннего «сцепления» влияет на прочность. Благодаря «слоистой» структуре такие панели выдерживают большие нагрузки.

Показатели механической прочности поликарбоната

При условии правильного монтажа и использовании рекомендованных креплений без изменений структуры поликарбонатная теплица может прослужить минимум 5 лет.

Как ведёт себя поликарбонат в зависимости от температуры?

Большинство панелей поликарбоната устойчиво к высоким и низким температурам. Показатель термического расширения при этом меняется незначительно. Максимальное расширение при нагреве – 1 мм на 1 м2.

Изменение линейных размеров сотового полимера при изменении температуры

Диапазон допустимых температур: от −4 до +130˚C, но есть и особо морозоустойчивые термопластики. Они не теряют своих свойств даже при экстремальных температурах – минус 100˚C.

Стойкость к ультрафиолету

Поликарбонатные листы по-разному пропускают свет. Чем толще и сложнее его структура, тем рассеяннее свет. Неокрашенные панели имеют высокую светопроводимость, выше 85%, цветные − не более 65%. Каждая панель поликарбоната с внешней стороны имеет защитное покрытие, препятствующее проникновению в теплицу опасных ультрафиолетовых лучей.

Защитные свойства поликарбонатаПоликарбонат в рулоне с защитным слоем

При монтаже полимера следует обращать внимание на маркировку и укладывать листы защитной стороной вверх. Не нужно бояться, что покрытие потеряет свои свойства, лак «вплавлен» в полимер, что позволяет сохранить защитную функцию минимум на 10 лет

Защита от химического воздействия

Полипропилен боится щелочи и герметиков на основе аммиака. Однако легко моется спиртовыми растворами или нейтральными, не щелочными жидкими чистящими средствами.

Летняя веранда из поликарбоната

Хорошо высыхает, не теряет внешнего вида. Такие покрытия можно поливать водой из обычного шланга.

Влагоустойчивость

Поликарбонатные листы не пропускают и не поглощают воду. Это делает их незаменимым материалом для кровельных работ – такие навесы используются в летних кафе, для строительства беседок и веранд.

Беседка из поликарбонатаКупол для бассейна из поликарбоната

Из поликарбоната изготовлены антивандальные телефонные будки, из него делают навесы на остановках общественного транспорта, а также рекламные вывески.

Теплоизоляционные характеристики

По характеристикам удержания тепла поликарбонат – лучший материал. Он незаменим для остекления теплиц. Фото теплиц из сотового поликарбоната в интернете доказывают популярность этого материала среди дачников.

Теплица из поликарбоната: вид изнутри

Вязкая структура пластика намного плотнее плёнки, стекла и других аналогичных материалов. Коэффициент теплопередачи зависит от толщины и структуры листа. Средние показатели − 4,1 Вт/(м²·К) (для 4 мм) до 1,4 Вт/(м²·К) (для 32 мм).

Шумоизоляция

Теплица из поликарбоната – лучшее место для тайных переговоров. Многослойные панели обеспечат надёжное подавление шумов. Панели толщиной 16 миллиметров способны поглощать звуковые вибрации до 21 дБ. Поэтому его нередко используют для возведения заборов – такая стена способна заглушить уличный шум.

Забор из поликарбоната

Помните, что для возведения заборов лучше брать поликарбонатные листы толщиной не менее 16 мм. Это обеспечит долговечность конструкции и убережёт от его порчи. Срок службы такого забора − минимум 15 лет.

Пожароустойчивость

Поликарбонат относится к трудновоспламеняемым материалам. В европейской классификации его отнесли к категории В1 – это означает, что материал не горит. Структура его такова, что при точечном воздействии огня он «тает» и сжимается, на пластике появляются дырочки, что предотвращает дальнейшее распространение огня. Важная особенность: при плавлении поликарбонат не выделяет едких и токсичных веществ. А продукты горения сразу же «выветриваются» через образовавшиеся отверстия.

Критерии разработки проекта

В интернете на специализированных сайтах можно найти уже готовые проекты для изготовления теплиц своими руками из поликарбоната, чертежи и заданные размеры. Перед выбором определенного типа необходимо определить, как именно будет использоваться сооружение.

Устройство теплицы из поликарбоната своими руками, чертежи и видео технического проекта:

https://youtube.com/watch?v=SLTjD3bfrug%3F

  1. Прежде всего, на вид конструкции влияет интенсивность и сезонность эксплуатации. Если планируется использование строения круглый год, то целесообразно остановить выбор на чертежах теплицы термос, зимней модификации. Наиболее оптимальная форма для нее – это заглубленный отдельно стоящий двускатный домик или односкатное сооружение, примыкающее к стене дома.

Устройство теплицы из дерева своими руками, чертеж заглубленной конструкции

В случае примыкания к дому есть возможность использовать систему отопления коттеджа для нагрева теплицы. Это даст дополнительную экономию средств на устройствах отопления. В качестве покрытия целесообразно использовать рамы с энергосберегающими стеклопакетами или толстым, более 12-16 мм ячеистым поликарбонатом. Стоимость этих материалов довольно высока, но при интенсивной эксплуатации в зимнее время довольно быстро окупиться.

Сооружение пристенной заглубленной деревянной теплицы из поликарбоната своими руками – чертежи «солнечного вегетария»

  1. Опоры стеллажа;
  2. Трубы водяного обогрева;
  3. Стеллаж;
  4. Лежень основания;
  5. Деревянный скат с покрытием из стекла или поликарбоната;
  6. Вентиляционная вытяжка;
  7. Лежень пристенный;
  8. Пристенные опоры;
  9. Верхняя полка для выращивания зелени;
  10. Входящие трубы магистрали отопления и водопровода;
  11. Торцевой радиатор отопления;
  12. Поперечина;
  13. Откос;
  14. Шпрос;
  15. Приямок.
  16. Габариты теплицы определяются размерами участка. При этом целесообразно расположить строение по сторонам света. Ориентация с востока на запад может снизить ветровую нагрузку и более равномерно распределить солнечные лучи.

Устройство арки, чертеж и размеры теплицы из поликарбоната своими руками

  1. Выбор материалов, при всем многообразии, довольно ограничен. Для отделки, наиболее подходящими считается поликарбонат, стекло, а для сезонных парников полиэтиленовая пленка, простая или армированная. Последнюю, допускается не демонтировать зимой, если в регионе наблюдается незначительная снеговая нагрузка. В качестве материала для каркаса традиционно применяют деревянный брус или профильные трубы. Часто используют металлопрофиль различного типа и сечения и арматуру. В последнее время теплицы возводятся из полипропиленовых труб, металлопластиковых окон, и профилей для гипсокартона.

Схемы основных элементов и общий чертеж деревянной теплицы сделанной своими руками, конструкция МитлайдераВажно! При выборе поликарбоната в качестве укрывного материала следует помнить, что от его толщины зависит стойкость конструкции. Чем толще лист, тем меньшее количество стропил нужно для теплицы. Устройство теплицы своими руками из поликарбоната, чертеж раскроя поликарбонатного листа для торцевой стены строения 6×3 метра

Расчет теплицы 3 н. Расчет теплицы — онлайн-калькулятор расчета теплиц из поликарбоната

Хотите сделать расчет теплицы? Воспользуйтесь нашими удобными онлайн-калькуляторами. Представленные калькуляторы помогут сделать расчет теплицы. С их помощью, вы сможете рассчитать необходимые материалы для прямоугольных и полукруглых теплиц.

Калькулятор расчета теплицы очень удобный инструмент для тех, кто строит теплицу на даче или загородном участке. С помощью онлайн-калькулятора можно рассчитать необходимые материалы для строительства теплицы. Он поможет сделать расчет теплицы из стекла и расчет теплицы из поликарбоната.

С помощью калькулятора возможно рассчитать площадь и объем теплицы, площадь ее остекления, количество материалов для каркаса, периметр для фундамента. Удобный калькулятор онлайн.

ВНИМАНИЕ! Онлайн-калькулятор расчета полукруглой теплицы переехал на новую страницу, так-как вызывал сбой в роботе первого калькулятора. Расчет теплицы — онлайн-калькулятор расчета полукруглой теплицы>>>

Обратите внимание

Удобными онлайн-калькулятор, чтобы сделать расчет теплицы. Представленный калькулятор поможет рассчитать необходимые материалы для полукруглой теплицы.  Онлайн-калькулятор расчета необходимых материалов для сооружения полукруглой теплицы из поликарбоната.

С помощью калькулятора возможно рассчитать площадь и объем теплицы, площадь ее остекления, количество материалов для каркаса, периметр для фундамента. Удобный калькулятор онлайн

Полукруглые теплицы из поликарбоната получили широкое распространение среди садоводов-огородников. Теплица из поликарбоната хорошо себя зарекомендовала быстроты сборки и установки, но при этом имеют сложность в проветривании, из-за покатой крыши сложнее сделать открывающиеся окна (форточки). Таким образом, целесообразнее делать два входа в теплицу для лучшего проветривания.

Установку полукруглой теплицы из поликарбоната лучше всего осуществлять на неглубокий ленточный фундамент (30-50 см).

Формулы расчета полукруглой теплицы

Площадь полукруглой теплицы (м2) = X/1000*Z/1000; Периметр полукруглой теплицы (м) = X/1000*2+Z/1000*2; Объем полукруглой теплицы (м3) = X/1000*Z/1000*(Y/1000-(X/1000)/2)+((3.14*X/1000/2*Z/1000/2)/2)*Z/1000; Площадь крыши и боковых стен (м2) = ((Y/1000-(X/1000)/2)*2+3.

14*X/1000)*(Z/1000); Площадь фасадов (м2) = (X/1000*(Y/1000-(X/1000)/2)+(3.14*X/1000/2*X/1000/2)/2)*2 Полная площадь остекления (м2) = Площадь фасадов + Площадь крыши и боковых стен Длина дуг (м): (Y/1000-(X/1000)/2)*2+3.

14*X/1000 Общая длина материалов каркаса (м) = √(Полная площадь остекления)*(√(E*D*2+A*D*2))*2

где,

  • Ширина (мм.) — X;
  • Длина (мм.) — Z;
  • Высота (мм.) — Y;
  • Секций по фасаду — A;
  • Секций стен — E;
  • Ячеек в секциях — D;

Конструкция полукруглой теплицы с обшивкой из сотового поликарбоната получается значительно легче, долговечнее и прочнее, даже в сравнении со стеклянным покрытием, не говоря о плёнке. Лист материала из поликарбоната, благодаря своей структуре, удерживает тепло лучше, чем полиэтиленовая плёнка или одинарное стекло.

Теплицы, теплица, дача, расчет теплицы, калькулятор расчета теплицы, калькулятор для теплицы, онлайн калькулятор теплиц, калькулятор теплицы из поликарбоната, теплица расчет, онлайн калькулятор теплицы из поликарбоната, онлайн калькулятор теплицы из стекла, теплица калькулятор.

Теплица с двускатной крышей

На первый взгляд, такая конструкция более проста в изготовлении в домашних условиях, но мы сразу скажем, что не совсем с этим согласны, хотя это наше мнение субъективно.

Рекомендуем такой метод формирования поперечных профилей, состоящих из прямых отрезков.

Также можно использовать нарезанный по ширине профильной трубы и разогнутый на нужный угол стальной уголок.

В качестве крепежа удобно использовать саморезы с буром, но в крепежной детали отверстия лучше просверлить заранее чуть большим диаметром.

Но наилучшим вариантом, все же, будет сварка, если вы не планируете в дальнейшем разбирать теплицу для перемещения.

Продольные связывающие элементы, также как и нижняя обвязка, могут крепиться по-разному:

при помощи сварки;

при помощи крабовых соединений;

посредством металлических элементов, входящих в профильную трубу;

с участием различных кондукторов и простых металлических накладок внахлест;

при помощи проушин и отгибов, формируемых из тела самих соединительных элементов или приваренных к ним дополнительных деталей.

Учитывая, что сотовый поликарбонат может изгибаться поперек сот только с определенным радиусом, на углах лист придется раскраивать. Это также несколько добавит работы и дополнительных соединительных элементов, которые все же, лучше использовать, особенно, если вы планируете эксплуатировать теплицу с подогревом.

И листы между собой лучше сращивать с их использованием.

Преимущества сварных конструкций

Основным преимуществом соединения профилей сваркой является надежность. Болтовое соединение со временем ослабляется, и теплица теряет форму. К остальным преимуществам относится:

  • сваренная теплица из профиля обладает большим запасом прочности независимо от габаритов и веса конструкции. Сечение квадрата 20 мм способно выдержать сильные нагрузки при ветре и снеге;
  • профильные трубы обладают большей площадью при сваривании, поэтому достаточно просто надежно проварить шов, и не варить ребро жесткости для дополнительного укрепления стыка.
  • при проведении сварки, с учетом деформаций, при нагреве и соблюдении диагоналей, теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.

Преимущество профилей и соединения деталей сваркой делают возможным изготовление теплиц любых размеров и конфигураций. Надо лишь правильно выбрать сечение и вид квадрата, и рассчитать конструкцию с учетом габаритов теплицы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
