Как отбить уровень пола лазерным уровнем или гидроуровнем?

Максимальные и минимальные значения

Если водяной теплый пол по своей конструкции предполагает использование труб с сечением в 25 мм, то минимальная толщина обустраиваемой стяжки будет составлять 40 мм, чтобы обеспечить нужную эксплуатационную прочность. Для такой тонкой стяжки предварительно предусматривается выполнение операций по выравниванию чернового пола. Не допускается минимальная величина в помещениях с интенсивной проходимостью.

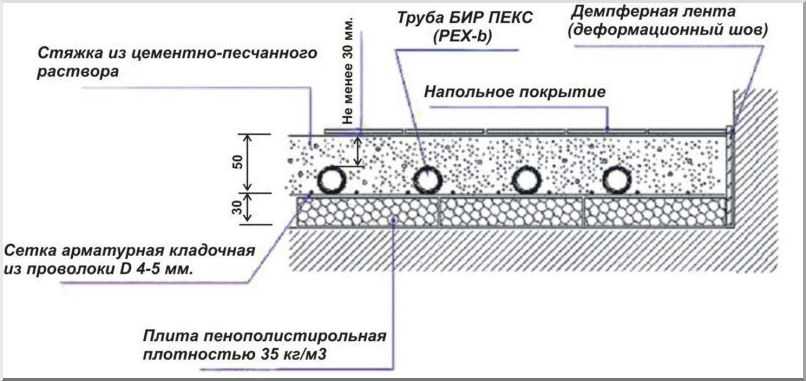

Параметры стяжки под водяной теплый пол

Если рассматривается максимальная толщина при обустройстве стяжки водяного теплого пола, то нормативно установлено, что она должна обеспечивать надежную защиту укладываемых труб. В соответствии с положениями СНИП 2.03.13.88 при расчете к их диаметру необходимо прибавить 10-15 мм, чтобы получить толщину заливаемого слоя. Для жилых строений предельная толщина составляет 100 мм. В строениях офисного, культурного, обслуживающего типа она может равняться 200 мм, а в производственных помещениях – 300 мм.

Технология монтажа предполагает при достижении максимальных значений толщины стяжки использование армирующего слоя, позволяющего не только упрочить бетонную плиту, но и упростить процесс укладки труб теплого пола, которые фиксируются хомутами на сетку.

Как сделать стяжку тёплого пола

Советы профессионалов

Пользоваться лазерным нивелиром очень просто. Прочитав инструкцию к прибору и нашу статью, даже человек, никогда раньше не занимавшийся отделочными работами, справится с этим прибором. Мы также предлагаем несколько роликов, чтобы вы своими глазами увидели нюансы работы с лазерным уровнем:

Лазерный уровень – пример того, как высокие технологии меняют быт в лучшую сторону. Этот прибор способен существенно облегчить труд отделочника и повысить качество работы. Тем, кто занимается ремонтом профессионально, непременно нужно пополнить свой арсенал лазерным нивелиром. Да и просто в хозяйстве этот полезный прибор быстро окупит затраты. Ну, а если его у вас нет, но в ходе ремонта возникла нужда – можно взять лазерный уровень в аренду.

Методы измерения уровня пола

Для определения уровня горизонта (его еще называют нулевым) понадобятся:

лазерный или гидроуровень;
рулетка;
карандаш;
специальный шнур для отбивания линий (можно изготовить самостоятельно, натерев простой шнур мелом или углем).

Выбор вида уровня зависит от:

финансовых возможностей исполнителя работ (цена лазерного уровня довольно высокая, до 20,0 тыс. руб., и при установке маяков для стяжки пола своими руками смысла покупать его нет);
навыков (опыта работы).

Гидроуровень

Самое простое приспособление, с помощью которого можно отбить линию горизонта (нулевую) и стяжки, — гидроуровень. Он представляет собой шланг с двумя прозрачными емкостями (колбами), на которые нанесена разметка. Работа основана на физическом свойстве жидкости в сообщающихся сосудах устанавливаться на одном уровне.

Процесс измерений

Очищаем поверхность от мусора и по-возможности от строительной грязи, чтобы качество измерений было на высоте.
Устанавливаем наш самовыравнивающийся поворотный лазерный нивелир на штативе примерно по центру комнаты.
Сначала проверяем правильность установки. Чаще всего на подобного типа оборудовании есть пузырек (работает по принципу жидкостного уровня), который должен оказаться по центру шкалы. Подправляем ножки штатива, чтобы пузырек оказался в нужном положении. А уже в процессе работы о стабилизации положения позаботится система самовыравнивания.
Сам прибор поднимаем на штативе примерно на 10-15 см., так как нам придется измерять уровень пола по всей квартире и возможно нужно будет опустить уровень.
Включаем и направляем луч вдоль стены. Как только его положение установится, начинам проводить горизонтальные линии. Луч будет проецироваться на стены не только данной, но и других комнат, если нет препятствий. Желательно сделать разметку в пределах допустимой погрешности прибора, в данном случае это 5 м. от центральной точки. Так мы отметим линии, на которые будем ориентироваться при замерах в других комнатах.
Не меняя точку расположения прибора, поворачиваем его на 180и снова вдоль лучей проводим горизонталь в данной комнате.
Затем находим самое высокое место, для этого в каждом из углов (можно еще и по центру комнаты) делаем рулеткой замеры от проведенной линии до плоскости пола, запоминаем, нам эти знания еще пригодятся.
Теперь нам нужно провести аналогичные измерения и провести горизонтали в других комнатах. Для этого начинаем с того, что переносим наш прибор в новое место, устанавливаем его (п 2-3) и регулируя высоту штатива, добиваемся, чтобы лучи от прибора совпадали с ранее прочерченными горизонтальными линиями (когда делали замеры в других комнатах).
Далее проводим измерения и находим самое высокое место уже в этой комнате.
В итоге мы находим самую высокую точку в квартире (пусть расстояние от горизонтали до пола в этом месте равно В и например, оно будет составлять 53 см.). Она-то и будет ориентиром для определения высоты чистового пола.

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей. Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

Минимальная толщина

Согласно СНиП толщина бетонной стяжки под теплый пол или на него должна составлять минимум 2 см, но это касается металлоцементных конструкций. При использовании других бетонов, включая стандартный цементно-песчаный состав, толщина слоя должна быть не менее 4 см. Если к этому показателю прибавить максимальное сечение труб отопительных систем, то общая толщина составит не менее 6–7 см, но это касается только идеально выровненных поверхностей. При завале в 1 см минимальная толщина пирога будет 7–8 см.

Современный рынок предлагает огромное количество быстросохнущих строительных смесей, которыми все чаще закрывают трубы отопления. Минимальная толщина их слоя составляет всего 7 мм, то есть ровно столько, чтобы спрятать трубопровод. Обычно такие конструкции впоследствии покрывают кафельной плиткой, которая придает необходимую прочность.

Проверка прямолинейности горизонтального луча лазерного уровня

Ставим наш лазер на расстояние, указанное в паспорте для погрешности. Обычно это 5 м.
Фиксируем это положение и следим, чтобы оно не смещалось во время проверки.
На стене можем даже закрепить лист, на котором отмечаем точку на пересечении горизонтального и вертикального лучей — А.
Сначала от этой отметки смещаем вертикальную линию на 2,5 м влево и смотрим, как расположен луч слева относительно нашего центра (А1-А). Если он смещен в пределах указанной погрешности, то все хорошо, лазерный нивелир настроен правильно.
Затем смещаем вертикаль относительно центральной точки вправо на то же расстояние 2,5 м. и вновь делаем замер, только теперь правого луча относительно центральной точки (А2-А) .
Если и здесь расстояние между линией от нивелира и точкой не более погрешности, то поздравляем, прибор настроен правильно, в ином случае его требуется настроить.

Важно!

Чтобы измерения были точными, соблюдайте нехитрые правила:

На пути следования лучей не должно быть никаких препятствий
Располагать лазерный уровень нужно на расстоянии, не большем оптимальной погрешности (в нашем примере с бытовым уровнем – это расстояние менее 5 м. до стен)
Во время измерений должна соблюдаться неподвижность, никакие сотрясения не допускаются.

Подготовка основания

Для того, чтобы правильно залить стяжку нужно грамотно установить маяки, но перед этим необходимо провести ряд подготовительных работ. Подготовка под стяжку схожа по своей сути с подготовкой пола под ламинат.

Проводим демонтаж старого напольного покрытия до прочного основания. Если полы деревянные, то рекомендую вам их разобрать. В принципе стяжку заливают и поверх деревянных полов, но это отдельная тема. Требуется удалить все неровности и отслаивающиеся куски. Трещины, если таковые имеются в черновом полу заделываются гипсом или раствором.
«Жирные» или блестящие поверхности нужно обработать щеткой по металлу для обеспечения лучшей сцепки со стяжкой. Затем необходимо убрать всю грязи и обеспылить поверхность.
Грунтуем поверхность. Можно воспользоваться валиком или кистью. Грунтуется поверхность в два этапа. Во второй раз грунт наносится только после полного высыхания первого слоя.
После полного высыхания грунтовки на полу раскатывается гидроизоляция. Обычно для этого используют пленку толщиной в 200 микрон.
По периметру помещения нужно проклеить демпферную ленту. Особенно это касается неотапливаемых помещений. Допустим вам надо установить маяки в гараже, тогда наклейка демпферной ленты будет обязательной. Клеится она для предотвращения растрескивания стяжки, которая играет в размерах ввиду изменения температурных характеристик.

Подготовка пола под установку маяков окончена и теперь нужно определить уровень пола.

Замер неровностей пола правилом

Замеры производятся следующим образом:

правило необходимо уложить на основание (место при этом выбирается на глаз, поскольку очень часто дефекты можно различить без специального инструмента);
далее также визуально стоит определить имеются ли зазоры между рейкой и полом;
при нахождении неровности необходимо использовать рулетку или другое имеющееся измерительное приспособление, чтобы узнать высоту зазора;
все вышеперечисленные пункты повторяются и для других участков пола в комнате, до тех пор, пока не будет исследована вся площадь.

Рекомендуем: Монтаж теплого пола своими руками

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из не пучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм.

Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Тонкости установки

При установке маяков крайне важно правильно:

Отбить нулевой уровень.
Установить направляющие рейки на оптимальном расстоянии.

Нулевой уровень

Установка маяков для стяжки пола начинается с отбивки нулевого уровня. Качественная стяжка не должна иметь толщину меньше 3 см. От этого значения и отталкиваются при установке нулевого уровня. Для некоторых видов стяжки за минимум принят слой в 5 см. Такие требования выдвигаются, например, к сухой стяжке.

Установка нулевого уровня выполняется следующим образом:

На стене делается отметка на определенной высоте, например 5 м.
Сверяясь по уровню-линейке, лазерному нивелиру или гидроуровню прочерчивается на выбранной высоте линия на стене по всему периметру комнаты. Проще всего выполнить эту работу с помощью лазерного уровня.
От линии на стене измеряют расстояние до пола и записывают в проект. Место с самым маленьким расстоянием отмечается как самая высокая точка пола.
От самой высокой точки откладывается 3 см вверх (с учетом минимальной толщины стяжки). По периметру стены проводится вторая горизонтальная линия, которая и является нулевым базовым уровнем.

Для уточнения разметки необходимо сделать контрольные замеры уровня пола в центре комнаты, так как иногда высота пола там несколько выше, чем у стен. Для такой проверки по нулевой линии натягивается шнур, а затем шнур протягивается по диагонали комнаты.

Если выявлено, что полы в центре действительно выше, чем около стены, то нулевую линию смещают на нужное расстояние вверх.

Разметка линии маяков

Как выставить маяки под стяжку пола? Вначале определяем количество рядов маяков и расстояние между ними. Делая разметку линии маяков, следует придерживаться простых правил:

расстояние крайних маяков от параллельной стены 10-30 см;
расстояние между маяками размечается меньше правила;
направление — перпендикулярно стене с дверью, что обеспечит удобную заливку последних метров стяжки (можно выпятиться в дверной проем).

ЧИТАТЬ ДАЛЕЕ: Утеплитель для пола по бетону: выбираем утеплитель для пола под бетон, а также видео инструкция монтажа Покажем, как проводится расчет. Для этого используем условные данные:

ширина комнаты 6,8 м;
правило — 1,5 м;
расстояние между стеной и первым рядом маяков — 20 см;
расстояние между крайними рядами — 6,4 м (7,1 м – 0,2 м – 0,2 м).

Учитывая, что правило обязано перекрывать расстояние между стеной и первым рядом (20 см) маяков, расстояние между маяками внутри должно быть меньше 1,3 м, иначе правило не сможет лечь вторым концом на следующие маяки. Рассчитываем количество линий маяков между крайними рядами — 6,4/1,3=4,9 (5). Это означает, что всего рядов 6 (5 1), расстояние между ними — 1,28 м (6,4/5).

Изменение размеров правила изменяет и расчеты. Например, при длине правила 2 м, общее количество линий маяков — 5.

Отбивка всех линий позволяет приступить к финишному этапу перед заливкой стяжки — устройству маяков.

Общие правила при создании стяжек с минимальной толщиной

Стяжки с минимальной толщиной соответствуют требованиям отрасли и могут выдержать нормированные нагрузки. Проблема в том, что у них нет запаса прочности. Поэтому обустройство структуры укладки проводится обязательно.

В список мер входит:

обязательная развязка с основанием. Формировать цементную стяжку непосредственно по поверхности бетонной плиты – не рекомендуется. Адгезия состава с основанием приведет к передаче механических нагрузок и растрескиванию. Поэтому укладка стяжки проводится по слою разделителя, в роли которого может выступать простая гидроизоляция из полимерной пленки;
демпфирование. Температурное расширение может привести к растрескиванию стяжки минимальной толщины. Чтобы избежать такой неприятности, обязательно создается демпферная зона по периметру комнаты. Ширина просвета должна составлять не менее 20 мм. Для формирования этого элемента структуры выпускается специальная строительная демпферная лента. Она укладывается по периметру комнаты перед созданием гидроизоляци и укладкой стяжки.

Применимость того или иного материала для создания стяжки оценивается индивидуально. Цементно-песчаная смесь лидирует по массе в единице объема. Чтобы снизить вес, в раствор добавляют перлит и керамзитовую крошку. Выпускаются и облегченные готовые строительные смеси, которые также могут применяться для утепления пола. При использовании таких составов рекомендуется четко следовать инструкциям производителя в разрезе показателя минимальной толщины стяжки.

В качестве заключения можно отметить: создавая стяжку минимальной толщины, не стоит игнорировать инструкции производителей строительных материалов и советы специалистов. Нарушение правил обязательно приводит к снижению срока службы покрытия, растрескиваниям и другим неприятностям.

Видео минимальной толщины стяжки – всего в 1 см:

Замена армирования фиброй

Последнее время фибра получила широкое распространение – это небольшие полимерные волокна (12 – 18 мм), которые добавляют в раствор, чтобы снизить трещинообразование. Может показаться, что армирование выполняет такую же функцию, но это заблуждение. Арматура объединяет всю стяжку в единую монолитную плиту. Благодаря этому пол воспринимает нагрузки все площадью. Фибра снижает локальное трещинообразование, то есть фактически волокна не дают небольшим усадочным трещинам сильно раскрываться.

Деформации утеплителя под стяжкой малы, но они все равно происходят, армирование позволяет снизить негативный эффект от этих деформаций.

Если стяжка на перекрытиях между этажами в большинстве случаев не испытывает сильных температурных деформаций, поэтому можно ограничиться фиброй, то в случае с полами по грунту армирование обязательно, при этом добавки в раствор фибры тоже желательны.

Маяки из раствора

Некоторые мастера выкладывают маяки из раствора. При этом методе, прежде всего, устанавливается ряд саморезов, высота которых над полом равняется с помощью длинного уровня. Между саморезами натягивается проволока, которая не только служит маяком для укладки раствора, но и выполняет функцию армирования.

Раствор выкладывается вдоль проволоки. Он должен быть достаточно плотным. Когда раствор начнет застывать, правилом этому бортику из раствора придают требуемую высоту, ориентируясь на шляпку самореза.

Этот метод достаточно трудоемкий, но в итоге получаются маяки, которые сами являются частью стяжки.

Определение уровня

Чтобы определить расположение плоскости относительно земли, необходимо использовать ориентиры – самый надежный параметр, посредством которого можно выверить идеальный уровень будущего пола является сила земной гравитации.

Все имеющиеся на сегодняшний день измерительные приборы используют именно этот принцип. Для проведения процедуры измерения вам понадобиться лазерный нивелир или гидроуровень.

Регулятор уровня пола – лазерный нивелир

Лазерный уровень

Лазерный нивелир наиболее прост в эксплуатации, однако его цена на порядок выше стоимости гидроуровня. В основе наиболее дорогостоящих аналогов лежит плавающая лазерная головка, которая автоматически выравнивается под воздействием земного притяжения. После автовыравнивания, лазер будет отмечать на стене горизонтальную линию, которая расположена идеально ровно относительно земли.

Более дешевые лазерные нивелиры устанавливаются вручную – в их конструкцию входит капельные ориентиры и винтовые регуляторы на ножках, посредством которых прибор устанавливается на черновой поверхности. Регуляторы подкручиваются до тех пор, пока пузырек воздуха не будет находиться ровно посередине цилиндра.

Определение уровня лазерным нивелиром

Вымерять местонахождение будущего пола посредством лазерного уровня достаточно просто – основным условием данной процедуры является его правильная установка. После этого вам достаточно отметить местонахождения лазерной отметки по периметру – в совокупности они составят идеально ровную плоскость. При работе с гидроуровнем процесс измерения обстоит несколько сложнее.

Гидроуровень

Гидроуровень – это более распространенный и в тоже время самый дешевый измерительный прибор для проведения данной процедуры. Он состоит из капроновой трубки, внутри которой находится жидкость (вода) однако, для работы с ним вам потребуются определенные навыки и присутствие помощника.

Процесс работы с гидроуровнем выглядит примерно таким образом:

При приобретении прибор чаще всего пустой и перед началом эксплуатации вам необходимо его заполнить. Для этого вам понадобиться емкость с чистой водой, которая ставиться на возвышении, в нее опускается один конец капроновой трубки. Достаточно одного втягивающего движения с другого конца и вода начнет заполнять трубку;
Трубку заполняют до тех пор, пока с обоих ее концов не останется по 25 см свободного пространства. Если на концах присутствуют измерительные сосуды – прибор необходимо заполнить таким образом, чтобы в равном положении вода заполняла их ровно наполовину;

Принцип работы водяного уровня

После того как водяной уровень заполнен, можно приступать непосредственно к процессу измерения – для этого вам понадобится помощник. Первоначально на одной из стен делается начальная отметка – ее можно поставить на любой удобной для вас высоте;

Схема работы

Один из измеряющих сверяет водяной столб с первоначальной отметкой, а второй приставляет другой конец трубки к следующей стене на примерно одинаковом уровне. Приподнимая или опуская трубку, уровень жидкости сверяется с начальным ориентиром. После того, как водяной столб совпадет с начальной точкой – на другом конце прибора делается соответствующая высоте воды отметка;
Таким образом, вы получите две отметки, которые находятся на одном уровне относительно земли. По этой же технологии размечается весь периметр помещения. Затем все точки объединяются прямой линией, и вы получите идеально ровную плоскость;

Бетонный пол по грунту

Рис.4. Конструкция пола по грунту. 1 — Бетонная подготовка; 2 — Гидро- газоизоляция; 3 и 4 — Теплоизоляция; 5 — Стяжка пола с системой «теплый пол»; 6 и 7 — Чистовой пол; 8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4

. Пройдемся по этим слоям снизу вверх:

На грунтовую подушку укладывают материал, препятствующий фильтрации в грунтвлаги , содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте:«Состав и приготовление тощего бетона класса В10»
На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги , содержащейся в свежеуложенном бетоне стяжки пола.
Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см 2 ). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте:«Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
На стяжку монтируют чистовой пол .
