Виды доводчиков
Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.
Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.
Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.
Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма
В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках
Конструкции внутренних механизмов доводчиков
Основное назначение механизмов
Стоит заметить, что пружинный механизм работает с хлопком. Интенсивность издаваемого шума при этом зависит от силы пружины. Причем, если такое устройство установить на межкомнатную остеклённую дверь и не рассчитать силу удара, даже стёкла могут вылететь. Поэтому вряд ли кто-то сегодня решится установить пружинный механизм на межкомнатных блоках.
Благо технологии постоянно совершенствуются, поэтому в настоящее время доводчик дверной отличается усовершенствованными механизмами и бесшумной работой.
Интересен тот факт, что в основе работы современных устройств заложен принцип функционирования пружины. Разве что новые доводчики для дверей прячут эти пружинки вовнутрь корпуса. Более того, современные дверные доводчики оснащены и целым рядом других полезных особенностей.
Они не только плавно открывают дверцу, но и могут удержать створку в определённом положении. Кроме того, доводчик для дверей позволяет отрегулировать скорость закрывания дверки. Но и это оказывается ещё не весь список достоинств, которыми обладают доводчики для дверей.
Производители таких механизмов позаботились о том, чтобы для каждого типа ограждающих конструкций были разработаны и выпущены особые доводчики для дверей (ОКПД 28.63.14.150).
По сути, все выпускаемые устройства условно можно разделить на 4 обширные группы:
- напольные механизмы;
- накладные приспособления;
- встраиваемые изделия;
- специализированные устройства.
К тому же каждый магнитный и пружинный механизм условно можно отнести к одному из 7 классов устройств (ОКПД 28.63.14.150). Виды устройств, которые относятся к первым классам, предназначены для облегчённых межкомнатных систем. А представители последних групп используются для тяжёлых дверных блоков.
Магнитный или любой другой механизм (ОКПД 28.63.14.150) разнится с другими представителями этой группы стоимостью. Отчасти, на стоимость влияет качество исполнения устройства, его эксплуатационные показатели, а также дополнительные особенности (к примеру, это электрический напольный механизм или пневматические приспособления).
Установка доводчика
Особенности монтажа напольных доводчиков необходимо учитывать уже на начальном этапе проектирования. Весь вес двери приходится на нижнюю ось вращения. Нужно, чтобы вращающиеся оси располагались вертикально на одной прямой. Если вы устанавливаете доводчик ближе к левой или же правой стороне двери, вам необходимо знать, что в конструкцию доводчика уже заложено направление закрытия. Поскольку рычажная конструкция отсутствует, у напольных доводчиков присутствует больший по значению крутящий момент на оси. Это требует более мощную конструкцию.
Встроенные доводчики работают так же, как и напольные. Они встроены в раму или коробку двери. Вес двери несет опора, которая монтируется в пол. Рычаг, встроенный в полотно, сообщает вращательные движения от оси доводчика самой двери. Когда она открывается, рычаг производит поворот сердцеобразной оси. Когда изменяется направление открывания, она давит на ролик. Вращательное движение сжимает две пружины в доводчике. Когда мы закрываем дверь, то процесс происходит в другом направлении.
Для правильного выбора доводчика необходимо учесть много моментов. Поскольку вращение двери происходит на неподвижной оси, то сопротивление воздуха наибольшее на ее внешнем краю. Соответственно, мощность доводчика напрямую зависит от ширины установленной вами двери. Усилия доводчика для закрывания двери следующие:
- – полотно до 75 см, весом до 20 кг;
- – полотно до 85 см, весом до 40 кг;
- – полотно до 95 см, весом до 60 кг;
- – полотно до 110 см, весом до 85 кг;
- – полотно до 125 см, весом до 110 кг;
- – полотно до 140 см, весом до 140 кг;
- – полотно до 160 см, весом до 160 кг;
Полотно более 160 см – уже не двери, а ворота. Нужно использовать иные системы закрывания. Иногда можно устанавливать сразу два доводчика. Это увеличит усилие где-то на 30 %.
Также большое значение имеет вес двери. Петли должны выдерживать вес полотна так, чтобы дверь могла закрываться без трения. Доводчик не будет исправно работать, если дверные петли ржавые, полотно, двигаясь, наверняка будет тереться о коробку. Напольные доводчики такой проблемы не имеют, поскольку они оснащены подшипниками и выдерживают вес до 300 кг.
У некоторых доводчиков нерегулируемое усилие закрывания, которое зависит от мощности пружины. У других можно отрегулировать усилие закрывания при помощи смещения корпуса доводчика, вращения винта или же тяги. Нужно помнить, что усилие закрывания доводчика меньше, чем его сопротивление открыванию двери. Некоторую часть энергии расходуется на трение, а также инерцию. Хорошо сделанный доводчик передает 65 % при закрывании, плохой только 15-30 % энергии. Плохая передача усилия значит и больший износ материала из-за внутреннего трения. У качественного доводчика наибольший КПД в конце закрывания.

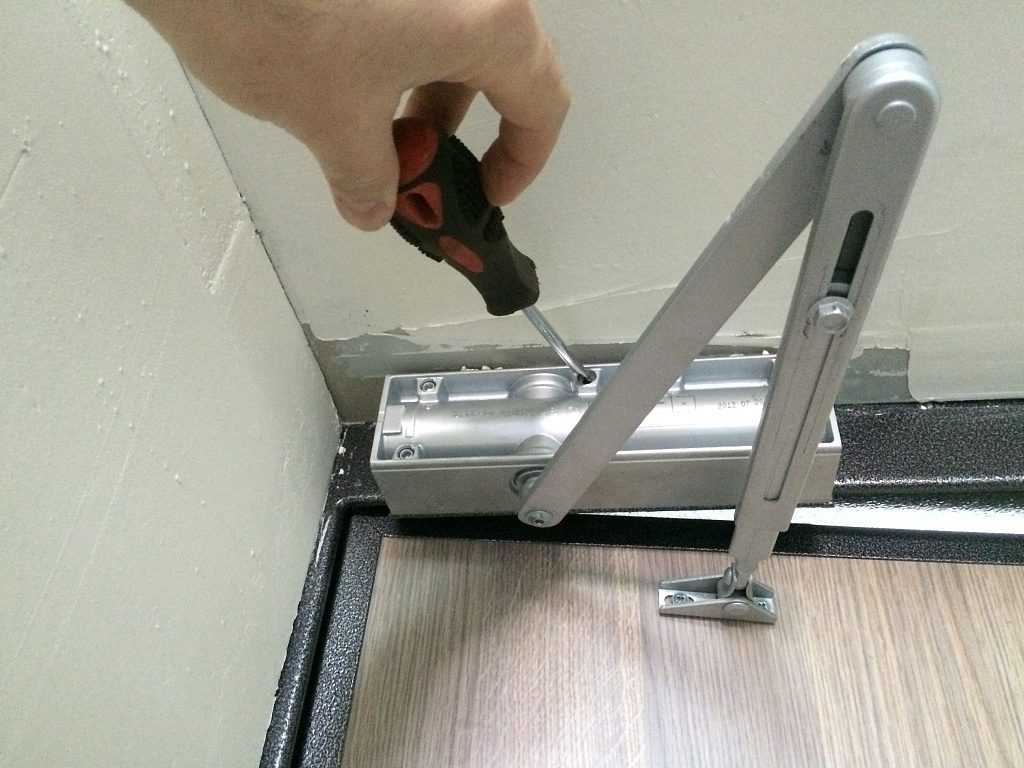

Как отрегулировать доводчик для входных дверей самостоятельно
Если по каким-то причинам нет возможности пригласить профессионала для настройки механизма, можно попробовать осуществить процесс своими руками. Регулировка изделия требует знаний, терпения. Пошаговая инструкция поможет в настройке оборудования и сэкономит вам время. Для работы потребуется гаечный ключ, шестигранник, отвертка. Регулировка осуществляется при помощи гидравлических клапанов, поворот которых всего на пять градусов значительно меняет скорость закрытия.
Не стоит полностью откручивать винты, поскольку вы испортите механизм и аннулируете гарантию. Кроме того, будет вытекать смазочное масло.
- Если не видно регулировочных винтов, скорее всего, они под крышкой. В бюджетном варианте кожух сделан из пластика, а у лучших производителей, для высококачественной отделки используется металл.
- Обнаружив под крышкой масло, лучшим советом будет приобретение нового изделия, так как это безнадежно сломано. Если протечки нет, вы можете продолжить настройку.
- Если нет схемы регулировки, придется немного поэкспериментировать, чтобы понять, какой винт за что отвечает.
- Регулировка не должен быть более 1/8 хода. Поверните винт по часовой стрелке, чтобы замедлить механизм, и в обратную сторону, чтобы ускорить, затем понаблюдайте за эффектом.
- Откройте дверь несколько раз и посмотрите, как она закрывается. Если механизм работает правильно, все готово. Если нет, сделайте еще одну настройку.
Порядок установки доводчика на дверь
В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.
Первый этап: определение схемы установки
Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:
- Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
- Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.
Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).
Второй этап: применение шаблона
В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.
На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

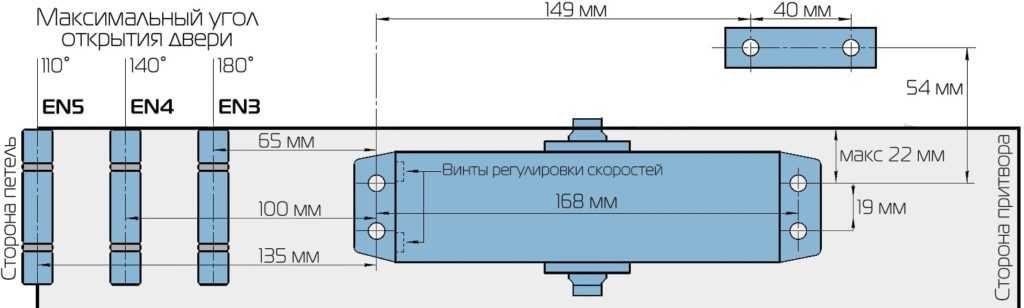

Пример шаблона для установки доводчика
Третий этап: пошаговая установка
Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:
- Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
- Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
- Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
- Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
- Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
- Установку заканчивают соединением обеих частей колена с помощью шарнира.
В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.
Это интересно: Как ставить дверные ручки — поясняем по пунктам
На что обратить внимание перед покупкой?
Выбирая доводчик, важно обращать внимание на производителя. Не стоит покупать самый дешевый вариант, поскольку это повлечет за собой быстрый выход из строя пружин, амортизаторов, камер с маслом. Важно выбирать проверенных производителей, отзывы от которых говорят о положительных качествах эксплуатации
Важно выбирать проверенных производителей, отзывы от которых говорят о положительных качествах эксплуатации. Важно, чтобы корпус был выполнен из нержавеющей стали, особенно если вы собираетесь использовать доводчик дверной металлический для входной двери
Не стоит использовать его в том случае, если дверь открывается внутрь дома, поскольку тогда доводчик будет располагаться снаружи. На него будут попадать атмосферные осадки, и он заржавеет
Важно, чтобы корпус был выполнен из нержавеющей стали, особенно если вы собираетесь использовать доводчик дверной металлический для входной двери. Не стоит использовать его в том случае, если дверь открывается внутрь дома, поскольку тогда доводчик будет располагаться снаружи
На него будут попадать атмосферные осадки, и он заржавеет.
Обращайте внимание на угол открытия. Стандартный доводчик должен позволять открывать дверь на величину не менее чем на 180 градусов
Показатели в меньшую сторону снижаются за счет регулировки
Поэтому важно, чтобы этот механизм был предусмотрен в конструкции доводчика
Устройство доводчика
Важен дополнительный функционал. Например, чтобы доводчик предусматривал функцию защиты от ветра. В номенклатуре она называется Back check. Она рассчитана на то, чтобы замедлить ход двери в момент ее полного открытия. В противном случае, от ветра она может удариться о стену дома и повредиться. Часть из-за этого страдают ручки, поскольку дверь бьется о стену именно ей.
Дополнительная функция Delay action предполагает закрытие двери без усилий. Это значит, что приоткрывшись на 70 и более градусов, срабатывает дополнительный возвратный механизм, который натягивает возвратную пружину. Таким образом, человек, который вышел из помещения, не должен прилагать дополнительных усилий для закрытия.
Еще одна важная функция — Hold Open
Она считается важной с точки зрения удобства. Это возможность без усилий открыть дверь и зафиксировать ее в таком положении
Ранее пришлось бы разбирать шарнирный механизм, подставлять что-то под дверь, чтобы она не закрывалась. Важно лишь открыть на 180 градусов до щелчка.
Как выбрать?
Производители представляют на рынке широкий выбор демпферных изделий
Как выбрать доводчик для двери? На какие характеристики обратить внимание?. Все изделия, которые представлены в магазинах, должны иметь сертификат, в том числе и CERTIFRE, документ, который подтверждает, что модель может быть использована на противопожарных дверях
Сертификат EN1154 указывает на то, что конструкция выдерживает 500 тыс. режимов «открыть/закрыть»
Все изделия, которые представлены в магазинах, должны иметь сертификат, в том числе и CERTIFRE, документ, который подтверждает, что модель может быть использована на противопожарных дверях. Сертификат EN1154 указывает на то, что конструкция выдерживает 500 тыс. режимов «открыть/закрыть».
В характеристиках указывается EN, показатель нагрузки на рабочий механизм. Он определяется цифрами от 1 до 7. Каждой цифре соответствует определённый вес, ширина полотна, максимальный и минимальный угол открытия и закрытия. Чем тяжелее дверь, тем показатель выше. Прежде чем выбрать доводчик на входную дверь, рекомендуется изучить следующую таблицу:
| EN | Ширина полотна (см) | Вес (кг) |
| 1 | 75 | 20 |
| 2 | 85 | 40 |
| 3 | 95 | 60 |
| 4 | 110 | 80 |
| 5 | 125 | 100 |
| 6 | 140 | 120 |
| 7 | 160 | 160 |
Для межкомнатной двери или входа в офис, кабинет, достаточно приобрести доводчик EN 1-3. Для входа из подъезда в квартиру используют изделия EN 4-5. Для подъезда, ворот частных домов и металлических калиток выбирают EN – 6-7. Обязательно учитывают разновидность изделия, уличную или домашнюю.
При выборе принимают во внимание следующие моменты:
сторона упора; левая или правая; рекомендуют использовать системы с функциями правого и левого открытия;
механизм доводчика; рычажная, скользящая, гидравлическая тяга;
способ крепления; сверху, снизу, скрытый; для раздвижных створок, для маятниковых дверей;
присутствие таких функций, как регулировка угла закрытия и открытия, угол притормаживания;
размеры конструкции;
количество закрываний;
цвет изделия;
важно для дизайна помещения.
Чтобы выбрать доводчик для стеклянной двери, принимают во внимание традиционные характеристики. Если вход находится в помещении частого использования, то выбирают конструкции с режимом 1 млн
открываний.
Обычно используют конструкции для нижнего или скрытого крепления в петли. Если створки раздвижные, то приспосабливают линейный механизм. Если створки маятниковые, то выбирают соответствующую напольную конструкцию.
Металлическое полотно, которое устанавливают в подъездах, во дворах частных домов, отличается большим размером и весом. Для таких изделий приспосабливают доводчики EN 7. Зачастую, требуется две системы, чтобы надёжно удерживать и контролировать дверь.
В зависимости от требований к амортизационным конструкциям, рекомендуют изучить рейтинг производителей доводчиков для входной двери:
- Dormakaba;
- Tantos;
- Hormann;
- Нора;
- Maxbar.
Производители представляют модели различных конструкций для любых типов дверей. Перед выбором изучают характеристики систем, способ монтажа, эксплуатационный срок изделий. Не рекомендуется ставить упор, который удерживает ход полотна. На нём не висят, принудительно не закрывают. Доводчики могут выходить из строя.
Варианты установки и техобслуживание доводчика
В зависимости от необходимого усилия пружины (EN1…EN7), возможны несколько положений доводчика, относительно петлевой части двери
Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов
ВНИМАНИЕ! Нельзя использовать доводчик, как ограничитель открывания двери! Для ограничения хода двери нужно использовать дверные упоры. Сам корпус доводчика может располагаться как на двери, так и на коробке
А также, на внешней или внутренней стороне двери. В следующей публикации мы покажем процесс установки доводчика на коробку, изнутри помещения, при двери, которая открывается наружу.
Сам корпус доводчика может располагаться как на двери, так и на коробке. А также, на внешней или внутренней стороне двери. В следующей публикации мы покажем процесс установки доводчика на коробку, изнутри помещения, при двери, которая открывается наружу.
Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага. Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур. Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.
Что это такое?
Под доводчиком понимается вспомогательное изделие. Оно может отличаться по сложности и характеристикам. Основной механизм находится в корпусе, поэтому есть варианты, которые могут быть монтированы на входных дверях, вблизи улицы. Основным элементом корпуса является пружина. Она сжимается при открытии, собирает энергию.
После того, как вы вышли, основа начинает отдавать энергию обратно за счет механизма возврата. Когда полотно возвращается в свою полость, срабатывает амортизатор. За счет этого полотно плавно возвращается. Принцип работы амортизатора построен на масле, перетекающем из камеры в камеру.
В более сложных конструктивах может быть несколько амортизаторов. Их количество влияет на вес полотна, но в целом, на технологию открытия/закрытия – нет. То, насколько мягко будет запираться дверь, влияет вязкость масла и конструктив внутренних масляных камер. Передаточный момент меду механизмом пружины и полотном определяет шарнир, который зачастую имеет разборную конструкцию.
Это удобно, поскольку выносить что-то из здания при активном доводчике не получится, полотно будет мешать
Таким образом, делаем вывод, что доводчик, это совокупность механизмов, обеспечивающих безопасное открытие двери, что очень важно при наличии в доме маленьких детей. К тому же он сохраняет тепло, а, значит, не расходует затраты на коммунальные услуги
Он исключает разрушение полотна, а также исключает царапины.
Способы установки
Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.
От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.
Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.
Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.
Как устанавливать дверные доводчики
Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.
Принцип установки скрытого доводчика
Доводчики монтируются на саму дверь или на дверную коробку и могут быть установлены внутренним способом и наружным. Все изделия комплектуются схемой монтажа и инструкцией регулировки доводчика двери. Схема выполнена в натуральную величину, что очень удобно для безошибочного крепления. Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.

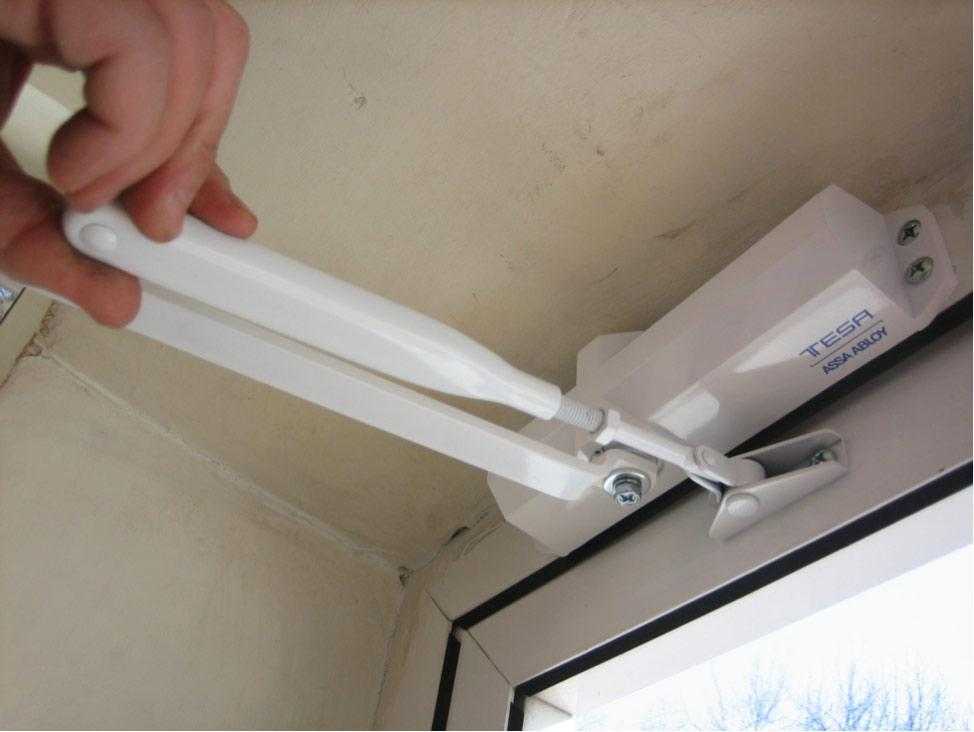

Установка рычажного доводчика на пластиковую дверь
Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.
Различные варианты монтажа доводчиков
Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам. Как отрегулировать доводчики двери
Статья по теме:
Что касается регулировки доводчика дверей, то у устройства есть два винта для разных этапов закрывания. С их помощью и происходит регулирование. Первый диапазон закрывания — основное движение двери, второй — доводка двери в закрытое положение начиная с угла 15-20 градусов перед самым закрытием (доводка-прихлоп).
Варианты регулирования доводчика
Изначально устанавливается угол открывания двери. Для этого с помощью винта выбирают нужное положение 90 или 180. После этого устанавливается скорость движения дверного полотна, которая регулируется вторым винтом. Дверь открывают на установленный угол и отпускают, а с помощью вращения второго винта регулируют равномерность хода на последних градусах и возникающий прихлоп.
Регулируя двери самостоятельно следует помнить, что не стоит вращать винт с большим усилием. Поворот винта на четверть дает заметный эффект замедления хода двери. В процессе работы механизма проводят регулировку дверного доводчика своими руками. Если монтаж и эксплуатация доводчика осуществляются верно, то регулировка понадобится лишь при изменении температуры воздуха.
Принцип регулирования дверного доводчика
Стоимость доводчиков
Цена на эти элементы может быть самая разная. Для потребителей доступны механизмы эконом-класса. Наряду с ними на рынке предлагаются и доводчики высокого класса, которые обеспечивают легкое управление закрыванием любой двери, отличаются высокой мощностью и надежностью в работе.
В настоящий момент на рынке востребована продукция как зарубежных компаний, так и отечественных производителей. Среди большого количества фирм выделим таких производителей, как «Экспостроймаш Плюс», «NORA-M» и «Никирэт». Их продукция отличается высокой надежностью
Если вы ищете этот аксессуар по привлекательной цене, то стоит обратить внимание на изделия отечественных компаний. Они предлагаются по более приемлемой цене, а качество доводчиков российских компаний сравнимо с зарубежными аналогами
Иностранные компании, производящие доводчики, также предлагают большой выбор качественных изделий.
Популярные марки
Если говорить об известных производителях из-за рубежа, которые стали известны на рынке благодаря своему качеству и дизайну, то выделим следующие компании:
Dorma, GEZE, Boda — эти три немецкие компании предлагают большое количество моделей различных доводчиков. Особенность их продукции заключается в наличии скользящей тяги, что позволяет скрыть колено тягового механизма, который портит вид конструкции двери.
Cisa, Cobra, O&O — эти компании из Италии предлагают доводчики, установка которых может производиться методом открытого монтажа. Отдельные модели можно устанавливать напольно. Продукция этих производителей отличается высоким качеством и при должном обслуживании может эксплуатироваться в течение длительного времени.
KDC — корейская компания. которая тоже предлагает большой выбор моделей дверных доводчиков. При изготовлении продукции этот производитель использует немецкие комплектующие. Материалы, применяемые при создании аксессуаров, отличаются высокой стойкостью к коррозии, что гарантирует длительный срок использования.
Oubao — производитель из Тайваня. Она предлагает серию доводчиков, которые идеальны для легковесных дверей. Многие покупатели делают выбор в пользу продукции этой компании. Среди достоинств производителя выделим следующие: легкость, прочность и невысокая цена.
Abloy — эта компания из Финляндии предлагает модели, которые имеют удобную систему регулировки доводчика. В составе конструкции присутствует независимый клапан, посредством которого обеспечивается плавное движение двери.
Diplomat — компания из Сербии. которая предлагает несколько моделей дверных доводчиков. Самые популярные модели производителя — скоростные доводчики, выбор в пользу которых делают многие потребители.
Необходимо отметить, что предлагаемые известными торговыми марками доводчики находятся в различных ценовых группах. Их цена зависит от функциональности и предназначения. Вы можете купить качественный доводчик известного бренда, который будет иметь большой набор функций, но стоить дорого. А за меньшие деньги можно приобрести аналогичный аксессуар такого же качества. Что выбрать – каждый решает сам.
Как выбрать дверной доводчик?
Широкий выбор моделей доводчиков представлен на современном рынке. Какой тип дверного закрывателя выбрать, зависит от множества факторов. При покупке доводчика следует учитывать разнообразные параметры:
- Ширина двери и вес дверного полотна влияют на такие параметры как мощность и сила закрытия.
- Возможность регулировать доводчик под индивидуальные потребности.
- Тип устройства доводчика зависит от условий монтажа.
- Температурный режим – доводчик дверной уличный морозостойкий отличается от моделей, работающих в теплых помещениях, типом корпуса и характеристиками масла.
Рейтинг дверных доводчиков
Устройства, гарантирующие плавное и негромкое закрытие дверей, можно приобрести в профессиональных магазинах. Лучшими моделями дверных автоматических доводчиков признаны:
- Dorma TS-73 – модель, работающая на шестеренке с «умным» амортизатором. Рекомендуется для применения на дверях не тяжелее 110 кг, представлена в нескольких цветовых решениях.
Assa Abloy DC120 – дверной доводчик для внутренних и наружных дверных полотен массой до 80 кг с разнообразными регулировками.
Доводчик ABLOY DC 240 хорошо использовать для габаритных дверей весом до 120 кг, имеет литой корпус из алюминия и может применяться в широких температурных диапазонах.
Geze TS 1000 – морозостойкая модель уличного доводчика, хорошо работающая как на морозе, так и в жару.
Монтаж доводчика
Как установить дверной доводчик своими руками? Работа производится в несколько этапов:
- подготовка инструмента и ознакомление со схемой, прилагающейся к устройству;
- монтаж доводчика;
- регулировка устройства.
Подготовка
Для крепления доводчика к двери потребуется подготовить следующий набор инструментов:
- дрель с набором сверл;
- мерительные инструменты;
- набор отверток или шуруповерт.
Все крепежные болты входят в комплект устройства.
После подготовки инструментов рекомендуется изучить схему установки, прилагаемую к устройству. Доводчик крепится:
- на дверное полотно при условии, что дверь открывается внутрь помещения. В этой ситуации рычаг устройства монтируется на дверную коробку;
- на дверной косяк, если дверь открывается наружу. В этих условиях рычаг доводчика необходимо закрепить на двери.
Правильное расположение элементов доводчика на двери
Перед установкой устройства рекомендуется проверить работоспособность всей дверной фурнитуры и при необходимости провести регулировку или смазку отдельных элементов.
Установка
Как поставить устройство на дверь, надежно закрепить его и подготовить к работе? Монтаж доводчика двери осуществляется следующим способом:
- в первую очередь в месте установки устройства производится разметка. Для упрощения этой процедуры и уменьшения риска неправильного определения точек крепления к устройству прилагается схема установки, выполненная в натуральную величину. Для определения точек крепления готовый шаблон (схема) крепится к двери скотчем или любым иным, наиболее удобным способом. Далее при помощи маркера (карандаша) выделяются места расположения крепежных болтов;
Определение мест расположения крепежных болтов по шаблону
- в отмеченных местах высверливаются отверстия. При подготовке отверстий необходимо подобрать сверло максимально соответствующее размерам крепежных болтов;
Подготовка отверстий для крепления устройства
- фиксируются отдельные части доводчика. Установка корпуса устройства производится таким образом, чтобы регулировочные болты были направлены в сторону расположения дверных петель;
Фиксация отдельных частей доводчика
- к корпусу доводчика присоединяется рычаг-тяга. Для присоединения рычага в нижней части корпуса расположен специальный винт, который после соединения устройств затягивается.
Как производится установка доводчика на дверь, рассказано на видео.
Регулировка
Заключительный этап монтажа доводчика – это регулировка устройства. Инструкция по регулировке должна прилагаться к доводчику. Если описания регулировки нет, то можно руководствоваться следующей схемой:
- отрегулировать можно скорость закрытия двери до момента захлопывания (регулировка от 90º до 15º) и скорость доводки (от 15º до 0º);
- для регулировки на корпусе доводчика располагаются специальные болты. В некоторых моделях болты могут быть скрыты за декоративной накладкой;
- вращать регулировочные винты необходимо медленно, приблизительно по ¼ оборота до момента получения оптимальных результатов.
Нельзя выкручивать регулировочные винты полностью, так как это приведет к неработоспособности устройства.
Болты для окончательной регулировки доводчика
В процессе использования доводчик рекомендуется постоянно проверять, при необходимости заменять смазку основных элементов устройства. При соблюдении правил подбора, монтажа и использования доводчик прослужит длительный период времени.
Скрытые доводчики
Считается, что для внутренних дверей лучше других подходят доводчики скрытого типа, именуемые также рамочными. Принцип их устройства аналогичен накладным механизмам стержнево-поршневого типа, но размеры значительно меньше. Рамочные доводчики настолько компактны, что совершенно незаметны при аккуратной врезке в верхнюю часть дверной створки – она продолжает выглядеть целой и неповрежденной.
Скрытый механизм можно монтировать разными способами:
При достаточной ширине верхнего бурса дверной коробки корпус доводчика врезают в него, при помощи ручного фрезера.
Точно рассчитать место установки корпуса доводчика на дверном полотне довольно сложно. При недостатке опыта монтажа устройств таким способом, необходимо точно следовать инструкциям, размещенным производителем в сопроводительной документации. В них объясняется как правильно делать замеры.
Верхний дверной доводчик
Нижний доводчик двери
Табл. 1
