Разводка канализации в частном доме: схемы, проектирование + этапы проведения работ

Виды резервуаров, их положительные и отрицательные стороны

Заключительной деталью системы считается резервуар, где проводится очистка. Если центральный коллектор, через который происходит забор водостоков, отсутствует, то применяются автономные установки.

Выгребная яма

Пожалуй, это наиболее дешевый вариант. Яму легко выкопать на нужном месте. Однако она не всегда может справиться со стоками в больших объемах. Грязь может стать источником неприятного запаха грунтовых вод.

Септик

Такую конструкцию можно выложить из кирпича и залить бетоном. Можно также установить стандартные железобетонные кольца. Если септик хорошо сделан, его можно будет эксплуатировать долгие годы, так как он отличается повышенной прочностью. Недостатком такой конструкции можно назвать долгий монтаж и большие финансовые вложения.

Автономная установка, промышленного типа

Безусловно, такая конструкция всегда стоит намного дороже, однако все затраты полностью покрываются благодаря быстрому возведению и очень высокому качеству. Такие установки будут работать очень долго практически без поломок.

Система биологической очистки

Про такую систему можно смело говорить «самая дорогая». Для ее работы необходимо подвести постоянное электрическое питание. Однако при этом она обладает большой производительностью и отличается высококачественной очисткой.

Этапы составления схемы

Главным критерием устройства канализации является ландшафт участка. Основной совет заключается в том, что септик обязан находиться в нижней точке, при условии установки труб под наклоном. Необходимо определиться с глубиной прокладки труб.

Схема системы канализации подразделяется на:

Внутреннюю разводку, которая включает в себя трубопровод и все сантехнические агрегаты.
Укладку наружных сетей, под которыми понимаются колодцы, наружные трубопроводы и очистительные конструкции.

Для правильного выполнения этой работы чертится детальный план строения. Согласно месту прохождения стояка, отображаются сантехнические узлы, детально отображаются канализационные трубы, ответвления. Каждому новому этажу дома присваивается свой этап, после чего они суммируются и отображаются на единой схеме.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

Керамики
Асбестоцемента
Пластика
Стали
Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
Прочность. Трубы хорошо переносят статическое давление и удары.
Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
Высокая устойчивость к перепадам температур.
Хорошо переносят небольшое внутреннее давление.
Имеют высокую коррозионную стойкость и гидроизоляцию.
Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

Высокую стоимость.
Немалый вес.
Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

Высокая прочность к повреждениям и механическим воздействиям.
Отлично справляются с резкими перепадами температур.
Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
Изготовляются из нескольких марок стали.

Недостатками являются:

Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
Высокая цена.
Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

Длительность эксплуатации.
Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
Стойкость к резким температурным изменениям.
Великолепная гидроизоляция.

Недостатки:

Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

Небольшой вес.
Великолепная гидроизоляция.
Длительный срок использования (при условии правильной эксплуатации и установки).
Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

Приемлемая цена.
Широкий ассортимент.
Приемлемая прочность.
Стойкость к химически активным веществам.
Полное отсутствие коррозии.
Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

Сифон и сливной патрубок кухонной мойки.
Такое же устройство для умывальника в ванной комнате.
Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Важность правильной глубины укладки

Важно. Даже самые небольшие наросты заледенения внутри труб существенно уменьшают их проходимость и способствуют появлению засоров

Избавиться от таких засоров также могут помочь колодцы, заблаговременно обустроенные на месте поворотов канализационных труб.

Дабы глубина укладывания труб соответствовала глубине промерзания в районе проживания и чтобы не было лишних затрат по обустройству траншей большей глубины чем требуется, можно воспользоваться средними показателями, учитывающихся при строительстве в РФ, например:

в северных районах глубина траншей может быть до 4 м;
в районах средней широты до 3 м;
к югу, ближе к побережью глубина может быть 1,5–2 м.

В любом случае не рекомендуется прокладывать трубы на глубине ниже 1–1,5 м из-за возможной осадки грунта.

Прокладка труб наружной канализации частного дома

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Трубопровод, мм	Расстояние между элементами на линии, м	Тип элемента
50	12	ревизия
50	8	прочистка
110, 150	15	ревизия
110, 150	10	прочистка
200	20	ревизия

Утепление канализационной трубы

Стоит отметить, что утепление позволяет также увеличить срок эксплуатации канализационных труб, особенно зимой вне зависимости от региона. В качестве утеплителя используется пенополиуретан. Этот материал окутывает трубу. Сверху дополнительно труба окутывается полиэтиленом. Морозы трубам не страшны.

Очень важно выполнить утепление на стыках и поворотах, если они есть. Практика показывает, что именно здесь больше всего наблюдается проблем

В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы.

В Российской Федерации в центральных и южных районах трубу укладывают на глубине одного метра. В северных регионах глубина прокладки канализационной трубы еще больше. И здесь теплоизоляция очень важна.

Что касается прокладки канализационной трубы внутри дома, то здесь нужно сказать, что также есть некоторые особенности. Здесь можно применять массу поворотов, изгибов. И, тем не менее, специалисты рекомендуют не злоупотреблять такой возможностью

Важно постараться сделать все очень просто. Во-первых, так можно сэкономить средства на покупке строительных материалов

Во-вторых, обслуживание системы будет намного проще.

Система канализации внутри дома также должна быть создана по принципу естественного стока. Лучше всего, когда трубы будут пролегать под полом. Если разница внешних труб и внутренних существенная, то можно использовать соединения. Лучше всего использовать колено, которое имеет угол тридцать градусов. Так вода будет лучше стекать.

Итак, рассмотрены самые распространенные способы укладки канализационных труб в частном доме. Нужно еще раз повториться, что правильность укладки – это гарантия успеха. Только так можно надолго забыть об обслуживании канализационных труб. Конечно, нужно использовать профилактические средства.
Сегодня существует множество магазинов, которые продают все необходимые материалы для выполнения канализационной системы в частном доме. Цены вполне приемлемые. Чаще всего используются пластиковые трубы. Они ничем не уступают металлическим трубам. В некоторых случаях используется сталь или чугун. Но эти трубы монтировать сложнее, чем пластиковые.

Всегда можно поинтересоваться у соседей, какую глубину для прокладки труб использовали они. Ведь чаще всего этого достаточно, чтобы понять, как система будет вести себя, например, в зимнее время. При малейшем сомнении в самостоятельном выполнении работ, необходимо обратиться за помощью к специалистам, которые имеют опыт выполнения работ и нужный инструмент. В противном случае можно испортить материал, что приведет к непредвиденным затратам.

Наконец, нужно отметить, что прежде чем начинать обустройство системы канализации в загородном доме, нужно продумать план выполнения работ. Он позволит быстро выполнить задание, а также заранее предусмотреть количество расходных материалов. К тому же обслуживание системы при наличии карты значительно легче. Прежде чем закапывать в землю трубу, необходимо провести ее предварительную проверку – как визуальную, так и практическую. Для этого из дома сливается вода и просматривается по траншее, не течет ли она на стыках

Это очень важно, ведь потом придется выполнять работу заново, если вода на участке начнет подниматься

Калькулятор расчета объема накопительной емкости

Септик — это очистительное устройство, которое должно вмещать в себя и перерабатывать необходимые объемы бытовых стоков. В первую очередь, нужно учесть, что септика в соответствии с санитарными требованиями должно хватать минимум на трехдневный цикл осветления/очистки сточных вод.

Проще говоря, минимальный объем камер очистительного сооружения соответствует суммарному трехдневному потреблению воды всеми жильцами частного дома. Должен быть также и определенный эксплуатационный запасе на случай пополнения в семье, т. е. увеличения числа потребителей.

Определение фактического суточного потребления воды одним человеком не является простым вопросом; так, согласно СНиП это 200 литров; данный показатель на сегодняшний день считается устаревшим ввиду повсеместного использования различных видов бытовой техники, использующей воду.

К примеру, считается, что:

принятие душа в течение 7 минут потребует 70 литров;
использование биде в течение 5 минут — 40литров;
однократное принятие ванны или джакузи — около 110литров;
за один цикл работы посудомоечной машины потребляется 15 литров;
на 1 смыв унитаза потребляется до 9 литров воды.

С учётом вышеизложенного, в данном калькуляторе Вам предлагается самим выбрать и занести в параметры для расчета суточное потребление воды одним человеком из диапазона 260-370 литров; таков средний разброс рекомендаций.

СНиП 2.04.03-85 в зависимости от расхода сточных вод выделяет:

однокамерные типы — при расходе сточных вод до 1 м3/сут;
двухкамерные — до 10 м3/сут;
трёхкамерные — свыше 10 м3/сут; поэтому выше прилагаемая схема не является обязательной, а служит лишь для демонстрации одного из возможных вариантов устройства септика.

Для малых хозяйств в качестве анаэробных емкостей из бетона чаще всего используются железобетонные кольца. Железобетонные канализационные сооружения отличаются своей надежностью, практически неограниченным сроком эксплуатации. Сопровождавшая их ранее проблема – недостаточная герметичность, теперь решается современными средствами гидроизоляции.МДС 40-2.200 рекомендует располагать днища резервуаров не ниже 3 метров от поверхности, что ограничивает количество колец в одной секции (камере) септика.

Активный объём септика (Vak) определяется как произведение суточного расхода воды одним потребителем(Q литров),количества потребителей (K) и количества дней (D) осветления (отстоя) стоков: Vak=Q * K * D. По рекомендации СНиП 2.04.03-85, при ежегодной выгрузке отложений, минимальное D принимают: 3,если поступление стоков до 5 м3/сут или 5,если поступление более 5 м3/сут. Кроме того,если планируется очищать емкость реже, чем 2 раза в год,то следует увеличить Vak на 20 процентов на осадочные отложения.

При определении высоты камер (например, из бетонных колец) следует также учитывать, что согласно п.3.35, МДС 40-2.200 высота воздушного объема над уровнем жидкости не может быть менее 500 мм.

Вместимость септика должна обеспечивать содержание суточного объема стоков. Количество канализируемой жидкости напрямую зависит от числа проживающих в частном доме людей. В первом приближении считается, что один человек потребляет в сутки до 200 литров.

Направления этих расходов вполне традиционны и связаны с хозяйственным и санитарно-гигиеническим потреблением. Таким образом, семья из 4-х человек потребляет в сутки порядка кубометра жидкости.

Более точно можно определить этот показатель, используя встроенный онлайн калькулятор.

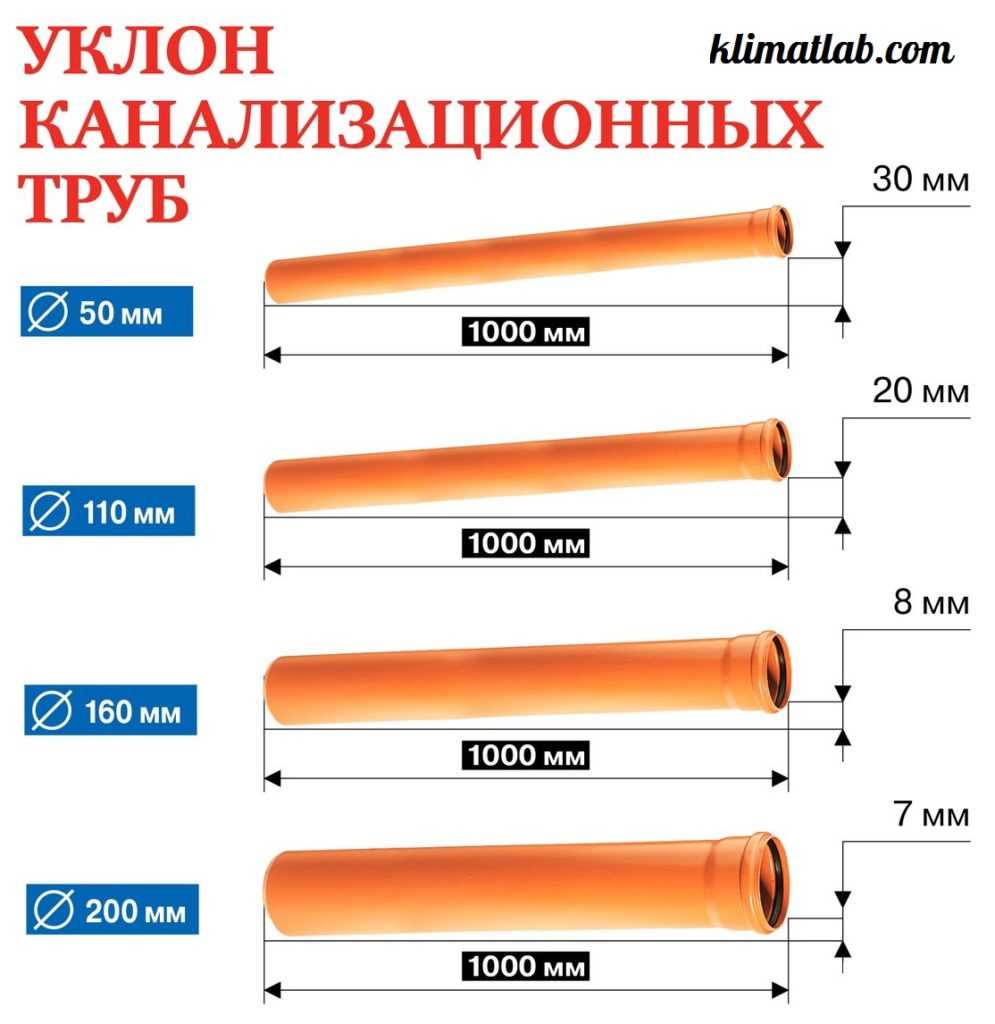

Глубина закладки и оптимальная величина наклона

Для труб, у которых диаметр достигает 50 мм, СНиП рекомендует делать уклон равным 3 см из расчета на один метр укладки.

Если сечение трубы достигает 100 мм, то уклон можно уменьшить на один сантиметр. Чтобы канализация не засорялась, и не возникали возможные «зажиривания», уклон желательно увеличить примерно на полсантиметра на каждый метр разводки.

Такие же значения угла наклона выдерживаются во время прокладки труб на участке около дома. В фундаменте устанавливается гильза. Ее диаметр больше основной трубы на 15 см. Благодаря гильзе происходит переход к внешней канализации. Ее монтируют выше величины промерзания грунта на 30 см.

Затем роется траншея, обеспечивающая выхода к септику. Ее ориентировочная глубина должна быть не более одного метра.

Не стоит закапывать канализационные трубы ниже существующего уровня промерзания. Его средняя величина не превышает 1,6 м. Такие работы будут очень нерентабельны, так как нужно будет сделать большую глубину септика. Если будет выдержан постоянный уклон примерно 4–5 м, возможно появление грунтовых вод.

Такие работы требуют дополнительных финансовых вложений, так как необходимо установить дополнительные бетонные кольца и особые гофрированные трубы высокой прочности. Они отлично выдерживают напор водостока, они не деформируются при большой массе грунта.

Обычная температура стока всегда больше чем в комнате, поэтому трубы не замерзают. Иногда их утепляют теплоизоляцией или прокладывают греющий кабель.

Действия при замерзании канализации

Если вы не утеплили канализационные трубы, или утеплили их недостаточно, и они промерзли, прежде всего, нужно определить поврежденный участок трубопровода, чтобы выбрать метод решения проблемы. Металлические трубы можно разогреть при помощи паяльной лампы.

Если трубопровод выполнен из пластика, открытый огонь использовать нельзя. Можно залить в канализацию горячую воду, в которой предварительно растворить соль (2 кг на 10 л воды). Можно направить струю пара или горячей воды в ближайшую к замерзшему участку ревизию.

Если поврежденная труба находится в середине магистрали, можно воспользоваться парогенератором для прогревания грунта. Однако этот процесс может занять довольно много времени. Лучше всего не допускать замерзания системы, а при прокладке труб провести их качественную теплоизоляцию.

Минимальные уклоны наружной канализации

Сточные воды, принятые внутренней канализацией здания (бытовой, водосточной), переходят в наружную. Сток в здании отводится самотёком. Отводящие линии дворовой сети могут быть и напорными, но только если рельеф и грунт не позволяют создать необходимый уклон трубопровода (для создания смывающей скорости в частности) или если необходимо канализовать подвал.

Важнейший этап проектирования канализации — составление ее схемы. Трассирование сводится к нанесению на план канализуемого объекта элементов канализации: сетей, септика (накопителя), колодцев и пр.

Решение схемы для каждого случая индивидуально, так как на него влияет много местных факторов:

конфигурация, размер, объекта;
расположение относительно него уличного коллектора, водоёма;
рельеф местности;
грунтовые условия;
санитарные требования;
экономические соображения.

Обычно трассу ориентируют в направлении больших уклонов к локальным очистным сооружениям, или по кратчайшему пути к уличному коллектору, параллельно наружной стене дома, не ближе, чем в 3 метрах от нее.

Если уклон участка недостаточен, то увеличивают диаметр трубопровода. При неравномерном падении рельефа может потребоваться зонная схема, при которой с повышенного участка местности сток отводится самотёком, а с пониженного — напорным трубопроводом.

Трубопровод самотёчной канализации выполняется прямолинейным. Лишь в колодцах (поворотных) можно изменить его направление в плане, уклон и диаметр.

Поворот (без перепада отметок) выполняют под тупым или прямым углом.

Смотровые колодцы (для очистки, осмотра канализации) устанавливают и на прямых участках, если протяжённость их достигает четырёх–пяти десятков метров, и в месте присоединения к уличной сети. Их выполняют из кирпича, железобетона, полимерных материалов, диаметром не менее метра, снабжают лотком, соединяющим трубы.

Соединения деталей трубопровода самотёчной канализации:

разъёмные раструбные;
склеенные (фальцевых труб);
сварные (контактной сваркой), или на резьбовых металлических соединениях (синтетических труб).

Температурное удлинение трубы меньше, если водопровод защемлён грунтом (из-за силы трения). Компенсируют температурную деформацию раструбными соединениями (с мягкими уплотняющими кольцами). На бровке траншеи предпочтительны неразъемные соединения.

Траншея по дну выполняется шире диаметра не менее чем на 40 см. Подушка из песка (не тоньше 10 см) особенно нужна при плотных, твердых грунтах. Основанием может служить и естественный грунт (ненарушенный, сухой во время укладки).

При слабой несущей способности грунта (или при риске, что она снизится) необходимы искусственные основания:

слой щебня, гравия, крупного песка толщиной 15–20 см (с дренажными лотками в нём) — в водонасыщенном грунте, на скале;
свайное основание — в плывунах, торфяниках.

Засыпка обязательно предваряется укрытием его мягким грунтом или песком, слоем не тоньше 0,3 м. Трамбуют засыпку ручным инструментом — над трубой, ручным механизированным — у стенок траншеи, через каждые 10 см.

Сопротивление трубы раздавливанию повысится, если особенно тщательно трамбовать грунт в пазухах между ней и стенкой траншеи.

Атмосферные воды могут отводиться совместно с бытовым стоком и отдельно — по лоткам, кюветам, канавам. В полураздельной сети присутствуют водосбросные камеры. При малых расходах дождевых вод они перепускаются в бытовую канализацию, а во время ливня — сбрасываются в уличную дренажную систему или водоём.

Утепляют трубопровод, если он расположен выше глубины промерзания: шлаком, керамзитом, теплоизолирующими рукавами.

Укладка труб канализации с наружной стороны

Вначале необходимо установить септик, для которого роется котлован нужного размера.

Конструкция септика

Такой колодец должен быть на расстоянии не меньше чем 5 м от дома и глубиной примерно 1,5 м. На его дне делают специальную бетонную подушку или устанавливают бетонную емкость, чтобы предохранить септик от попадания грунтовых вод. Или для некоторых систем устилают дно толстым слоем мелкого щебня и песка.

При обустройстве своей канализационной системы также важно продумать такие моменты, как:

проживание в доме временное или постоянное;
количество проживающих в нем человек;
примерный суточный объем используемой воды;
глубину грунтовых вод своего региона;
размер участка, который предполагается под обустройство очистительной системы.

Канализационные системы по типу могут быть:

накопительные, типа выгребных ям, или одной герметичной емкости, которые предназначены для стоков с последующей регулярной очисткой специальными службами;
двух-трех камерные септики с переливающимися колодцами, с фильтрацией и очисткой двух видов (естественной и специальными службами).

Во втором случае чистка может производиться по мере необходимости. В специальном септике (колодце, предназначенном для обустройства канализационной очистительной системы) устанавливают две камеры: одну без дна, а вторую герметичного типа.

Стоки из жилища ведут в герметичную камеру, там они фильтруются, затем твердые отходы и фекалии спускаются на дно.

Отстоянная жидкость переходит по специальной переливной трубе в другую камеру. Из этой камеры жидкость просачивается в грунт, очищаясь по пути с помощью щебня и песка, которым устлано дно септика. По мере наполняемости герметичной камеры твердыми отходами производится очистка специальными службами.

Плюсы и минусы

Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.

Преимущества	Недостатки
По сравнению с бестраншейным методом прокладки, этот способ дешевле	Нельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке
Канализация будет укрыта слоем грунта и не подвержена повреждениям	Увеличиваются материальные и временные затраты на копку траншеи
Самостоятельное выполнение	Нельзя выполнять работы в зимнее время года

Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.

Канализация для бани

Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.

Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.

Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.

Порядок устройства канализации для бани

Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.

После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.

По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.

В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.
