Как сделать мансарду своими руками, фото инструкции

Что нужно из материалов?

Для возведения крыши ломаного типа с мансардой нужны:

  • Брус для стропильной системы, мауэрлата, прогонов – лучше брать хвойные породы дерева, такие как сосна или ель.
  • Обрезные доски – для стропильных ног.
  • Доски – для обрешётки.
  • Рейки – для контробрешётки.
  • Толстая фанера – в качестве крепежей стыков стропильных ног.
  • Антипирены, противопожарная, противогрибковая обработка, антисептическая пропитка.
  • Утеплитель (какой лучше использовать для мансардной крыши?).
  • Гидроизоляционный и пароизоляционный материал.
  • Герметик.
  • Кровельное покрытие.
  • Крепления, скобы, саморезы, кронштейны.

Процесс изготовления лестницы на мансарду — пошагово

Этап первый — разметка, монтаж переходной площадки

Лестница будет двухмаршевой, с перпендикулярным расположением маршей и промежуточной переходной площадкой между ними.

Так как марши будут опираться на эту площадку, без ее готовности начинать точно подгонять, размечать, изготавливать тетивы и монтировать ступени – не получится. Значит, первым этапом и предстоит соорудить надежную площадку с настилом.

Все картинки в таблице (здесь и далее) – «кликабельные», то есть увеличиваются при клике мышкой.

Этап третий – сборка нижнего марша лестницы

Этот этап начинается с подготовки деталей ступеней – проступей и подступенков .

  • Во-первых, все заготовки нарезаются в один размер. Это – промеренная ранее ширина марша (расстояние между тетивами «в свету») плюс глубина пазов с каждой из сторон, то есть еще плюс 50 мм.
  • Во-вторых, на досках, идущих для изготовления проступей, снимается закруглённая фаска – это следует лестницу более аккуратной, а главное – снизит риск получения серьезной травмы при случайном падении.

Далее, тетивы параллельно укладываются на ровную поверхность лицевой стороной вниз, с нужным расстоянием между ними, то есть по ширине марша. Можно приступать к монтажу ступеней.

Этап четвертый – обшивка вырезанного проема в чердачном перекрытии

Как уже говорилось выше, в чердачном перекрытии предстоит дополнительно вырезать проем под нижний марш лестницы, с таким расчетом , чтобы от ступеней до потолочной поверхности было не менее 2000 мм. Кроме того, на этом этапе необходимо и облагородить торцы уже ранее оставленного проема для верхнего марша. И только после этого можно будет перейти к монтажу самого верхнего марша.

Этап пятый – монтаж верхнего марша лестницы

Многие операции этого этапа работ – очень схожи с монтажом нижнего короткого марша. Однако, есть и важные нюансы, касающиеся проведения разметки, точной подгонки тетив по месту и проведения сборки.

После сборки конструкции марша, его окончательно крепят саморезами к площадке и к обшивке проема в перекрытии.

По сути, лестница уже готова. Но остаются нерешенными вопросы безопасности ее эксплуатации. Поэтом следующий этап работ – это монтаж ограждающих конструкций.

Этап шестой — установка ограждений маршей лестницы и проема в перекрытии

А для тех, кто хочет реализовать более простой вариант, модно передположить приобрести в магазине готовый комплект деталей деревянной лестницы и произвести ее сборку по предлагаемой инструкции. Пример тому – в размещённом ниже видеосюжете.

ДОМА С МАНСАРДОЙ – ПЛЮСЫ И МИНУСЫ

В 17 веке французские архитекторы догадались, что помещение чердачного типа можно использовать с пользой. Здесь можно обустроить еще одну спальню, кабинет, детскую комнату, студию для занятий творчеством и так далее. С тех времен помещение под угловой крышей принято называть мансардой.

Для современного малоэтажного строительства последнее время все четче просматривается тенденция проектирования постройки с максимальным использованием всей полезной площади.

Не обошла стороной и эта тенденция и проекты деревянных домов, тем более что дом из бруса с мансардой как показывает практика выгоднее построить сразу, чем оставлять на потом переделку уже построенного проекта.

Самым большим плюсом проекта мансарды состоит и в том, что в отличие от стандартных построек такое решение позволяет существенно сэкономить материал и сократить время постройки. Ведь использование пространства под крышей для оборудования жилой комнаты намного проще, чем возводить полноценный второй жилой этаж дома.

В наши дни такие постройки пользуются большой популярностью. Во-первых, мансарда помогает оживить облик строений, сделать его более интересным, необычным и привлекательным. Во-вторых, дополнительное помещение, которое можно использовать с пользой, никогда не будет лишним.

Стоимость строительства будет немного выше, чем реализация проекта одноэтажного жилья. Тем не менее выгода очевидна. Сроки строительства от 20 дней. Вы получаете практически полноценный дополнительный этаж со значительной экономией средств на его строительства.

Также в пользу такого архитектурного решения говорят такие факты:

  • дополнительное пространство, которое можно обустроить по своему желанию, возможность интересно обыграть интерьер;
  • отличный вид из окон;
  • строительство мансарды значительно дешевле полноценного жилого этажа, при этом не сильно уступает ему по функциональности;
  • при воплощении в жизнь такого проекта совершенно нет необходимости сразу устраивать жилое помещение, его можно достроить и во время эксплуатации;
  • наличие мансарды придает зданию завершенность.

Главным преимуществом дома с мансардой является оптимальное использование жилой площади со значительной экономией пространства и средств на строительство. Минусов у таких проектов почти нет.

Монтаж мауэрлата своими руками

Мауэрлатом в строительстве называется нижняя опора крыши, которая устанавливается сверху на несущие наружные стены. Она позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как сделать мансардную крышу самостоятельно.

Для организации двухскатной конструкции необходимо зафиксировать мауэрлат с двух сторон здания там, где размещены стропила. В таком случае будет распределена нагрузка с крыши по поверхности стен. Если конструкция крыши относительно легкая, то возможна установка мауэрлата под стропильными ногами. В остальных случаях он размещается по всему периметру стен.

Необходимо заготовить брус из дерева хвойных пород, которое пойдет на изготовление мауэрлата. Рекомендуется нанести на материал гидроизоляционный слой. Рубероид или битум отлично подходят для выполнения задачи.

Для монтажа мансардной крыши своими руками к основанию используются резьбовые шпильки, рассчитанные на широкую шайбу. В его конструкции нужно проделать отверстия, соответствующие размеру крепления. Шаг сверления не должен превышать 2 метра.

Теперь рассмотрим вариант, как сделать крышу мансарду своими руками, если дом кирпичный. Для установки мауэрлата на кирпичные стены используются деревянные пробки. В кладке желательно оставить карманы — специальные зазоры для закладки конструкции. В таком случае процедура монтажа будет легче. В кирпичной кладке можно разместить катанку, к которой получится без проблем прикрутить мауэрлат к основанию. Если планируется возведение дома из бетонных плит или газобетона, то необходимо установить армопояс со шпильками из металла. Причем их длина должна быть такой, чтобы хватило на установку мауэрлата с последующей затяжкой контргайкой.

В деревянных конструкциях возможна замена стандартной опоры на брус либо верхнее бревно сруба. Это еще один способ, как правильно сделать мансардную крышу.

Этапы сооружения стропильной системы

Важным этапом сооружения мансарды является соблюдение всех правил и норм строительства

Это особенно важно для деревянного дома

Итак, первым этапом после возведения стен, является устройство подстропильных брёвен или балок. Они будут нести нагрузку от крыши, поэтому расчёт их сечения проводится в зависимости от сечения материала. Минимальный размер балок – 100 на 100 мм.

К ним, с помощью профилированных уголков, крепятся вертикальные стропила, которые также укрепляем раскосами. На вертикальные стропила укладываются и закрепляются горизонтальные балки. Количество горизонтальных балок соответствует количеству вертикальных.

Далее, к вертикальным опорам крепятся элементы стропильной системы – наклонные балки и ноги. Все элементы усиливаются растяжками и скосами. Креплением служат профильные металлические пластины. В некоторых случаях их можно заменить деревянными брусками.

Если в будущей крыше предусмотрены мансардные окна, следует позаботиться о месте их установки. Если они будут стоять вертикально, необходимо соорудить под них дополнительные части стропильной системы.

Последним этапом сооружения стропильной системы является набивка подкровельного каркаса — обрешётки. Тип и шаг обрешётки выбирают, исходи из вида используемой кровли для крыши. Если это шифер, металлочерепица или ондулин, то шаг доски делают в диапазоне 20-50 сантиметров. Если это битумная черепица, то вместо подкровельного каркаса стелют сплошной настил из листов OSB.

Монтаж каркасной системы

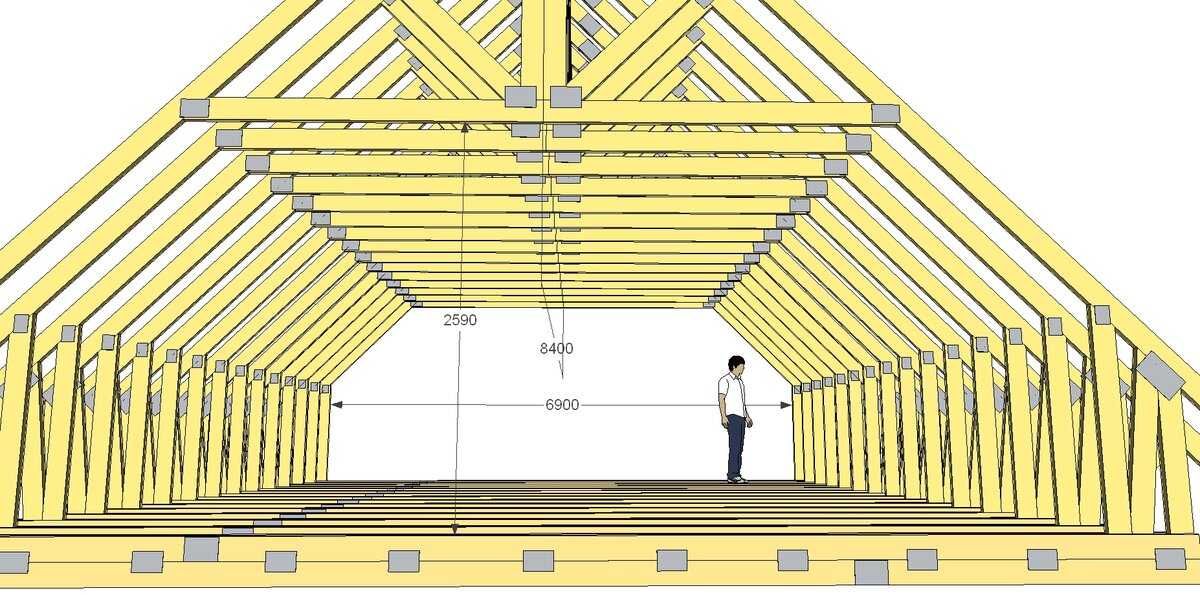

Стропильная система мансарды.

Каркасная конструкция крепится на верхний брус стены (и дом, и баня из бруса обычно имеют перепады высоты по верхнему периметру, что надо включить в расчет).

В верхней точке бруски крепим внахлест, соединяя саморезами.

Длину ската получили 4,5 метра, брусок напилен, из остатков на верхний брус стены (шаг между стропилами у нас 50 см) закрепляем брусок (15-20 см длиной) так, что бы он выступал из-за стены наружу на 6-7 см, к нему будем крепить нижнюю часть стропилины.

По готовности поднимаем первые две стропилины (они уже в верхней точке отпилены и скреплены гвоздями встык), фиксируем низ на выступающую часть бруска, формируя каркас будущей крыши.

Для начала ставим самые крайние стропила своими руками, чтобы избежать временных креплений, здесь необходим помощник.

Утепление мансарды.

Далее продольным бруском соединяем снизу верхние части стропил – это будет подоснова конька. Выставляем и закрепляем остальные стропила. Каркас проверяем на прочность и покрываем пропиткой всю конструкцию.

После, на верхнюю часть снаружи, крепим по две доски от верха вниз продольно на каждый скат – каркас завершили коньком. Обрешетку делаем из доски сверху вниз, отступая от края предыдущей доски на 25-27 см.

Длина крыши 5 м, но обрешетку делаем длиннее, оставляя ее выступать за фронтон на 20 см с каждой стороны.

Внимание! Одну из досок обрешетки на каждом скате нужно положить таким образом, чтобы нижняя сторона оказалась на 3-4 см ниже уровня верхнего бруса стены. На нижние торцы стропил закрепляем продольный брусок, длинной 5 м, расчет – закрыть визуально нижнюю часть крыши

На нижние торцы стропил закрепляем продольный брусок, длинной 5 м, расчет – закрыть визуально нижнюю часть крыши.

По окончании, сверху весь каркас покрываем фанерой, тщательно подгоняя края, чтобы получить сплошную поверхность. Обрабатываем пропиткой.

Доски обрешетки (о которых выше) положены так, что можно закрыть каркас от улицы. Иначе останется дырка наружу (толщина стропил) в 50 мм. Берем доску, размечаем места выпилок и выпиливаем пазы для брусков.

Утеплитель укладывается между каркасными брусьями.

Расчет мест и глубины вырезов такой, чтобы доска изнутри плотно прижалась к доске наружной обрешетки, а стропила плотно вошли в пазы. Так закроем отверстие наружу и изолируем каркас, от улицы закрепив эту доску на брусе стены. Когда покрывают крышей дом, делают подшивку снаружи, но дом не баня, сделаем по-другому.

Нижнюю часть стропил уже обшитой крыши закроем декоративными элементами, чтобы не торчали стропила. У нас это доска. Нужное количество досок отпилим в размер, выберем сторону поровнее, пройдем рубанком и слегка зашкурим. После этого от нижнего края в сторону стены закрепим. Все готово для покрытия крыши металлочерепицей.

На основание настилаем гидроизоляцию и листы металлочерепицы

Эту операцию лучше не делать своими руками, а поручить специалистам – материал очень требовательный к осторожному обращению с поверхностью

Заказать металлочерепицу можно в размер, определившись с цветом, фактурой и ценой, уточнить у продавца, сколько времени понадобится на выполнение заказа, но заказывать будем только тогда, когда крыша обшита и точно знаем размер скатов и длину конька. Дом требует обустройства водосливов, но на практике в бане обходятся без них.

Осталось изнутри своими руками выстелить пароизоляцию, крепить пленку надо внахлест, с перекрытием 5-10 см, проклеивая липкой лентой. Получились «лотки» с шириной 500 мм, и глубиной 50 мм. Это плита утеплителя, который укладываем в нее, фиксируя липкой лентой. На стропилах липкую ленту закрепим скобами при помощи степлера.

Технология возведения ломаной мансардной крыши

  1. Устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой

Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа

НАПОЛЬНОЕ ПОКРЫТИЕ

Основа пола – дощатый настил хвойной породы толщиной не менее 4 см по лагам с уложенными поверх балками. Промеж досок и утеплителя обязательно должен быть зазор, а между досок – не более 2 мм, от стенки – не менее 1 см. Чтобы было удобно, доски лучше пронумеровать и укладывать по порядку, монтаж ведется на саморезы.

» Важно. Сухие доски с тыльной стороны обрабатываются антисептиками против гнили, грибка, насекомых, и в целях повышения пожароустойчивости. . Дощатый пол имеет массу преимуществ

Среди них — отменная прочность и упругость. Он дешев, долговечен, если правильно уложен, хорошо ремонтируется

Дощатый пол имеет массу преимуществ. Среди них — отменная прочность и упругость. Он дешев, долговечен, если правильно уложен, хорошо ремонтируется.

Укладывать дощатый пол в помещении мансарды рекомендуется только после окончания всех запланированных строительных работ. Когда вставлены окна, установлены двери, закончены штукатурные и покрасочные работы, можно приступать к полу.

На изготовление пола идут доски из различных пород древесины – сосны, ели, пихты, кедра, березы, а также лиственницы. Их стандартные размеры: 28-45 мм в толщину и 119-135 – в ширину. Размеры лаг зависят от того, каким образом они укладываются, как правило, их ширина составляет 70-100 мм, а толщина – от 40 до 70 мм. Толщина подкладки должна быть 20-50 мм.

Следующее – лаги — это опора для полов и помостов. Ими могут быть металлические балки, бревна или брусья, расположенные горизонтально.

Прежде чем начать укладку пола, все материалы, используемые для этого, подвергаются обязательной обработке антисептическими средствами, причем, доски – только снизу по краям, а подкладка и лаги полностью со всех сторон. Для крепления к лагам досок служат гвозди. Но для удобства при дальнейшем ремонте лучше использовать саморезы.

Тщательно проведенные подготовительные работы значительно облегчат укладку пола. Прежде всего нужно избавиться от старого пола, если он есть. Затем приступить к выравниванию и очистке поверхности, хорошо заделать щели между плитами перекрытий и стенами, не оставляя никаких зазоров. И, конечно же, убрать строительный мусор.

Несмотря на то, что деревянные полы сами по себе очень теплые, при желании можно воспользоваться вспененным утеплителем. Его располагают слоем на гидроизоляционный материал.

Наконец, заключительная операция — собственно монтаж половой доски. Окончательно убрав строительный мусор, приступают к укладке досок на лаги – гребнями в одну сторону в один слой. Доски должны плотно прилегать друг к другу. Гребни заводятся в пазы при помощи молотка. Гвозди или саморезы крепят в основание гребня таким образом, чтобы они не выступали. В конце надо еще раз проверить пол на наличие неровностей и торчащих гвоздей.

И еще одна деталь. При настилке полов по всему периметру помещения между стенами делается небольшой зазор, примерно сантиметр, для укладки звукоизоляции. Эстетика не пострадает – поможет плинтус. Зато в будущем при тепловом расширении основания можно избежать искривления полов.

Элементы конструкции мансарды

У каждой мансарды свои элементы конструкции, однако, в целом мансардное помещение состоит из таких элементов:

  • Мауэрлат. Это деревянные балки, их укладывают по периметру стен, после чего закрепляют к стенам надежными крепежами. Именно к мауэрлату закрепляется стропильная система.
  • Стропила представляют собой ребра жесткости, они сбиваются под определенным углом.
  • Коньковый прогон это верх стропил.
  • Обрешетка изготавливается из деревянных досок, на обрешетку закрепляются изоляционные материалы и кровельный материал.
  • Диагональные связи используют, чтобы придать мансарде дополнительной прочности, этими связями соединяют стропила, стойки и балки.
  • Опоры, устанавливаемые внутри мансарды, делают конструкцию более устойчивой, особенно когда площадь мансарды большая. Внутренние опоры применяются в качестве подпорок стропил и конькового прогона.
  • Изоляционные материалы, включающие звукоизоляцию, утеплитель, паро-, гидроизоляцию.

Типы конструкций мансард

Прежде чем строить мансарду, важно определиться, какой она будет иметь тип устройства. Разделяют мансарды на такие виды:

Разделяют мансарды на такие виды:

  • одноуровневые;
  • двухуровневые.

Кроме того, крыши мансарды бывают:

  • 1-скатными;
  • 2-скатными;
  • ломаными;
  • 4-скатными;
  • вальмовыми;
  • полувальмовыми;
  • с балконом.

Самыми простыми в устройстве являются 1-скатные крыши, так как у них отсутствует конек. У такой крыши стены имеют разную высоту, благодаря чему образуется скос, его угол должен быть в диапазоне от 35 до 45 градусов. 1-скатные виды наиболее дешевые.

2-скатные — это самый популярный вариант, он имеет множество разных видов исполнения.

При небольших финансовых затратах можно создать требуемую площадь помещения. 2-скатные крыши могут быть симметричными, когда конек расположен строго посередине здания, или ассиметричными, в этом случае конек смещается от центра.

Двухскатная мансарда имеет прямые фронтоны, комната получается в форме трапеции. Ломаные крыши также имеют два ската, однако их устройство гораздо сложнее.

Стены

Утепление

В первую очередь в мансарде необходимо утеплить стены, что поможет избежать значительных теплопотерь. В качестве утеплителя лучше всего приобрести минеральную вату.

Сначала укладывается гидроизоляционный слой. Материал закрепляется внахлест при помощи вбитых реек или строительного степлера.

Следующий этап – это выбор расположения всех стен. В зависимости от данного фактора гидроизоляционный материал можно укладывать между стропилами, оставив небольшой зазор для циркуляции воздуха.

Необходимо помнить о том, что при наличии кирпичной перегородки утеплитель стоит закреплять с двух сторон стены. На внутренней части материал укладывают вместе с гидроизоляционным слоем, а на внешней используется гидроизоляция и утеплитель, поверх которых монтируется гипсокартон либо вагонка. При этом скаты необязательно утеплять. Достаточно прикрепить к ним немного гидроизоляционного материала, чтобы защитить помещение от лишней влаги.

Подготовка перегородок

Чтобы выполнить зонирование мансарды, следует сделать несколько перегородок.

  • От последнего бруса на потолке до самого пола необходимо установить доску шириной в 10-15 см и толщиной в 2 см.
  • Затем выполняется установка горизонтальных брусков.
  • Перегородка с обратной стороны обшивается досками, между которыми необходимо оставить промежуток в 0,5 мм.
  • С внутренней стороны закрепляется слой гидро- и теплоизоляции.

Только после выполнения этих работ можно приступать к отделке мансарды гипсокартоном.

Для выполнения межкомнатных перегородок необходимо подготовить специальные основания из дерева. Ширина перегородки должна составлять от 10 до 15 см. Некоторые мастера предпочитают использовать швеллер. Такие профили закрепляются в стене с обеих сторон саморезами. Внутри конструкции необходимо опустить швеллер, а затем установить эти изделия по горизонтали. С одной стороны перегородку обшивают отделочным материалом. Так, гипсокартон крепят саморезами к металлической конструкции, а вагонку закрепляют гвоздями на горизонтальных брусках. После этого необходимо приступить к отделке второй стороны.

Обшивка гипсокартоном

Разобраться с тем, как обшить мансарду гипсокартоном, сможет даже начинающий мастер. Так, в первую очередь необходимо обшить фронтоны и скаты, а после этого наступает черед потолка.

  • Для обшивки скатов на стропилах необходимо закрепить бруски на расстоянии 1 м.
  • Затем в этих пробелах бруски устанавливаются по горизонтали.
  • Далее происходит установка гипсокартона на основу.
  • После этого остается заделать дыры и щели.

Обшивка вагонкой

Существует много вариантов внутренней отделки мансарды, фото которой это подтверждают. Так, особенно часто для этой цели используется вагонка. Ее аккуратно нарезают и прикрепляют к деревянной основе с помощью гвоздей в местах стыка. После каждого листа необходимо проверить расположение материала с помощью уровня. Если этого не сделать, то перекос будет неизбежен. По окончании работ вагонку необходимо покрыть лаком.

Обшивка фанерой

Если по каким-то причинам не хочется использовать гипсокартон или вагонку, то можно приобрести обычную фанеру. В таком случае поверхность стен будет ровной, а значит, для финишной отделки идеально подойдут как обои, так и краска.

Для отделки мансарды используется фанера шириной в 1,25-1,52 см, длиной в 1,52-2,5 м, толщиной в 3-5 мм. Лучше всего отдать предпочтение влагостойкому материалу, поскольку в мансарде протечки не исключены.

Фанеру монтируют на каркас, используя для закрепления гвозди или саморезы. В центральной части материал располагают с промежутками в 30 см. Также необходимо оставлять зазоры в 3 мм. Они не понадобятся, если у фанеры представлены шпунтованные края. Отделку начинают со скатов и фронтонов, а затем приступают к обшивке потолка.

Обшивка OSB -плитой

Преимуществом OSB-плит является возможность закрепления материала непосредственно к стропилам. Другими словами, установка дополнительного каркаса, необходимая при отделке мансарды гипсокартоном, в данном случае не потребуется. Для закрепления подойдут обычные гвозди. Перед началом работ необходимо убедиться в том, что поверхность идеально ровная. Для внутренней обшивки лучше всего использовать шлифованные изделия, ведь с ними работать намного проще.

Благодаря применению OSB -плит стены мансарды можно отделать обоями или тканью, предварительно прогрунтовав поверхность составом с добавлением клея ПВА и нанеся слой латексной шпаклевки. Также на OSB -плиты можно нанести пульверизатором или кистью акриловую и масляную краску. Водоэмульсионный состав лучше использовать только для внутренней или внешней отделки, ведь из-за него плита может выгнуться.

в начале исполнения работ

Намечая устройство мансарды на древнем доме, первое, что нужно выполнить, — это удостовериться, что фундамент вашего сооружения способен держать добавочную нагрузку.

Если у вас появились подозрения, то правильно будет закрепить фундамент или, если это вполне можно, передать нагрузку мансарды на индивидуальное основание.

Следующим моментом в строительстве мансарды в не новом доме считается решение вопроса строительные конструкции, она может быть разной формы и станет определять внешний вид дома, являясь очень важной частью фасада. Формы популярных кровель для дома за городом

Для мансарды рекомендуется подбирать вальмовую форму кровли

Формы популярных кровель для дома за городом. Для мансарды рекомендуется подбирать вальмовую форму кровли.

Это только как может показаться сразу вам кажется, что если на древнем доме древесные стропилины смогли выдерживать покрытие для кровли, то и снова поставленные отлично управятся с такой задачей. Как считают профессионалы, от угла наклона и других конструктивных свойств конструкции стропилин (стропилины наслонные, висячие, двускатная кровля) нагрузка на стены сооружения меняется.

Итак, нужно делать чертеж с техническим расчетом новой системе стропилин — собственно под вашу мансарду.

Чтобы провести технический расчет стропилин, воспользуйтесь установленными ремонтными нормами:

Шаг стропилин (мм)

Длина стропилин (мм)

3000 3500 4000 4500 5000 5500 6000 2150 100Х150 100Х175 100Х200 100Х200 100Х250 100Х250 — 1750 75Х150 75Х200 75Х200 100Х200 100Х200 100Х200 100Х250 1400 75Х125 75Х175 75Х200 75Х200 75Х200 100Х200 100Х200 1100 75Х150 75Х150 75Х175 75Х175 75Х200 75Х200 100Х200 900 50Х150 50Х175 50Х200 75Х175 75Х175 75Х250 75Х200 600 40Х150 40Х175 50Х150 50Х150 50Х175 50Х200 50Х200

Самой подходящей системой для мансарды считается использование двускатной ломаной крыши. На сегодня таких построек, у каких «четко выражается» мансарда, довольно много. Это или полностью новый дом, на каком заблаговременно спроектирована мансарда, или она пристроена к древнему дому, который с самого начала был практичным и толстостенным. Использование двускатной ломаной крыши предоставляет на стены высокую нагрузку, чем односкатная кровля. Но для чердачного помещения она, разумеется, значительно комфортнее. Технология ломаной крыши дает возможность на древнем здании «отбить» жилищную площадь максимально. Устройство чердачного помещения большой его частью имеет поменьше наклонных стен, чем при использовании односкатной крыши.

Но, как считают профессионалы, устройство двускатной ломаной конструкции стропил, какая не имеет очень много несущих опор, значительно слабее односкатной конструкции крыши. В основном, постройка двускатной ломаной крыши учитывает применение наслонных стропилин, каким нужны тяжелые стены сооружения, способны выдерживать вертикальную и горизонтальную нагрузку.

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Вот вам на выбор ряд кровельный материалов:

  • Металлочерепица;
  • Профнастил;
  • Шифер;
  • Мягкая кровля;
  • Черепица.

Этот список можно продолжить, выбор в любом случае останется за вами.

Для установки любой из этих кровель, требуется собственная конструкция стропил. В первую очередь из-за веса. Так, например шифер или цементная черепица весьма тяжелые, поэтому требуют дополнительного укрепления основы.

Металлочерепица легкий материал, но подвержена коррозии со временем, поэтому в местности, где идут частые осадки это не лучший выбор.

Кровельный материал

Подготовка помещения к обшивке — обязательный этап работ

Мансарда — помещение чердачного типа. В нем потолок и стены выполняют функцию крыши дома. Во многих частных домах мансарда занимает полностью весь верхний этаж. Поэтому многие владельцы построек с таким чердачным помещением решают сделать из него полноценную комнату, где можно спать, развлекаться, отдыхать, заниматься спортом.

Перед тем, как заняться непосредственно внутренней отделкой мансарды, следует:

  1. позаботиться о её утеплении;
  2. выполнить монтаж специальных перегородок, необходимых для зонирования помещения;
  3. провести качественную паро- и теплоизоляцию скатов крыши.

Основы расчета каркаса мансардных крыш

Цель расчётов – найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная

После чего ведётся конструктивный расчёт, где учитываются факторы:

  • Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
  • Ветровые нагрузки. Являются переменными, действуют на все элементы.
  • Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
  • Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты

Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки

Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

  • Шаг стропил соответствует размерам утеплителя.
  • Ширина стропил соответствует толщине утепления.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
