Сборно-монолитные перекрытия: особенности, виды и монтаж

Нюансы монолитного строительства

Все основные требования к процессу создания монолитных конструкций из железобетона – в том числе и перекрытий, изложены в своде правил 52*103*2007.

На заметку: Эти правила относятся только к конструкциям из тяжёлого бетона, заливаемым без предварительного напряжения арматуры.

Возведение монолитного каркаса здания

• При проектировании любого здания выбирается КС (конструктивная система), в которой все несущие элементы увязываются так, чтобы обеспечить строению максимальную устойчивость и прочность.
• Определяющим фактором здесь является применяемый массово строительный материал: дерево, металл, сборный или монолитный железобетон. Так как темой данной публикации является монолит, именно о нём и будем вести речь.
• Монолитное перекрытие может устраиваться и по сборным ЖБ стенам, и по каменной кладке. Тут многое зависит от типа конструктивной системы, и основные из них представлены ниже:
  1. Колонная система, где основным несущим элементом являются колонны;
  2. Стеновая система, где все нагрузки воспринимают стены;
  3. Смешанная, где нагрузки распределяются между колоннами и стенами.

Варианты конструктивных систем

На заметку: При строительстве многоэтажных зданий, перекрытия для нижних этажей нередко проектируют в одной системе, а для верхних – в другой.

Какими бывают перекрытия в монолите

Монолитные перекрытия могут быть:

Плоскими. Их обычно проектируют для зданий с пролётами между колоннами или стенами менее 8 метров. Это обычный, наиболее часто применяемый, вариант для гражданского строительства;

Плоские перекрытия в строящейся жилой многоэтажке

Ребристыми. Применяют при пролётах до 12 метров, чаще в промышленном строительстве.

Ребристое перекрытие в административном здании

Кессонными. Их рекомендуется устраивать в помещениях зального типа – как производственных, так и жилых. За счёт углублений в перекрытии улучшается акустика помещений, и появляются широкие возможности для дизайна потолка.

Перекрытие кессонного типа

Пустотными. Применяют там, где необходимо максимально снизить вес конструкции. Чаще всего это перекрытия большой площади в одноэтажных зданиях.

Вариант монолитного пустотного перекрытия

Необходимую конфигурацию перекрытие принимает за счёт использования при заливке специальных форм:

Общие требования к плитам

Главными параметрами, от которых зависит прочность и надёжность заливаемого перекрытия, являются:

1. Габариты в поперечном сечении – а именно, толщина плиты;
2. Класс применяемого бетона, который определяет его прочность на сжатие;
3. Содержание в плите продольной арматуры, количество которой определяется, исходя из длины пролётов и предполагаемых нагрузок на перекрытие.

Стандартная плита со сплошным сечением обычно имеет толщину не менее 160, но не более 250 мм. Бетон для заливки должен применяться класса В20, не ниже. Толщина всех прочих плит варьируется от 250 до 500 мм, с применением бетона класса В25.

Пустотные блоки в качестве вкладыша

Армирование

Согласно правилам, плоские плиты армируются:

1. Продольно, в два ряда — вдоль верхней и нижней плоскостей;
2. Поперечно, с распределением арматуры по всей площади и усиления в местах опирания плиты на стены или колонны;
3. На участках в концах плит должна устанавливаться арматура в виде П-образных хомутов, позволяющих произвести анкеровку концов продольных стержней.

Типы железобетонных перекрытий

В 50-х годах прошлого века в СССР стало активно развиваться производство железобетонных изделий, позволяющих в сжатые сроки возводить жилые дома и целые районы, пусть и не слишком привлекательные внешне, зато недорогие и надежные.

Строители по старинке пытались использовать монолитный способ, при котором конструкция заливается по опалубке, смонтированной на территории объекта. Однако учитывая суровый климат большинства регионов страны, когда на прогрев бетонной смеси для ее достаточного твердения при отрицательных температурах приходилось тратить немалые средства, каркасный метод стал особенно актуальным. В частности, сборные железобетонные перекрытия.

Монолитное перекрытие

Но это не означает, что использование монолита прекратилось. Данный метод оправдан в ситуациях, когда зданию необходимо обеспечить достаточную пространственную жесткость или устойчивость к динамическим перегрузкам. Однако эти требования почти не распространяются на жилые многоэтажки и частные постройки.

При строительстве жилых домов обычно используют плиты заводского изготовления. Их и сегодня изготавливают по стандарту 26434, введенному в 1985 году. Периодически этот ГОСТ переиздается с небольшими нововведениями.

Многопустотные плиты наиболее востребованы в строительстве многоэтажек. Для них прописан отдельный ГОСТ 9561, введенный в действие в 2016 году. В стандарте указаны:

1. ТУ для производства железобетонных плит;
2. габариты изделия;
3. методика производственного контроля;
4. правила транспортировки и хранения изделия.

Обратите внимание! Пустотные плиты перекрытия — хрупкий материал, и к штабелированию (как для хранения, так и для перевозки), предъявляются повышенные требования

• плиты должны всегда находиться только в горизонтально и не более пяти единиц в высоту.
• компенсирующие подкладки ставятся точно под монтажными петлями и точно по одной вертикали.

Правила выполнения работ

1. Укладка смеси осуществляется только горизонтально, толщина во всех местах должна быть одинаковой. Если вы хотите наглядно увидеть, как выполняются все работы – рекомендуем посмотреть видео в Сети.
2. Каждый последующий слой бетонной смеси нужно класть до тех пор, пока не схватился предыдущий. Специалисты это время определяют в лабораторных условиях. Если же технологию не соблюдать – может образоваться производственный шов.
3. Если случилось так, что процесс бетонирования был прерван, следующий этап можно осуществлять лишь по истечении 36 часов – после того, как будет окончен процесс схватывания.

Безбалочное монолитное перекрытие: бетонировка

Это именно тот случай, при котором экономить и прибегать к технологии самостоятельного приготовления бетонной смеси крайне не рекомендуется. Не потому, что возникают сомнения по поводу правильности приготовления бетона (с этим как раз справиться несложно), а потому, что вряд ли у вас получится приготовить бетон сразу в нужном количестве, так, чтобы залить перекрытия одним заходом. А именно этот момент и является основополагающим, он даже отражен в названии данного типа перекрытий – монолитное, что означает цельное, единое и неделимое. А о какой монолитности может идти речь, если перекрытия будут заливаться частями по мере приготовления бетона? Сами понимаете, что в этом отношении заливка монолитного перекрытия должна производиться из купленного и приготовленного сразу в необходимом объеме бетона. Мало того, для его подачи наверх понадобится бетононасос (некоторые бетономешалки оборудуются таковым).

Заливка монолитного перекрытия фото

А в целом непосредственный процесс заливки перекрытий очень простой, и тонкостей здесь практически нет – выделить можно только один момент. Это виброупрессовка бетона в опалубке, которая выполняется специальным глубинным вибратором. За неимением такового можно обойтись и старым, как говорится, дедовским способом – обыкновенной палкой, с помощью которой осаживается бетон.

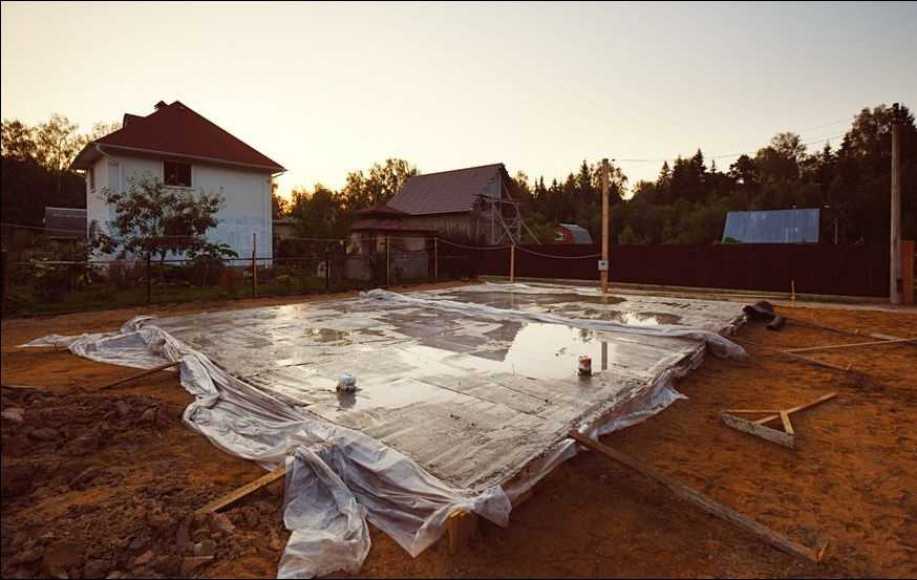

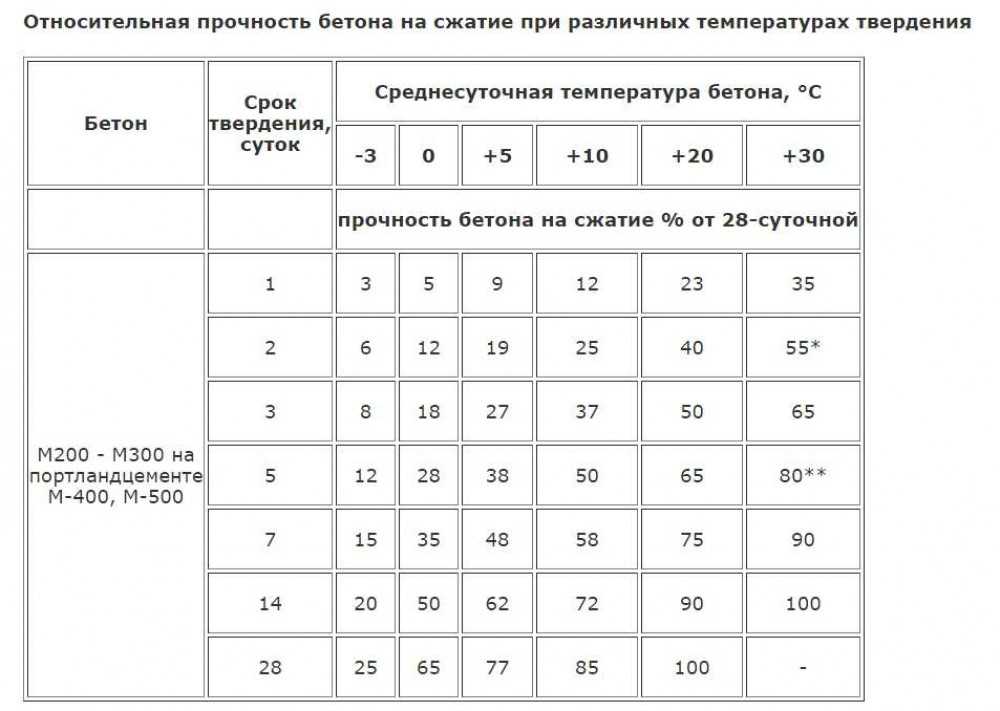

В заключение скажу несколько слов о контроле застывания бетона, без которого монолитное перекрытие своими руками может получиться некачественным. Высыхать бетон должен долго – для этого его искусственно лишают возможности отдавать влагу в атмосферу. Его попросту накрывают тонкой целлофановой пленкой сразу после того, как по нему можно будет передвигаться, не боясь оставить следы. Но перед тем, как укрыть бетон целлофаном, его нужно обильно смочить водой.

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

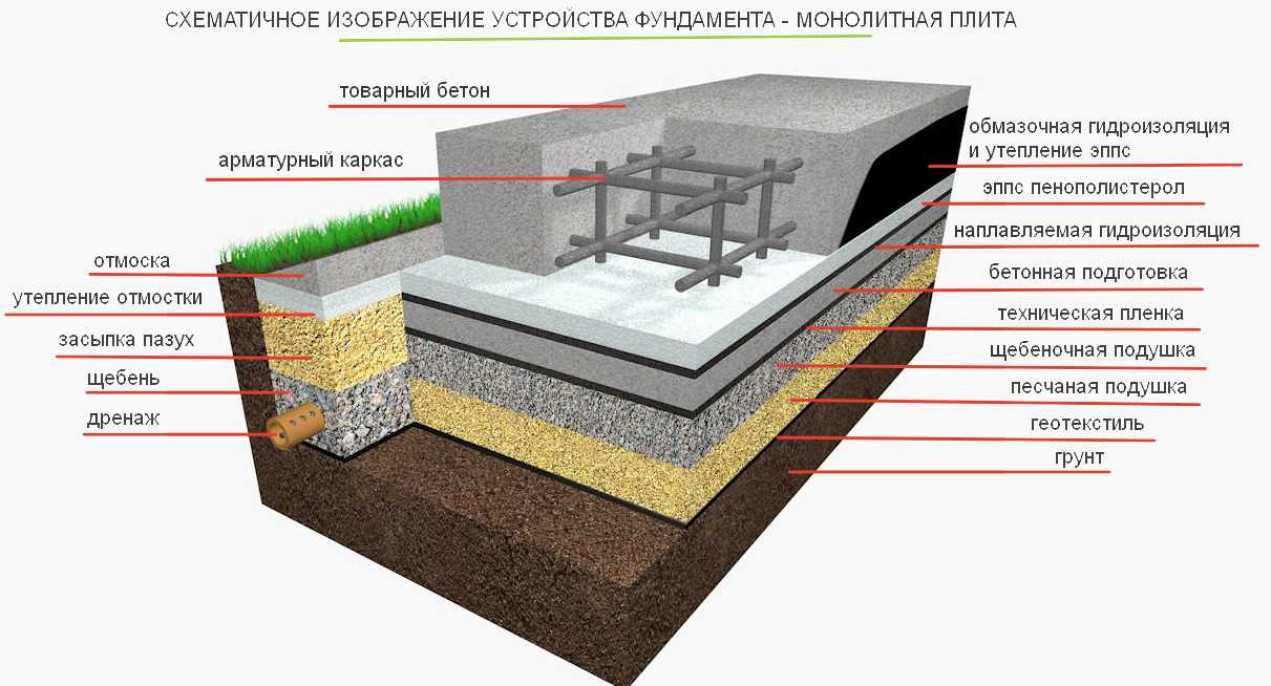

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

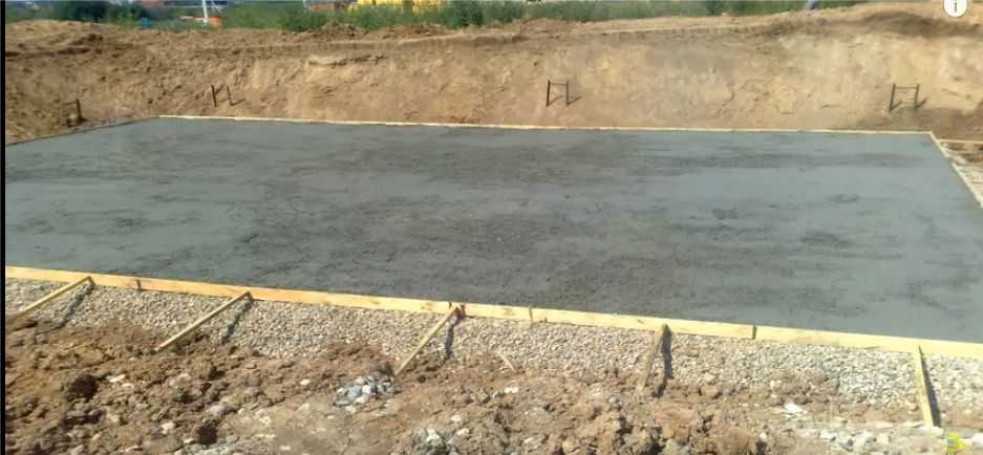

Классический вариант фундамента монолитная плита без утепления

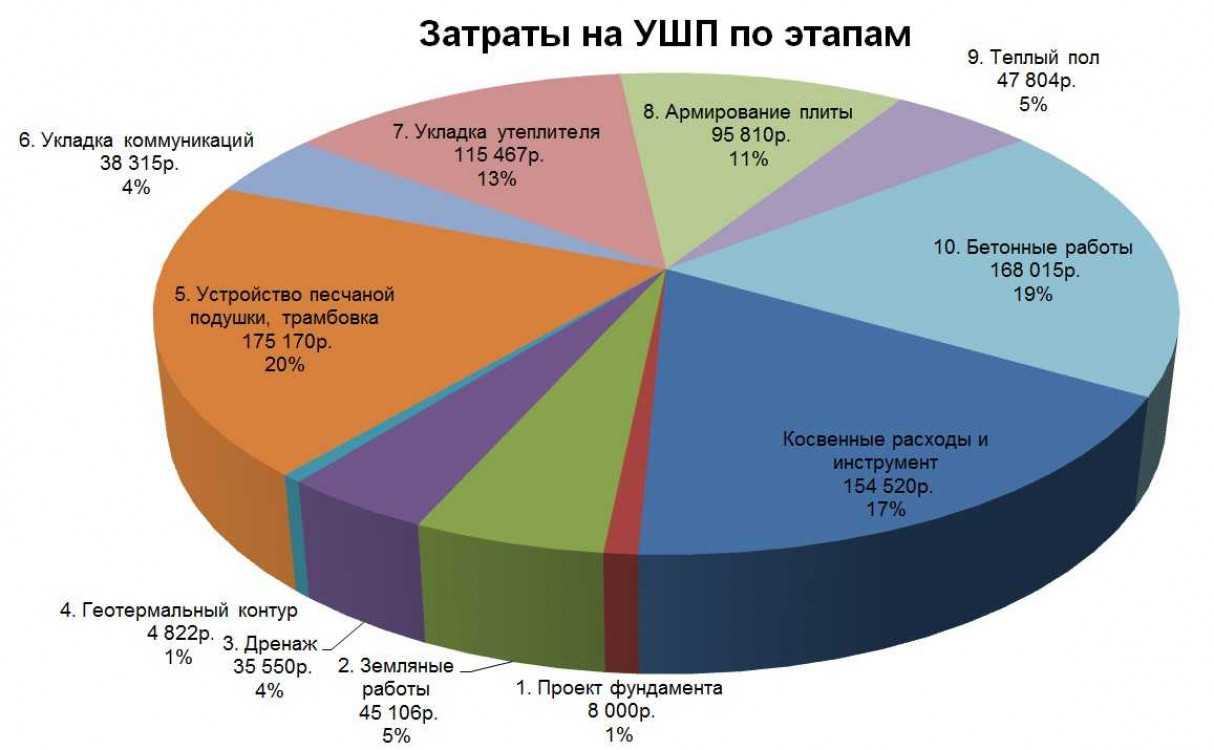

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией. УШП — утепленная шведская плита со встроенным теплым полом

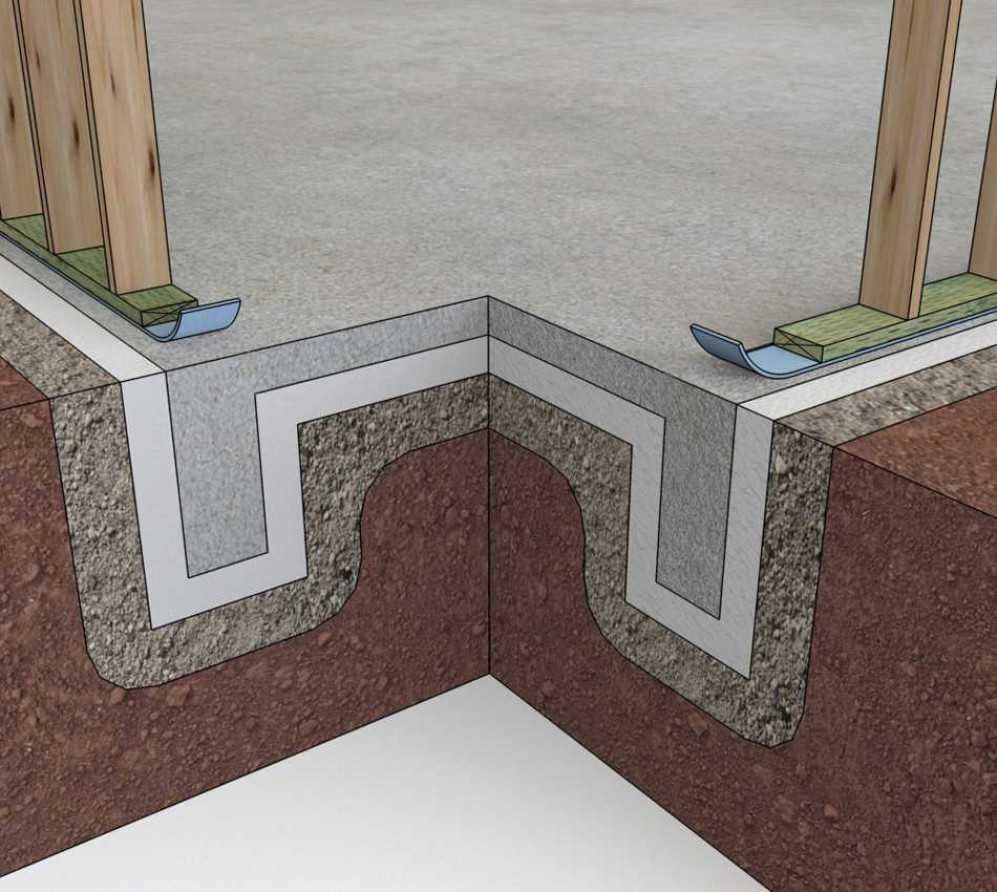

• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

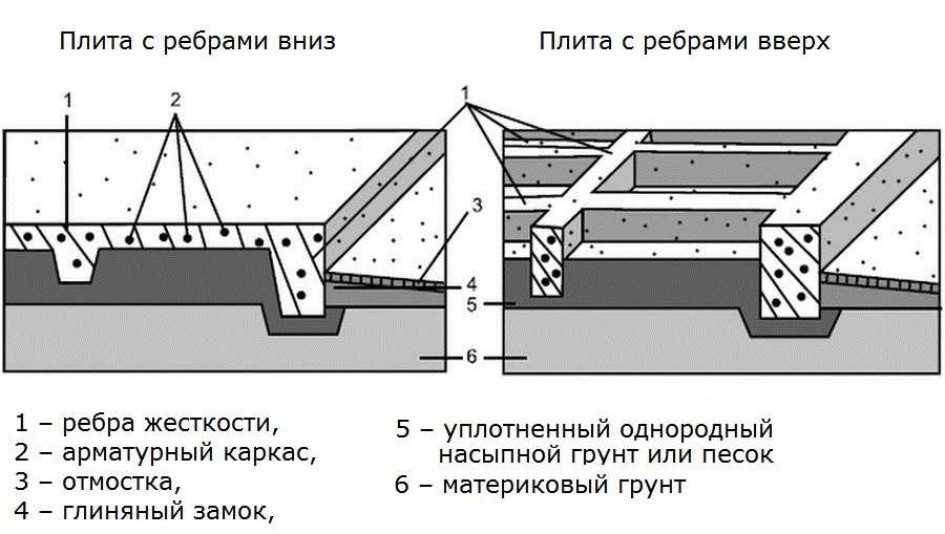

Так выглядит в разрезе русский плитный фундамент

Монтаж опалубки

Монтаж опалубки — самый трудоемкий этап изготовления железобетонной плиты.

Необходимые для установки и изготовления опалубки материалы:

Рисунок 1. Схема опалубки: А — шаг ригеля, В — шаг поперечных балок опалубки, С — шаг между стойками.

• деревянный брус сечением 100х100 мм;
• влагостойкая (ламинированная) фанера толщиной 20-25 мм;
• деревянные доски (50х150 или 70х200 мм).

Основные инструменты:

1. Стойки телескопические, служащие опорой опалубке и позволяющие регулировать высоту конструкции.
2. Унивилки (универсальные вилки, вильчатые головки, «корона»), необходимые для вставки продольных несущих балок.
3. Треноги, поддерживающие телескопические стойки во избежание перекоса.

Использование стоек надежнее самодельных деревянных опор, каждая выдерживает вес в 900-2000 кг, они идеально регулируют высоту опалубки и имеют высокую сопротивляемость деформации. При необходимости стойки можно взять в аренду. На каждую телескопическую стойку понадобится 1 тренога и 1 унивилка.

Дополнительные инструменты:

• уровень;
• топор;
• молоток;
• нивелир;
• ножовка по дереву;
• гвозди.

Монтируется опалубка после того, как стены цокольного, первого или второго этажа здания подняты на указанную в проекте высоту. Схема расположения элементов опалубки показана на рис. 1, где:

1. Расстояние «А» — шаг ригеля (расстояние между продольными балками);
2. Расстояние «В» — шаг поперечных балок опалубки;
3. Расстояние «С» — шаг между стойками, зависящий от сечения (для деревянных стоек).

Этапы установки опалубки перекрытия:

Схема установки опалубки под монолитное перекрытие.

1. С помощью нивелира или уровня по периметру пролета отбивается уровень низа будущего перекрытия. Это необходимо для вычисления высоты опалубки.
2. Устанавливаются телескопические стойки. Сначала по краям помещения на удалении 20-25 см от стен, затем в середине с шагом между стойками 0,8-1,2 м. В случае использования деревянных стоек, они должны быть изготовлены из сплошного массива дерева.
3. На стойки сверху укладываются ригели (швеллер, двутавровая балка, продольный брус), предназначенные для удерживания стола опалубки, с расстоянием между ними 0,6-1,8 м (в зависимости от толщины ригеля).
4. Сверху продольных брусьев (ригелей) укладываются поперечные балки с шагом 0,4-0,6 м.
5. На поперечные балки кладутся листы фанеры. При использовании вместо фанеры обрезных досок они вплотную подгоняются друг к другу. Края горизонтальной опалубки должны упираться в стены, не оставляя зазоров.
6. Проверяется соответствие горизонту.
7. Дощатый настил застилается плотным полиэтиленом.
8. Устанавливается вертикальное ограждение опалубки с учетом захождения края монолитных перекрытий на стены на расстояние 150-200 мм. При установке «бортика» тщательно подгоняются углы.

Разбирают опалубку не ранее, чем через месяц после заливки бетона, соблюдая все необходимые меры предосторожности

Подготовка к заливке монолитного фундамента

Заливка фундамента – это завершающий этап сооружения монолитной плиты. Предварительно проводят несколько других мероприятий для того чтобы подготовить необходимую участок для заливки воды. Перед заливкой делают следующее:

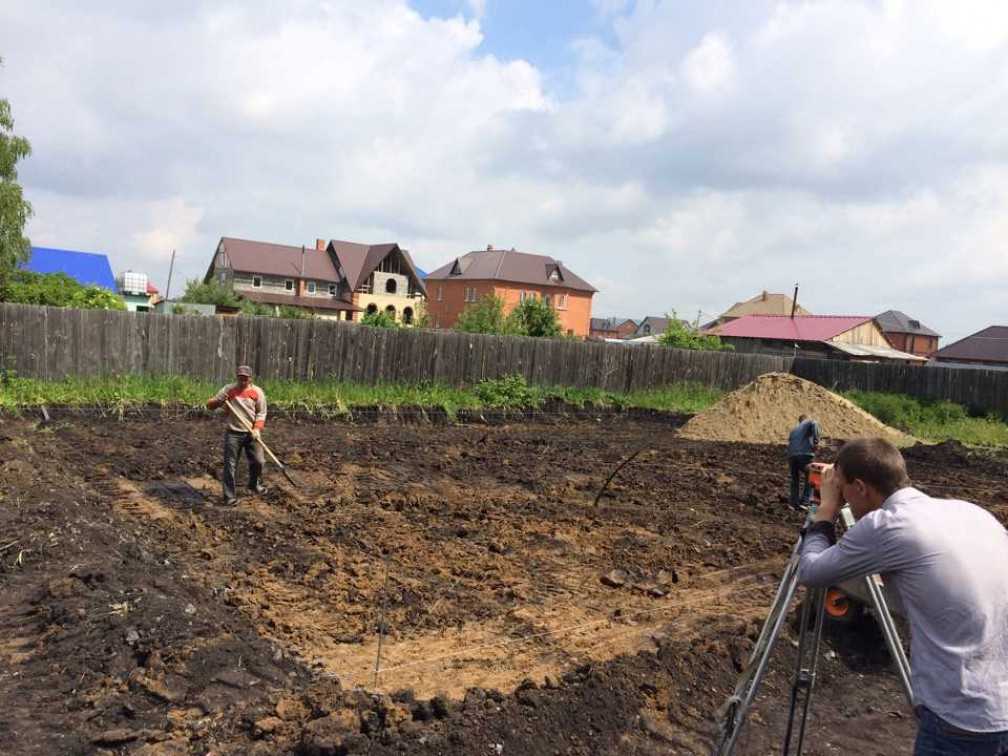

Изначально необходимо выровнять участок, на котором будет располагаться плита и снимают с него верхний слой грунта. На данном этапе рассчитывают глубину залегания фундамента, в соответствии с чем выкапывают котлован.

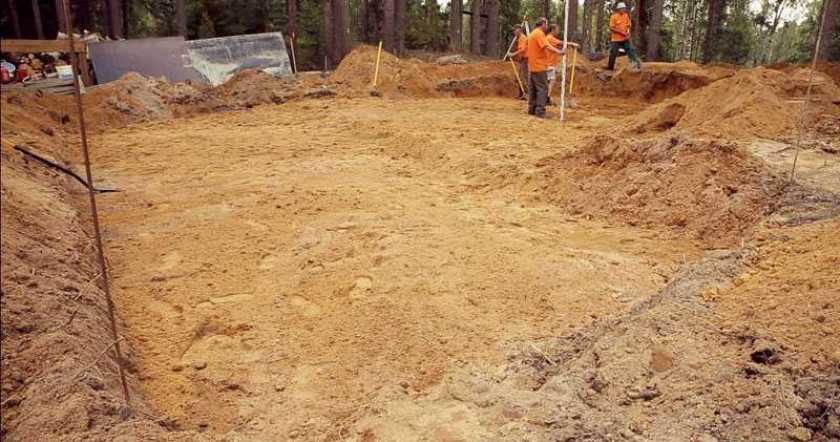

Котлован под монолитный фундамент, вырытый на неровном участке.

Следует провести дренажную систему, которая будет отводить грунтовые воды от фундамента здания, предотвращая его разрушение.
Необходимо насыпать дренажную подушку, чаще всего для этого используются в песок или мелкий щебень. Во время засыпания материала его обязательно тщательно утрамбовывают. Толщина такого слоя составляет не менее 30 см.

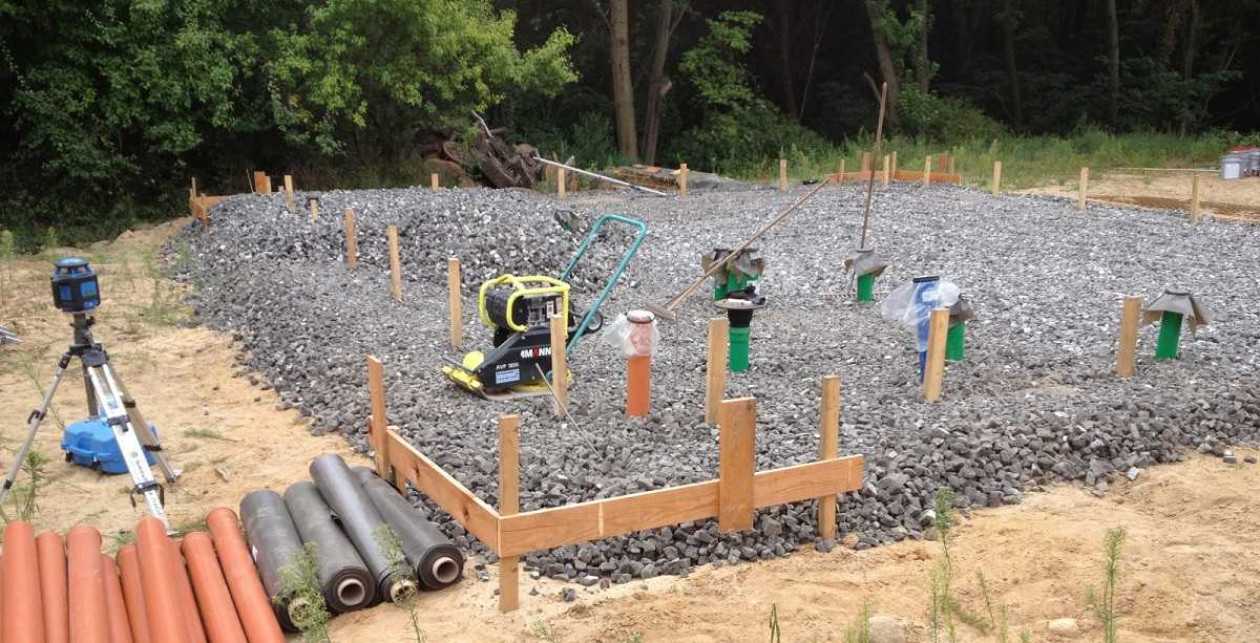

Утрамбовка песчаной подушки под монолитную плиту.

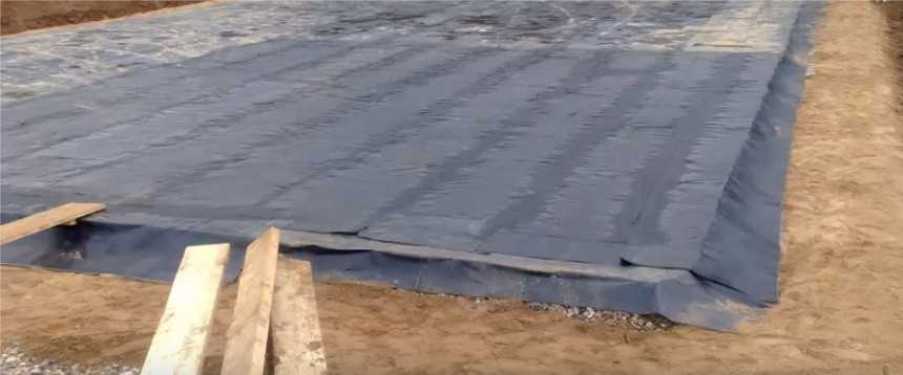

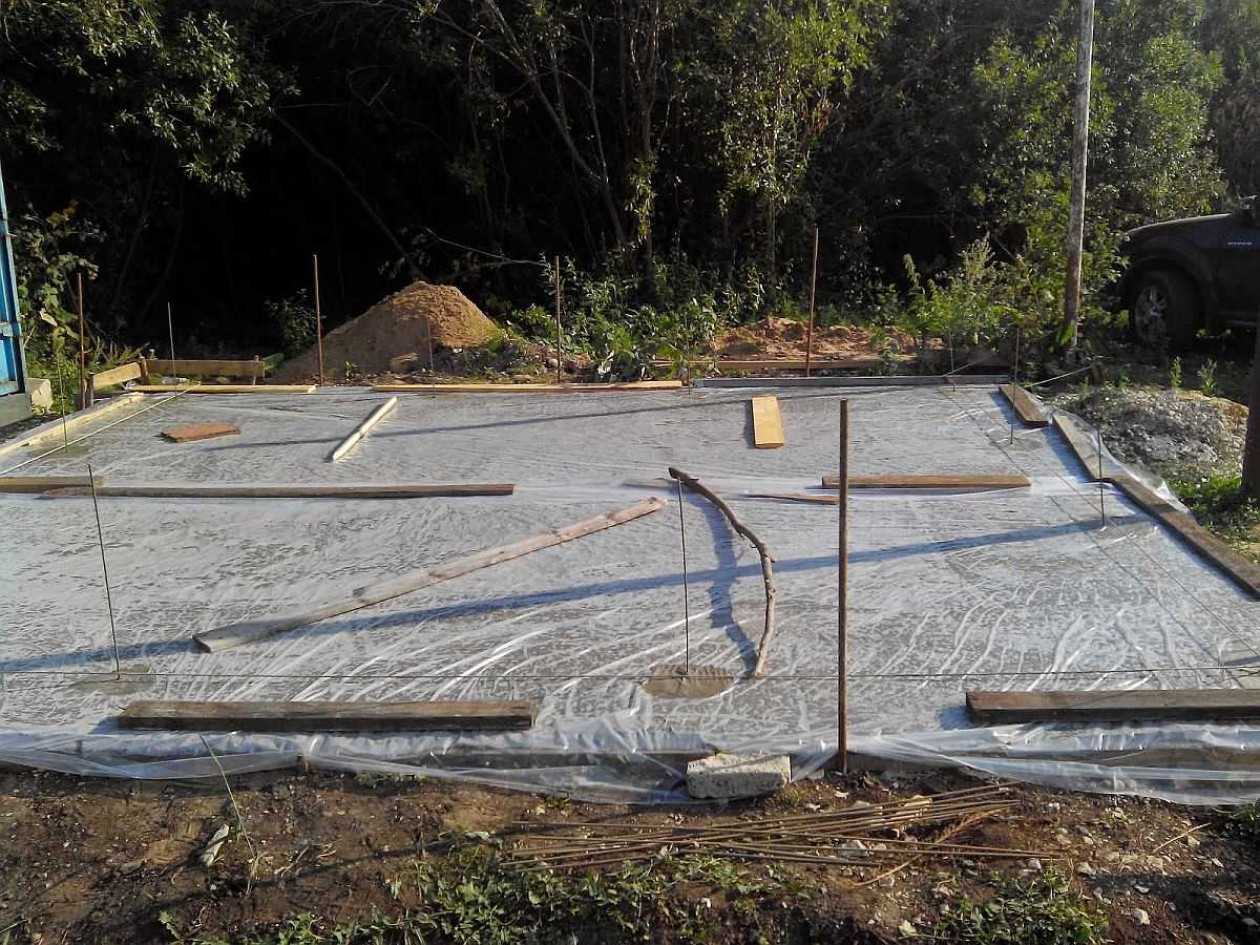

После требуется обеспечить гидроизоляционный слой при помощи укладки полиэтиленовой пленки и рубероида.

Выставляется опалубка из досок, толщина которых должна быть не менее 3 см

Очень важно опалубку сделать крепкой и прочной, она необходима для задержки бетона непосредственно в котловане.
Смонтированная опалубка под МФ.

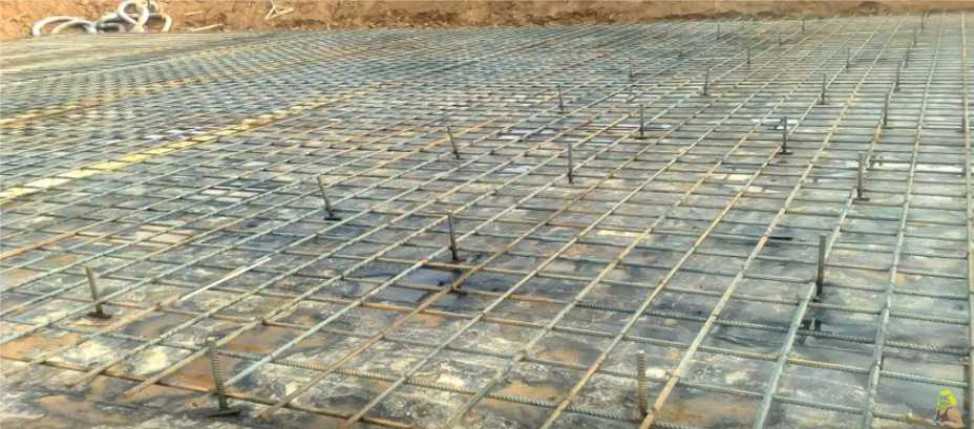

Производится обустройство арматурного каркаса, для которого используются прутья с сечением в 10-15 мм. Технология укладки арматуры крестообразная, связывание прутьев обеспечивается при помощи проволоки

Арматурное усиление располагают от верха и низа плиты на расстоянии 5 см.
После того, как все указанные пункты процесса выполнены, можно приступать к непосредственной заливке основания.

Расчет нагрузки на плиту и её параметров

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа или усилением отделки пола. В результате превышения нагрузки на перекрытие оно может просто лопнуть и обрушиться.

Чтобы грамотно рассчитать параметры конструкции перекрытия при рекомендуемой несущей способности, лучше доверить выполнение работ профессионалу. В крайнем случае, можно использовать онлайн калькулятор, в который заносят все данные по используемым для монолита материалам и его параметрам:

• Длина и ширина пола второго этажа;
• Высота перекрытия;
• Марка используемого бетона;
• Нагрузка на 1м2 перекрытия (принимается за предполагаемое значение 450-500 кг/м2).

Благодаря имеющимся данным можно высчитать сечение прутов арматуры, которые будут выдерживать сопротивление на прогиб и растяжение.

Чтобы высчитать толщину перекрытия (то есть его высоту) необходимо использовать коэффициент 1:30. Здесь 1 означает высоту монолита, а 30 — длину пролета от одной наружной стены до другой. К примеру, если дом имеет длину пролета 8 м, то 800:30=26,6 см. Соответственно для длины пролета 6 м высота перекрытия будет 20 см.

Установка опалубки

Схема монолитного перекрытия из железобетона.

Перед тем как залить перекрытие между этажами, над подвалом, под чердаком и т.п. нужно построить надежную опалубку, способную выдержать массу заливаемого бетона. После его застывания вес монолита будет распределяться по стенам, на которые он обопрется. Кроме того, прочность плите придаст арматура, но она никак не сможет удержать жидкий раствор.

Итак, бетонирование площадок делится на 3 этапа:

1. Монтаж опалубки.
2. Строительство армирующей решетки.
3. Заливка раствора.

Начинать нужно именно с установки опалубки, так как необходимо будет точно выверить ее по горизонтали, а сделать это после закладки арматуры будет затруднительно, а в некоторых случаях и вовсе невозможно.

Опалубочная конструкция под бетонную площадку — сложное сооружение, монтаж которого трудно провести в одиночку. Вначале следует рассказать о более легком варианте ее устройства, с которым строитель сможет справиться самостоятельно. Такую опалубку можно устанавливать только в помещениях с небольшой площадью, в которых для подпорки ее центральной части не потребуются стойки или будет достаточно 1 ряда. Такую опалубку можно устраивать в помещениях, расстояние между стенами в которых не превышает 3 м.

Для ее возведения потребуются:

Опалубка плиты перекрытий.

• брусья 50х100 мм;
• брусья 50х150 мм;
• анкерные винты или болты 10х100 мм;
• саморезы;
• влагостойкая фанера толщиной от 18 до 22 мм;
• плотная полиэтиленовая пленка;
• гидроуровень;
• отбивочный шнур с мелом;
• рулетка;
• перфоратор;
• дрель-шуруповерт;
• электролобзик.

Учтите, что брусья обоих ярусов опалубки будут укладываться на ребро. Продольные (50х100) будут крепиться на двух противоположных (и более протяженных) стенах, а поперечные (50х150) — сверху них. Делая замеры, учтите, что расстояние (c) от продольных брусьев до потолка вычисляется по формуле: c=a+b (a — ширина поперечной балки, b — толщина фанеры).

Для определения горизонтали на стенах используйте уровень, шнур и мел. Высверлите в продольных балках отверстия под анкеры. Шаг между ними — 50 см. Сделайте отметки на стенах и высверлите отверстия в них. Закрепите брусья. Уложите на них перемычки на расстоянии в 0,5 м друг от друга. Дополнительно проверьте горизонтальность плоскости уровнем и стяните продольные и поперечные брусья саморезами. Застелите обрешетку фанерой.

Опалубка на стойках

Опалубка перекрытия на телескопических стойках.

Другой способ установки опалубки — ее монтаж на стойках. Для них можно использовать брусья сечением не менее 100х100 мм. Правда, точное выведение горизонтали при использовании таких опор будет затруднено. Кроме того, эти стойки необходимо дополнительно усиливать раскосами, которые должны соединять нижние и верхние части соседних стоек так, чтобы они находились в устойчивом равновесии. Совсем другое дело, когда в качестве опор применяются регулируемые по высоте стойки, оснащенные для большей устойчивости треногами. Если есть возможность, арендуйте эти приспособления.

Монтаж проводится следующим образом:

1. Крайние ряды опор устанавливаются на расстоянии в 20 см от более длинных стен.
2. Расстояние между стойками в ряде — 1 м.
3. Расстояние между рядами (продольными брусьями) — не более 2 м.
4. Стойки выравниваются по вертикали и по верхним торцам.
5. На них кладутся и закрепляются балки.
6. Укладываются и крепятся поперечные брусья с шагом не более 50 см.
7. Уровнем проверяется горизонтальность плоскости под фанеру. При необходимости калибруется высота стоек.
8. Укладывается фанера.

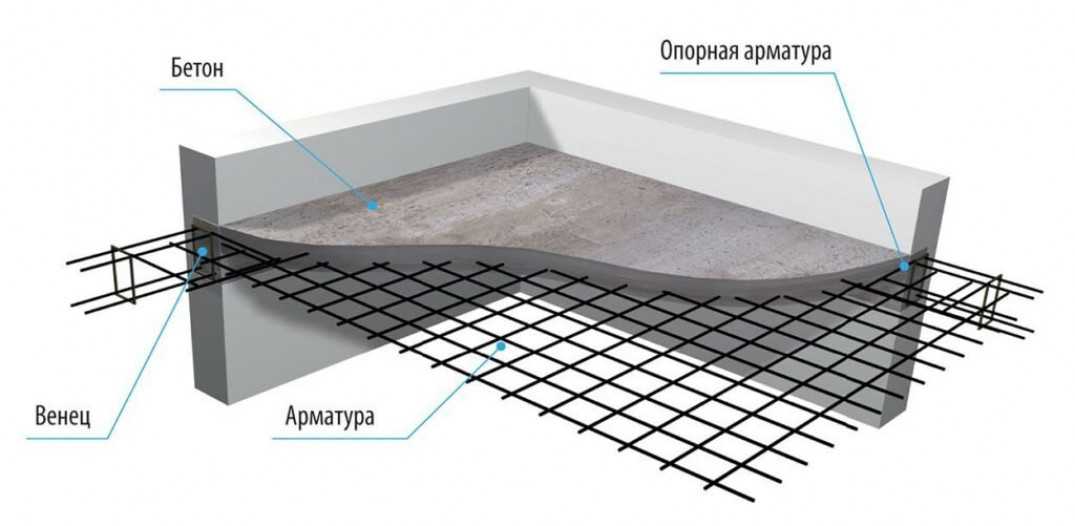

Схема армирования перекрытия.

Теперь к ней необходимо подшить саморезами бортики опалубки. Оптимальная высота боковых щитов — толщина перекрытия. Она должна составлять 1/30 часть длины пролета (расстояния между длинными стенами), но не быть тоньше 15 см. Не забудьте установить ограждение в местах, где будут проемы.

На дно опалубки укладывается гидроизолятор. Благодаря ему вода при закладке бетона не будет просачиваться через швы, а потолок получится более ровным. Следует заметить, что тонкий полиэтилен мало годится для роли гидроизолятора. При заливке он будет смещаться, что создаст ненужные неровности на потолке. Использовать нужно плотную пленку или битумные рулонные материалы.

Сфера применения

По сравнению с деревянными перекрытиями у монолитного перекрытия есть серьезные преимущества – огнестойкость, долговечность, простота возведения. По сравнению со сборными железобетонными перекрытиями монолитное имеет следующие преимущества: его возводят в построечных условиях, для него не требуется строительная техника большой грузоподъемности, его можно делать в стесненных условиях.

Вместе с достоинствами монолитное железобетонное перекрытие имеет и недостатки – особенности работы в зимнее время (необходимо обеспечить защиту бетона от замерзания устройством электропрогрева или «тепляка»), трудоемкость и время изготовления (требуется установить опалубку, произвести армирование, бетонирование, кроме всего прочего, каждый из этих этапов требуется предъявить соответствующим контролирующим органам – представителю проектировщика, заказчика-застройщика), потребность в квалифицированных рабочих-строителях (арматурщики, опалубщики, монолитчики, инженерно-технические работники).

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Армирование монолитного перекрытия

Арматурный каркас монолитного перекрытия состоит из двух частей. Первая, расположенная в нижнем ярусе, работает на растяжение, а вторая, смонтированная в верхнем ярусе – на сжатие. Для армирования чаще всего используют прутья диаметром 10 и 8 мм, вязка арматуры в местах ее пересечения выполняется проволокой 1,2-1,5 мм.

Основные правила сборки арматурного каркаса

При армировании необходимо соблюдать следующие правила:

• между боковыми деталями каркаса опалубки и арматурой должен быть зазор – минимум 20 мм;
• устройство монолитного перекрытия должно быть таким, чтобы сверху и снизу арматуру закрывал бетон толщиной около 25 мм;
• между верхним и нижним ярусами армирования расстояние должно быть в пределах 90-100 мм;
• для устройства промежутка между ярусами арматуры устанавливают дистанционные фиксаторы с опорными лапками;
• в том случае, когда длина прутьев диаметром 10 мм недостаточна для армирования перекрытия, выполняют наращивание с минимальным напуском 480 мм;
• соединения прутьев в ярусах арматуры располагаются в шахматном порядке.

Монолитные перекрытия: технология армирования

Последовательность действий при сборке металлического каркаса (поэтапная инструкция).

1. Для того чтобы арматура нижнего яруса была закрыта слоем бетона, на листы фанеры с шагом 1,0-1,2 м устанавливают пластиковые фиксаторы.
2. С шагом в 200 мм укладываются прутья арматуры в продольном направлении. Между несущими опорами, посредине конструкции, должны быть дополнительные прутья.
3. В перпендикулярном направлении относительно первого ряда прутьев укладывается второй ряд. Шаг укладки соблюдается такой же, что и для первого ряда.
4. Проволокой из мягкого металла, с помощью специального крюка выполняется перевязка прутьев арматуры в местах их пересечения.
5. В шахматном порядке на прутья нижнего яруса под углом около 15° устанавливаются пластиковые фиксаторы. Расстояние между ними должно быть равным 1 м.
6. Верхний каркас монтируется в том же порядке, что и нижний.
7. На обоих краях с шагом 400 мм к прутьям крепятся П-образные соединители.

Преимущества

Положительные характеристики конструкции раскрываются так:

• отсутствие дорогостоящих работ по разгрузке/погрузке;
• высокое качество готовой поверхности;
• возможность свободной планировки помещений;
• прочность, долговечность.

Конструктивно несущая часть перекрытий разделяется на безбалочную (создается из плит или панелей) и балочную (состоит из балок и наполнения)

Перекрытия могут быть:

• монолитными – производятся на месте работ;
• сборными – формируются на основе готовой заводской продукции – ж/б плиты либо панели;
• часторебристыми – изготавливаются на основе пустотелых блоков и ж/б балок;
• конструкциями из облегченного бетона.
