Руководство по укладке газоблоков своими руками

Что такое газобетон и каковы его характеристики

Перед применением газобетона для возведения домов и других построек на участке, рекомендовано предварительно определить его характеристики.

Основные свойства и качества

Соответственно мировым стандартам качества и ГОСТу материал должен обладать перечнем определенных качеств. Качественный материал должен выдерживать 35-100 циклов заморозки и разморозки. Показатель теплопроводности газобетона составляет 0,09-0,38. Плотность материала составляет Д300-Д1200. Средний показатель паропроницаемости – 0,2. Усадка газобетона составляет 0,3 миллиметра на квадратный метр.

Виды материала и изделий из него

Соответственно характеристикам газобетона его разделяют на: теплоизоляционный, конструкционный, конструкционно-теплоизоляционный.

Теплоизоляционный газобетон имеет плотность от 300 до 400. Он имеет низкую теплопроводность и характеризуется незначитекльным весом. Применение материала рекомендуется для теплоизоляции помещений.

Конструкционный газобетон обладает отменными прочностными характеристиками и имеет плотность от 1000 до 1200. Благодаря высокому коэффициенту теплопроводности предоставляется возможность его применения в качестве утеплителя.

Наиболее популярным является конструкционно-теплоизоляционный газобетон. Он характеризуется плотностью 400-900. С его применением возводятся стены и перегородки.

Сильные стороны строений возведенных из газобетона

Материал широко применяется в строительстве благодаря наличию большого количества преимуществ:

• Для производства материала используется песок, известь, цемент, алюминиевая пудра и вода, что обеспечивает экологичность материала.
• Газобетон имеет небольшой вес, что упрощает процесс его укладки.
• Благодаря большим размерам газоблоков ускоряется процесс возведения газобетона.
• Материал характеризуется высоким уровнем стойкости к возгоранию.
• Газобетон является стойким к морозам, что позволяет его применять в суровых климатических условиях.
• Благодаря универсальному составу материала предоставляется возможность его распиловки и шлифовки.
• Газобетон позволяет использовать разнообразные материалы для отделки зданий внутри и снаружи.
• Такие показатели, как прочность и теплопроводность, являются оптимальными.
• Производство материала осуществляется различными компаниями, что позволяет клиенту выбрать наиболее приемлемый вариант для себя.
• Материал обладает паропроницаемыми свойствами, что позволяет обеспечить оптимальный микроклимат в помещении.
• Газобетон обладает хорошими звукоизоляционными свойствами, что обеспечивает комфортное пребывание в помещении.

Газобетонный дом имеет высокие эксплуатационные характеристики, что объясняется большим количеством преимуществ материала.

Недостатки изделий и их устранение

Перед тем, как сделать газобетон в домашних условиях, рекомендовано определить его недостатки. Материал является гигроскопичным, что приводит к усиленному водопоглощению. При отрицательных температурах накопленная в блоках влага кристаллизируется, что приводит к их разрушению.

Для того чтобы решить эту проблему нужно стены из газобетонных блоков облицовывать. С этой целью используется кирпич, металлопрофиль, дерево и другие отделочные материалы.

Материалы, инструменты, оборудование

Чтобы производство газобетонного блока было проведено качественно, необходимо подготовить строительные материалы для создания качественной смеси, инструменты и оборудование. Независимо от того, как будет проходить процесс создания промышленного продукта – на промышленной ленте или в домашних условиях, общие технологические требования к составу являются одинаковыми для любого типа производства газобетонов, в соответствии с нормативными правилами:

• ГОСТ 21520-89;
• ГОСТ 25485-89;
• СН 277-80.

Смесь бетона с газообразователями и пластификаторами делают из таких материалов

1. цемент М400, М500;
2. чистая проточная вода;
3. кварцевый песок;
4. негашеная известь;
5. алюминиевая сода (порошок, паста);
6. каустическая сода;
7. гипсовые добавки;
8. керамзит;
9. сульфат натрия.

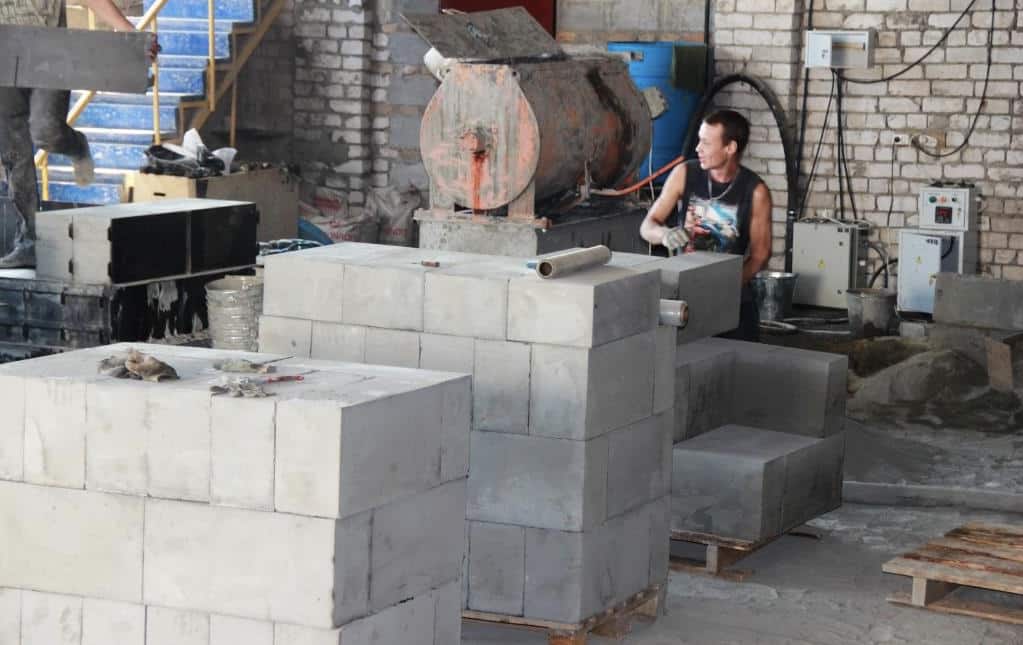

Для ручного изготовления изделий в подсобном помещении понадобятся следующие инструменты:

• емкость для раствора;
• строительный миксер;
• лопата;
• кельма;
• ручной трамбовщик;
• сборная форма.

Кладка газоблока: первые ряды

Первый ряд кладки — ответственное мероприятие, так как задает точность и качество всей стены. Перед укладкой его необходимо провести работы по гидроизоляции стены. На поверхность фундамента накладывается 1-2 слоя гидроизоляционного материала — рубероида или полиэтиленовой пленки. Поверх гидроизоляции накладывается слой цементного раствора и тщательно выравнивается по горизонтали с помощью уровня.

Схема укладки блоков газобетонной перемычки.

В связи с тем что кладка газобетона в начальных рядах должна быть произведена с повышенной точностью, рекомендуется использовать маяки в виде угловой рейки с делениями, расстояние между которыми равно сумме высоты блока и размера шва. Рейка закрепляется строго вертикально, а ее стороны плотно притягиваются к поверхности двух смежных стен, составляющих угол дома. Между маячными рейками вдоль стены натягивается шнур, который ограничивает расположение ряда блоков.

Первый ряд начинает укладываться с угла стены, который расположен выше других. Начальный элемент ложится внутри угловой рейки вплотную к ее стенкам. Цементный раствор намазывается на фундамент и низ газоблока мастерком. Правильность расположения ряда по горизонтали контролируется уровнем. Если требуется уплотнение блока (с целью выравнивания ряда), то используется киянка с резиновой прокладкой. При установке второго и следующих элементов раствор намазывается и на их торец, контактирующий с предыдущим блоком. Так монтаж газобетонных блоков первого ряда производится по всему периметру постройки. Все неровности ряда снимаются рубанком для газоблоков.

Расчет свайного фундамента

Выберите тип ростверка:

Параметры ростверка:

Ширина ростверка А (мм)

Длина ростверка B (мм)

Высота ростверка C (мм)

Толщина ростверка D (мм)

Марка бетона

М100 (В7,5)М150 (В10)М200 (В15)М250 (В20)М300 (В22.5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)М550 (В45)М600 (В50)М700 (В55)М800 (В60)

Параметры столбов и свай:

Количество столбов и свай (шт)

Диаметр столба D1 (мм)

Высота столба H1 (мм)
Диаметр основания столба D2 (мм)

Высота основания столба H2 (мм)

Расчет арматуры:

Длина стержня арматуры (м)

Расчет опалубки ростверк:

Ширина доски (мм)

Длина доски (мм)

Толщина доски (мм)

Рассчитать

Укладка газобетонного блока

Чтобы построить дом из газобетона, стены выкладывают в следующем порядке:

• размечают на фундаменте или перекрытии положение стен и проемов;
• устанавливают рейки-порядовки, натягивают шнуры-причалки;
• расстилают раствор и укладывают первый ряд блоков;
• контролируют геометрию кладки первого и последующих уровней;

• раскладывают вдоль стены газобетонные блоки;
• последовательно выполняют кладку и армирование;
• режут или выпиливают при необходимости доборные элементы;
• зачищают поверхность теркой или электрошлифовальной машиной.

Кладка первого ряда

Начинают монтаж блоков с самой приподнятой точки фундамента, определенной строительным уровнем или нивелиром. Смачивают нижнюю поверхность элемента и устанавливают на выравнивающий слой цементно-песчаного раствора. Увлажнение газобетона нужно, чтобы схватывание смеси происходило не так быстро.

Каждый блок выставляют строго горизонтально. Для этого прикладывают строительный уровень и выравнивают положение молотком-киянкой с резиновым набалдашником.

При необходимости из целого блока изготавливают доборный. Для этого измеряют размер промежутка в ряду, выпиливают по нему элемент. Полутерком выравнивают торцы, промазывают клеем с двух сторон и помещают в кладку.

Чтобы сохранить перевязь, верхний ряд начинают монтировать с установки целого блока над обрезанным.

Уложив целый ряд, поверхность выравнивают теркой. Эта операция поможет предотвратить образование локальных напряжений в точках перепада высот между блоками. Крошки материала и пыль удаляют щеткой.

Второй и последующие ряды

Через 1,5-2 часа после укладки первого ряда приступают к монтажу второго. Несущие стены начинают от углов. Выравнивают блок по вертикали и горизонтали.

Натягивают шнур-причалку аналогично первому ряду и монтируют блоки. Клей наносят на нижнюю плоскость и торец элемента зубчатым шпателем. Прижимают камень к месту укладки так, чтобы толщина слоя раствора была не больше 2-5 мм. Излишки убирают мастерком.

В течение 15 минут положение блока возможно скорректировать. Пятна от клея вытирают мокрой тканью. Затвердевший раствор удаляют механически.

Последующие ряды монтируют аналогично. Клеем заполняют все швы, независимо от конфигурации блоков. Замковые соединения гребень-паз оставляют частично незаполненными.

Строительные работы

Фундамент

На фото – наиболее часто применяемый тип основания под газобетонный дом.

Газобетон относится к легким строительным материалам, а потому бытует мнение, что здесь необходимость в прочном фундаменте отсутствует. Но мы говорим о том, как правильно строить дом из газобетона, значит, все будем делать согласно нормам.

СНиП определяет газобетон как блочный стеновой материал, следовательно, для него обязателен фундамент из камня и/или железобетона.

Наиболее подходящими типами считаются такие:

• Заглубленный или Т-образный мелкозаглубленный ленточный;
• Буронабивной свайный с железобетонным ростверком;
• Монолитная бетонная плита;
• Ленточный брусковый мелкозаглубленный фундамент.

Мелкозаглубленный ленточный монолитный фундамент.

В последнее время для строительства газобетонных зданий чаще всего используют монолитные фундаменты, так как они прочны, долговечны, надежны и просты в исполнении. Для их изготовления достаточно выполнить опалубку согласно проекту, в которую уложена арматурная решетка, и залить ее товарным бетоном с применением вибрации.

В подготовленную опалубку заливают бетон.

Стены и перекрытия

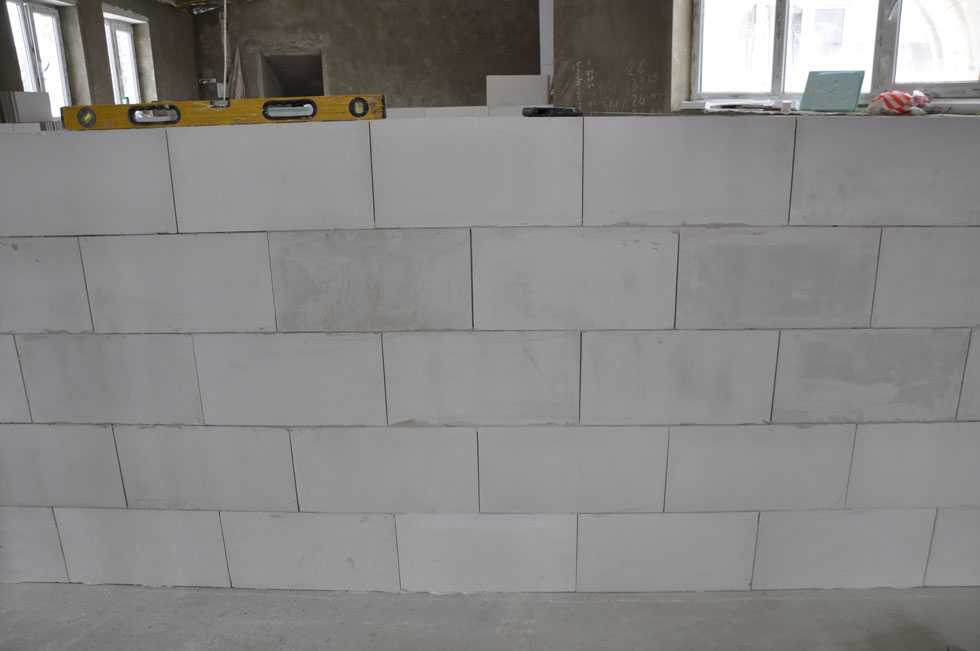

Кладка стен может выполняться своими руками.

Для кладки блоков следует использовать специальный клей для газобетона и дозировочный зубчатый шпатель, который поможет наносить правильное одинаковое количество клея. Так получают практически бесшовную монолитную кладку, в которой отсутствуют мостики холода и отклонения в геометрии.

Резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне здесь не требуются, так как блоки легко поддаются обработке ножовками и ручным электроинструментом.

Поэтапная инструкция по кладке газобетонных стен:

1. Выполняем горизонтальную гидроизоляционную отсечку. Для этого на поверхность ростверка или плиты укладываем еврорубероид в два слоя;

Выполняем гидроотсечку.

1. Готовим клей согласно инструкции производителя. Как правило, сухая смесь затворяется водой и размешивается до состояния густой сметаны с помощью миксера или вручную;

Готовим клей.

1. Начинаем кладку первого ряда, для этого наносим клей с помощью ковшика и снимаем излишки зубчатым шпателем. Дозировку клея и толщину слоя следует выдерживать максимально внимательно;

Выкладываем первый ряд.

1. Когда ряд закончен, проверяем его горизонтальность уровнем или нивелиром, после чего выравниваем поверхность рубанком для газобетона. Затем прорезаем в блоках две продольные штробы, в которые укладываем арматуру диаметром 8 мм на расстоянии от внешнего края не менее 60 мм;

Укладываем на клей арматуру.

1. Далее сметаем пыль и осколки и продолжаем кладку от углов. Армирование повторяем через 4 ряда, также оно потребуется в опорных зонах перемычек и под оконными проемами. Перепады уровня между соседними блоками недопустимы, поэтому каждый ряд выравниваем рубанком или теркой, а каждые 3 ряда проверяем нивелиром;

Продолжаем кладку от углов.

1. Внутренние перегородки выкладываем также, рекомендуем под блоки укладывать выброгасящие воздухонаполненные материалы, также их можно укладывать в местах примыкания перегородок к несущим стенам;

Кладем перегородки по той же схеме, но без арматуры.

1. Стеновая коробка этажа должна завершаться арматурным поясом, на который укладывают плиты перегородок. На пролетах менее 6 метров можно использовать плиты из газобетона;

Монтируем перекрытия.

1. По завершении всей коробки следует заложить балки чердачного перекрытия и соорудить мауэрлат.

Завершаем коробку мауэрлатом.

Выбор материала для кладки

Кладка газобетона — это рядовая укладка строительных блоков в виде правильного параллелепипеда. Такие элементы изготавливаются из ячеистого бетона, в котором равномерно распределены поры размером 1-3 мм. Наибольшее распространение получили бетоны на основе цементно-песочных и цементно-известково-песочных смесей. Основное отличие этого материала от других кладочных материалов заключается в пористой структуре, которая получена путем химической реакции с выделением газа или из пенообразной массы после затвердения в специальных условиях.

Инструменты для укладки газоблоков.

Различаются автоклавные (затвердение при повышенных температурах и давлении) и неавтоклавные (затвердение в естественных условиях) газобетоны, которые несколько отличаются по свойствам друг от друга.

В общем, состав газобетона — это цемент, известь, песок, алюминиевая пудра, вода и добавки для придания дополнительных свойств. В структуре материала имеют место многочисленные газонаполненные поры, имеющие иногда неровности из-за выхода газа, причем поры могут выходить на поверхность. Неавтоклавный газобетон (пенобетон) не содержит алюминиевой составляющей, а в структуре преобладают закрытые воздушные поры круглой формы. Газобетонные блоки имеют достаточно гладкую поверхность и правильную форму со стабильными размерами.

Газобетон имеет большую концентрацию пор, равномерно расположенных по его объему. Это гарантирует важнейшее свойство — низкую плотность, т.е. небольшой вес. В зависимости от содержания включений плотность обеспечивается в широких пределах (от 250 до 1300 кг/м³), но чаще всего для кладки используются блоки плотностью 400-700 кг/м³.

Таблица технических характеристик газобетона.

Пористая структура приводит к взаимной зависимости важнейших параметров: уменьшение плотности (увеличение пористости) ведет к повышению теплоизоляционных свойств, но к снижению прочности. С учетом этого газобетон имеет классификацию по плотности: теплоизоляционный (до 500 кг/м³), конструкционно-теплоизоляционный (500-900 кг/м³) и конструкционный (свыше 1000 кг/м³) материал. Исходя из такого разделения, производится выбор конкретной его марки.

Пористый бетон разрезается на блоки стандартных размеров; наиболее распространены блоки размером 625х250 мм толщиной от 5 до 50 см. Они имеют четкие линии, определяющие форму, ребра и углы. Это свойство с учетом ровной поверхности обеспечивает качество кладки.

Стандартом нормируется толщина газобетонных кладок стен: фасадные стены для несущих конструкций — 37-40 см; стены внутри помещения — 25 см; легкие перегородки — 10 см.

Почему важно правильно выложить 1 ряд газобетоных блоков?

Во время строительства здания сначала обустраивают фундамент: он должен быть достаточно крепким, чтобы выдержать всю нагрузку от стен, отделки и кровли. Правильно выложенный фундамент – уже часть успеха, но это не все. Первый ряд из газобетона также долен быть выложен грамотно. Правильная кладка влияет на:

• ровность стен;
• нормальные условия для обустройства проемов;
• возможность качественно установить перекрытие и кровлю;
• последующею отделку;
• нагрузку на фундамент.

Если стены выложены без соблюдения технологии, то в будущем мастеру или владельцу дома придется столкнуться с такими проблемами как неровные стены. При отделке поверхности стен придется дополнительно выравнивать их с помощью штукатурки или шпаклевки, несмотря на то, что газобетонный блок сам по себе имеет идеальную геометрию.

В последствии будет завален горизонт

Фундамент под дом из пеноблоков

Фундамент является основой всего здания и его проектирование должно выполняться на базе точных расчетов. Ошибки при строительстве фундамента могут стать причиной разрушения всего здания, которое будут необратимо. Если крышу можно смонтировать повторно, то основание дома не переделать

И поэтому строительство дома из газоблока должно начинаться с важного этапа расчетов и проектирования фундамента

Газобетон – материал легкий и не требует серьезного основания. Одна стена из газоблока весит меньше в 2-3 раза в сравнении с кирпичом. При этом, основание должно быть надежным, так как газобетон очень хрупкий и малейшая усадка основания может стать причиной появления трещин в стенах.

Выбор типа фундамента

Основные критерии и факторы, которые учитывают при выборе типа фундамента под дом из газобетона своими руками: общая масса здания, нагрузка от ветра и снега, уровень грунтовых вод, несущая способность и состав почвы, наличие/отсутствие подвала, климатические особенности, рельеф всей территории, окружающие здания и их расположение касательно будущего дома.

Для дома из газобетона выбирают такие типы основания: ленточное, свайное, плитное. По способу монтажа фундамент может быть монолитным или сборным. Свайные типы бывают с заглубленным, наземным, висячим ростверком. Ленточный фундамент может быть выполнен в виде балки, которая закладывается ниже/выше уровня сезонного промерзания грунта. Монолитная плита также предполагает закладку подошвы на разной глубине.

Исследования грунта обязательно должны быть выполнены до того, как начато строительство дома из газобетона своими руками или застройщиком. Грунт может сильно отличаться не только по регионам, но даже в пределах одной территории.

Тип фундамента выбирают, учитывая особенности грунта и лучше, чтобы все расчеты выполнял профессионал. Самостоятельно все рассчитать достаточно трудно.
Когда можно самостоятельно выбрать тип основания:

• На территории отмечен плотный однородный грунт, что определяется выкопкой шурфов по углам будущего здания на глубину больше глубины заложения фундамента на 50 сантиметров.
• Если уровень почвенных вод низкий – от 3 метров.

• Когда вокруг не замечено болотистых растений – если они есть, возможны ситуации выхода межпластовых вод либо подтоплений.
• При наличии ровной площадки для строительства, исключающей перепады высоты.
• Когда есть возможность обустроить дренаж, предназначенный для эффективного отвода талых/дождевых вод.
• Если в соседних строениях и домах нет трещин, проседаний основания.

Во всех остальных случаях до того, как строить дом из газобетона, обязательно проводят геологические изыскания, определяют все характеристики почвы, рассматривают разные варианты создания фундамента. Лучше предоставить выполнение задачи проектной организации или отдельному специалисту.

Ленточный мелкозаглубленный фундамент

Данный тип основания демонстрирует оптимальную несущую способность, чтобы воспринимать нагрузку от стен из газобетона и кровли, остальных элементов. Мелкозаглубленный фундамент не боится пучения от мороза, сравнительно недорогой, простой в монтаже.

Как построить мелкозаглубленное основание:

• Разметка границ будущего основания с использованием колышков и шнуров, проверка геометрии рулеткой и оптическими инструментами.
• Установка обносок по углам и в пересечениях стен, выполненных из 2 столбиков и доски, прибитой между ними. Тут отмечают положение осей строения.
• Рытье траншеи глубиной до 70-100 сантиметров с предварительным удалением плодородного слоя грунта толщиной до 30 сантиметров. Засыпка на дно траншеи подушки из щебня и песка, слой должен быть общей высотой 30-50 сантиметров. Далее выполняют послойную трамбовку.

• Монтаж съемной опалубки, сделанной из деревянных щитов, либо сборка несъемной конструкции из пенополистирола. Конструкция должна возвышаться над землей максимум на 30 сантиметров, оптимальная ширина полосы составляет 30-40 сантиметров. Внутрь прокладывают слой гидроизоляции с нахлестом на опалубку.
• Сборка арматурного каркаса из прутьев сечением от 12 миллиметров в количестве 4-6 штук. Крепление гильзы из обрезков труб, куда будут прокладываться коммуникации.
• Заливка опалубки бетоном минимум М200, качественное послойное уплотнение механическим или ручным инструментом.
• Демонтаж опалубки после набора прочности бетоном – через 28 суток.

С закладкой фундамента желательно параллельно обустроить дренаж, который защитит дом от влияния влаги

Важно выполнить тепло/гидроизоляционные работы, смонтировать временную отмостку. Все это позволит не дать фундаменту разрушиться под воздействием пучения.

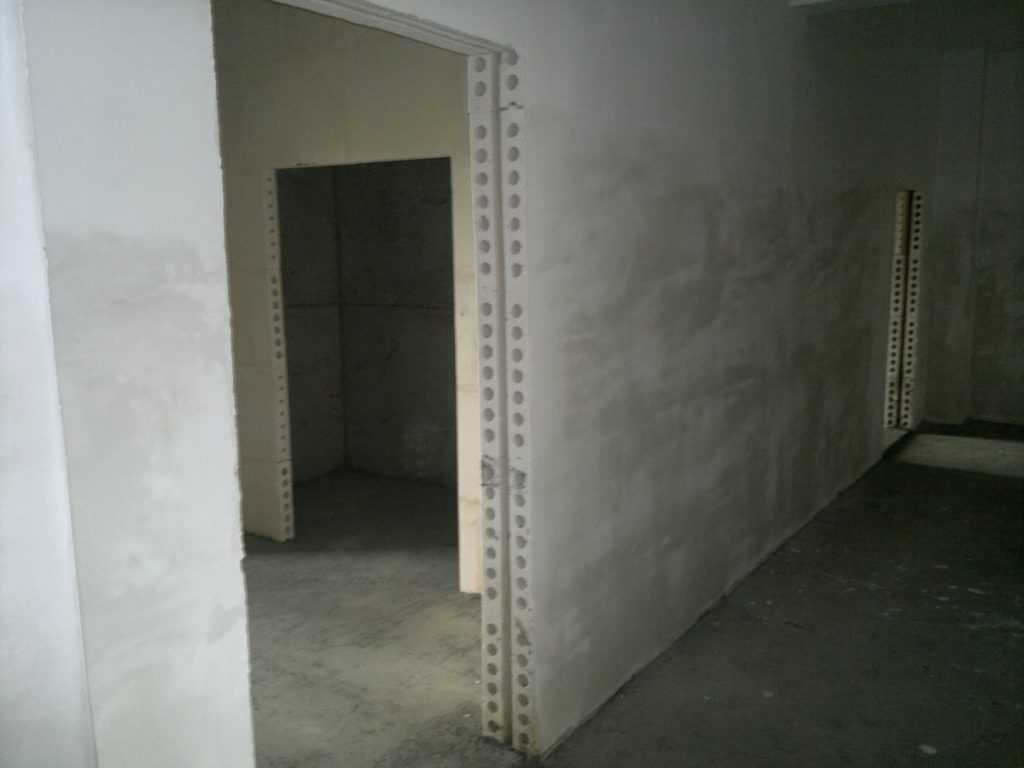

Преимущества таких перегородок

Газобетонные блоки для перегородок имеют ряд преимуществ перед другими материалами, в том числе кирпичом:

• повышенные теплосберегающие качества за счет ячеистой структуры;
• небольшой вес;
• хорошую шумоизоляцию;
• пожаробезопасность;
• ровную поверхность;
• простоту в обработке;
• тонкость швов кладки.

Проанализируем основные достоинства материала подробнее.

Пожаробезопасность

Огнестойкость газобетонных блоков высока – они не горят и способны выдержать температуру до 700°C. По степени пожаробезопасности газобетон превосходит большинство перегородочных материалов, включая простой бетон. Это связано с его исключительно минеральным составом. При возгорании перегородка толщиной в 20 см способна полностью задержать распространение пламени.

Прочность

Этот показатель в плане возможности выдерживать нагрузки от навесных полок и шкафов у газобетонной перегородки достаточно высокий. Каждый крепежный элемент «осилит» вес до 25 кг. Сама же стенка в среднем выдерживает не менее 100 кг нагрузки.

Класс прочности обозначен литерой B и последующим за ним коэффициентом. К примеру, маркировка B2,5 у газобетонных блоков марки D500 соответствует прочности на сжатие 2,5 МПа.

Шумоизоляция

Газобетон – отличный шумоизолятор, но способности к защите от звуков извне изменяются в зависимости от плотности блоков, толщины перегородки и технологических нюансов. К примеру, при строительстве стены толщиной 12 см из газобетонного блока марки D500 коэффициент звукоизоляции газобетона будет 36 дБ, а при толщине конструкции 36 см – 48 дБ, что соответствует нормам. Соответствующие показатели для блоков марки D600 – 38 и 50 дБ.

Хорошей звукоизоляции конструкций из газобетона достигают, монтируя десятисантиметровые блоки в два слоя с изолятором между ними.

Толщина стенки в этом случае будет невелика – чуть больше 20 см, что сохранить полезную квадратуру помещения и защитит от внешних звуков

Это особенно важно, если перегородкой ограждают спальное место или уголок для ребенка

Клей для кладки газобетона

Основные компоненты клея (специальные клеевые смеси или
тонкослойные мастики): цемент, песок мелкой фракции, полимерные связующие,
модифицирующие добавки, наличие которых позволяет раствору не застывать при
температуре -10°С.

Инструмент для нанесения клея на газобетонные блоки

На рынке появился новый инструмент, упрощающий нанесение
клеящего раствора (контролируемая толщина клеевого слоя при укладке газобетона)
– специальный контейнер, кельма-ковш или каретка для газобетона. Это разные
названия одного и того же приспособления.

Каретка для газобетонаНанесение клея с помощью каретки (кельмы)

Благодаря этим устройствам, кладка газобетонных блоков
выполняется быстрее и с минимальным расходом клея, а стоимость работ снижается.

Преимущества клея для газоблоков:

пластичность материала и мелкофракционный наполнитель (не
более 0,63 мм) позволяет достичь толщины шва в 2-3 мм. Т.е. расход снижается
как минимум в 4 раза, а толщина шва уменьшается, что сокращает общую площадь
стыков и, как следствие, исключает рост теплопотерь через швы;

на мешок сухой клеевой смеси (25 кг) требуется всего 5,5
литров воды. Это означает, что влажность газобетона существенно не повысится;

состав клеевого раствора всегда одинаковый, что позволяет
обеспечить одинаковые показатели склеивания;

в состав смеси входят добавки (противоморозные), придающие
ему морозоустойчивость и влагостойкость;

клей может использоваться в качестве шпатлевки. Это
исключает появление остатков;

количество клея из готовой смеси проще замесить столько, сколько нужно
для работы;

наличие специальных зимних клеев для газобетона позволяет
выполнять работы в холодное время года;

клей способен затвердеть без усадки.

Единственный условный минус клея – время схватывания. Клей
застывает около 10 мин. На первом этапе это может создать определенные
сложности для новичков.

Как правильно использовать клей для газобетона

хранить в тепле (не ниже +5°С);

замешивать теплой водой (до +60°С);

газобетон не должен быть покрытым снегом (в этом случае
увеличивается его влажность, а значит, уменьшаются свойства клея);

клеевые шпатели или каретки следует держать в теплой воде;

использовать емкости только для клея, в противном случае
возможно появление более крупных примесей. На свойствах клея это существенно не
скажется, а вот на толщине слоя – обязательно (как следствие, перерасход
клея).

Эти рекомендации не указаны на упаковке клея, а получены из
практического опыта.

В качестве основного аргумента, приверженцы классического
рецепта цементного раствора называют высокую стоимость клея. Правильно и
объективно, клеевая смесь дороже. Но если учитывать, расход клея для газобетона
на м3, то получается, что мешка клеевой смеси хватает на кладку 1 м.куб газобетона, а
«домашнего» раствора только на треть, то перерасход средств очевиден.
