Как выбрать и настроить розетку с таймером - разновидности моделей и настройка прибора

Область применения

Говорить о назначении и области применения данного устройства много не придется – изделие является узкоспециализированным и применяется исключительно для управления режимами работы домашним электрическим оборудованием.

Точно с таким же успехом можно запрограммировать розетку на целые сутки или даже на неделю вперед и не касаться вопроса управления тепловентилятором длительное время. Спросите, что дает такое управление электрическим прибором? Зачем тратить дополнительно деньги на приобретение электророзетки с таймером? Это экономия энергетических ресурсов и комфорт в доме, которое обеспечивается автоматическим управлением.

По сути, розетка-таймер является неотъемлемым элементом современной системы умный дом. По большому счету, с помощью этого устройства можно управлять любыми электроприборами – возьмем, к примеру, уличное освещение. При небольшой модернизации и добавлении в цепь уличного освещения розетки с таймером можно программировать время включения и выключения света – к примеру, в 20-00 включаются парковые светильники, а в 5-00 выключаются, чтобы зря не палить электроэнергию. В общем, время включения и выключения освещения можно будет задать исходя из личных потребностей.

Вот так и работает розетка с таймером. Кстати, еще одна область ее применения – это системы электрического отопления, которые собираются из независимых друг от друга электрических конвекторов.

Управление электроприборами

Сюда входят практически любое электрооборудование: домашняя бытовая техника, отопление, водяные насосы для полива, аквариумное оборудование, подогрев и освещение вольеров с животными. Назначайте интервалы включения-выключения, автоматизируя процесс, и получайте значительную экономию электроэнергии.

Управление освещением

Автоматизированное включение освещения во дворе или внутри дома в темное время суток избавит вас от самостоятельных действий и сэкономит массу времени.

Часто автоматическое включение света в доме используют в целях безопасности, чтобы отвадить нежелательных гостей от имущества, когда хозяева отсутствуют. В таком случае нужно купить розетку с таймером с функцией генерации случайных включений и выключений.

Управление сельскохозяйственной деятельностью

Если вы владелец сельскохозяйственной фермы, то автоматизация будет просто необходима. Настроив таким образом полив и вентиляцию теплиц, освещение вольеров и кормление животных, можно добиться существенных результатов в регулировании бизнес-процессов и высвободить массу времени, экономя при этом дорогостоящую в таких объемах электроэнергию.

К слову, использование умных розеток позволяет в перспективе экономить 30-40 % всех месячных затрат на электричество.

Срок эксплуатации

Гарантийный срок службы приборов завод изготовитель указывает в технической документации. Однако фактический срок службы розеток обычно больше, чем это указывается в паспорте изделия. Практика показывает, что приборы известных производителей служат дольше, чем устройства, произведенные малоизвестными фирмами.

В этом материале мы постарались рассказать об умных розетках, их назначении, устройстве и принципах работы. Попытались показать, что применение таймеров и электронных розеток позволяет экономить электричество и увеличивает уровень безопасности и комфорта. Надеемся, что сведения, приведенные в статье, окажутся полезными для читателя.

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Автоматизация с каждым днем все больше проникает в наши квартиры. Розетки с таймером – это очень полезный и простой прибор, который позволит разнообразно настроить работу большинства электрооборудования. Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

выставьте на розетке по флажку текущее время

нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать

включите розетку и подключите через нее вилку настраиваемого оборудования

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

невысокая стоимость. В 2-3 раза дешевле чем электронного типа

быстрота и простота переключения режимов

Недостатки также имеются:

отсутствует встроенный аккумулятор

большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения

из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером — скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

Электронные розетки с таймером бывают двух типов:

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

Что такое таймер в розетке, где он используется

Настройка автоматического включения или выключения электрических приборов или систем, которые также требуют для работы подключения к источнику питания, помогает, в первую очередь, сэкономить на коммунальных счетах. Розетки с электрическим таймером – это возможность организовать работу приборов в соответствии с потребностями пользователя, что очень удобно, например, при проживании в своём доме для включения системы отопления, насоса или полива лужайки в определённые временные интервалы.

ФОТО: ae01.alicdn.com Можно купить таймер-розетку под любой тип вилки

Основная масса представленных на рынке бытовых устройств с таймером, внешне ничем не отличается от стандартных розеток. Единственная разница в том, что в них присутствует система отсчёта времени. Она может быть механического или электронного типа. В первом случае, для управления реле времени, таймер придётся выставлять вручную посредством специального рычажка. При электронном типе пользователю необходимо программировать блок для выставления интервалов включения по дням или даже неделям.

Более простым вариантом является установка отдельного таймера включения и выключения приборов, купить который можно в магазине электрики или радиотоваров. В этом случае он устанавливается непосредственно на пути прохождения проводки, но предназначается для аналогичных целей, как и розетки со встроенными приборами учёта времени.

ФОТО: cdek.market Простой по типу, но сложный по установке таймер монтируется непосредственно в электрическую цепь

Использование указанных устройств подходит для решения большого количества задач. На первом месте – экономия электричества

Можно настроить прибор таким образом, что во время отсутствия людей дома (в будние дни, когда все на работе), питание будет отключаться, что особенно важно при наличии нагревательных систем

Вторым назначением данного типа устройств является автоматизация управления питанием

Это свойство пригодится аквариумистам, для которых важно, чтобы насосы, фильтры, компрессоры запускались в определённое время для создания комфортных условий обитания питомцев

ФОТО: 4.bp.blogspot.com Устройства для включения или отключения используются во многих областях

Розетка с таймером может являться частью системы безопасности дома. При длительном отсутствии хозяев имеется возможность настроить реле таким образом, чтобы периодически включался свет, создавая эффект присутствия, что может отпугнуть потенциальных грабителей.

ФОТО: aquafishes.net Профессиональные аквариумисты могут использовать таймер для автоматизации процессов насыщения воды кислородом

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе. Механические модели – самый простой тип прибора для включения/отключения электричества

Механические розетки с таймером

Плюсы. Простота использования и низкая цена.

Минусы. Бывают лишь с суточной настройкой, каждый день нужно настраивать самостоятельно. Параметры четко ограничены, можно включить лишь с определенным повтором, каждые 10 минут, 20 и т.д.

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

Таймер на дин-рейку может быть как электрическим, так и аналоговым

GSM-розетка

Является частью системы “умный дом”, а потому ее еще называют “умная розетка”. По внешнему виду похожа на простую накладку без каких-либо кнопок и экрана.

Есть несколько способов управления: через SIM-карту, с приложения или пультом. В первом случае придется вставлять SIM-карту в гаджет, создавать шаблоны смс-сообщений, которые он будет вам отправлять. Во втором варианте все управляется со смартфона через приложение, для соединения достаточно иметь выход в сеть.

Получается, что регулировать работу программируемого девайса можно с любого расстояния и из любой точки земного шара, требуется только доступ в интернет или сигнал мобильной сети. Но в этом же кроется и главный недостаток: если начинаются проблемы с соединением, то регулировать действия становится невозможно.

Количество опций в таких многофункциональных приборах поражает воображение, однако и заплатить за все эти удовольствия придется немало.

Таймеры для монтажа на ДИН-рейку

Этот вид монтируется прямо в электрощиток Такие приборы помогают автоматизировать процессы в промышленных масштабах, например, на предприятиях или заводах. Но при необходимости его легко можно применить и в быту, например, для организации включении уличного освещения или автоматизации прогрева автомобиля в нужное время. Внешне аппарат похож на автомат, который имеет пазы для монтажа на ДИН-рейку. Только на нём есть дисплей и кнопки для управления. Обычно этот таймер рассчитан для использования в сетях с большой силой тока.

Критерии грамотного выбора

Практически во всех изделиях этого типа нагрузочная способность составляет 16 А с частотой в 50 Гц для переменного тока в 230 В. Но некоторые нерадивые производители в стремлении сэкономить используют размыкающие устройства низкого качества. В них проводники не рассчитаны на большой пусковой ток поскольку отличаются малым сечением.

Розетки-таймеры сомнительного производства не стоит использовать для управления полуторакиловатными водонагревателями и другими потребителями большой мощности

При выборе розетки с таймером следует ориентироваться на ряд параметров:

Максимальное время программирования либо же диапазон отрезков времени.
Точность хода часов прибора и максимальный предел временной погрешности при выполнении операций коммутирования.
Дискретность задания времени переключения (параметр может составлять от двух секунд до получаса).
Нагрузочная способность прибора (какие максимально допустимые коммутируемые токи).
Максимальное количество программирования коммутаций за сутки.

Все технические характеристики прописаны в паспорте к изделию. Учитывайте, что активная и реактивная нагрузка подключаемого через коммутатор оборудования не должна превышать значений, обозначенных производителем в приложенной к розетке документации.

Пример: при включении обогревательного прибора мощностью в 5 кВт сила тока будет равна приблизительно 25 А, что для 16-амперной розетки будет губительно.

Каждая из таких розеток наделена параметрами, обеспечивающими необходимый уровень защиты. В продаже встречаются модели, оборудованные пыле- и влагоотталкивающим корпусом, оснащенные защитными крышками и шторками.

Выбирая модель, обращайте внимание, на какое количество и продолжительность интервалов включения/выключения они рассчитаны

Планируя использовать коммутаторы вне помещений, стоит выбирать изделия с влагозащищенным корпусом, параметр IP которых составляет 44, 54 или 65. Руководствуйтесь принципом – чем выше IP тем лучше защита. Благодаря термо- и влагоустойчивому покрытию корпусов такие приборы способны работать в температурном диапазоне от -10 до +40°С.

Выбирая розетку для жилища, где есть маленькие любознательные домочадцы, стоит рассмотреть вариант приобретения прибора, оснащенного функцией «защита от детей». Устройства этого типа оборудованы специальными задвижками, которые препятствуют прямому соприкосновению инородных предметов с электроконтактами.

Если ориентироваться на производителей, то российском рынке наибольшей популярностью пользуется продукция ведущих торговых марок: «Legrand», «ABB», «Berker», «Wessen», «Schneider Electric».

Из более бюджетных моделей стоит рассмотреть продукцию торговых марок «Feron Company» и «Expert», которые по качеству ничуть не уступают европейским производителям

Об умных розетках с дистанционным управлением и ориентирах их выбора вы сможете прочитать здесь.

Принцип работы включения и выключения умных розеток: как это работает

В зависимости от способа установки умные розетки можно условно разделить на две категории:

Стационарные – устанавливаются взамен бытовых штепсельных розеток.
Умные розетки выполненные в виде переходника, который вставляется в простые розетки. Одной разновидностью умных переходников являются розеточные блоки (удлинители) со встроенным блоком управления.

Независимо от способа установки, розетки для умного дома подключают и отключают электроприбоы с помощью встроенных реле в нужное время. Элемент замыкающий и размыкающий электрическую цепь – электромагнитные реле или электронные ключи: транзисторы, тиристоры, семисторы. Перечисленные электронные компоненты часто называют твердотельными реле.

Преимущества и недостатки

Основными преимуществами умных розеток является:

удаленное управления электроприборами;
снижение потребления электроэнергии за счет оптимального времени работы бытовой и другой техники;
повышение бытового комфорта.

Естественно, за это приходится платить. Цена розеток с интеллектуальной начинкой выше стоимости обыкновенного электроустановочного изделия.

Плюсы и минусы розеток-таймеров

Достоинства:
Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

В инструкции к каждой розетке указывается:
общие правила и схемы подключения самой розетки;
регулировка таймера;
принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

У розетки с электрическим таймером имеются такие преимущества:
возможность регулировки времени работы по минутам;
выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
возможность как ручного, так и автоматического включения;
работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
наличие функции имитации присутствия хозяев в доме;
наличие автономной программы более чем на два года.

Недостатки:
В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

включить устройство в сеть для подзарядки аккумулятора;
на включенной розетке обозначить фактический день недели и время;
задать период включения и выключения с помощью системы программирования;
после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

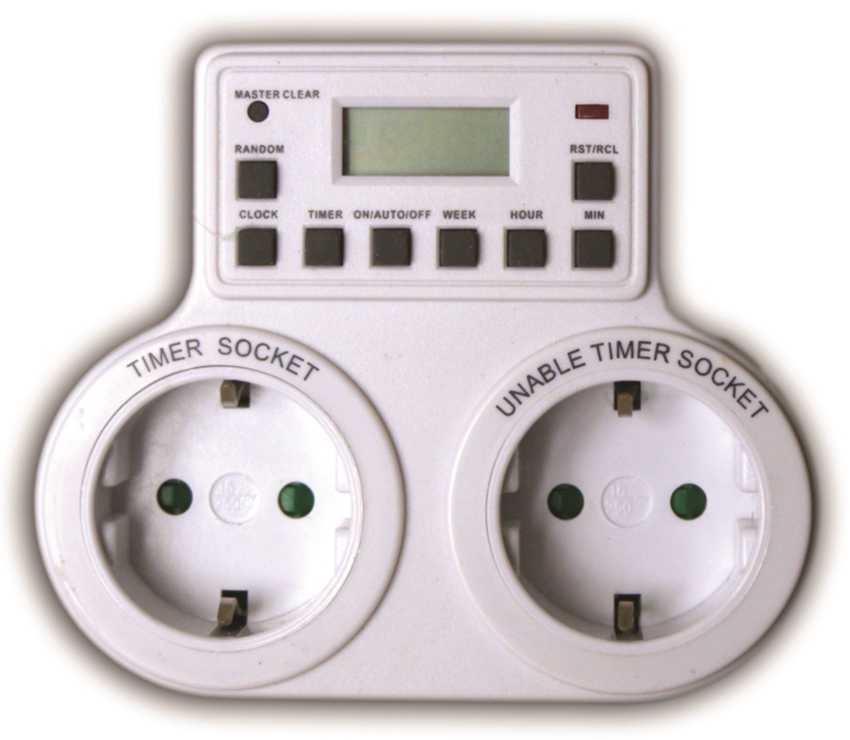

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.
