Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни

При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Устройство каркаса

Стандартный каркас таких крыш включает мауэрлат, коньковый прогон, диагональные и рядовые стропила, нарожники и подкосы. В зависимости от способа крепления стропил и сложности, конструкция усиливается лежнем, вертикальными опорами, шпренгельными фермами, затяжками и аналогичными элементами.

Опорная балка

Функции нижней опорной балки для всех четырех скатов кровли выполняет мауэрлат, надежно привязанный к стенам из блока или кирпича, или верхний венец деревянных срубов. В домах со стенами из материалов с высокой пористостью или низкой прочностью на изгиб (газо- и пенобетон, арболит, ракушечник, теплая керамика) под мауэрлатом обязательно закладывается монолитный разгрузочный пояс, отделяемый от пиломатериалов гидроизоляционной отсечкой.

С учетом высоких ожидаемых нагрузок (опорный брус воспринимает и перераспределяет вес всего каркаса, пирога и снежного покрова) данный элемент выполняется цельным, замкнутым по периметру и максимально прочным. Минимальное сечение мауэрлата составляет 100 мм, рекомендуемый шаг крепления не превышает 80-100 см.

Накосные элементы

Формирующие скаты и наклон крыши, длинные диагональные стропила устанавливаются сдвоенными или имеют сечение от 100-150 мм. Их верхние концы упираются друг в друга при шатровом исполнении крыши или в край конькового прогона при вальмовом. Для обеспечения нужного примыкания они обрезаются под выбранным углом заранее и фиксируются гвоздями и перфорированными пластинами.

С учетом ограничения длины у стандартных пиломатериалов в 6 м и требуемого запаса в 5-10% по длине для обеспечения качественного крепления, диагональные ноги часто приходится сращивать. Сращиваемый участок размещают в верхней части, испытывающей максимальные нагрузки и дополнительно подпираемой подкосами или вертикальными стойками.

Коньковый брус

В висячих конструкциях одиночный конек не имеет дополнительной поддержки, правильно рассчитать такой каркас четырехскатной крыши могут только профессионалы.

В остальных случаях конек опирается на вертикальные стойки и лежень, привязываемый к внутренним несущим перегородкам или мауэрлату.

План обустройства несущей конструкции

Остальные элементы остова (рядовые стропила и формирующие углы скатов нарожники) выпиливаются по шаблону из досок или бруса с сечением от 50 мм (от 30 – для нарожников) и размещаются с равным интервалом друг от друга. Нижний край опирается на мауэрлат, верхние соединяются между собой, опираются на конек или диагональные стропила.

Именно рядовые стропила и нарожники удерживают утепляющую прослойку кровельного пирога и обрешетку, перераспределяя вместе с ней весовые нагрузки по всей площади скатов. Также они формируют карнизные свесы, впоследствии подшиваемые с возможностью доступа свободного воздуха для вентиляции кровли.

Усиливающие элементы

Все зависимости от типа стропильной системы диагональные ноги каркаса всегда усиливаются в зонах максимальных нагрузок. При длине стропилины в пределах 7,5 м для этих целей достаточно 1 подкоса, монтируемого под углом в пределах 45-53° с упором в верхнюю часть ноги.

При длине в пределах 7,5-9 м накосная стропилина вдобавок усиливается шпренгельной фермой, размещаемой в углу, на высоте в пределах четверти длины балки. При длине более 9 м каркас укрепляется вертикальной стойкой, подпирающей центр.

При высоких рисках распирания стен каркас стягивается затяжками – горизонтальными балками, стягивающими стропильные пары и фиксируемые на мауэрлате. Эти элементы чаще встречаются в системах с висячими стропилами. Помимо этого, для усиления конструкции часто используются деревянные бруски и доски, набиваемые на нагружаемые узлы или участки.

Примером служит прибоина или шпренгель, дополнительно соединяющие обычные стропила в верхней части каркаса с двумя коньковыми прогонами, деревянные брусочки в местах фиксации нарожников или ветровая балка.

Устройство четырехскатной стропильной системы

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород. Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска. Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Разновидности четырехскатной кровли

Четырехскатная кровля может быть шатровой, полувальмовой или вальмовой. Чтобы правильно выбрать вариант кровли нужно рассмотреть особенности каждого из этих трех типов.

Шатровая кровля

Шатровая кровля имеет форму пирамиды. Она состоит из четырех одинаковых треугольных скатов, вершины которых соединены в одной точке. В такой конструкции отсутствует конек. Шатровая кровля может быть использована только в качестве покрытия для квадратных сооружений. Если беседка имеет прямоугольную форму, данный вариант крыши для нее не пригоден.

Вальмовая кровля

Самый универсальный вариант кровли для построек квадратной или прямоугольной формы. Конструкция состоит из различных по конфигурации скатов. В торцах кровли располагаются треугольные скаты, они называются вальмами. Еще два ската трапециевидные. Вершины трапеций соединяются между собой, и линия их соединения называется коньком.

Схема вальмовой кровлиИсточник pinterest.com

Полувальмовая кровля

Это вариант вальмовой конструкции, у которой треугольные скаты укорочены. Такая кровля идеальна для мансардных коттеджей, но для беседок ее обычно не применяют.

Из вышесказанного можно сделать вывод, что лучший вариант для беседки, это вальмовая кровля. Она подходит для беседок любого размера и любых пропорций, достаточно быстро монтируется и хорошо защищает постройку.

Плюсы четырехскатной вальмовой кровли

Беседку можно накрыть плоской, односкатной, двускатной или шатровой крышей. Но многие домовладельцы предпочитают ставить на своих участках беседки именно с вальмовой кровлей. Это объясняется тем, что вальмовый вариант отличается целым рядом преимуществ:

хорошая зашита постройки от ветра и осадков;
на крутых скатах не скапливаются осадки;
такая кровля сама по себе имеет эстетичный внешний вид;
беседка с четырехскатной кровлей выглядит более солидной;
скатная кровля не закрывает обзор из беседки;
для ее обустройства можно применять любые кровельные материалы;
если несколько видоизменить стропильную конструкцию, можно получить крышу оригинальной формы;
высокая прочность;
низкая парусность.

Оригинальный вариант вальмовой крыши для беседкиИсточник dekoriko.ru

Однако для того, чтобы крыша получилась прочной и долговечной, ее нужно правильно рассчитать и запроектировать. Собирать стропильную систему и укладывать кровельное покрытие должны высококвалифицированные специалисты.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

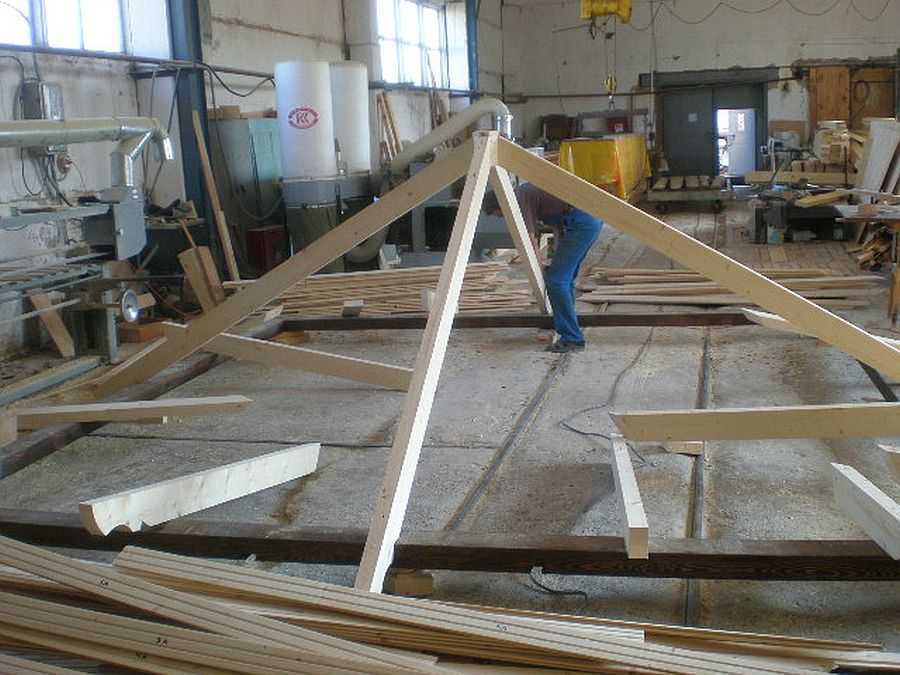

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

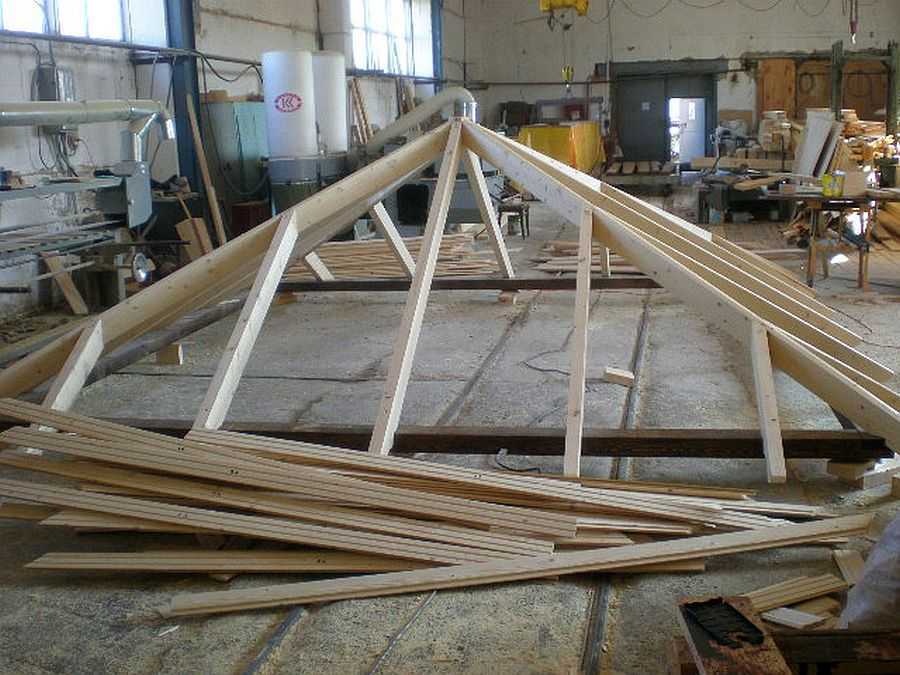

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

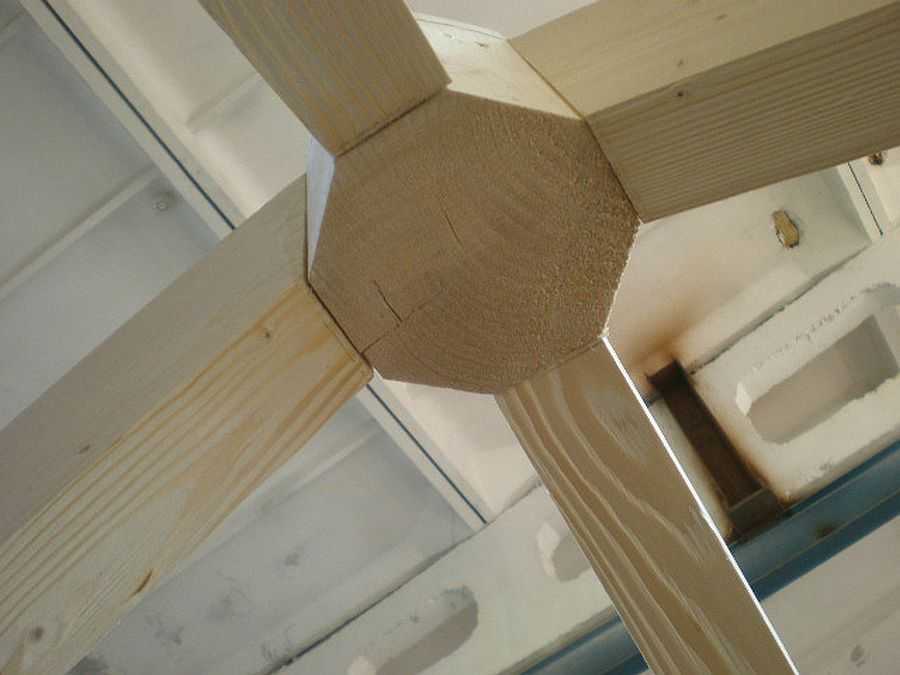

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

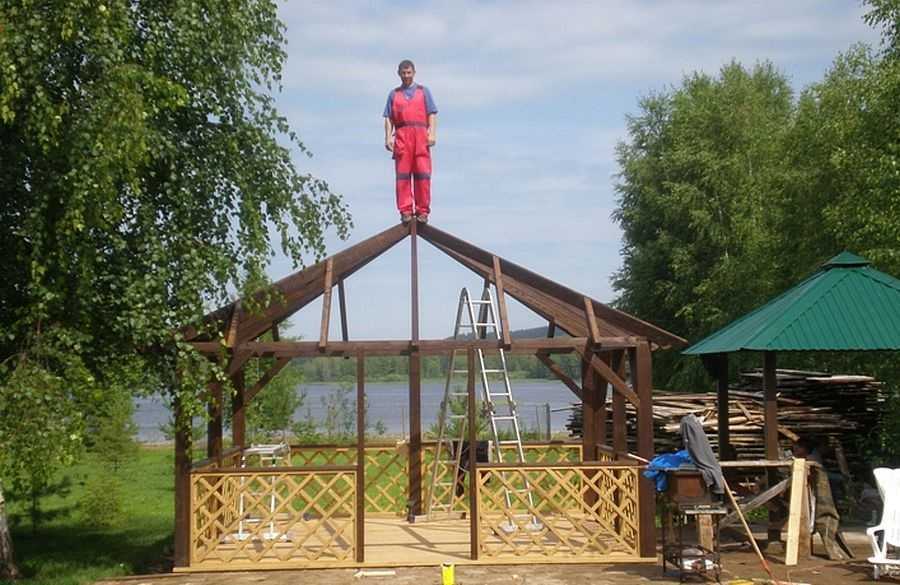

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Классические голландские крыши

Классикой вальмовых крыш считается голландская конструкция, с характерной для нее стойкостью к ветровым и снеговым нагрузкам. Стандартная вальмовая крыша обладает двумя трапециевидными скатами с длинных сторон, и двумя – с коротких сторон. По мнению специалистов, данная конфигурация крыши на порядок красивей, чем обычная шатровая конструкция.

В состав стропильной структуры вальмовой крыши входят две пары накосных стропил: так называют диагональные опорные брусья, соединяющие верхние точки скатов с верхними углами дома. Полувальмовые крыши встречаются в двух разновидностях: в первом случае при помощи боковых скатов удаляется только фрагмент торца с верхней части, во втором – подобное срезание происходит по низу. Полувальма обычно обладают треугольной или трапециевидной формы.

Особенности голландской крыши полувальмового типа

В составе конструкции полувальмовой голландской крыши объединяется и двухскатный, и четырехскатный вариант. От обычной крыши ее отличают усеченные вальмы – торцевые треугольные скаты. Согласно стандартам, длину вальма делают в 1,5-3 раза короче, чем боковые скаты-трапеции.

Благодаря этой конструктивной особенности появляется возможность использования вертикального окна. Здесь также нет острой выпирающей кромки, как у двухскатных крыш, что делает конструкции на порядок устойчивее к ветровым нагрузкам. Этот вариант конструкции наиболее удобен для решения задачи, как из четырехскатной крыши сделать двухскатную.

Составление чертежей

Сооружать крышу нужно только при наличии предварительно подготовленных чертежей с указанием размеров и расположения каждого элемента конструкции. Четырехскатная крыша для беседки, чертежи которой правильно разработаны, прослужит не одно десятилетие без ремонта и реконструкции.

Чертеж беседки с вальмовой кровлейИсточник pinterest.com

Проектирование осуществляется с учетом многих факторов:

вес стропильной системы;
вес кровельных и изоляционных материалов;
нагрузку осадков;
вес оборудования, которое будет установлено на крыше.

Прочность конструкции рассчитывается с некоторым запасом. Крыша должна выдержать дополнительные нагрузки, например, вес человека, который поднимется на нее для осмотра или очистки.

После окончания расчетов прочности определяется наклон скатов. На этом этапе принимаются во внимания климатические особенности региона и задуманный дизайн будущей беседки. В регионах с сильными ветрами не рекомендуется делать высокую кровлю. Дело в том, что чем выше конструкция, тем больше показатели ее парусности. Ветрам лучше противостоят пологие скаты, покрытые поликарбонатным или битумным материалом.

Чертеж беседки с пологими скатамиИсточник centermira.ru

Если для местности, в которой расположен участок характерно выпадение большого количества осадков, беседку лучше строить с высокой крышей. Подойдет наклон 50-60 градусов. В качестве покрытия в этом случае лучше выбрать металлочерепицу.

При проектировании крыши необходимо помнить о том, что для каждого отдельного кровельного материала существуют свои ограничения по наклону скатов. Кроме того, для разных покрытий есть свои рекомендации относительно шага стропильных ног.

Подготовка: проектирование, расчеты, инструменты, материалы

конструкция имеет много сложных элементов, которые нужно идеально подгонять

Для того, чтобы начать строительство требуется использовать готовый чертеж.

В нем должны быть указаны все точные размеры (длина, толщина) балок, а также материалы, которые будут применяться для кровли. Чертеж делается на основе конструкции стен, а также из расчетов погодных условий в регионе (осадки и ветер).

Хорошим вариантом при проектировании считается использование 3D модели крыши, особенно если она имеет ломанную форму. При расчете рисуется схематическое изображение кровли, которое требуется разделить на простые геометрические фигуры. Это поможет более правильно рассчитать необходимые материалы.

Например, при большом количестве снега зимой следует делать более крутой наклон, но при этом возрастает парусность конструкции, из-за чего сопротивление ветру будет ниже. Также на кровельных материалах указывается допустимый угол наклона, при котором их можно использовать.

Для постройки требуется:

пила по дереву с разным сечением зубьев;
стамески;
молотки;
болгарка (для обрезки анкерных креплений);
дрель с набором длинных сверл по дереву;
рубероид для гидроизоляции балок;
анкерные крепежи и гвозди;
кровельный материал.

А также деревянные балки под:

мауэрлат (не меньше 150 мм);
перекрытия (от 200 мм);
прогоны и подкосы (50х150 мм);
диагональные стропила (100х150 мм);
ригеля (50х200 мм);
подвесные стойки (25х150 мм).

Также в зависимости от конструкции крыши могут пригодиться металлические скобы и саморезы.

Устройство многоскатной кровли

Данная группа представлена крышами с числом скатов от 4 и более, направленными в сторону наружных стен. Верхний предел ограничен лишь бюджетом и фантазией застройщиков, проект может включать несколько фронтонных участков, врастающие друг в друга скаты, одно- или многоуровневые конструкции.

Элементы

Конструкция в любом случае является сложной и включает:

Скаты – наклонные участки крыши, расположенные в одной плоскости и формирующие конфигурацию кровли при стыковке или пересечении друг с другом. Количество скатов напрямую влияет на сложность и стоимость проекта, в большинстве случаев эта величина является четной.
Наружные ребра хребтов и внутренние ендовы – углы, образуемые на стыках смежных скатов. В зависимости от места расположения выделяют верхний горизонтальный коньковый прогон, диагональные ребра-вальмы и внутренние разжелобки ендовы. Последние нуждаются в усиленной герметизации и подпорках в верхней зоне.
Карнизные свесы, защищающие фасад от осадков. О том, как обустроить карнизный свес односкатной крыши, читайте тут.
Второстепенные системы и элементы, устанавливаемые с целью продления срока службы кровельных конструкции (водосточные желоба, аэраторы).

Остальные элементы стандартные, по аналогии с другим скатными разновидностями сложные крыши закрываются многослойным пирогом, при необходимости – утепляемым и вентилируемым (что относится к основным узлам и элементам скатной крыши?)

Особенности стропильной системы

Отличительными особенностями каркасов таких кровель являются:

Высокая крутизна скатов. В домах с неэксплуатируемыми чердаками многоскатная крыша может иметь сравнительно малый угол, но чаще всего она имеет уклон от 45° и даже больше.
Это объясняется как потребностью в быстром сходе снега (сложные крыши не рассчитаны на удержание толстого покрова в течение длительного времени), так и особенностями планировки дома (крутые скаты обеспечивают больше пространства под кровлей).
Наличие множества ендов и наружных хребтов, нуждающихся в дополнительном укреплении и впоследствии – в надежной герметизации. Зоны сопряжения скатов подвергаются усиленным нагрузкам и не могут эксплуатироваться без подпорок (как минимум 1 вертикальная стойка при длине прогонов и стропил более 6 м), подкосов, затяжек и аналогичных элементов.
Отсутствие горизонтального опорного бруса на наклонных участках. Ряд элементов стропильной системы привязывается не привычному мауэрлату, а диагональным стропилам, что существенно усложняет расчет.
Высокая вероятность комбинирования разных типов кровельных систем и способов соединения узлов.
Большое количество участков примыкания к вертикальным стенкам, проходным и доборным элементам.

Вне зависимости от типа кровли на проблемных участках стропильный каркас закрывается сплошной обрешеткой. Это, вкупе с причудливой формой крыши приводит к необходимости установки аэраторов в верхней зоне или принятии других мер по проветриванию пирога.

Планы конструкций с фото

Строительные нормативы относят к сложным крышам конструкции с числом скатов на площади в 100 м² от 5 и выше или меньшим количеством при наличии элементов с криволинейными поверхностями. В частности, ЕНиР «Кровельные работы» определяет сложными крыши шатрового, купольного или сводчатого типа, или совмещенные постройки с примыканием к таким конструкциям от 10% от общего периметра (как сделать шатровую крышу своими руками?).

Основные отличия проявляются в форме дополнительных скатов. В зависимости от этого параметра сложные крыши условно разделяются на вальмовые (с треугольными скатами и ровной линией фронтонов) и многощипцовые (с треугольными вертикальными вставками под двускатными выступами). Подробно о том, что такое вальма крыши, читайте тут.

Примеры фото сложных вальмовых конструкций приведены ниже:

Многощипцовые разновидности отличаются отсутствующей или малой протяженностью горизонтальных опорных участков

Помимо этого, различия проявляются в числе уровне скатов, их форме и симметричности. Максимальную сложность имеют комбинированные виды, совмещающие все типы скатов и имеющие многоуровневую конструкцию. Это же относится к крышам со скатами или элементами с криволинейными или ломаными поверхностями (как сделать ломаную крышу своими руками?)

Расчет угла наклона скатов и длины стропил

Значение наклона кровли подбирается исходя из климатических условий региона строительства. Четырехскатные вальмовые крыши без мансарды под углом 15–25° целесообразно устраивать на местности с сильными ветрами

Следует принять во внимание требования производителей кровельных материалов. Для каждого вида есть допустимые минимальные углы скатов по отношению к плоскости перекрытия

Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии. В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька.

Определить длину стропильной ноги L можно, имея значение пролета, отметку верхней точки крыши или угла наклона по двум формулам. Если известна высота конька: L=L1+L2.

Меньший угол наклона характерен большой длиной стропил.

Шатровые конструкции крыш

Конструкция шатровой крыши.

Шатровая крыша – это четырехскатная конструкция, в основе которой четырехугольник, к которому сходятся равнобедренные треугольники в верхней центральной точке. Такое устройство кровли помогает сэкономить на материалах, так как не требует дополнительного обустройства фронтонов. Конструкцию шатровой крыши можно изготовить самостоятельно независимо от типа здания, но удобнее будет работать с квадратными основаниями. Перед началом возведения такой конструкции следует правильно выполнить все расчеты. Расчет площади для шатровой крыши просто выполнить, достаточно лишь посчитать площадь одного ската, а затем умножить ее на 4, если основание крыши квадратной формы. Площадь ската – равнобедренный треугольник, следовательно:

где b – длина основания треугольника;

S – площадь ската;

Далее произведем расчет площади свесов карнизов (равнобедренные трапеции). Умножаем высоту фигуры на полсуммы длин ее оснований. Устройство крыши предполагает два варианта расчетов:

Можно использовать высоту конька и длину основания кровли.
Можно учитывать длину диагональной ноги и длину основания по периметру.

Пример расчета площади шатровой крыши:

Формула расчета карнизного свеса шатровой крыши.

здание – 6*6 м;
h конька – 2,97 м;
угол уклона скатов – 35°;
длина диагональной ноги – 5,21 м;
ширина свеса карниза – 60 см.

Расчет длины высоты треугольника по теореме Пифагора:

h 2 = a 2 – (b/2) 2

a – длина ската

h – высота треугольника

b – ширина основания

Площадь одного ската в форме треугольника равна 12,72 м 2. так как основание у нас квадратное, умножаем еще на 4. Соответственно, общая площадь составит 50,88 м 2. Теперь можно выполнить расчет площади свеса карниза. Для вычисления общей площади свесов следует умножить полученную площадь 4,76 м 2 на 4. Следовательно, общая площадь шатровой крыши составит 50,88 + 19,03 = 69,91 кв. м

Как сделать крепление строил своими руками

Для дополнительного крепления накосных стропил применяется металлическая проволока, скрученная в несколько раз.

Коньки на ребрах монтируются в такой же поочередности, что и обычные элементы. После установки реберной части, имеющей закрытый торец, проводится укладка коньковых элементов замковым способом, с последующим механическим закреплением. Там, где пересекаются ребра с коньками вальмовой крыши, потребуется установка Y-образных коньковых комплектующих. Они могут быть заменены начальными и конечными элементами.

Для этого проводится их контурная обрезка после фиксации на ребре. Для закрепления участков стыковки применяется механический способ. Обязательно проводится грунтование и укладка минеральной посыпки, входящей в стандартный ремонтный комплект. Когда устанавливаются коньковые элементы на коньках или ребрах, оставляется вентиляционный зазор. Та же последовательность операций применяется в процессе сооружения четырехскатной крыши сложной формы.

Элементы конструкции

Вальмовая кровля состоит из сложного набора элементов, которые собираются в единую прочную и надежную конструкцию.

Скаты. 4 кровельные плоскости, начинающиеся у конькового прогона и образующие нижней частью свесы кровли. В вальмовой крыше есть 2 треугольных и 2 трапециевидных ската.
Вальмы. Это треугольные скаты. Располагаются над торцевыми фасадами постройки и выполняют функцию фронтона.
Коньковый прогон. Балка в вершине кровли, расположенная между верхними углами треугольных скатов.
Затяжки. Балки перекрытия, которые устанавливаются внизу, в основании кровли.
Ригель. Еще одна затяжка, расположенная непосредственно под коньком.
Мауэрлат. Нижняя опора для стропил. Представляет собой брус с широким сечением, уложенный по периметру стен постройки.

Элементы конструкции вальмовой кровлиИсточник krovlya-mp.ru

Перемычка. Брусовая затяжка, делящая стропильный дуэт пополам.
Нарожники. Короткие стропильные ноги, которые крепятся к диагональным стропилам.
Стропила центральные. Стыкуются с диагональными стропилами и вершиной конька. Таких элементов в конструкции предусматривается обычно 6 штук. Их монтаж должен быть выполнен с особой тщательностью.
Промежуточные стропила. Внизу крепятся к мауэрлату, а вверху к коньковому прогону.
Диагональные стропила. Формируют ребра вальм. Соединяются с углами мауэрлата и завершением конька. Они длиннее промежуточных стропил, их сечение более широкое, а расположение более пологое.
Балки перекрытия. Установленные у основания стропил затяжки.
Подкосы. Опоры, необходимые для того, чтобы стропила не провисали. Если длина крыши менее 4,5 метра, подкосы можно не применять.
Шпренгель. Элемент, состоящий из двух балок, необходимый для поддержки диагонально уложенных стропил.
Стойка. Вертикально установленный в центре кровли брус. На него опирается конек. Служит для распределения веса стропильной системы на несущие элементы.

Соединяются элементы конструкции при помощи крепких метизов. На некоторых деталях для правильной стыковки нужно делать пропилы.

Стропильная система вальмовой крышиИсточник derevyannyydom.ru

Составляем проект и делаем чертежи

Перед тем, как собрать четырехскатную крышу, придется провести точные расчеты и составить проект. В былые времена с этой задачей могли справиться только квалифицированные архитекторы. Сегодня, благодаря наличию специальных компьютерных программ, это под силу практически каждому.

По ходу разработки проекта определяются следующие параметры:

Угол наклона. Это показатель находится в прямой зависимости от применяемого кровельного материала. Также на него влияет ветровая и снеговая нагрузка, характерная для данной местности. Специальные таблицы содержат уже готовые расчетные данные, как сделать многоскатную крышу для различных регионов.
Высота конька. Определяется углом наклона и необходимой высотой потолка мансарды.
Размеры стропильных элементов. Для их определения нужно выяснить постоянные и временные нагрузки, оказывающие на них непосредственное воздействие. Во время вычисления потребуется использовать показатель суммарного веса всей крыши, включая кровельный пирог, перекрытие, опоры и мансардный пол. Обязательно учитывается снеговая нагрузка.
Число доборных деталей. В тех случаях, если стропила и другие элементы конструкции длиннее 6-ти метров, то система усиливается дополнительными элементами. Это позволяет сделать кровлю более прочной и устойчивой.

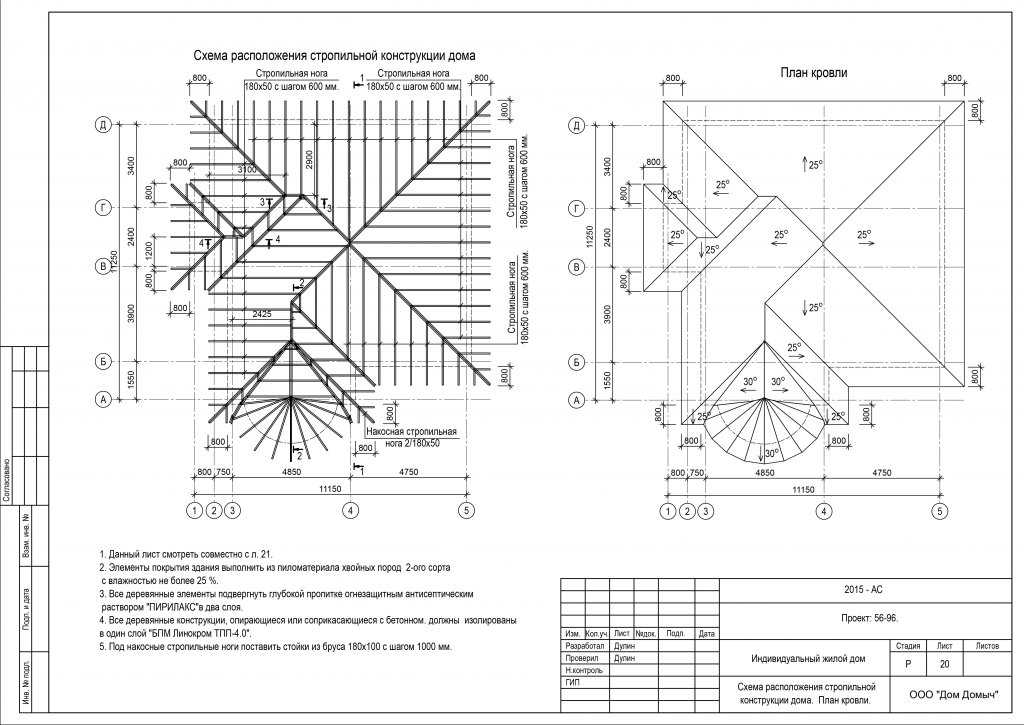

В результате расчетов получают чертежи устройства стропильной системы четырехскатной крыши, с реальными параметрами элементов и указанием их взаимного расположения.
