Рубильник перекидной на два направления

Способы установки УЗО

Возможны два способа установки устройства. Первый вариант предполагает установку общего УЗО в схему электропроводки, сразу за счетчиком и автоматом. При одном общем УЗО для квартиры или дома, очень трудно найти место утечки тока через изоляцию проводов. Такое нарушение изоляции нужно искать по всей квартире или коттеджу.

Вариант схемы электропроводки с общим УЗО и защитным заземлением в однофазной сети

В этом случае УЗО обесточит всю квартиры. Во другом варианте устанавливается несколько УЗО, отдельно для каждого направления электропроводки, в гостиную комнату, кухню, спальню комнату и детскую. Такая схема раздельной электропроводки по комнатам собирается в электрощитке в прихожей.

В этом же электрощитке устанавливается несколько УЗО. Такой вариант конечно затратный, но он имеет некоторые преимущества. Во – первых, при срабатывании УЗО, сеть будет выключена только в одном направлении, а в другой части квартиры напряжение сети сохранится. В одном помещении будет легче искать повреждение электропроводки.

Вариант схемы электропроводки с отдельным УЗО для розеток и защитным заземлением в однофазной сети

В детской комнате отдельно подключенное устройство УЗО защитит детей от прикосновения к опасной розетке быстрее, чем в варианте общего УЗО. Для варианта детской комнаты ставят УЗО с током отключения, менее 10 мА. В ванную, или на кухню, где стоит стиральная машина, нужно ставить УЗО с большим значением тока срабатывания (300мА – 500мА), потому что УЗО с током отключения в 10 мА будет постоянно отключать кухню.

УЗО выбирают по оптимальному току для всех нагрузок в амперах. Время срабатывания УЗО — качественного устройства — до 0,1 секунды, за это время не чувствуется удара током. Проверять на работоспособность устройство защиты нужно нажатием тестовой кнопки УЗО раз в месяц и после каждого аварийного срабатывания.

Типы рубильников

Существует два основных вида перекидных рубильников:

Однополюсные. Самый распространённый вид. Как видно на фото однополюсного перекидного рубильника, его конструкция оснащёна одним модулем. Для этой вариации используют медные проводники. Это оптимальный выбор для генераторов с частотой, не превышающей 20Гц.

Двухполюсные. Наиболее популярный тип на сегодняшний день. Область его применения – жилые здания. Рубильник на два ввода позволяет обслуживать приборы, подключённые не только к однофазной, но и к трехфазной электросети. Подобные аппараты имеют отрицательное сопротивление равное 60Ом. Причём выходное напряжение может быть самым разным. Оно зависит от применяемой версии аппарата.

На сегодняшний день чаще всего в магазинах можно увидеть рубильники РР20, оснащённые открытыми конденсаторами. При подключении таких аппаратов необходимо применение блоков питания на 300В.

Пошаговая инструкция, как подключить одножильный провод

После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.

Практические советы

Опытные электрики рекомендуют монтаж проводить в такой последовательности:

  • обесточить щит. Проверить наличие тока при помощи индикатора;
  • нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
  • оборудование должно быть крепко защелкнуто на дин-рейке;
  • подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
  • на проводке при подсоединении не должно быть перегибов;
  • лишние части кабеля отсоединить кусачками;
  • на 10 мм удалить с кабеля аккуратно изоляцию;
  • кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
  • включить подачу электроэнергии;
  • проверить доступ напряжения в рубильник при помощи индикатора.

Распространенные ошибки

Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:

  • изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
  • подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
  • не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
  • не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.

Сеть однофазного типа

К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.

Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши. На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

  1. Контактные площадки общей группы.
  2. Индивидуальные контакты каждой лампочки.
  3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Преимущества и недостатки рубильников

Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

  1. Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составит труда.
  2. Простая конструкция. Практически все подобные коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а ремонт их обычно не требует высокой квалификации и стоит недорого.
  3. Высокое отношение коммутируемая мощность/стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов могут коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

  1. Повышенная опасность для оператора. Поскольку большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
  2. Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора*.

Дугогасящие вставки, которыми оснащаются некоторые типы переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющее большинство производителей электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

Установка блока АВР с автозапуском бензогенератора

В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.

Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.


1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода

Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.


Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления

Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.

Разновидности и размеры электрощитков

Различают накладные, напольные и встраиваемые щиты. Накладные вид ставят на стену, комплектующие с корпусом находятся снаружи. Напольные модели монтируют на подставках на полу, или без опор. Для встраиваемых в стене делают нишу, куда вставляют ящик. Электрические шкафы монтируют внутри или снаружи зданий.

Степени корпусной защиты:

  • IP30, IP20 — ставят в помещениях нормальной влажности, защита от воды не предусмотрена, есть только корпус, предохраняющий от постороннего действия;
  • IP54, IP44 — защита от влаги на более высоком уровне, можно монтировать на улице, но с защитой от прямого попадания воды;
  • IP65, IP55 — предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения.

От габаритов коробки зависит количество коммутаторов, кабельных линий, которые подключаются. Размер определяют так, чтобы было место для установки требуемого комплекта.

Сами собирали электрощит?

Сам
68.29%

Электрики
14.63%

Частично сам
17.07%

Проголосовало: 41

Размеры щитков в сантиметрах:

  • ЩРВ-12, высота — 28 см, ширина — 33 см, глубина — 12 см, в один ряд можно поставить 12 модулей;
  • ЩРВ-18 — 43 х 33 х 12, соответственно, модули в 2 ряда — 18 шт.;
  • ЩРВ-24 — 43 х 33 х 12, 24 модуля в 2 ряда;
  • ЩРВ-36 — 55 х 33 х 12, 36 модулей в 3 ряда;
  • ЩРВ-9 — 25 х 25 х 12, 9 модулей в 1 ряд;
  • ЩРН-15 — 25 х 35 х 12, 15 мод. В 1 ряд;
  • ЩРН-24 — 40 х 30 х 12, 24 мод. В 2 ряда;
  • ЩРН-45 — 52 х 35 х 12, 45 мод. В 3 ряда.

Выпускают пластиковые и стальные щитки. Для герметичности в готовых изделиях есть эластичные уплотнители, от постороннего доступа ставят запоры и замки.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

  • Масса.
  • Габариты.
  • Мощность.
  • Потребление топлива.
  • Уровень шума.
  • Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах


Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Подсоединение люстры

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.


Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.


Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

  • Электронные устройства.
  • Вычислительная техника.
  • Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.


Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

  • Офисы.
  • Холодильные установки.
  • Электрооборудование в дачах, загородных домах.
  • Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

  • Устойчивость к кратковременным перегрузкам.
  • Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.


Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.


Соединение с сетью

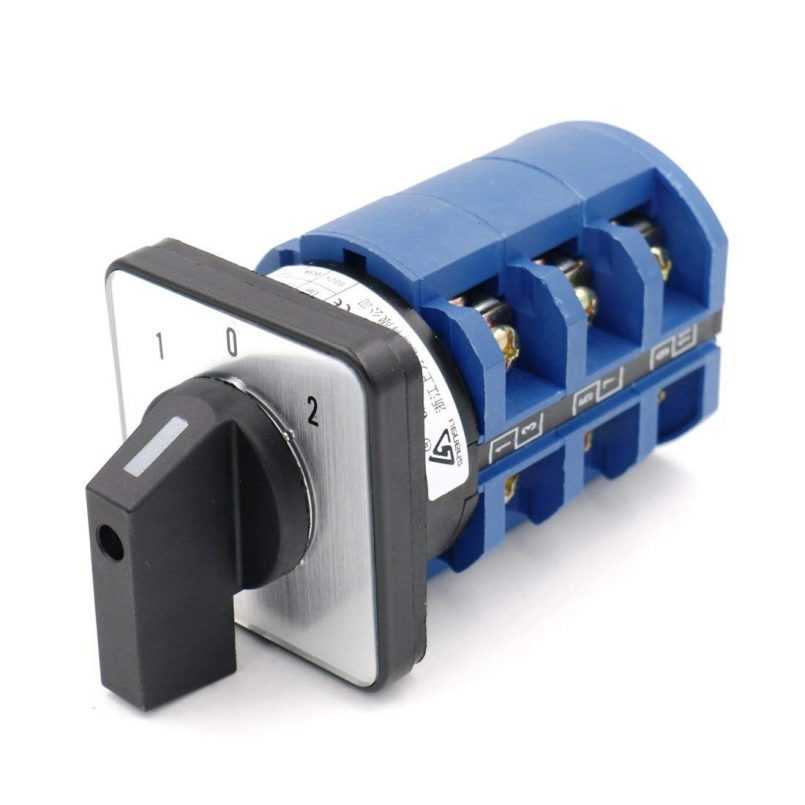

Особенности применения трехпозиционного переключателя

Трехпозиционный перекидной рубильник

Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.

Монтаж устройств

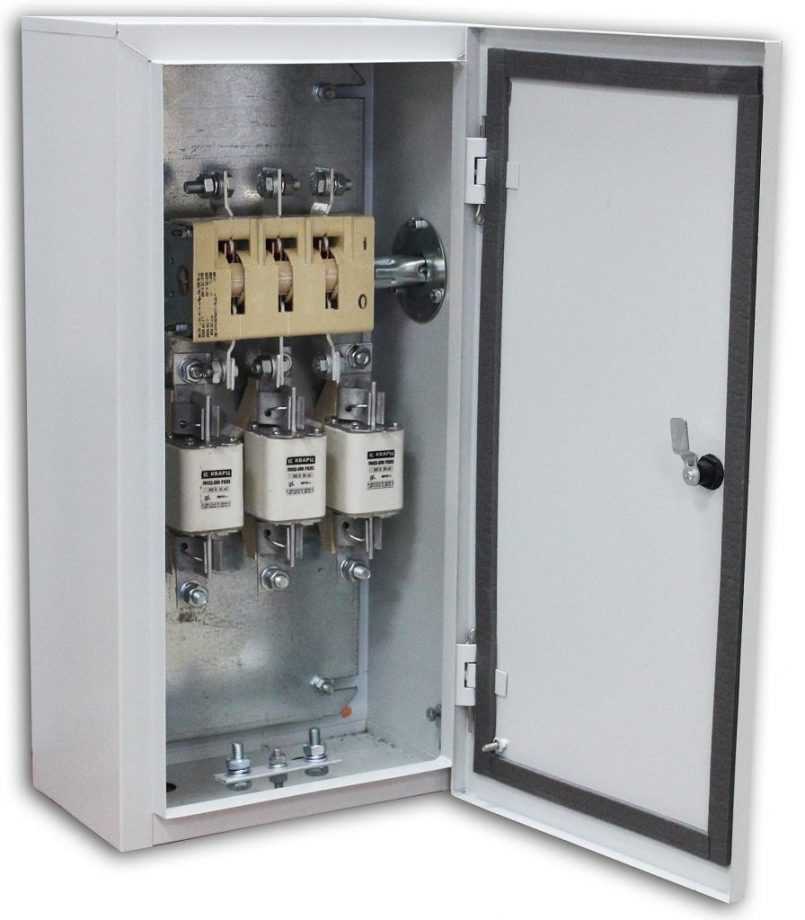

Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:

  1. Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
  2. Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
  3. Шины и провода подводятся на неподвижные контакты.
  4. Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.

  5. Резьбу гаек покрывают вазелином.
  6. Контактные гайки затягиваются плавно. После первого поворота гаечного ключа гайку ослабляют, а потом аккуратно затягивают.
  7. На поверхность контактных ножей наносится касторовое масло, которой предотвратит их заклинивание в стойках.
  8. Производится заземление металлических нетоковедущих элементов на внешней части короба.

Порядок включения

Перед подключением необходимо остановить вводной автомат

Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:

  1. Остановка вводного автомата.
  2. Установка рукоятки прибора на генераторную линию.
  3. Выключение автомата нагрузки.
  4. Подсоединение кабеля переключателя к генераторной розетке.
  5. Запуск генератора, ожидание прогрева (2 мин).
  6. Подача питания на рубильник.
  7. Включение автоматов нагрузки.

Автоматы ставятся на каждый из вводов.

Выключатель перекидной принцип действия

Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке. Во втором – только при ее отключении.

Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.

Характеристики

Основными характеристиками выключателя перекидного являются:

  • Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А.
  • Тепловой ток, не разрушающий элементы.
  • Допустимое напряжение сети.
  • Кратковременное импульсное напряжение, которое выдерживает изоляция.
  • Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
  • Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
  • Износостойкость механических элементов определяется количеством циклов переключения.

Сеть трехфазного типа

Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

Необходимое оборудование

Чтобы технически правильно соединить генератор с сетью дома, нужно не так много приспособлений. Вот лишь некоторые требования, которые выполняют в обязательном порядке:

Подключение генератора к дому

  1. Обеспечение отдельного ввода. Рекомендуется выбирать для этого медные провода, обладающие сечением не менее 4 мм2. Их прокладывают, начиная с вводно-распределительного устройства, и заканчивая специально оборудованным местом установки.
  2. Перекидной рубильник. В последнее время появилось большое количество подобных устройств, которыми можно пользоваться в личных нуждах. Главное — выбирать монтаж на 35-миллиметровую DIN-рейку, это одно из самых универсальных решений. TDM-63 — пример самых дешёвых марок. Но есть более добротные и надёжные устройства — E200 от ABB, SFB от Hagger. Производители сами часто составляют инструкции, описывающие, как подключить генератор к сети дома.

Важно! Схема включения и соединения у большинства устройств отличается универсальностью, простотой. Общая шина отходящих нагрузок чаще подключается на нижнюю часть. Два отдельных ввода подключают с обратной стороны, где парные контакты

У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности

Два отдельных ввода подключают с обратной стороны, где парные контакты. У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности.

Трёхпозиционный или перекидной рубильник имеет главный принцип в своей основе — выключатель нагрузки. Это приводит к тому, что конструкции изначально не предусматривает теплового или электромагнитного расцепителя. Каждый ввод требует дополнительной защиты с помощью автомата. Предельный ток у последнего определяют с опорой на допустимую нагрузку по питающей линии

Не важно, к какой шине организовано подключение

Пара двухполюсных автоматов может применяться для самостоятельного изготовления простейшего варианта перекидных устройств. Нужно только выполнить несколько простых действий:

  • Поставить приспособления рядом.
  • Один переворачивают вверх ногами.
  • Затем вместе сцепляют клавиши, для чего в штатное отверстие вставляют стальной штифт. Правило актуально для любых видов генератора электрического тока.

Соединение устройств с сетью
