Свайный фундамент: виды, особенности расчета и монтажа

Виды используемых ростверков для свайных фундаментов

В зависимости от весогабаритных характеристик и назначения постройки для сооружения ростверков свайного фундамента могут применяться:

металлические балки;
деревянный брус;
монолитные железобетонные ленты.
Рисунок 17. Основные способы сооружения ростверка

В качестве обвязки свай при строительстве домов из бревна и бруса обычно выступает нижний венец сруба. Также деревянные балки для устройства ростверка используются при строительстве зданий по каркасной технологии.

Металлические балки из швеллеров тоже применяются для обвязки свайных фундаментов под деревянные дома.

Свайные основания с железобетонными ростверками подходят для строительства домо из любых материалов. Их ширина выбирается в зависимости от толщины будущих стен. Такие конструкции являются наиболее прочными и надежными, способны выдерживать и равномерно распределелять на сваи значительные нагрузки от строений.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30

От 5118 руб/штПодробнее

Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1

От 6440 руб/штПодробнее

Фундамент на винтовых сваях технология

Технология возведения фундамента на винтовых сваях реализуется в несколько последовательных этапов. Рассмотрим каждых из них.

Анализ строительного участка

В первую очередь проводятся геодезические исследования, которые необходимы для определения типа грунта на месте строительства и уровня расположения грунтовых вод.

Совет эксперта! Исходя из типа грунта определяется вид используемых винтовых свай и глубина из завинчивания — опорные лопасти сваи должны располагаться в глубинном слое почвы, только в таком случае можно добиться отсутствия риска усадки фундамента.

Рис: Пример дома на винтовых сваях возведенного на наклонном участке Также анализируется перепад высоты на месте строительства — в отличие от любых других видов оснований, свайно-винтовой фундамент не требует предварительного выравнивания участка, поскольку равномерную высоту оголовков можно получить используя сваи разной длины, стволы которых просто подрезаются по одному уровню.

Подготовительные работы.

Данный этап заключается в доставке материалов и техники на место строительства, их складировании, проводке всех необходимых коммуникаций — электричества, освещения, и разметке свайного поля.

Завинчивание и обрезка свай.

По завершению разметки мест погружения свай производится их завинчивание. Для этого используется самоходные установки на базе автомобильных кранов, на стреле которых установлен кабестан — гидравлическое оборудование, состоящее из вращателя, дизельного привода и реактивных рычагов.Рис: Кабестан для завинчивания винтовых свайПоследовательность погружения винтовой сваи выглядит следующим образом:

Наконечник кабестана устанавливается на стволе сваи, производится фиксации конструкции шкворнем через специальные монтажные отверстия;
Посредством передвижения стрелового крана свая устанавливается на месте погружения, к ней подводятся реактивные рычаги кабестана;
Оператор включает оборудование и производится завинчивание сваи. Скорость погружения конструкции регулируется с помощью изменения оборотов дизельного привода вращателя.

Совет эксперта! Оборудование для завинчивания свай обладает реверсным ходом, что позволяет быстро демонтировать винтовую сваю в случае ее отклонения от требуемой траектории, и выполнить повторное погружение.

Рис: Процесс погружения винтовой сваи После завинчивания всех свай выполняется обрезка верхушек стволов по проектному уровню. Делается это с помощью сваереза, закрепляемого на стреловом кране вместо кабестана, либо с помощью обычной болгарки.

Бетонирование стволов и обвязка ростверком.

Полые стволы винтовых свай заполняются бетонным раствором марок М200-М300, это необходимо для предотвращения коррозии стенок изнутри и увеличения их несущей способности свай. Далее к стволам привариваются металлические оголовки, сварные соединения в обязательном порядке покрываются защитными грунтовками.

Рис: Обвязка винтовых свай стальным ростверком Последний этап монтажа — обвязка свай ростверком. Для этого к оголовкам приваривается швеллер либо двутавровая балка. Обвязка выполняется как по внешнему, так и по внутренним контурам свайного поля. При дальнейшем строительстве ростверк служит основанием, на котором возводятся стены дома.

Как устроен свайный фундамент

Свайный фундамент – это опорная конструкция под здание, состоящая из отдельно стоящих свай или свайного поля. Обычно их изготавливают из железобетона, но возможно использование не армированного бетона или бутобетона, что несколько уменьшает стоимость конструкции. Для повышения прочности и экономии бетона производят армирование свайного фундамента. В качестве арматуры обычно используется прутья из гладкой или профилированной стали. Фундаментные сваи обязательно устанавливают под углами здания, на пересечении внутренних несущих стен между собой и с наружными стенами. Если между обязательными сваями расстояние от 2 до 2,5 м и более, то между ними устраивают и промежуточные.

Достоинства и недостатки винтового фундамента

В сравнении со всеми известными технологиями, винтовой фундамент является самым экономичным основанием для любых наземных конструкций. Достоинствами СВФ являются:

строительство в сложных условиях – холмистая, болотистая местность, прибрежная зона, плотная застройка, наличие на участке деревьев, прохождение сторонних коммуникаций;
минимальный бюджет – практически полное отсутствие бетонных, земляных работ, опалубки, ожидания набора прочности бетонными конструкциями, аренды спецтехники;
вариабельность технологий строительства – винтовой фундамент пригоден для срубов, кирпичных, панельных построек, щитовых, фахверковых каркасных зданий, контуров заземления дома, заборов, МАФ;
максимальная этажность – допускаются разрешенные в индивидуальном строительстве трехэтажные здания с мансардой;
высокий ресурс – при нормальной антикоррозионной обработке срок службы винтовых свай составляет 75 – 100 лет.

Единственным недостатком СВС является непригодность для проектов с цокольным/подвальным этажом. Ручной монтаж винтовых свай, не только допустим, но и рекомендован специалистами. При погружении этих конструкций спецтехникой сложнее контролировать усилие затяжки при достижении несущих пластов.

Описание винтовых свай.

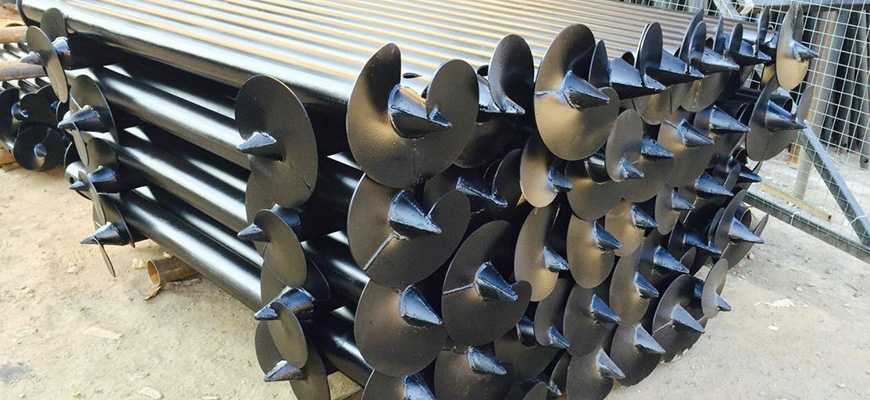

Основным элементом фундамента является металлическая винтовая свая. Она представляет собой обычную стальную трубу. При этом толщина металла должна быть не меньше 4 мм.

На остром конце винтовой сваи находится режущая лопасть. Благодаря ей происходит ввинчивание в грунт. Из-за идеальной формы лопастей их можно просто ввинчивать на нужную глубину благодаря силе 3–4 строителей.

Для объектов, имеющих перепады в высоте или при наличии иных боковых нагрузок, используются сваи, на остром конце которых имеются две лопасти. Это придает дополнительную надежность практически любому строению.

Диаметр лопастей колеблется в пределах 200–850 мм. По внешнему виду свая напоминает громадный саморез. Она имеет диаметр от 50 до 350 мм. Ее длина составляет 2–11 м. Самые маленькие сваи используются для установки заборов, рекламных щитов, навесов. В продаже встречаются полые и цельные сваи.

Установка винтовых свай, видео:

Благодаря перпендикулярному расположению лопастей, винт не разрыхляет грунт. Несущая способность данных свай колеблется в пределах 5-25 т. Бывают разные варианты проектов фундаментов. Они зависят от типа будущего строения и грунта. Самые популярные из них:

одиночные сваи (поддерживают отдельные элементы) нередко применяются в том случае, когда необходимо пристроить что-то к уже имеющемуся зданию;
стандартный фундамент – используется под колонны и основные элементы строения;
свайные ленты – располагаются под стенами строения;
свайное поле – используется для тяжелых конструкций.

Для деревянного дома выбирают крепкие и долговечные сваи с литыми наконечниками.

Особое внимание необходимо уделить защитному покрытию этого строительного материала. Для проверки его качества можно попросить у продавца сделать тестовое закручивание

Если металл сильно оголится, то винтовые сваи покрыты плохой защитой.

Самое лучшее покрытие производится на основе высококачественной полиуретановой смолы. Не менее надежные и оцинкованные сваи. Их обрабатывают с помощью горячей оцинковки. Они покрыты защитой как снаружи, так и внутри.

Достоинства данных свай:

Возможность их повторного использования. Это обусловлено тем, что они демонтируются без каких-либо повреждений.
Отпадает необходимость в выполнении большого объема земляных работ. Возведение свайно-винтового фундамента возможно на обводненных и подвижных участках.
Монтаж данного фундамента осуществляют за 1–3 дня. Работы, производимые вручную, более продолжительные, чем с применением специальной техники.
Строительство дома начинают сразу же после монтажа оголовка.
Они идеальны для возведения различных пристроек к строению.
Срок службы свайно-винтового фундамента составляет 150 лет. После дополнительной обработки винтовые сваи могут прослужить без замены более 200 лет.
Себестоимость возведения данного фундамента почти втрое ниже, чем ленточного.
После возведения фундамента на участке не скапливается строительный мусор.

Недостатки винтовых свай немногочисленны:

их нельзя использовать на крупнообломочных и скальных грунтах;
проседание грунта, при плохо проведенном обследовании участка;
деформация фундамента, происходящая при нарушении технологии (она возможна в случае, если при вкручивании свай не фиксировали их положение, их устанавливали в заранее выкопанные ямы или забивали, сделали неправильную обвязку свай);
коррозия свай из-за отсутствия или плохой антикоррозийной обработки;
ограничение строительства легкими и небольшими домами, например, из арболита или полистеролбетона.

Начальный этап проектирования свайных фундаментов

Перед тем как обращаться в архитектурную фирму или при достаточных инженерных знаниях пытаться спроектировать свайное основание самостоятельно, следует оценить особенности участка для строительства, продумать план строения и подобрать необходимые материалы. На сегодняшний день вы сможете выбирать из забивных, железобетонных, набивных, винтовых, буровых, висячих свай или свай-стоек.

Обсуждение плана постройки.

В зависимости от веса строения, его дизайна и числа свай владелец дома сможет установить:

одиночные сваи;
«кусты» из свайных изделий;
поле из свайных изделий;
ленточный фундамент на сваях.

Установка обвязки

Установка обвязки свай

В завершение возведения свайно-винтового фундамента приступают к обвязке свайных установок. Для этого к каждой свае приваривают оголовки или металлический швеллер. Все швы надо обработать антикоррозийными средствами. Теперь можно мастерить обвязку из бруса или другого планируемого материала. Свайно-винтовой фундамент не требует процесса выдержки, поэтому к дальнейшим работам можно приступать сразу после установки цоколя.

Итак, если учесть все выше приведённые доводы, то можно сделать вывод, что винтовые сваи станут приоритетом индивидуальных строек. Выбрав данную технологию для фундамента, быстро, надёжно и в краткие сроки можно получить основание для дома, которое прослужит много лет.

Принципы расчёта и проектирования

основана на принципе прохождения точечной опоры сквозь слабые слои почвы к плотным несущим пластам.

Нагрузка от дома, таким образом, передаётся прямо на несущее грунтовое основание, чем обеспечивается надёжное и прочное положение строения.

Глубину залегания несущих пластов грунта определяют путём опытного бурения и отбором образцов почвы, с последующим их испытанием. Также этот параметр берут из вертикальной съёмки с привязкой к месту строительства, которая есть в каждом отделении архитектуры местного исполкома.

Путём сбора нагрузок (вес всех конструкций строения, мебели, оборудования различного назначения, максимального количества людей и прочего, снеговая нагрузка) и делением их на общую площадь винтовых свай определяют удельное давление на почву. Оно должно быть меньше сопротивления несущего слоя грунта. Этим соотношением корректируют количество винтовых свай на плане СВФ.

Существуют нормативы отбора типоразмеров свай для строительства различных объектов. Основным показателем является диаметр ствола опоры, который напрямую взаимосвязан с величиной её несущей способности. Для ручной установки свай применяются опоры диаметром от 57 до 133 мм.

Диаметр сваи, мм	Нагрузка, кг	Вид почвы	Строение
57	800	Переувлажнённый грунт	Лёгкие постройки каркасного типа
89	1400	Болотистые и торфяники	Дачные домики, гаражи
108	3500	Все кроме каменистых	Бревенчатые дома (срубы)

Длину сваи рассчитывают исходя из того, что нижний её конец должен погрузиться в несущий слой грунта минимум на 300 мм. К этому добавляют высоту наземной части опоры. Проектом строительства закладывается величина просвета между землёй и обвязкой ВС (ростверком).

Минимальный технологический зазор допустим высотой 150 мм. Сюда следует добавить расстояние до технологических отверстий + 100 мм. В общей сумме это будет оптимальная длина сваи.

Как составить чертеж свайного поля?

После всех расчётов приступают к формированию чертежа расположения ВС на плане строительного участка.

При расстановке опор на приусадебном участке руководствуются следующими правилами:

Сваи должны быть установлены во всех углах плана фундаментного основания.
Опоры для монолитной плиты под оборудование (печь, котёл и пр.) будут в углах и по периметру через каждые 1,5 м.
По осям расположения несущих стен центры свай помещают с промежутком от 1,5 до 2 м., в зависимости от материала ростверка (обвязки). Например, для бруса — 1,5 м, а для швеллера достаточно будет устанавливать опоры каждые 2 – 2,5 м.

Пример исполнительной схемы и план свайно-винтового фундамента:

Фундамент на винтовых сваях

Свайный фундамент представляет собой конструкцию, опорным элементом которого служат винтовая свая. По сути, это стальная труба, к краю которой приварен наконечник и лопасти различной формы. Внешне такая свая напоминает гигантский саморез.

Существует довольно много разновидностей опорных свай. Чтобы разобраться в многообразии этих несущих конструкций, стоит обратиться к ГОСТу.

Конструктивные элементы сваи

Согласно стандарту, опорная свая состоит из следующих элементов:

Рабочий ствол. Это стальная труба определенного диаметра и длины. По ГОСТу диаметр ствола не должен быть менее 55 мм, а толщина стенки начинается от 4 мм.
Наконечник. В виде направляющей насадки (наконечника), зачастую используется чугунная или стальная отливка, с заостренным концом для лучшего проникновения в грунт. При необходимости отливка может усиливаться термообработкой.
Винтовая спираль. Этот элемент представляет собой стальную ленту, привариваемую к наконечнику или рабочему стволу по принципу шнека. При этом свая может иметь как один виток, так и несколько витков по всей длине ствола (если строительство происходит на вспученных или сильно подвижных грунтах).

Для изготовления опоры к рабочему стволу надежно приваривают литой наконечник. А от наконечника и по телу ствола приваривают винтовую ленту, не менее одного полного витка.

Такая необыкновенная конструкция позволяет вкручивать опорные сваи глубоко в грунт, ручным или автоматическим способом. Острый наконечник пронзает землю, а широкие лопасти служат дополнительным опорным элементом конструкции, значительно увеличивая площадь опоры. Сильно сжимаемая плотным слоем грунта, свая с винтовой спиралью становится надежной опорой будущего строения.

Важно! По сути, каждый хозяин, владеющий навыками сварки, может самостоятельно изготовить опорные сваи под фундамент. Однако практика показывает, что в домашних условиях нельзя гарантировать качество такой сварной конструкции

Для опоры под дом, в котором будут проживать люди, такие риск неприемлимы!

Что это такое: описание конструкции

Свайный фундамент — это комплекс заглубленных в грунт опор, объединенных ростверком. Конструкция хорошо распределяет нагрузку, предотвращая растрескивание либо неравномерную усадку здания. В частной застройке применяют различные типы свай. Они особенно распространены там, где сложные, подвижные грунты.

нескольких весомых достоинств:

максимальная надежность;
высокая устойчивость;
долговечность эксплуатации;
экономическая выгода.

Не лишены такие основания и недостатков:

для работы требуется наличие крупногабаритной спецтехники;
при забивании свай возникает вероятность разрушения близко расположенных построек;
устройство основания нуждается в сложных инженерных расчетах;
необходимо выполнять геологические изыскания.

Практические исследования подтвердили, что срок эксплуатации железобетонных свай — 100 лет, вдвое меньше служат винтовые опоры. Плюсы и минусы свайного фундамента рассмотрены в этой статье.

Особенности технологии устройства

Свайный фундамент монтируют из отдельно располагаемых опор. Его используют на слабых грунтах, когда на них предполагается большая нагрузка. Чтобы изготовить столбы, используют сталь, бетон, либо железобетон. Поверх опор монтируют балки или железобетонную плиту, на которых далее выполняют возведение стен сооружения.

Иногда под здание изготавливают столбчатый фундамент. На нем чаще строят деревянные дома. Опоры соединяют перемычками, служащими основой, на которой монтируют элементы строения. Подобная технология рациональна, если деревянный дом возводят на почве, подверженной глубокому промерзанию.

Хотя принцип свайной и столбчатой конструкции схож, у них присутствуют определенные различия. Основное отличие в том, что столбчатое основание делается из блоков и фундаментных балок (рандбалок), укладываемых под все стены. А свайные основания состоят из свай и объединяющего их ростверка. На выбор определенного основания влияют различные факторы: вес сооружения, его конструктивные особенности, тип грунта.

Основные элементы фундамента

Деталями свайного основания выступают непосредственно сами сваи, выполненные на них оголовки, а также соединяющий опоры ростверк. Вертикальные конструкции бывают железобетонными, деревянными либо металлическими. Их погружают в почву ударным способом, выполняют ввинчивание, заливку бетона в предварительно пробуренное отверстие.

Установка свай – рекомендации специалистов по монтажу

Профессионалы обращают внимание на следующие моменты:

необходимость применения промышленно изготовленных свай;
обязательную обработку поверхности защитным составом;
контроль вертикальности свай в процессе погружения;
целесообразность приварки швеллеров к оголовкам опор для повышения прочности.

При смещении сваи от вертикального положения следует выкрутить опору и затем повторно осуществить завинчивание. Изучив технологию, работы несложно выполнить самостоятельно. При условии квалифицированного выполнения расчетов и правильного монтажа, винтовой фундамент способен на протяжении длительного времени обеспечить устойчивость возводимого дома.

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

Винтовые сваи разделяются на несколько разновидностей:

Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Длина изделия также может отличаться. Стандарт — 165 см, 180 см, 200 см и 250 см. Сваи такой длины относят к коротким, но также они могут быть длинные, которые могут быть от 2,5 м до 11,7 м.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

Устройство

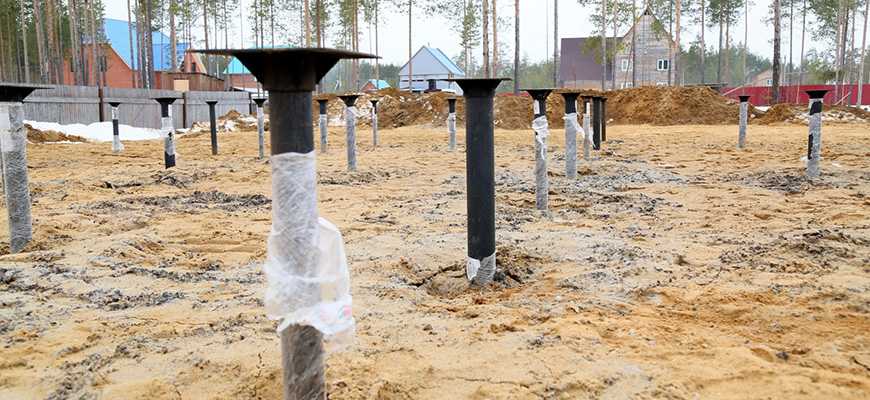

Фундамент на винтовых сваях состоит из определенного количества установленных по определенной схеме опор.

Это так называемое свайное поле. повторяющее своими очертаниями план будущей постройки.

Итак, винтовой фундамент: монтаж свай предусматривает завинчивание опор на глубину ниже промерзания почвы, минимальной глубиной погружения в основной грунт считается 600-800 мм, то есть при длине сваи в 2,5 м минимальная глубина погружения должна быть 1,5 м.

Более точно установить глубину погружения сваи можно на основании геологических показателей участка и глубины промерзания почвы.

Важно! После установки полости труб должны быть заполнены бетоном для повышения несущей способности, особенно при большом диаметре трубы. Верхушки подрезаются (или наращиваются, по необходимости) на одинаковую высоту и обвязываются швеллером, который послужит основанием для ростверка — опоры для несущих стен

Свайное поле с установленными сваями может послужить основой для ленточного или плитного фундамента в случае комбинированного типа основания

Верхушки подрезаются (или наращиваются, по необходимости) на одинаковую высоту и обвязываются швеллером, который послужит основанием для ростверка — опоры для несущих стен. Свайное поле с установленными сваями может послужить основой для ленточного или плитного фундамента в случае комбинированного типа основания.

Ручное ввинчивание свай

Ввинчивание свай вручную

Самостоятельно можно ввинчивать сваи, не длиннее пяти метров в лёгкие грунты. Лучше этот процесс проделывать втроём. Два человека работают на рычагах, а один постоянно проверяет уровень по вертикали. Для каждой установки буром подготавливают углубления до одного метра. Можно и меньше. В подготовленное углубление ставят установку и проверяют вертикаль. По технологии, в верхней части каждой винтовой сваи предусмотрены отверстия. В эти отверстия вставляется лом с квадратной трубой.

Для того чтобы удобно было работать, труба должна быть около трёх метров. Получается рычаг, с помощью которого выполняют ввинчивание. Технология проста – выполняя круговые движения, устройство уходит вглубь. За один круг происходит продвижение на 20 см в землю.Обязательно в процессе ввинчивания постоянно проверяется уровень. Когда она упрётся в твёрдые породы, окончательно выравниваем по уровню. Погрешность перекоса составляет два градуса.

Ремонт и реконструкция

Восстановление свайного фундамента — недорогое, однако эффективное решение. Его применяют при необходимости реконструкции старого основания.

Усиление сваями

Обычно сваями ремонтируют старый фундамент, создавая разгрузку несущих опор. Для усиления сваями старого фундамента применяют такие схемы:

Используют буронабивной либо буроинъекционный способ.
Вплотную с основанием вдавливают новые сваи.
Добавляют винтовые опоры.

Об усилении свайного фундамента читайте здесь, буроинъекционными сваями — тут.

Демонтаж

Чтобы выполнить разборку негодного фундамента, используют тяжелую спецтехнику. Необходимы алмазные резаки, гидроножницы, иные варианты гидравлического оборудования. Подробнее читайте в этой статье.

Поднятие дома

используют такую технологию:

специальными домкратами поднимают на требуемую высоту дом;
под стены подкладывают блоки из металла либо деревянные пни;
вворачивают сваи, приваривают к ним швеллеры;
опускают строение на новый фундамент.

О том, как поднять дом на сваи, расскажет эта публикация.

Замена фундаментного основания

Чтобы продлить срок эксплуатации фундамента, его заменяют винтовыми сваями. При скрупулезном соблюдении технологии здание не сможет дальше разрушаться. Для полной замены фундамента деревянного строения, под стены заводят швеллер. Домкратами поднимают дом, монтируют винтовые сваи и опускают здание на них.

Различия столбчатого и свайного основания здания

Общность в том, что основание не сплошное, а дискретное, с отдельными «точками» опоры.

Различия свайного и столбчатого фундаментов:

В глубине заложения: сваи погружают на глубину более 5 м, столбы – немного ниже глубины промерзания грунта, т. е. на территории России это от 1 до 2,5 м.
Столб передает нагрузку от здания на грунт своей подошвой, свая – и подошвой и боковыми поверхностями.
Разной площадью сечения – свая длинная и тонкая, столб – широкий и короткий.
Сваи могут использоваться на грунтах с невысокими несущими свойствами, например, на водонасыщенных, неоднородных, столбы – на плотных, однородных, с большой глубиной подземных вод и т. п.

Расчет и проектирование свайно-винтового фундамента

Точный расчет винтового фундамента выполняет конструкторское бюро. Этот этап входит в список обязательных работ при подготовке проектно-технической документации на возведение здания. При этом учитываются несколько показателей:

определяют тип почвы — эта характеристика влияет на выбор свай и прочность фундамента;
глубина промерзания — к этому показателю добавляют 20-25 см;
глубина пролегания грунтовых вод;
проводится расчет несущей способности 1 сваи;
определяют вес готового здания с учетом строительных материалов.

Расчет и проектирование фундамента выполняет конструкторское бюро.

Оценка несущей способности

Для каждой сваи указывается ее несущая способность. Так, для опоры диаметром 108 мм этот показатель достигает 5-9 т. Ориентироваться только на эти характеристики не следует, т. к. диапазон составляет 4 т.

На это значение влияет и несущая способность почвы, которая изменяется в зависимости от ее типа. Определить вид грунта для дальнейших подсчетов можно 3 способами:

Геологическими изыскательскими работами. В ходе их проведения эксперты пробуривают на участке скважину, берут образцы земли и изучают их. Этот способ дает максимально точные результаты и имеет минимальный поправочный коэффициент — 1,2. Минусом этого варианта является высокая стоимость.
Вкручиванием пробной сваи. Во время установки опоры проверяют крутящий момент. Поправочный коэффициент в этом случае немного выше — 1,25. Недостаток этого метода заключается в необходимости привлечения специалистов.
Бурением скважины своими силами. После достижения нужной глубины из отверстия извлекают грунт и классифицируют его. Поправочный коэффициент достигает 1,6-1,7, однако финансовые затраты минимальные.

Оценка нагрузок

Под нагрузкой принято понимать вес готового строения вместе с мебелью и снежным покровом на крыше в зимнее время. Расчет лучше поручить опытным специалистам, однако приблизительные данные можно вычислить самостоятельно.

Для расчета потребуется несколько показателей:

Площадь стен (внешних и внутренних) и материал.
Площадь междуэтажных перекрытий и материал, из которого они изготовлены.
Площадь крыши и разновидность кровельного материала.
Вес ростверка. Его рекомендуют учитывать только в том случае, если сваи обвязываются железобетонной конструкцией. При использовании деревянного бруса такой ростверк можно не учитывать.

Число свай

Чтобы рассчитать количество опор, суммарное значение нагрузки при строительстве делят на возможную нагрузку 1 сваи. Если полученное число дробное, то его округляют в большую сторону. Например, результат 14,7 будет округлен до 15. Количество опор, полученное в результате расчета по формуле, является минимальным, но не окончательным. Некоторые корректировки вносят с учетом проекта здания

При этом важно учитывать план постройки и материал, используемый для строительства:

Шаг 3000 мм при установке опор применяют, если дом будет из бруса, бревен или построен по каркасной технологии.
Шаг 2000 мм рекомендуется для более тяжелых конструкций, например, дома из шлако-, газо- или пенобетона.
Шаг 3000-3500 используют при возведении легких ограждений.

При расстановке свай важно соблюдать несколько требований:

Опоры должны быть по углам дома и в местах, где несущие стены примыкают к внешним или пересекаются между собой.
В местах прохождения капитальных и наружных стен опоры должны располагаться на равном друг от друга расстоянии. Шаг рассчитывают с учетом строительных материалов.
Пристройки к дому должны иметь отдельный фундамент, не связанный с опорой дома. В целях экономии можно использовать сваи меньшего диаметра.
Если в доме будет камин, печь или котел, то в этом месте устанавливают 2 дополнительные опоры.

Чтобы рассчитать количество опор, вычисляют нагрузку на одну сваю.

Устройство свайно-винтового фундамента.

Работа по монтажу начинается с разметки участка и его подготовки. Сваи заглубляют в грунт с помощью обычного завинчивания. В районе опоры возникает дополнительное уплотнение почвы. Примечательно, что такие работы проводят практически круглогодично и при любой погоде.

Прежде чем покупать винтовые сваи, необходимо сделать правильный расчет фундамента. Чаще всего под небольшие строения используют сваи диаметром 108 мм. При возведении объектов малой массы приобретают меньшие по диаметру материалы. Это связано с легкостью их вкручивания и экономией денежных средств.

При расчете количества свай, подсчитывают необходимое их число. При этом учитывают то, что надежность фундамента от установленных слишком часто свай не увеличивается, а стоимость фундамента значительно возрастает. Учитывая, что 1 опора, заполненная бетоном, выдерживает нагрузку 5–9 тонн. расстояние между ними может составлять 3–5 метров.

Количество свай увеличивают при возведении двухэтажных зданий или при использовании тяжелых стройматериалов. Наиболее точный расчет числа свай должен произвести специалист-строитель, но и обычные люди могут осилить это задание, если правильно подсчитают вес строения. Для более надежной и продолжительной службы фундамента несущую способность увеличивают на 25–30%.

Возведение фундаментной конструкции под дом своими руками

Технологические этапы строительства (после расчетов и проектирования):

разметка участка;
вкручивание свай с помощью насадки и профильных труб-рычагов;
бетонирование полости трубы для увеличения прочности и предотвращения образования конденсата;
обрезка свай на одном уровне;
наваривание оголовков.

Каким должно быть расстояние между винтовыми сваями при устройстве фундамента, можно узнать тут. Об установке винтовых свай для фундамента своими руками читайте в данной статье, о ремонте основания с применением винтовых опор — в этой, о реконструкции фундамента — в этой.

Устройство канализации

Для этого необходимо:

Использовать теплоизоляционные материалы для труб.
Утеплить цоколь по периметру дома.
Прокладывать внешнюю отводную трубу, соединяющую внутреннюю канализацию с септиком, в траншее.

Сарай с нуля

Сарай — легковесная конструкция, поэтому под фундамент можно использовать трубы диаметром меньше 108 мм. Длину труб выбирают с учетом глубины промерзания почвы (1,5–2 метра).

После монтажа опор производят бетонирование, обрезают выступающие части труб на одном уровне и наваривают оголовки. Связать сваи в единую конструкцию можно швеллером, металлической трубой или деревянными брусьями.

Строительство веранды

Каждый угол веранды должна удерживать одна опора. Таким образом выбирают количество стержней, учитывая, что шаг между ними не должен превышать 3 м. Длина труб зависит от линии промерзания почвы. Диаметр опоры можно выбирать между 57 и 89 мм.

Этапы работы:

ввинчивают опоры строго в вертикальном положении;
обрезают трубы на одном уровне
заполняют полость бетоном;
наваривают оголовку;
на оголовки кладут слой гидроизоляции;
делают обвязку ростверком (металлическим профилем или брусьями).

Любая древесина в строительстве должна быть обработана влагостойкой пропиткой.

В отличие от отдельной террасы, веранда имеет с домом как минимум одну стенку и объединена кровлей. В этом случае строители советуют делать связку между фундаментами, чтобы не нарушить устойчивость конструкции.

Для отдельно стоящей от дома террасы нужно рассчитать суммарные нагрузки, проанализировать несущую способность грунта и в связи с этими данными выбрать количество опор. Для повышения устойчивость террасы обвязку рекомендуют делать как по периметру, так и по диагоналям.
