Как грамотно спроектировать и изготовить вентиляцию в бане своими руками

Варианты монтажа системы в разных парилках

Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.

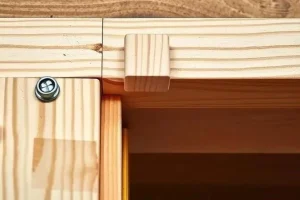

В каркасной

Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.

Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.

В рубленой

При изготовлении системы вентиляции нужно учитывать ряд нюансов:

  1. Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
  2. Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
  3. Деревянные поверхности нужно обработать специальными препаратами от гниения.

У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.

В кирпичной

Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:

  • выдерживает постоянные перепады температур;
  • не подвержен гниению;
  • служит более 100 лет.

Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.

В постройках без фундамента

Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.

Мини-сауна в квартире

В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.

Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

  • В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
  • В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции

В бане из пеноблоков

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Конструктивные особенности

В стандартный комплект банной принудительной вентиляции входят следующие основные элементы: вентилятор (вытяжной и приточный); вентиляционные трубы и короба; отдушины с заглушками;  соединительные и комплектующие элементы. Среди важных комплектующих деталей особо выделяются следующие:

  • повороты: предназначены для изменения направления вентиляционного канала;
  • переходники: необходимы при соединении элементов трассы разного размера;
  • развилки и тройники: устанавливаются при необходимости разделения поступающего воздушного потока на несколько помещений;
  • муфты: соединительные и удерживающие элементы;
  • фланцы и редукторы.

ПВХ элементы и соединители для вентиляции

Основу принудительной вентиляции составляют вентиляторы вытяжного типа, устанавливаемые на выходной продушине, или приточной разновидности, предназначенные для всасывания свежего воздуха снаружи и формирования воздушного потока. Наиболее часто используется приточная система, причем вентилятор может устанавливаться один для обслуживания всех помещений или несколько устройств отдельно в каждой комнате. В первом случае монтируется достаточно мощный механизм, как правило, с металлическими лопастями, а распределение потока далее идет по вентиляционным пластиковым каналам. В каждом помещении могут устанавливаться небольшие вентиляторы в пластиковом корпусе с пластмассовыми лопастями.

В бане для вытяжения используются пластиковые вентиляторы

Воздуховоды пластиковые для вентиляции бани рассматриваемого типа являются важной частью системы. По ним осуществляется распределение поступающего воздушного потока и направление его в нужную зону

Принцип вытяжения в бане с вентилятором

Другой вариант – установка вытяжного вентилятора не в выходной продушине, а непосредственно в наиболее застойной области. В этом случае он монтируется на конце вытяжного вентиляционного короба, по которому загрязненный воздух направляется наружу.

Пластмассовые короба и трубы выпускаются различной формы и размеров. По сечению они могут быть круглые и прямоугольные, а по конструкции – гладкие и гофрированные. Чаще всего входной мощный воздушный поток направляется в прямоугольные короба, а затем распределяется по круглым трубам.

Виды составных соединительных элементов вентиляционной системы

Воздуховоды имеют различные размеры, которые выбираются в зависимости от необходимой мощности системы и объема поступающего воздуха. Круглые трубы для бани имеют стандартный диаметр в диапазоне 56-160 мм. Среди прямоугольных коробов наибольшее распространение находят воздуховоды размером 6х12 и 6х20,5 см. Гофрированные элементы обычно имеют круглую форму, и диаметр такой трубы колеблется в пределах 15-55 см.

Пластиковые воздуховоды для вентияции бывают круглой и прямоугольной формы

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Виды вентиляции

При проектировании вентиляции парилки русской бани есть возможность выбрать, какой вид системы подходит для вашего сооружения и его затратность по времени и средствам. Опираясь на следующие факторы:

  • пропорции парной и размеры всей бани
  • наличие возможности максимально стандартно разметить вентшахты
  • частоту использования парилки (редко, регулярно)
  • свойства материала, используемого для строительства сооружения

можно решить, какой из описанных ниже видов систем вентиляции подойдет в каждом конкретном случае.

Естественная вентиляция

Основана только на разнице давления и температур, без применения каких-либо дополнительных устройств. Она имеет следующие условия и показатели:

  • экономична
  • применима в парилках из древесины
  • подходит для небольших по объёму сооружений
  • усиливается наличием щелей, с прямым стоком в полу или дополнительными зазорами в стенках (между бревен или бруса)
  • требует хорошее утепление всей конструкции

Устройство естественной вентиляции опирается на общую схему монтажа системы циркуляции воздуха в парилке.

Механическая вентиляция

Отличается наличием дополнительных частей (встроенный вентилятор, клапан на входе воздуха, дефлектор снаружи на трубе). Монтируется, если присутствует один из перечисленных факторов:

  • основной материал, используемый при строительстве, будет: природный камень, пеноблоки, кирпич
  • парилка строиться объёмом более 18 куб. м
  • нет возможности соблюсти стандарт расположения естественной вентиляции
  • мощная, трудно регулируемая печь

Комбинированная вентиляция

Содержит в себе как естественную, так и механическую системы вентиляции. Она устанавливается, если в уже построенной парилке естественная вентиляция не справляется и требуется усилить циркуляцию воздуха или контроль над воздухообменом.

В парной бани для контроля температуры и уровня влажности используют термометры и гигрометры. Опираясь на их показания, регулирование заслонки (на естественной вентиляции) и дополнительных устройств (в механической либо комбинированной системах вентиляции) позволяет создавать комфортные условия пребывания в парилке. В механической и комбинированной системе основным элементом вентиляции будет встроенный вентилятор. Создание принудительной вентиляции требует внимательного ознакомления с видами и моделями вентиляторов и вариантами схем монтажа самой системы.

Вентилятор для принудительной системы воздухообмена

В парилке температура воздуха может достигать 130°С и обычный канальный вентилятор просто расплавится. Поэтому необходимо использовать аппарат исключительно из стеклонаполненого полиамида. Он выдержит как высокую температуру, так и повышенную влажность.

Конкретную модель вентилятора выбирают в зависимости от технических характеристик, диаметра отверстия и способа крепления. Если позволяют финансовые возможности, то есть смысл установить полностью автоматизированную систему обеспечения притока и оттока воздуха в парилке.

Основные виды и схемы вентиляции в бане

Как и в любом другом помещении, в бане может быть принудительная или естественная вентиляция. Естественный воздухообмен обеспечивается природным физическим свойством воздуха подниматься при нагревании и опускаться при охлаждении. Приток и выход среды осуществляется посредством специально проделанных отверстий или щелей.

Принудительная – сеть со встроенными нагнетателями механического или автоматического типа. Формирование принудительной вентиляции затруднено из-за высокого уровня влажности – вода может привести к поломке агрегатов.

Рассмотрим оптимальные варианты формирования воздухообмена в бане.

Проветривание

Простой и эффективный вариант, когда открываются двери и окна в помещении.

Воздухообмен быстрый, но имеющий негативные последствия:

  1. Из парной выходит горячий пар. Он оседает на плоскостях предбанника, других помещений.
  2. Простое проветривание удаляет излишки пара, фактическая температура (жар) в течение нескольких минут вернется к изначальному показателю.
  3. Невозможность формирования стабильных параметров. При открывании дверей влажность и нагрев быстро снижаются, при закрывании – снова повышаются.

Самый главный минус проветривания – моментальное оседание холодного воздуха в нижней части помещения. Это может привести к поломке отопительного оборудования.

Вентиляция при помощи печки

Оптимальная вентиляция в парилке русской бани, если топка расположена в парной. В этом случае теплые потоки устраняются через топку в дымоход, а свежая струя поступает через форточку, щели в полу или под дверью.

Достоинства метода:

  • простота формирования;
  • возможность регулирования поступления свежего воздуха;
  • универсальность применения в бане из любых материалов.

К минусам относят малую производительность и неполноценное проветривание. Однако последний недостаток можно нивелировать, если оставить щели по всей плоскости пола. Вариант вентиляции подходит для любых объектов, недорого стоит и формируется как на этапе строительства, так и после него. Например, можно укоротить дверное полотно, поставив в нижнюю часть решетку с перфорацией. Приоткрыв форточку наверху, пользователь обеспечит хороший воздухообмен в парной.

Вариант вентиляция басту в бане – разновидность естественного воздухообмена. Подразумевается, что верхняя часть бани – это замкнутое воздушное пространство, нижняя дополнена приточно-вытяжной системой. Конфигурация обеспечивает поддержание постоянного нагрева вверху помещения и приток свежего воздуха снизу. Для работы сети нужна труба для забора воздуха с улицы и поставки в помещение. Система басту дополняется заслонками для регуляции воздухообмена и снижения теплопотерь.

Естественная вентиляция через продухи

Еще один простой способ обеспечить нормальный воздухообмен своими руками в парной и предбаннике. Эффективность достигает 100% при минимальных теплопотерях.

Есть еще преимущества:

  1. Появляется возможность быстрого проветривания помещений. Создается постоянный приток воздуха – это обеспечивает поддержание заданного режима длительное время.
  2. Автономность. Система не уступает по эффективности принудительной, но работает без применения электрических приборов.
  3. Универсальность. Продухи прорезаются в строениях из любого материала и вне зависимости от срока службы.

Естественная вентиляция в сауне или бане работает в условиях всех климатических зон. При необходимости в продух устанавливается вентилятор, что позволяет моментально обеспечить нужный микроклимат внутри строения.

Принудительная вентиляция

Обустройство электрической сети в помещении с высокой влажностью имеет свои риски. Специалисты рекомендуют выбирать устройства в защитных кожухах. Принудительная вентиляция в бане формируется в разных вариантах, например, установка приточного клапана в верхней части бани, вытяжного вентилятора внизу. Или встраивание агрегата в форточку, вытяжка обустраивается через дверное полотно, напольное покрытие.

Преимущества системы в ее функциональности вне зависимости от погодных условий. Минус в тщательности расчетов, повышенной стоимости.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

  • в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
  • вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
  • под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

Вентиляция в парилке бани: схема

Вентиляция в парилке бани – схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:

  1. самое большое должно быть на максимальном удалении от печи (чтобы тепло прямотоком не уходило вовне);
  2. остальные можно пустить по периметру потолка;
  3. размер отверстий рассчитывается исходя из 24 кв. см на каждый кубический метр помещения. Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.

Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.

ВАЖНО! Не размещайте отверстия точно друг напротив друга, это неизбежно вызовет появление сквозняков. Мы рекомендуем применять заслонки или заглушки для ручной регулировки

Мы рекомендуем применять заслонки или заглушки для ручной регулировки.

Вентиляция в парной русской бани: схема

Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.

Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)

О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.

Как это показано на схеме:

Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)

Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.

Для бани, вентиляции парной – организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.

СПРАВКА. Проследите, чтобы на вентилятор не попадала вода, чтобы исключить риск короткого замыкания.

Более 10 разных схем вентиляции бани смотрите в этой статье.

Основные условия создания качественной вентиляции в парилке бани: схема и комментарии

Ясно, что просто наделать отверстий в стенах, закрыв их решетками будет совершенно недостаточно, да и должного эффекта это точно не принесет.  Вентиляция должна выполнять свои непосредственные функции, следовательно, и соответствовать определенным условиям, которые обязательно нужно озвучить, прежде чем начинать строительные работы.

Во-первых, надо знать, что поступающий извне воздух имеет гораздо более низкую температуру, и нужно позаботится, чтобы температурный режим вовсе не был нарушен. Второй фактор также важен, он гласит, что слои воздуха в бане, которые обычно имеют разную температуру, от наименьшей внизу у пола, до самой высокой у потолка, не смешивались между собой. Третье, что обязательно должно работать, это то, что устранять из парилки нужно именно отработанный воздух, а не только что зашедший свежий, наполненный кислородом.

Для того, чтобы обеспечить качественную вентиляцию в парилке в русской бани, равно как и любой другой, нужно обязательно устроить, как приточные, то есть входные отверстия, через которые воздух попадает внутрь, так и выходные, то есть вытяжные. Чаще всего в банях устраивают смешанного типа вентиляцию, такую себе приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям.

  • Весь воздух в парной бани любой конструкции обязательно должен полностью обновляться в течении двух, в крайнем случае, трех часов.
  • Отверстия, которые предназначены для забора воздуха, то есть, фактически приточные, лучше всего размещать в непосредственной близости от каменки, а также на небольшой высоте от пола бани.
  • Для того, чтобы получить возможность самому регулировать приток и отток воздуха в парную, нужно закрыть их специальными дверками-заслонками, которые должны открываться постепенно, к примеру, сдвигаться.
  • Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше такие отверстия расположить, тем сильнее тягу можно обеспечить, что для бани вовсе не всегда является лучшим выходом.

Качественная вентиляция в парной, схема которой дает простое и понятное представление о вопросе, но нужно будет учесть не только это, но и иные параметры. Конечно же, устройство вентилирования во многом будет зависеть от типа бани, к примеру, в русской она чаще всего проветриваемая и не более.

Вентиляция в парной в русской бане

Русская баня отличается от сауны принципом работы парной, способом протопки и вентиляции. Топилась банька «по-черному» и «по-белому». В первом варианте печь топилась, выложенные поверх очага камни раскалялись, сгоревшие угли выгребались и уносились, жар шел от камней, отток воздуха происходил через дверь или окно. Во втором варианте печь работала во время парки, дым выходил через дымоход, через него уходил и лишний жар. В современной бане кроме дымохода используются дополнительные выходы.

Вариантов множество: в готовом помещении парной вывод отдушины соединить с уже имеющимися воздуховодами, через другие помещения, когда проводка идет внутри дома, вывести отдельную трубу на улицу, просверлив отверстие в стене.

Чтоб правильно сделать вентиляцию в парилке в любом варианте, отверстий будет не меньше трех:

  • входное отверстие – приток воздуха
  • вытяжка – самотечная или принудительная
  • дымоход

Форма проемов абсолютно не несет никакой функциональной нагрузки, важна площадь. Количество тоже хорошо, но правильные расчеты потоков воздуха может сделать только специалист, причем индивидуально каждое помещение: расположение печи, объем, используемое топливо, количество лавок.  В общем, я сам не заканчивал физмат, думаю, ты тоже. Будем по-старинке.

Схема вентиляции бани
