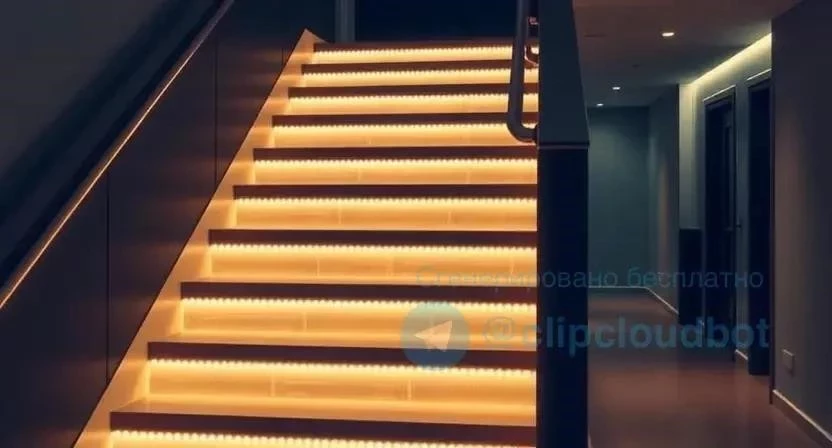

Автоматическая подсветка лестницы и коридора с датчиками движения

Проблема темных лестниц и коридоров в доме известна многим. Ночью, когда нужно пройти по этим зонам, приходится искать выключатель в темноте, что не всегда удобно и даже безопасно. Создание автоматической подсветки лестницы и коридора с датчиками движения – это не просто вопрос комфорта, но и значительное повышение безопасности. Самостоятельный монтаж такой системы может занять от одного до трех дней, но при этом позволяет сэкономить до 50-70% от стоимости услуг профессионального электрика. Эта система, использующая подсветку лестницы с датчиком движения, обеспечивает мгновенное освещение именно там, где оно необходимо. В этой статье я поделюсь своим опытом и расскажу, как шаг за шагом реализовать этот проект, чтобы ваш дом стал светлее и безопаснее.

Что нужно знать перед началом

Прежде чем приступать к работе, важно оценить свои силы и подготовиться. Электромонтажные работы, даже низковольтные, требуют определенных навыков. Вам пригодятся базовые знания электрики, умение пользоваться мультиметром, паяльником и, конечно, перфоратором. Примерное время выполнения проекта – от одного до трех дней, в зависимости от вашего опыта и масштаба работ. Очень важно заранее определить места установки датчиков, чтобы исключить ложные срабатывания. Избегайте установки датчиков напротив окон, дверей, отопительных приборов или мест, где часто бывают сквозняки.

Когда я в первый раз взялся за такую систему, недооценил важность правильного расположения датчиков. Установил один прямо напротив входной двери, и он срабатывал каждый раз, когда кто-то просто проходил мимо по улице. Пришлось переделывать, и это отняло лишний полдня. Учтите этот момент, чтобы не повторять моих ошибок.

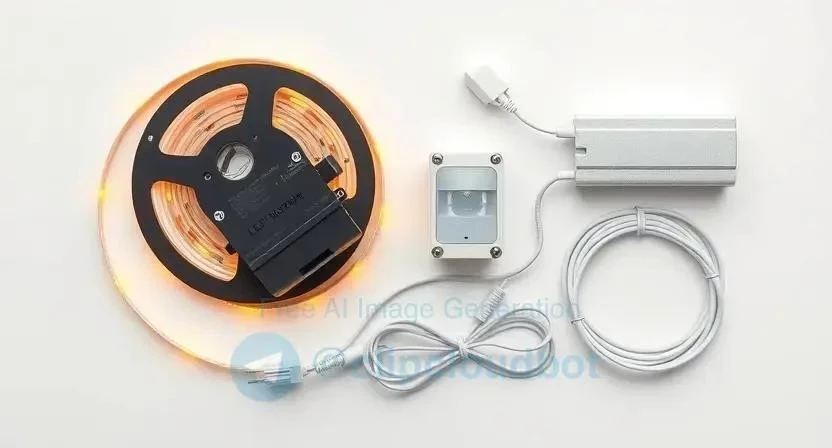

Необходимые материалы

Для создания полноценной системы подсветки лестницы и коридора с датчиками движения вам понадобятся следующие компоненты:

• Светодиодная лента: Выбирайте ленту на 12В или 24В, с плотностью диодов не менее 60 шт/м для равномерного свечения. Мощность 9.6-14.4 Вт/м – оптимальный вариант.
• Блок питания (трансформатор): Его мощность должна быть на 20-30% выше суммарной мощности всей светодиодной ленты.
• Датчики движения: ИК (PIR) или микроволновые, в зависимости от условий. Обычно требуется по одному датчику в начале и конце лестницы, плюс один для коридора.
• Провода: Используйте медные многожильные провода, например, ПВС или ШВВП, сечением 0.75-1.5 мм² для подключения ленты и датчиков.
• Алюминиевый профиль с рассеивателем: Необходим для монтажа светодиодной ленты. Он защищает ленту, обеспечивает теплоотвод и создает аккуратный вид.
• Крепеж: Саморезы, дюбели, стяжки для фиксации проводов и профиля.
• Соединители: Клеммники WAGO для быстрого соединения проводов или термоусадочная трубка и припой для пайки.
• Изолента: Для дополнительной изоляции и маркировки.
• Монтажные коробки: Для установки датчиков и скрытия соединений.
• Гофра или кабель-канал: Для защиты и эстетичной прокладки проводов.

Таблица материалов и их стоимости

Примерный расчет стоимости материалов для стандартной лестницы (15 ступеней по 1 метру) и коридора (5 метров):

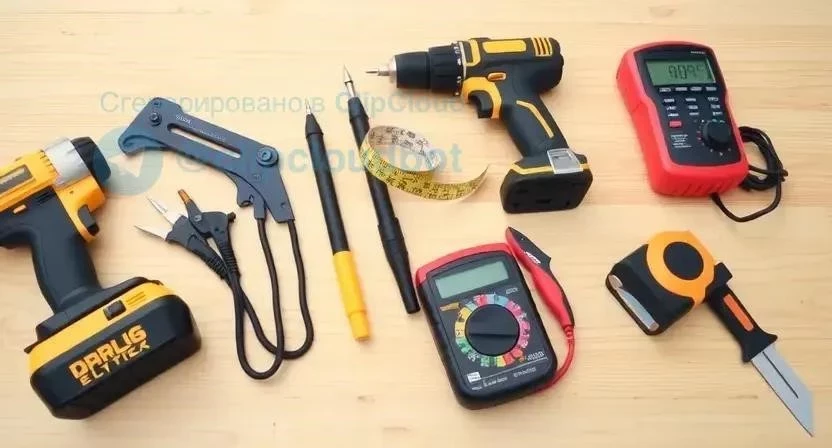

Необходимые инструменты

Для успешного выполнения монтажных работ вам понадобится следующий набор инструментов:

• Перфоратор или ударная дрель: Для штробления стен и сверления отверстий под крепеж.
• Шуруповерт: Для быстрого и удобного монтажа профиля и кабель-каналов.
• Стриппер: Специальный инструмент для аккуратной зачистки изоляции проводов.
• Паяльник и припой: Для надежного соединения светодиодной ленты с проводами, я сам предпочитаю пайку.
• Мультиметр: Для проверки напряжения, целостности цепи и правильности подключения.
• Уровень (пузырьковый или лазерный): Для точной и ровной установки профилей и датчиков.
• Рулетка: Для всех измерений и разметки.
• Нож: Острый канцелярский нож для резки ленты и работы с проводами.
• Отвертки: Крестовая и плоская для работы с клеммами и крепежом.
• Бокорезы: Для резки проводов.
• Маркер: Для разметки.
• Защитные очки и перчатки: Обязательно для вашей безопасности при работе.

Таблица инструментов

Подготовка помещения

Перед началом любых монтажных работ необходимо тщательно подготовить помещение. Сначала уберите всю мебель, ковры и другие предметы из коридора и с лестничного марша, чтобы они не мешали и не повредились. Защитите поверхности пола и стен, которые не будут подвергаться обработке, укрыв их пленкой или картоном. Это поможет избежать загрязнений и царапин.

Далее спланируйте трассы прокладки кабеля. Определите, где будут проходить скрытые штробы, а где – открытые кабель-каналы. Важно заранее наметить места установки блока питания, чтобы он был доступен для обслуживания, но при этом скрыт от глаз. Не забудьте разметить точные точки установки датчиков движения – обычно это верхняя и нижняя ступени лестницы, а также стратегические места в коридоре.

Всегда помните о безопасности! Перед началом работ убедитесь, что в рабочей зоне нет детей и домашних животных. Используйте защитные очки при штроблении и сверлении, чтобы избежать попадания пыли и мелких частиц в глаза.

Подготовка поверхности

Качество подготовки поверхности напрямую влияет на долговечность и эстетику вашей подсветки. Если вы планируете скрытую проводку, то придется штробить стены. Делайте это аккуратно, строго по заранее нанесенной разметке, с помощью перфоратора. Глубина штробы должна быть достаточной для размещения провода в гофре (обычно 1-2 см). Если выбираете открытую прокладку, подготовьте места для крепления кабель-каналов.

Следующий критически важный шаг – очистка мест приклейки светодиодной ленты. Ступени и стены должны быть идеально чистыми от пыли, грязи и старой краски. После механической очистки обязательно обезжирьте поверхности. Для этого подойдет спирт или специальный обезжириватель. Этот этап кажется мелочью, но из моего опыта, именно тщательное обезжиривание гарантирует, что самоклеящаяся лента не отвалится через пару месяцев, особенно в условиях перепадов температуры и влажности.

Проверьте плоскость ступеней и стен. Если поверхности неровные, алюминиевый профиль может неплотно прилегать, а лента – отклеиваться. Это не только испортит внешний вид, но и сократит срок службы подсветки. При необходимости выровняйте небольшие неровности шпаклевкой.

Пошаговая инструкция

Теперь перейдем к самому интересному – монтажу системы. Следуйте этим шагам, и у вас все получится:

1. Разметка мест установки датчиков и точек света (30 минут). Начните с точной разметки. Определите, где будут установлены датчики движения (как правило, в начале и конце лестничного марша, а также в коридоре). Отметьте места для крепления алюминиевого профиля на каждой ступени и вдоль коридора. Точность здесь – залог успеха.
2. Прокладка кабельных линий от блока питания к датчикам и ленте (3-5 часов). Если вы выбрали скрытую проводку, выполните штробление стен перфоратором по заранее сделанной разметке. Проложите провода в гофре для дополнительной защиты. Для открытой проводки закрепите кабель-каналы. Убедитесь, что все соединения будут доступны для последующего обслуживания.
3. Монтаж алюминиевого профиля на ступени и в коридоре (2-3 часа). Алюминиевый профиль крепится к поверхности с помощью саморезов, дюбелей или специального монтажного клея. Обязательно используйте строительный уровень, чтобы профиль был установлен идеально ровно. Это придаст подсветке аккуратный и профессиональный вид.

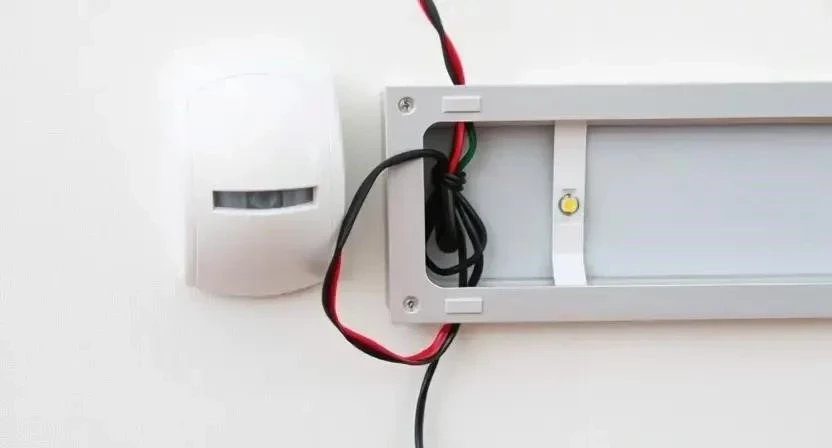

4. Установка и подключение датчиков движения (1-2 часа). Датчики подключаются согласно прилагаемой схеме. Обычно это три-четыре провода: питание (+), питание (-), и выход на нагрузку. Установите датчики в монтажные коробки, обеспечив надежное крепление и изоляцию контактов.
5. Нарезка светодиодной ленты по размеру (1 час). Светодиодную ленту можно резать только по специальным меткам, которые обычно расположены каждые 5 или 10 сантиметров. Используйте острый нож или ножницы для ровного среза.
6. Пайка или соединение ленты с проводами (2-3 часа). Зачистите контакты на нарезанных отрезках ленты и на проводах. Если используете пайку, аккуратно припаяйте провода к ленте, затем изолируйте соединения термоусадочной трубкой. Если предпочитаете коннекторы, убедитесь в их надежности и плотности зажима. Я всегда предпочитаю пайку, так как она обеспечивает более надежное и долговечное соединение.
7. Подключение всей системы к блоку питания (1 час). Подсоедините провода от датчиков и всех отрезков ленты к соответствующим клеммам блока питания. Строго соблюдайте полярность (+/-), иначе система работать не будет или повредится.
8. Фиксация ленты в профиле и установка рассеивателя (1-2 часа). Снимите защитный слой с клейкой основы светодиодной ленты и аккуратно приклейте ее внутрь алюминиевого профиля. Затем установите рассеиватель, защелкнув его в пазы профиля.
9. Настройка чувствительности и времени работы датчиков (30 минут). Большинство датчиков движения имеют регуляторы чувствительности (порога срабатывания) и времени задержки выключения. Настройте их таким образом, чтобы свет включался только при реальном движении человека и выключался через комфортное для вас время (например, 30-60 секунд).
10. Тестирование системы в полной темноте (30 минут). Дождитесь наступления темноты или создайте ее искусственно, выключив свет. Проверьте, как срабатывают датчики, нет ли ложных включений, и достаточно ли яркости света.
11. Закрытие штроб и чистовая отделка (по мере необходимости). Если вы штробили стены, заделайте штробы штукатуркой или шпаклевкой, затем выполните чистовую отделку – покраску или оклейку обоями.

Пошаговый план реализации с временными затратами

Важные нюансы

Успех проекта часто кроется в деталях, которые неочевидны на первый взгляд. Вот несколько важных нюансов, которые помогут избежать проблем:

• Подбор мощности блока питания: Всегда берите блок питания с запасом мощности минимум 20%, а лучше 30%. Например, если общая мощность вашей ленты составляет 100 Вт, вам нужен блок питания на 120-130 Вт. Это предотвратит перегрев и значительно продлит срок службы устройства.
• Выбор между ИК и микроволновыми датчиками:
  • ИК-датчики (PIR-сенсоры) реагируют на тепловое излучение движущегося объекта. Они хороши для помещений, но могут ложно срабатывать на сквозняки или домашних животных.
  • Микроволновые датчики реагируют на движение объектов, проходящих через их электромагнитное поле. Они более чувствительны, могут работать даже через тонкие стены, но при этом чаще дают ложные срабатывания от движений за пределами зоны контроля. Для лестницы и коридора в большинстве случаев ИК-датчики являются оптимальным выбором.
• Влияние температуры: Электроника чувствительна к перепадам температур. Не устанавливайте блок питания и датчики в местах прямого воздействия солнечных лучей, рядом с отопительными приборами или в помещениях с высокой влажностью.
• Совместимость напряжений: Убедитесь, что все компоненты вашей системы – светодиодная лента, датчики и блок питания – рассчитаны на одно и то же напряжение (обычно 12В или 24В). Никогда не подключайте 12В ленту к 24В блоку питания – это приведет к ее немедленному выходу из строя.
• Цветовая температура: Выберите подходящую цветовую температуру светодиодной ленты. Теплый белый (2700-3000К) создаст уют, нейтральный белый (4000-4500К) обеспечит хорошее рабочее освещение, а холодный белый (6000К+) подойдет для современного, минималистичного дизайна.
• Задержка выключения: Правильно настройте время задержки выключения на датчиках. Слишком короткая задержка будет раздражать, если свет гаснет, пока вы еще на лестнице. Слишком длинная – приведет к лишнему расходу электроэнергии.
• Контроллер: Для более продвинутых систем с плавным включением/выключением и индивидуальной подсветкой ступеней потребуется специальный контроллер. Он позволяет настроить порог срабатывания и другие параметры автоматизации.

Сравнительная таблица типов датчиков движения

Частые ошибки

Даже опытные мастера иногда допускают промахи, а новичкам тем более стоит знать о типичных ошибках, чтобы их избежать:

1. Неправильный выбор мощности блока питания. Это, пожалуй, самая распространенная ошибка. Блок питания, работающий на пределе своих возможностей, быстро перегревается и выходит из строя. Всегда берите БП с запасом мощности, как я уже говорил.
2. Установка датчика напротив двери или окна. Датчик будет ложно срабатывать на прохожих, проезжающие машины, или даже на колышущиеся от ветра шторы. Это приведет к постоянному включению света и раздражению.
3. Отсутствие диммера или контроллера с плавным включением. Резкое включение яркого света посреди ночи может быть неприятно для глаз. Многие современные контроллеры для лестничной подсветки имеют функцию плавного розжига и затухания, что делает использование системы гораздо комфортнее.
4. Плохая изоляция соединений. Некачественная пайка или плохо зажатые клеммники могут привести к короткому замыканию, искрению и, в худшем случае, к пожару. Используйте термоусадку или качественные клеммники WAGO и всегда проверяйте надежность соединений.
5. Неправильная полярность. Подключение светодиодной ленты с обратной полярностью (+/-) приведет к тому, что она просто не будет работать или, что хуже, может повредиться. Всегда проверяйте полярность перед подключением.
6. Использование обычной ленты без алюминиевого профиля. Лента без профиля быстро загрязняется, плохо отводит тепло (что сокращает срок службы светодиодов) и выглядит неаккуратно. Профиль – это не только эстетика, но и функциональность.
7. Недооценка подготовки поверхности. Если поверхность не обезжирена или неровная, лента может плохо приклеиться и со временем отвалиться.

Когда я делал подсветку у своего друга, он настаивал на том, чтобы не использовать профиль, мол, и так сойдет. В итоге, через полгода лента начала отклеиваться по краям и собирать пыль. Пришлось переделывать, но уже с профилем. Не экономьте на таких важных элементах.

Расчет стоимости

Рассчитаем примерную стоимость материалов и работ для подсветки лестницы (15 ступеней) и коридора (5 метров). Это поможет вам спланировать бюджет и оценить экономию при самостоятельном выполнении.

Таблица расчета стоимости

Как видите, самостоятельный монтаж позволяет сэкономить значительную сумму – практически половину бюджета. Конечно, это требует времени и усилий, но удовольствие от сделанного своими руками, а также приобретенный опыт, того стоят. Мой личный опыт показывает, что такая экономия очень приятна для семейного бюджета.

Уход после завершения

После того как ваша автоматическая подсветка установлена и настроена, она не требует сложного ухода, но несколько простых действий помогут продлить срок ее службы и сохранить первоначальный вид:

• Очистка рассеивателей от пыли: Раз в несколько месяцев протирайте рассеиватели алюминиевых профилей влажной тряпкой. Пыль может снижать яркость света и ухудшать внешний вид.
• Проверка надежности контактов: Раз в год желательно осматривать все соединения, особенно если вы использовали пайку. Убедитесь, что нет окислений или ослабленных контактов.
• Сроки службы компонентов: Светодиоды рассчитаны на работу до 50 000 часов, а блоки питания – на 20 000-30 000 часов. При выходе из строя какого-либо элемента, его можно легко заменить, не демонтируя всю систему.
• Безопасность: При любых манипуляциях с системой всегда отключайте ее от электросети.

Альтернативные варианты

Если по каким-то причинам стандартная система подсветки с датчиками движения вам не подходит, существуют и другие решения:

• Использование беспроводных светильников на батарейках: Это самый простой и наименее затратный вариант на начальном этапе. Такие светильники легко крепятся, не требуют проводки, но нуждаются в регулярной замене батареек. Эстетика и функциональность, конечно, уступают стационарным системам.
• Интеграция в систему умного дома (Zigbee, Wi-Fi): Для тех, кто стремится к максимальной автоматизации, можно интегрировать подсветку в общую систему умного дома. Это позволит управлять светом через приложение, создавать сложные сценарии (например, включение света при открытии входной двери) и объединять его с другими устройствами. Однако это более дорогой и сложный в реализации вариант, требующий знаний в области умного дома.
• Установка одного главного датчика вместо нескольких локальных: Для очень коротких лестниц или небольших коридоров можно обойтись одним датчиком движения, установленным в центральной точке. В этом случае свет будет включаться на всей площади сразу, что менее эффективно и может приводить к излишнему расходу энергии, но упрощает монтаж.
• Подсветка с проходными выключателями: Классический вариант, когда свет включается и выключается вручную с двух точек (в начале и конце лестницы). Это надежно, но не дает автоматизации и удобства датчиков движения.

FAQ

Отвечу на самые частые вопросы, которые возникают при планировании и монтаже подсветки лестницы и коридора.

1. Какой датчик лучше: ИК или микроволновый?
   Для лестниц и коридоров внутри дома чаще всего предпочтительнее ИК-датчики (PIR). Они менее подвержены ложным срабатываниям от движения за стенами и более предсказуемы. Микроволновые датчики лучше подходят для открытых пространств или когда нужно обнаружить движение через неметаллические преграды, но они более чувствительны к помехам.
2. Можно ли использовать обычную ленту без профиля?
   Технически можно, но я бы не советовал. Профиль выполняет несколько функций: защищает ленту от механических повреждений и пыли, обеспечивает теплоотвод (что продлевает срок службы светодиодов) и придает системе аккуратный, законченный вид. Без профиля лента будет выглядеть неэстетично и быстрее выйдет из строя.
3. Где лучше спрятать блок питания?
   Блок питания должен быть установлен в легкодоступном, но скрытом месте. Хорошие варианты: за подвесным потолком, в нише, в шкафу, в распределительном щитке. Главное – обеспечить ему вентиляцию, чтобы он не перегревался, и защитить от влаги и пыли.
4. Как сделать, чтобы свет включался плавно?
   Для плавного включения и выключения света нужен специальный контроллер для лестничной подсветки. Многие такие контроллеры имеют встроенную функцию диммирования и позволяют настраивать скорость розжига и затухания света.
5. Сколько может работать лента от одного датчика?
   Один датчик движения обычно может управлять несколькими метрами светодиодной ленты, но это зависит от его максимальной коммутируемой мощности. Важно, чтобы суммарная мощность всех подключенных к датчику лент не превышала его номинал. Если мощность выше, нужно использовать дополнительное реле.
6. Что делать, если датчик срабатывает слишком часто?
   Проверьте настройки чувствительности датчика – возможно, она слишком высокая. Также убедитесь, что датчик установлен правильно: не направлен на окна, двери, отопительные приборы, вентиляционные отверстия, которые могут вызывать ложные срабатывания. Иногда достаточно просто изменить угол наклона датчика.
7. Безопасно ли оставлять блок питания включенным в сеть постоянно?
   Да, современные блоки питания рассчитаны на постоянную работу в сети. Главное, чтобы он был правильно подобран по мощности (с запасом), имел достаточную вентиляцию и был установлен в сухом, защищенном от пыли месте.
8. Можно ли подключить подсветку к существующему выключателю?
   Да, можно. В этом случае выключатель будет работать как мастер-выключатель, подавая питание на всю систему (блок питания + датчики + лента). Это позволяет полностью обесточить систему, если она не нужна долгое время, или использовать ее в ручном режиме, минуя датчики.

Таблица подбора блока питания под длину ленты
