Как самостоятельно создать технический проект отделки жилья

Создание технического проекта для отделки жилья требует точности и времени. Обычно на полноценную проработку всех схем уходит от 20 до 40 рабочих часов. Это позволяет сэкономить от 30 до 100 тысяч рублей на услугах дизайнера. Чтобы подготовить чертежи для ремонта самостоятельно, нужно следовать четкому алгоритму. Правильный план исключает переделки и лишние траты на материалы.

Основы подготовки проекта

Подготовка проекта — задача средней сложности. Достаточно базовых знаний геометрии, чтобы правильно рассчитать площади и углы. Весь процесс от замеров до финальной спецификации занимает около двух недель при частичной занятости. Приступать к отрисовке нужно строго до закупки материалов. Это поможет точно рассчитать количество плитки или ламината и избежать переплат.

Расходные материалы для работы

Для ручного черчения понадобятся простые, но качественные вещи. Я всегда беру карандаши разной мягкости, чтобы основные линии были четкими, а вспомогательные — едва заметными. Покупать всё это можно в любом магазине канцтоваров.

• Миллиметровая бумага (пачка 50 листов) — для точного масштабирования
• Карандаш твердый (H) — для предварительных набросков
• Карандаш средней мягкости (HB) — для основных линий
• Карандаш мягкий (B) — для выделения важных узлов
• Ластик (мягкий, чтобы не рвать бумагу) — 2 шт.
• Скотч малярный — для фиксации листов на столе
• Папка с файлами (А3 или А4) — для хранения чертежей
• Линейка металлическая (50 см) — для ровных линий

Таблица 1. Расход материалов и примерная стоимость

Инструментарий для замеров и проектирования

Точность чертежа напрямую зависит от используемых приборов. Лазерная рулетка экономит массу времени, особенно в больших комнатах. Обычную рулетку я использую для коротких отрезков и уточнения мелких деталей. Угольник и уровень помогают проверить геометрию углов. Ноутбук с бесплатным ПО вроде SketchUp превращает наброски в наглядный проект.

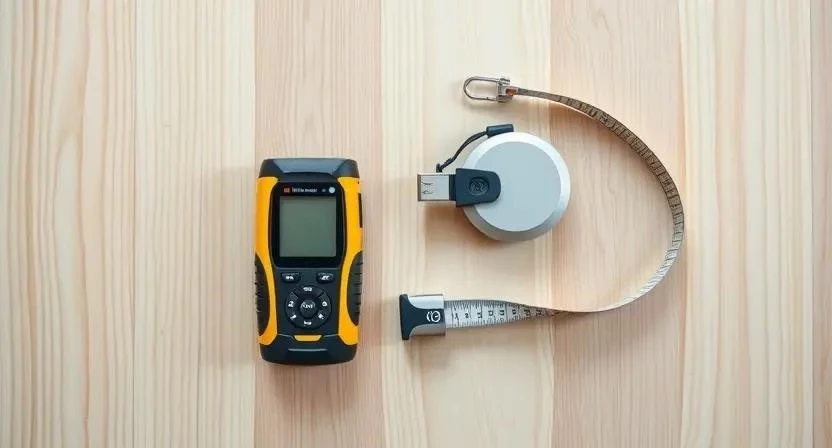

• Лазерная рулетка — для быстрых замеров длинных стен
• Рулетка механическая (5м) — для уточнения проемов
• Угольник строительный — проверка прямого угла
• Строительный уровень — контроль вертикальности стен
• Ноутбук — установка чертежных программ
• ПО (AutoCAD, SketchUp или бесплатные аналоги) — отрисовка
• Смарфон с камерой — фотофиксация всех узлов

Таблица 2. Назначение инструментов и их доступность

Очистка пространства перед обмером

Сначала нужно полностью освободить помещение. Мебель часто мешает точно замерить стены или найти скрытые ниши. В некоторых случаях я сдираю старые обои, чтобы увидеть реальные границы стен и возможные трещины. Доступ к каждому углу должен быть свободным. Только так получится избежать ошибок в несколько сантиметров, которые потом «вылезают» при установке встроенной кухни или шкафа.

Анализ геометрии стен

Стены редко бывают идеально ровными. Проверяю вертикальность углов строительным уровнем. Фиксирую точки привязки для будущих розеток и труб. Если стена сильно «гуляет», замеряю её в трех точках: внизу, посередине и вверху. Это критично для раскладки плитки. Если этого не сделать, швы в углах будут разной ширины, что выглядит ужасно. Готовность помещения к обмеру подтверждается отсутствием препятствий и наличием всех точек доступа к коммуникациям.

Этапы создания технического проекта

Процесс отрисовки требует системности. Я рекомендую двигаться от общего к частному. Помню, как однажды сэкономил на лазерной рулетке и перемерил комнату трижды — в итоге потратил в два раза больше времени. Работайте в миллиметрах, это стандарт для всех строителей.

1. Создание обмерного плана (3-5 часов). Замер всех стен, проемов, высоты потолков и подоконников.
2. Отрисовка контура в масштабе (2-3 часа). Перенос данных на бумагу или в программу.
3. План демонтажа (2 часа). Пометка всех перегородок и элементов, которые будут снесены.
4. План монтажа (3 часа). Отрисовка новых стен и перегородок.
5. План расстановки мебели (4 часа). Проработка эргономики и проходов.
6. Схема электрики (5 часов). Расстановка розеток, выключателей и точек освещения.
7. Схема сантехники (3 часа). Определение точек ввода и вывода воды и канализации.
8. План потолков (3 часа). Разметка уровней и расположения светильников.
9. Развертки стен (6 часов). Детальная отрисовка каждой стены с указанием высот.
10. План раскладки покрытий (4 часа). Расчет плитки и ламината от центра или угла.
11. Спецификация материалов (5 часов). Составление списка всего необходимого на основе чертежей.
12. Финальная проверка (2 часа). Сопоставление всех планов между собой.

При создании схемы электрики я совершил классическую ошибку: забыл про розетку за шкафом под пылесос. Теперь всегда проверяю каждый сантиметр мебели на предмет электроприборов. Технология требует, чтобы каждая точка имела привязку к ближайшему углу.

Тонкости и секреты точности

Всегда учитывайте толщину отделочных материалов. Штукатурка и плитка «съедают» от 2 до 5 сантиметров с каждой стороны. Это может стать проблемой, если мебель заказывается впритык. Температура в помещении влияет на точность лазерных приборов, поэтому замеры лучше делать при стабильном климате. Также слежу за совместимостью электрических цепей, чтобы не перегрузить одну линию всеми мощными приборами.

Типичные промахи новичков

Ошибки в чертежах стоят дорого, так как исправлять их приходится уже в процессе отделки. Сам обжегся на дверях, которые открывались внутрь и перекрывали доступ к выключателю.

1. Нарушение масштаба — приводит к тому, что мебель не влезает в комнату.
2. Забытые розетки — приходится штробить готовые стены.
3. Игнорирование радиуса открывания дверей — мебель оказывается на пути створки.
4. Неправильный расчет проходов — эргономика страдает, в комнате тесно.
5. Отсутствие привязки сантехники к фактическим стоякам.

Экономический расчет проекта

Своими руками проект обходится в стоимость инструментов. Профессиональный дизайнер возьмет за это приличную сумму, но предложит более глубокую проработку. Однако время — это тоже ресурс. Я потратил на это две недели, но сэкономил около 40 тысяч рублей на услугах проектировщика.

Таблица 3. Сравнение стоимости: самостоятельно vs профессионал

Хранение и актуализация данных

Чертежи храню в плотных папках, чтобы бумага не мялась и не пачкалась в строительной пыли. Обязательно делаю цифровые копии в формате PDF и загружаю их в облако. В процессе ремонта правки неизбежны. Вношу их сразу в основной проект, чтобы рабочие не использовали устаревшие данные, иначе можно получить розетку в неожиданном месте.

Другие способы проектирования

Можно использовать онлайн-планировщики, они проще в освоении и позволяют быстро двигать мебель. Если какой-то узел (например, сложный санузел) кажется слишком трудным, заказываю отрисовку только этой части у фрилансеров. Иногда помогают типовые решения для стандартных планировок, но они требуют обязательной адаптации под фактические замеры вашего помещения.

Таблица 4. Чек-лист готовности чертежей

Ответы на частые вопросы

Какой масштаб выбрать для квартиры?
Обычно используют 1:50 (в 1 см — 50 см) или 1:20 для детальных узлов.

Нужно ли согласовывать чертежи в БТИ?
Если вы сносите или двигаете стены (перепланировка), согласование обязательно.

Можно ли рисовать чертежи от руки?
Да, если использовать миллиметровку и линейку, точность будет достаточной.

Какие программы бесплатны для новичка?
Sweet Home 3D, Planner 5D или бесплатные версии SketchUp.

Как учесть толщину стен в программе?
Задавайте толщину перегородок (обычно 100-120 мм) в настройках стен.

Что делать, если стены не перпендикулярны?
Рисуйте фактический контур, не выравнивая его «на глаз», иначе мебель не встанет.

Зачем нужны развертки стен?
Чтобы точно указать высоту розеток, выключателей и высоту кухонных шкафов.

Меры безопасности при работе:
При проведении замеров в старых домах будьте осторожны с ветхими перекрытиями. При работе с электроинструментом используйте защитные очки. Если очищаете стены от старой отделки, обязательно надевайте респиратор, чтобы не вдыхать строительную пыль и грибок. При работе на высоте (замер потолков) используйте только устойчивые стремянки.
