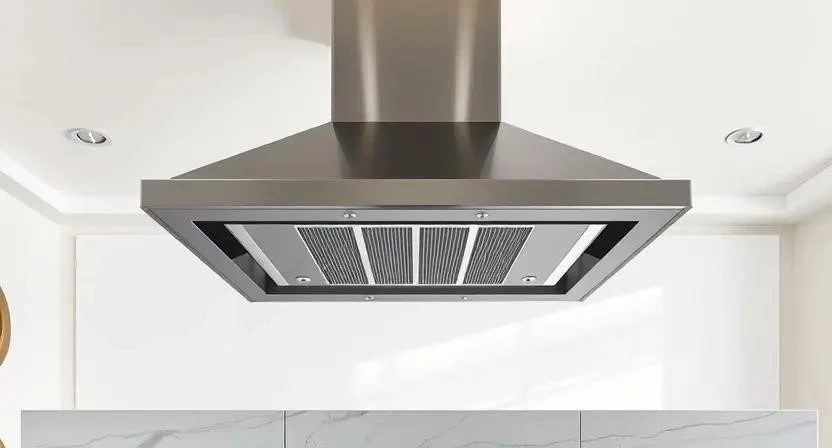

Установка островной вытяжки с отводом воздуха

Установка островной вытяжки требует точного расчета трассы воздуховода до вентиляционной шахты и подготовки креплений в перекрытии. Обычно такие работы занимают от 1 до 2 дней в зависимости от сложности потолка. Стоимость материалов для отвода может варьироваться от 5 000 до 15 000 рублей, не считая самого устройства. Правильно смонтированная островная вытяжка с отводом воздуха в потолочное пространство обеспечивает эффективное удаление запахов даже в открытых планировках. Важно завершить монтаж до финишной отделки подвесного потолка.

Подготовка и оценка сложности

Монтаж оборудования над кухонным островом считается задачей повышенной сложности. Я всегда предупреждаю заказчиков, что здесь недостаточно просто прикрутить прибор к потолку. Потребуются базовые навыки в электромонтаже для подключения питания и понимание принципов работы вентиляции. Если перекрытие бетонное, приготовьтесь к серьезному сверлению. Оптимальный момент для работ — стадия «черновой» отделки, когда потолочное пространство еще открыто и доступ к шахте не ограничен гипсокартоном или натяжным полотном.

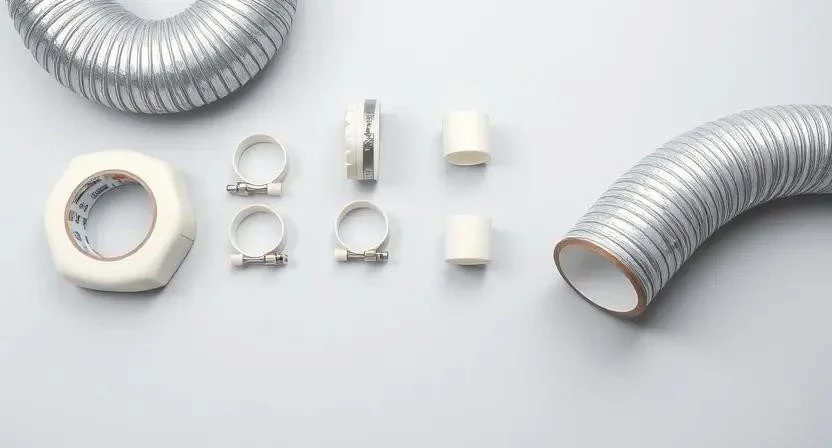

Перечень необходимых материалов

Для качественного монтажа я подбираю материалы с запасом по длине. Главное правило — избегать лишних переходов с большого диаметра на меньший, чтобы не терять мощность всасывания.

• Пластиковый воздуховод (диаметр 125 или 150 мм) — расчет по длине трассы + 10%.
• Гофрированная труба (алюминиевая или пластиковая) — для гибких соединений.
• Переходники с диаметра вытяжки на диаметр трубы.
• Металлические хомуты с винтовым зажимом — по 2 шт. на каждый стык.
• Алюминиевый самоклеящийся скотч для герметизации.
• Дюбели и саморезы по бетону (6х40 или 6х60 мм).
• Силиконовый герметик (нейтральный, прозрачный).
• Обратный клапан для предотвращения запахов из шахты.

Таблица 1. Расход материалов и примерные цены

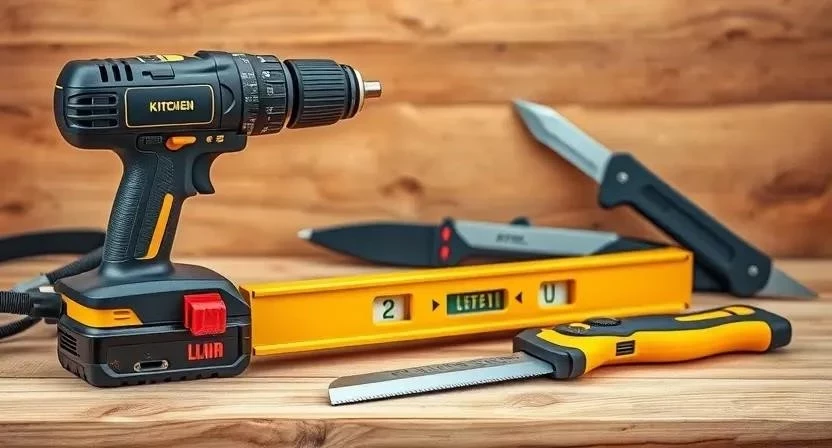

Инструментарий для работы

Использовать бытовой инструмент можно, но для работы с бетоном и металлом лучше взять профессиональный сегмент. Если у вас нет перфоратора, я рекомендую взять его в аренду на сутки — это сэкономит массу сил.

• Перфоратор — сверление отверстий в бетонном перекрытии.
• Шуруповерт — крепление каркаса и затяжка саморезов.
• Строительный уровень — выравнивание корпуса вытяжки по горизонту.
• Рулетка и карандаш — точная разметка точек крепления.
• Канцелярский нож — обрезка труб и скотча.
• Ступенька или стремянка — доступ к потолку.
• Пассатижи — затяжка хомутов в труднодоступных местах.

Организация рабочего пространства

Перед началом работ я полностью очищаю зону кухонного острова. Вся мебель и пол застилаются плотной полиэтиленовой пленкой, так как бетонная пыль при сверлении проникает повсюду. Организую свободный доступ к потолочному перекрытию, убирая лишние строительные леса или коробки. Весь строительный мусор выношу сразу после сверления, чтобы не забивать проходы и не вдыхать пыль.

Подготовка поверхности и разметка

Разметка — самый ответственный этап. Я отмечаю центр вытяжки точно над плитой, затем переношу эти точки на потолок. Проверяю соосность: выходной патрубок должен смотреть ровно в сторону вентиляционной шахты, чтобы минимизировать количество изгибов. Сверлю отверстия в перекрытии под анкеры и воздуховод. Места примыкания труб к бетону обрабатываю грунтовкой, чтобы герметик лег плотнее и не отслоился со временем.

Пошаговая технология монтажа

Процесс установки я разбил на четкие этапы. Соблюдение последовательности гарантирует, что вам не придется переделывать работу из-за забытого кабеля или кривой трубы.

1. Сборка каркаса крепления (1-2 часа). Монтирую опорный профиль или закладную к перекрытию, которая выдержит вес прибора.
2. Монтаж корпуса вытяжки (1 час). Поднимаю устройство и фиксирую его к каркасу, проверяя уровень по всем осям.
3. Подключение электрики (1 час). Подвожу кабель питания к клеммам вытяжки, обязательно используя клеммники WAGO.
4. Установка выходного патрубка (30 мин). Присоединяю стартовый адаптер к верхней части вытяжки.

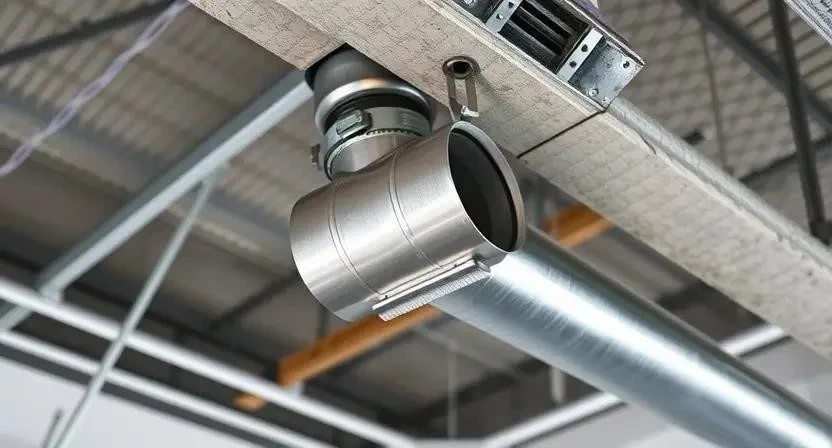

5. Прокладка воздуховода (2-3 часа). Укладываю пластиковые трубы в потолочном пространстве, фиксируя их хомутами каждые 1.5 метра.
6. Соединение с шахтой (1 час). Подвожу трубу к вентиляционной шахте и устанавливаю обратный клапан.
7. Герметизация стыков (1 час). Проклеиваю все соединения алюминиевым скотчем и прохожусь герметиком по краям.
8. Установка фильтров и панелей (30 мин). Вставляю жировые фильтры и закрепляю декоративные элементы корпуса.
9. Тестирование мощности (15 мин). Включаю прибор на максимальную скорость, проверяю тягу листком бумаги.
10. Финальная проверка (30 мин). Осматриваю все стыки на предмет утечек воздуха при работающем двигателе.

Таблица 2. Подбор диаметра трубы по мощности

Пример из опыта: Однажды я столкнулся с тем, что клиент хотел сэкономить и поставить трубу 100 мм вместо 150 мм. В итоге вытяжка начала гудеть как самолет, а жир всё равно оставался в воздухе. Пришлось переделывать всю трассу в потолке.

Важные технические нюансы

Температура и влажность в помещении влияют на адгезию герметиков. Я рекомендую работать при температуре не ниже +15°C. Время полного высыхания силикона составляет около 24 часов — в этот период лучше не включать вытяжку на полную мощность. Особое внимание уделяю борьбе с конденсатом. Если труба проходит через холодную зону (например, примыкает к внешней стене), я обязательно использую теплоизоляцию из вспененного полиэтилена. Это предотвращает появление капель воды внутри воздуховода, которые могут просочиться в корпус вытяжки.

Типичные ошибки при установке

Новички часто совершают одни и те же промахи, которые потом исправляю я. Вот основные из них и способы решения:

1. Слишком узкие трубы. Решение: замена на диаметр, соответствующий паспорту устройства.
2. Много изгибов (более двух под 90°). Решение: использование плавных поворотов или перекладка трассы.
3. Отсутствие обратного клапана. Решение: установка клапана в месте врезки в шахту.
4. Плохая герметизация. Решение: повторная проклейка всех стыков алюминиевым скотчем.
5. Крепление к гипсокартону без закладных. Решение: монтаж стального профиля к бетонному перекрытию.

Пример из опыта: Заметил, что многие используют обычный прозрачный скотч. Он пересыхает от жара и отклеивается через полгода. Я использую только алюминиевый — он держит температуру и не пропускает воздух.

Расчет стоимости монтажа

Цена зависит от длины трассы и сложности доступа к потолку. Своими руками можно сэкономить на оплате работы, но потребуется покупка собственного инструмента.

Таблица 3. Сравнение затрат (Своими руками vs Профи)

Правила ухода за системой

После завершения монтажа важно соблюдать регламент обслуживания. Жировые фильтры я советую промывать раз в 2-4 недели, в зависимости от интенсивности готовки. Раз в год необходимо проверять герметичность соединений в потолочном пространстве (если есть доступ), так как от вибраций хомуты могут ослабнуть. При правильном уходе срок службы системы вентиляции составляет 10-15 лет, а самого мотора вытяжки — около 7-10 лет.

Альтернативные способы организации отвода

Если монтаж в потолок невозможен, рассматривают другие варианты. Рециркуляционные вытяжки с угольными фильтрами не требуют труб, но они хуже справляются с влагой. Плоские каналы позволяют сэкономить высоту потолка, однако они создают большее сопротивление воздуху, что снижает мощность всасывания. Внешние декоративные короба из гипсокартона позволяют скрыть воздуховод, если он идет не по потолку, а вдоль стены, создавая дополнительный элемент дизайна кухни.

Пример из опыта: Однажды я предложил клиенту заменить круглую трубу на плоский короб, чтобы не занижать потолок во всей кухне. Мы сделали узкий короб вдоль стены, который в итоге превратился в стильную полку для специй.

FAQ: Ответы на частые вопросы

Можно ли использовать гофру на всей длине трассы?
Не рекомендую. Гофра создает сильное сопротивление воздуху из-за своих ребер. Используйте её только на коротких участках для соединения прибора с жесткой трубой.

Как уменьшить шум от вытяжки в потолке?
Используйте шумопоглощающие воздуховоды или оберните трубы звукоизоляционным материалом. Также избегайте резких поворотов трубы.

Какой диаметр трубы выбрать для мощной вытяжки?
Всегда ориентируйтесь на паспорт изделия. Если вытяжка рассчитана на 150 мм, установка 125 мм приведет к потере до 30% мощности.

Как скрыть воздуховод в натяжном потолке?
Трубы монтируются выше полотна потолка. Важно закрепить их жестко, чтобы они не висели на полотне и не создавали провисаний.

Нужен ли отдельный выключатель для вытяжки?
Да, я всегда вывожу отдельную линию питания с розеткой или клеммником в потолочном пространстве для удобства обслуживания.

Что делать, если шахта находится слишком далеко?
В таком случае можно установить дополнительный канальный вентилятор в потолке, который «протолкнет» воздух до шахты.

Поможет ли угольный фильтр при наличии отвода?
Нет, в режиме отвода воздуха угольные фильтры не используются, работают только жировые сетки.

Как проверить, нет ли утечек воздуха в потолке?
Включите вытяжку на максимум и проведите рукой вдоль стыков труб (если есть доступ) или используйте дымогенератор/свечу у мест примыкания.

Меры безопасности

При работе с электропроводкой обязательно отключайте питание на щитке. При сверлении бетона используйте защитные очки и респиратор, чтобы бетонная пыль не попала в легкие. Если используете стремянку, убедитесь в её устойчивости. При работе с химическими герметиками обеспечьте проветривание помещения. Никогда не оставляйте оголенные провода в потолочном пространстве — все соединения должны быть в изолирующих клеммах.
