Устройство подогрева в тоннелях решает проблему промерзания основания и избыточной влажности. Монтаж в замкнутом пространстве считается сложной технической задачей и требует строгого соблюдения допусков по электробезопасности. Обычно весь процесс занимает от 10 до 15 дней в зависимости от площади. Правильный подогрев пола в тоннеле исключает появление наледи и преждевременное разрушение бетонного основания.
- Особенности подготовки к работам
- Выбор материалов для системы
- Инструментарий для монтажа
- Первичная подготовка тоннеля
- Приведение поверхности в порядок
- Поэтапная установка теплого пола
- Технические нюансы и требования
- Типичные ошибки при монтаже
- Экономический расчет проекта
- Правила эксплуатации и ухода
- Сравнение методов подогрева
- Ответы на частые вопросы
- Меры безопасности при работе
Особенности подготовки к работам
Работа в замкнутом пространстве тоннеля накладывает серьезные ограничения. Прежде всего, я всегда проверяю наличие всех необходимых допусков по электробезопасности, так как риск поражения током в сыром помещении возрастает многократно. Оценка сложности включает анализ вентиляции и доступности электрощита. Время выполнения работ сильно зависит от сезона: зимой бетон сохнет дольше, а летом может слишком быстро терять влагу, что ведет к трещинам.
Выбор материалов для системы
Для долговечной работы системы подбираются компоненты с высокой влагостойкостью. Я рекомендую использовать только специализированный кабель, рассчитанный на заливку в бетон.
- Греющий кабель с усиленной изоляцией.
- Экструдированный пенополистирол для теплоизоляции.
- Цементно-песчаная смесь для стяжки (М300 и выше).
- Обмазочная гидроизоляция на битумной или полимерной основе.
- Монтажная лента для фиксации кабеля.
- Терморегулятор с выносным датчиком.
- Гофрированная труба для вывода кабеля.
- Армирующая сетка из оцинкованной стали.
| Материал | Расход на 1 м² | Средняя цена за ед. | |
|---|---|---|---|
| Греющий кабель | 1.2 м | 450 руб/м | 540 руб |
| Теплоизоляция (50 мм) | 1 лист | 300 руб/лист | 300 руб |
| Гидроизоляция | 1.5 кг | 120 руб/кг | 180 руб |
| Стяжка (бетон) | 0.05 м³ | 4500 руб/м³ | 225 руб |
| Монтажная лента | 2 м | 20 руб/м | 40 руб |
Инструментарий для монтажа
Комплект инструментов должен быть профессиональным и надежным. Некоторые позиции выгоднее арендовать, если объект разовый.
- Перфоратор — для подготовки основания и штробления.
- Мультиметр — обязателен для замера сопротивления кабеля.
- Строительный уровень — проверка плоскости пола.
- Резаки по металлу и пластику — нарезка профилей и труб.
- Бетономешалка — для получения однородной стяжки.
- Валик и кисти — нанесение гидроизоляции и грунта.
- Строительный пылесос — очистка поверхности.
Первичная подготовка тоннеля
Сначала тоннель полностью очищают от строительного мусора, грязи и остатков старых покрытий. Поверхности обязательно осушают, так как лишняя влага помешает адгезии материалов. Я всегда уделяю особое внимание защите стен и существующих коммуникаций от случайных повреждений. В замкнутом пространстве критически важна организация принудительной вентиляции на время работ, особенно при использовании химических составов.
Приведение поверхности в порядок
Основание выравнивают, убирая значительные перепады высот. После этого создают качественный гидроизоляционный слой, который отсекает капиллярную влагу из грунта. Грунтовка наносится в два слоя для лучшего сцепления. Плоскость проверяют правилом: отклонения не должны превышать 5 мм на 2 метра. Только после полной просушки грунта можно приступать к укладке. Однажды я заметил, что на сыром бетоне гидроизоляция начала отслаиваться пузырями, поэтому теперь я жду полного высыхания основания.

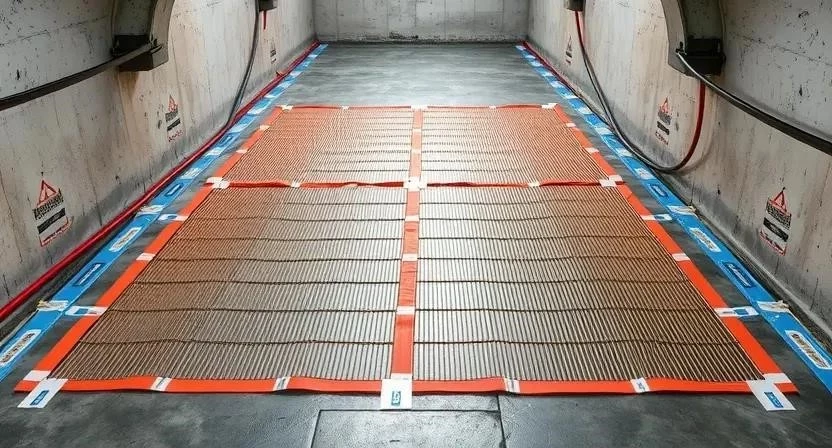

Поэтапная установка теплого пола
Процесс монтажа требует точности и строгого соблюдения последовательности действий.
- Разметка зон обогрева (2-3 часа). Определяю границы, где кабель не будет укладываться (под стационарным оборудованием).
- Укладка теплоизоляционного слоя (4-6 часов). Пласты пенополистирола укладываю плотно, стыки пропениваю.
- Монтаж греющего кабеля (6-8 часов). Раскладываю витки с соблюдением шага, чтобы не было перехлестов.
- Фиксация кабеля монтажной лентой (3-4 часа). Прикрепляю провод к изоляции каждые 30-50 см.
- Установка датчиков температуры (2 часа). Помещаю датчик в гофротрубу посередине между витками кабеля.
- Подключение к электрощиту (3-5 часов). Вывожу концы кабеля через защитную трубу к месту установки регулятора.
- Проверка сопротивления кабеля (1 час). Замеряю показатели мультиметром до и после заливки. Я всегда записываю эти данные, чтобы в случае сбоя понять, где произошел обрыв.
- Заливка стяжки (8-12 часов). Равномерно распределяю бетон, используя виброрейку для уплотнения.
- Технологический перерыв (7-14 дней). Оставляю бетон сохнуть естественным путем без включения подогрева.
- Пусконаладочные работы (3-4 часа). Настраиваю терморегулятор и проверяю равномерность прогрева.
| Этап работ | Время выполнения | Критический нюанс |
|---|---|---|
| Подготовка и разметка | 5 часов | Точность границ обогрева |
| Изоляция и кабель | 12 часов | Отсутствие пересечений провода |
| Электрика и замеры | 6 часов | Проверка сопротивления |
| Бетонирование | 10 часов | Вибрирование смеси |
| Сушка и запуск | 10 дней | Постепенный нагрев |
Технические нюансы и требования
Температурный режим в тоннеле должен быть стабильным, чтобы избежать конденсата на стенах. Высокая влажность воздуха замедляет высыхание бетона, поэтому я рекомендую использовать осушители воздуха. Полное высыхание стяжки перед первым включением — залог отсутствия трещин. Если в тоннеле используются агрессивные химикаты, выбирайте материалы с повышенной химической стойкостью (например, эпоксидные добавки в бетон).
Типичные ошибки при монтаже
Новички часто допускают промахи, которые приводят к выходу системы из строя. Я составил список того, чего делать категорически нельзя.
- Нарушение шага укладки кабеля. Слишком плотное расположение ведет к перегреву и перегоранию.
- Игнорирование гидроизоляции. Влага из почвы вызывает коррозию кабеля и разрушение бетона.
- Неправильный выбор мощности. Слишком слабый кабель не прогреет пол в холодном тоннеле.
- Отсутствие заземления. В сыром помещении это смертельно опасно. Однажды я видел объект, где при касании пола ощущалось легкое покалывание — это был признак отсутствия заземления.
- Преждевременное включение системы. Нагрев влажного бетона приводит к его растрескиванию.
Экономический расчет проекта
Стоимость реализации зависит от выбранных материалов и способа монтажа. Самостоятельная работа позволяет существенно сэкономить на оплате услуг бригады.
| Статья расходов | Своими руками (руб/м²) | С мастером (руб/м²) | Экономия (руб/м²) |
|---|---|---|---|
| Материалы | 1250 | 1350 | 100 |
| Работа по монтажу | 0 | 800 | 800 |
| Пусконаладка | 0 | 300 | 300 |
| 1250 | 2450 | 1200 |
Правила эксплуатации и ухода
После завершения работ систему эксплуатируют в щадящем режиме. Перед началом зимнего периода обязательно проверяют работоспособность терморегулятора и целостность датчиков. Пол очищают от грязи с использованием нейтральных средств, чтобы не повредить верхний слой стяжки. При правильном монтаже срок службы системы составляет 25-50 лет.
Сравнение методов подогрева
Электрический кабель — самый популярный вариант для тоннелей, но существуют и другие методы.
| Метод | Плюсы | Минусы | Применение |
|---|---|---|---|
| Электрокабель | Простой монтаж, точность | Затраты на электроэнергию | Средние и малые тоннели |
| Водяной пол | Низкие расходы на heating | Сложность, риск протечек | Промышленные объекты |
| Инфракрасная пленка | Быстрый нагрев, тонкий слой | Нельзя заливать бетоном | Сухие помещения |
| Греющие маты | Скорость укладки | Ограниченная мощность | Локальные зоны обогрева |
Ответы на частые вопросы
Можно ли укладывать кабель без стяжки?
Нет, кабель в тоннеле должен быть защищен слоем бетона от механических повреждений и влаги.
Как часто нужно проверять систему?
Рекомендую проводить диагностику сопротивления один раз в год перед зимой.
Что делать при обрыве кабеля в бетоне?
Придется использовать прибор для поиска места обрыва, вскрывать стяжку и устанавливать соединительную муфту.
Какой терморегулятор лучше выбрать?
Оптимальны программируемые модели с возможностью удаленного управления и датчиком пола.
Влияет ли подогрев на коррозию арматуры?
При наличии качественной гидроизоляции подогрев, наоборот, снижает коррозию за счет удаления влаги.
Сколько электроэнергии потребляет система?
Зависит от мощности кабеля; в среднем от 150 до 250 Вт на квадратный метр.
Какая толщина стяжки оптимальна?
Минимум 40-50 мм над кабелем для обеспечения прочности и равномерного распределения тепла.
Меры безопасности при работе
Безопасность в тоннеле первична. Все работы проводятся в защитных перчатках, очках и респираторе при работе с цементом. При использовании химических составов обязательно проветривание. Категорически запрещено проводить монтаж или проверку кабеля при наличии открытой воды на полу. Все электрические соединения должны быть герметизированы. Работа с электрощитом осуществляется только при полном обесточивании линии.
