В отопительный сезон уровень влажности в жилых помещениях падает до критических 15–20%. Обычные бытовые увлажнители не справляются с большим объемом воздуха и требуют постоянного ручного долива воды. Автоматизация системы увлажнения воздуха позволяет поддерживать стабильный микроклимат без вашего участия. Я реализовал такой проект за три дня, потратив на комплектующие значительно меньше, чем при заказе готового решения.
Почему автоматизация необходима
Сухой воздух зимой негативно влияет на слизистые оболочки и работу дыхательной системы. Стандартные приборы часто работают импульсно, создавая резкие скачки влажности. Автоматика решает эту проблему, обеспечивая плавное поддержание нормы. Результатом становится стабильная относительная влажность в пределах 45–55% в течение всего сезона.
Оценка сложности проекта
Сборка такой системы требует базовых знаний в электрике и сантехнике. Вам придется работать с напряжением 220В и подключаться к водопроводу. Проект можно реализовать самостоятельно, если вы понимаете принцип работы реле и умеете соединять фитинги. Выполнение всех работ занимает от 2 до 4 дней в зависимости от сложности разводки трубок.

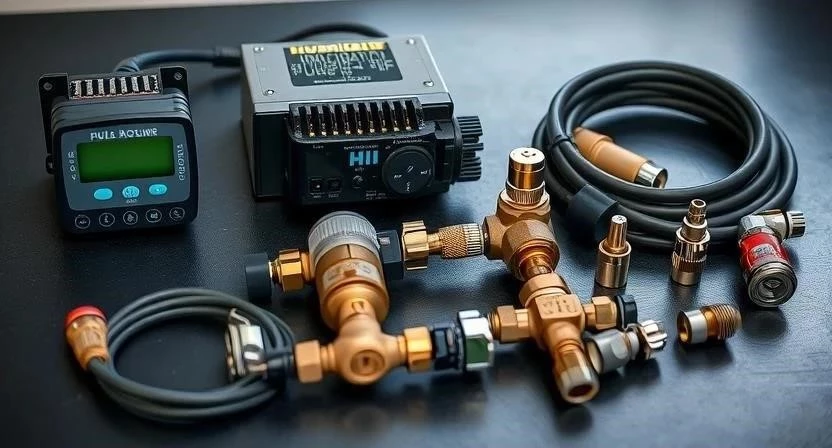

Что закупать для системы
Для создания надежной автоматики потребуется набор специализированного оборудования. Я рекомендую выбирать компоненты с запасом по надежности, чтобы избежать протечек.
- Контроллер влажности (гигростат)
- Датчик влажности с выносным зондом
- Электромагнитный клапан для воды
- Насос высокого давления (если нет достаточного напора)
- Система фильтрации (обратный осмос)
- Трубки высокого давления
- Набор фитингов и соединителей
- Датчик протечки для защиты пола
- Блок управления или реле
- Источник питания для электроники
| Материал/Оборудование | Характеристики | Примерная цена (руб.) |
|---|---|---|
| Контроллер влажности | Диапазон 10-99%, точность ±2% | 2 500 |
| Электромагнитный клапан | Напряжение 220В, диаметр 1/2″ | 1 800 |
| Система обратного осмоса | Производительность 150 л/день | 5 500 |
| Насос высокого давления | Давление до 7 бар | 8 000 |
| Набор форсунок | Расход 0.5 л/ч на штуку | 3 000 |
Инструментарий мастера
Качественный монтаж невозможен без правильного набора инструментов. Для работы с трубками и электрикой лучше иметь профессиональный комплект.
- Труборез для пластика и полиуретана
- Обжимной инструмент для контактов
- Перфоратор для сверления стен
- Набор гаечных ключей
- Мультиметр для проверки цепи
- Строительный уровень
- Отверточнаяset
- Плоскогубцы и кусачки
Если вам требуется специфический инструмент, например, мощный пресс для труб, я советую взять его в аренде. Это выйдет дешевле, чем покупать дорогой прибор ради одного использования.
Подготовка площадки
Сначала определите места установки форсунок так, чтобы мелкодисперсный туман равномерно распределялся по комнате. Важно защитить электронику и мебель в зоне проведения работ от случайных брызг. Обеспечьте удобный доступ к точкам водопровода и канализации для слива излишков конденсата.
Предварительные работы
Проверьте давление в вашем водопроводе перед началом монтажа. Слишком низкое давление потребует установки дополнительного насоса. Очистите место под установку блока автоматики от строительной пыли. Обязательно проверьте совместимость выбранного контроллера с датчиками, чтобы исключить ошибки передачи данных.
Этапы монтажа своими руками
Процесс требует последовательности и внимания к деталям. Я составил план, который поможет не запутаться в соединениях.
- Врезка в водопроводную магистраль (2 часа)

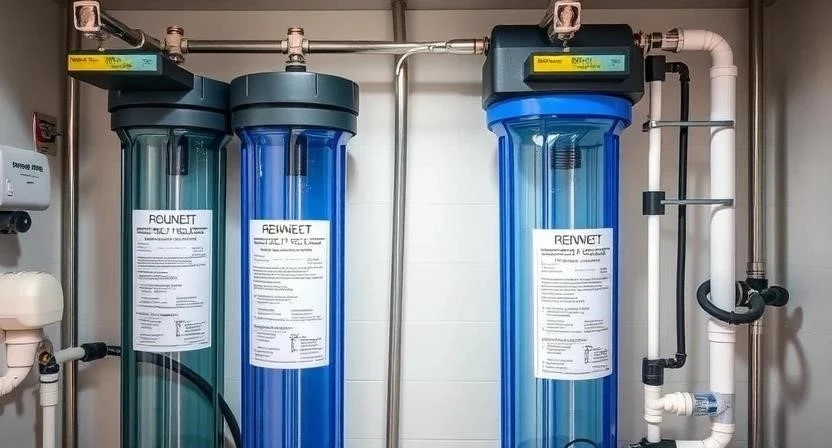

- Монтаж системы очистки воды (осмоса) (3 часа)
- Установка блока управления и контроллера (1 час)
- Прокладка трубок высокого давления по периметру (4 часа)

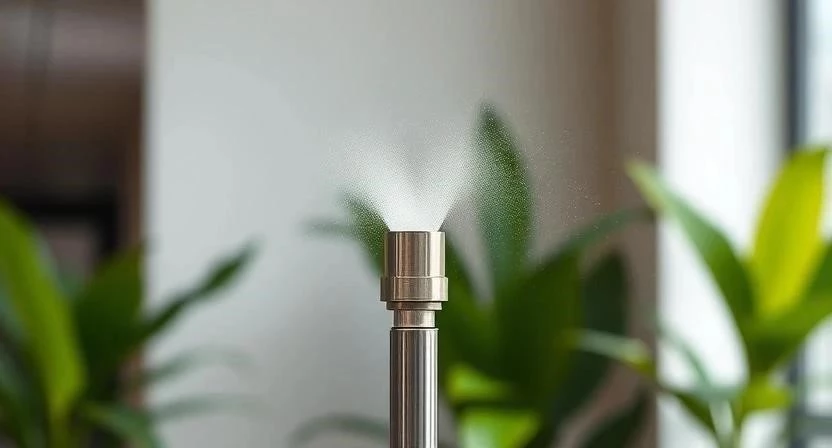

- Монтаж форсунок в выбранных точках (3 часа)
- Установка датчиков влажности в зонах обдува (1 час)
- Подключение электромагнитного клапана (1.5 часа)
- Сборка электрической цепи через реле (2 часа)
- Настройка логики работы гигростата (1 час)
- Тестирование системы под рабочим давлением (2 часа)
Когда я впервые подключал реле, я очень переживал за изоляцию контактов. Я тщательно проверил каждый узел мультиметром, прежде чем подавать основное питание. При монтаже трубок я понял, что важно использовать качественные фитинги, иначе под давлением они просто вылетят.
Меры безопасности: Всегда работайте в защитных очках при монтаже форсунок под давлением. При работе с электричеством обязательно отключайте вводной автомат. Не забывайте про проветривание помещения, если используете химические очистители.
Технологические тонкости
Качество воды напрямую влияет на долговечность системы. Высокая жесткость приведет к быстрому засорению форсунок известковым налетом. Чтобы предотвратить появление плесени, не устанавливайте форсунки слишком близко к стенам или текстилю. Правильное размещение датчиков влажности — вдали от форсунок и прямых потоков воздуха — критически важно для корректной работы. Также настройте гистерезис (разницу между включением и выключением), чтобы система не срабатывала слишком часто.
| Компонент | Параметр | Значение |
|---|---|---|
| Датчик влажности | Погрешность | ±2-3% |
| Электромагнитный клапан | Рабочее давление | 0.5–6 бар |
| Контроллер | Напряжение питания | 220В / 12В DC |
| Форсунка | Размер отверстия | 0.1–0.3 мм |
| Трубка | Рабочее давление | До 10 бар |
Типичные промахи
Многие новички совершают ошибки, которые приводят к поломкам или порче имущества. Я сам наступил на эти грабли в первый раз.
- Отсутствие датчиков протечки в зоне водоразбора.
- Использование неочищенной воды, что создает белый налет на мебели.
- Неправильный расчет мощности насоса для нужной длины трассы.
- Установка датчика в «мертвой зоне» без циркуляции воздуха.
- Игнорирование настройки гистерезиса в настройках гигростата.
Однажды я забыл поставить систему фильтрации, и через неделю форсунки просто забились солями жесткости. Теперь я всегда использую только очищенную воду через осмос.
Смета проекта
Сравнение затрат показывает, что самостоятельная сборка выгоднее готовых промышленных систем.
| Статья расходов | Количество | Цена (руб.) | С мастером | |
|---|---|---|---|---|
| Автоматика и датчики | 1 комплект | 4 500 | 4 500 | 8 000 |
| Насосная группа | 1 шт. | 8 000 | 8 000 | 12 000 |
| Расходные материалы | 1 комплект | 3 500 | 3 500 | 6 000 |
| Работа по монтажу | — | — | 0 | 15 000 |
| ИТОГО | 16 000 | 41 000 |
Техническое обслуживание
После завершения монтажа важно соблюдать регламент ухода. Регулярно заменяйте картриджи в фильтрах раз в полгода. Чистите форсунки от кальциевых отложений с помощью лимонной кислоты. Перед каждым отопительным сезоном обязательно проверяйте герметичность всех соединений и работу датчика протечки.
Другие способы увлажнения
Существуют и альтернативные подходы к решению задачи.
| Метод | Плюсы | Минусы | Стоимость |
|---|---|---|---|
| Форсуночное | Высокая эффективность | Нужна водоподготовка | Средняя |
| Паровое | Быстрый эффект | Высокое энергопотребление | Высокая |
| В приточную вентиляцию | Равномерность во всем доме | Сложный монтаж | Высокая |
| Бытовой увлажнитель | Дешевизна | Низкая мощность | Низкая |
Часто задаваемые вопросы
Какая влажность идеальна для зимы?
Оптимальным показателем считается диапазон 45–55% относительной влажности.
Можно ли использовать водопроводную воду?
Без предварительной очистки (осмоса) это приведет к быстрому засорению форсунок и появлению белого налета на поверхностях.
Сколько электроэнергии потребляет система?
Основной расход идет на насос и контроллер, в среднем это сопоставимо с работой небольшого вентилятора.
Как интегрировать в Умный дом?
Выбирайте контроллеры с поддержкой протоколов Wi-Fi или Zigbee, которые можно подключить к мобильному приложению.
