Замена обычного выключателя на систему управления голосом или смартфоном часто требует вмешательства в существующую электропроводку. Установка реле в подрозетник для люстр — это самый быстрый способ добавить функции умного дома без штробления стен и прокладки новых кабелей. Обычно такая модернизация занимает от 40 до 90 минут, а стоимость базового комплекта начинается от 1200 рублей. Я часто помогаю клиентам реализовать такие сценарии, когда нужно сохранить привычные клавиши выключателя, но добавить современное управление освещением.
- Как устроено и какие бывают реле
- Обзор популярных моделей реле
- Что понадобится для работы
- Необходимые инструменты
- Материалы и компоненты
- Подготовка к монтажу и техника безопасности
- Подготовка проводки и проверка подрозетника
- Пошаговая инструкция по подключению реле
- Настройка и сопряжение умного реле
- Типичные ошибки новичков
- Сколько стоит автоматизация освещения
- Другие способы управления светом
- Часто задаваемые вопросы (FAQ)

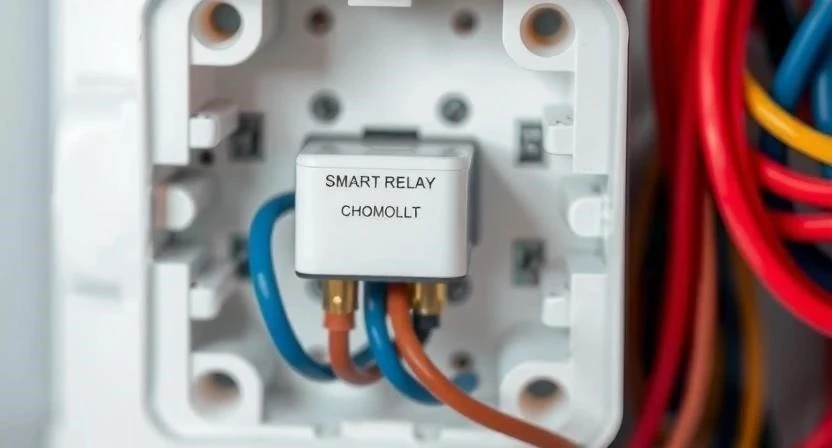

Как устроено и какие бывают реле
Реле представляет собой компактное электронное устройство, которое выступает в роли промежуточного звена между выключателем и лампой. Его основная задача — замыкать или размыкать электрическую цепь по команде. В отличие от механического выключателя, реле может получать сигналы не только от физической клавиши, но и через Wi-Fi, ZigBee или Bluetooth. Принцип работы реле в подрозетнике заключается в переключении контактов под воздействием электрического импульса. Если вы используете импульсное реле, то для управления светом достаточно кратковременного нажатия на кнопку, после чего устройство само удерживает контакт в нужном положении.
Выбор типа устройства зависит от того, какая проводка проложена в вашей стене. Я рекомендую заранее проверить, заведен ли в подрозетник «ноль» (нейтральный провод). Это критически важно, так как от этого зависит тип реле, которое вы купите.
| Тип реле | Характеристика | Что означает для монтажа |
|---|---|---|
| С нулевым проводом | Требует наличия N (ноля) в подрозетнике | Самый стабильный вариант, работает всегда |
| Без нулевого провода | Работает только на фазе (L) | Идеально для старой проводки, где только фаза |
| Одноканальное | Управляет одной группой света | Подходит для одной люстры или одной линии |
| Двухканальное | Управляет двумя независимыми группами | Позволяет делить люстру на две части (например, теплый и холодный свет) |
| ZigBee реле | Работает через специальный шлюз | Не перегружает Wi-Fi роутер, работает стабильнее |
| Wi-Fi реле | Подключается напрямую к роутеру | Проще в установке, но может «отваливаться» при нагрузке |
Обзор популярных моделей реле
На рынке представлено множество производителей, и выбор зависит от вашего бюджета и экосистемы умного дома. Если вы строите систему вокруг экосистемы Aqara, то лучше брать их модули — они отличаются высокой надежностью и минимальным потреблением энергии. Для тех, кто хочет максимально бюджетное решение, подойдут устройства на базе платформы Tuya. Они универсальны и работают практически с любыми приложениями. Я заметил, что устройства от Sber работают очень плавно в рамках российской экосистемы, что удобно для голосового управления через колонку.
Профессиональные решения, такие как Girer или F&F, чаще выбирают для коммерческих объектов или сложных систем автоматизации, где требуется повышенная износостойкость контактов и поддержка протоколов управления промышленного уровня.
Что понадобится для работы
Перед тем как разбирать выключатель, подготовьте все необходимое. Я всегда советую иметь запасной набор клеммников, так как в процессе монтажа они часто теряются или оказываются лишними. Не пытайтесь использовать старые, окисленные провода — это прямой путь к плохому контакту и нагреву.
Необходимые инструменты

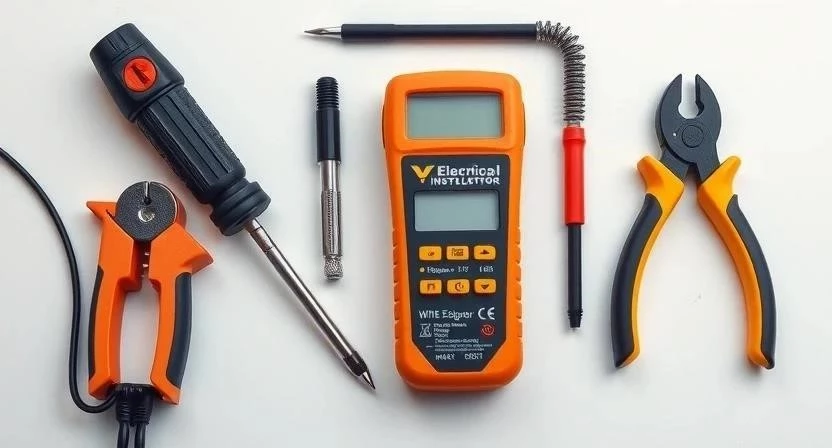

- Индикаторная отвертка (для проверки наличия напряжения)
- Набор отверток (крестовая и шлицевая)
- Стриппер (инструмент для снятия изоляции)
- Мультиметр (для точного замера напряжения и прозвонки
- Пассатижи или кусачки
- Рулетка (для замера глубины подрозетника)
- Фонарик (если свет в комнате уже отключен)
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно | 150 |
| Стриппер | Зачистка проводов | Обязательно | 450 |
| Мультиметр | Проверка цепи | Желательно | 800 |
| Набор отверток | Сборка/разборка | Обязательно | 500 |
| Пассатижи | Работа с проводом | Обязательно | 350 |
Материалы и компоненты
- Умное реле (соответствующего типа)
- Соединительные клеммы (например, Wago)
- Дополнительный кусок провода (если не хватает длины)
- Изоляционная лента
- Конденсатор (если используется реле без нуля)
- Маркер для подписи проводов
- Грунтовка (если планируется подмазка вокруг подрозетника)
- Стяжки для фиксации проводов
| Материал | Количество | Расход на 1 точку | Цена за ед. (руб) | |
|---|---|---|---|---|
| Реле умное | 1 шт | 1 шт | 1200 | 1200 |
| Клеммы Wago | 1 упаковка | 3-4 шт | 300 | 300 |
| Провод ПВ-3 (1.5 мм²) | 5 м | 0.5 м | 100 | 100 |
| Конденсатор (комплект) | 1 шт | 1 шт | 150 | 150 |
Подготовка к монтажу и техника безопасности
Внимание! Работа с электричеством требует предельной осторожности. Перед началом любых манипуляций я всегда первым делом иду к электрощитку и выключаю соответствующий автомат. Никогда не полагайтесь только на выключатель в комнате — питание должно быть полностью отключено на входе.
После отключения автомата обязательно проверьте отсутствие напряжения индикаторной отверткой на всех контактах выключателя. Если вы планируете работать в помещении с высокой влажностью, убедитесь, что ваши руки сухие, а инструменты имеют качественную изоляцию. При работе с химическими составами (если нужно подклеить подрозетник) обязательно обеспечьте проветривание.
Подготовка проводки и проверка подрозетника
Прежде чем закупать реле, необходимо провести ревизию подрозетника. Умное реле — это дополнительный объем. Если ваш подрозетник слишком мелкий (старого образца), реле может просто не влезть, или вы не сможете задвинуть выключатель обратно. Я рекомендую использовать глубокие подрозетники (60 мм и более) для таких задач.
Оцените состояние изоляции проводов. Если они рассыпаются от прикосновения, их нужно будет обрезать и зачистить заново. Также проверьте, есть ли в подрозетнике свободный «ноль». Если вы видите только два провода (фаза и возврат на лампу), значит, у вас схема без нуля, и вам нужно покупать специальную модель реле или использовать конденсатор.
Пошаговая инструкция по подключению реле
Процесс подключения может отличаться в зависимости от схемы, но общая логика остается неизменной. Ниже я опишу самый распространенный сценарий: подключение реле к обычной люстре через существующий выключатель.
- Отключение питания (5 мин): Выключите автомат в щитке.
- Проверка напряжения (2 мин): С помощью мультиметра или индикатора убедитесь, что тока нет.
- Демонтаж выключателя (5 мин): Открутите винты крепления и аккуратно вытяните механизм из стены.
- Маркировка проводов (3 мин): Пометьте, где фаза (приходящая), а где провод, идущий на люстру.
- Подготовка концов (5 мин): Зачистите концы проводов стриппером на 8-10 мм.
- Подключение питания реле (7 мин): Подсоедините фазу (L) и ноль (N) к соответствующим клеммам реле.
- Подключение нагрузки (5 мин): Соедините выходной контакт реле (L-out) с проводом, идущим на люстру.
- Подключение выключателя (5 мин): Подсоедините провода от клавиш выключателя к контактам управления (S1, S2 или L1, L2 в зависимости от модели).
- Укладка в подрозетник (10 мин): Аккуратно сложите провода «змейкой», чтобы реле не пережало изоляцию. Я однажды столкнулся с тем, что в подрозетник едва помещалось реле, и пришлось использовать специальные зажимы, чтобы провода не мешали механизму.
- Крепление выключателя (5 мин): Закрепите механизм винтами.
- Проверка сборки (5 мин): Убедитесь, что провода не зажаты рамкой выключателя.
- Включение питания (2 мин): Вернитесь к щитку и включите автомат.
- Тестирование (5 мин): Проверьте работу клавиш и мобильного приложения.
Если вы подключаете реле без нуля, схема усложняется: вам придется параллельно лампе (в самой люстре) установить конденсатор, чтобы избежать мерцания светодиодов в выключенном состоянии. При монтаже схемы без нуля я заметил, что конденсатор обязателен, иначе даже самая дорогая люстра будет неприятно подмигивать по ночам.
Настройка и сопряжение умного реле
После того как физический монтаж завершен, начинается этап цифровой настройки. Если вы используете ZigBee-реле, сначала убедитесь, что ваш шлюз (Hub) включен и находится в зоне действия. Если это Wi-Fi устройство, проверьте, что ваш телефон подключен к сети 2.4 ГГц — большинство умных реле не работают с частотой 5 ГГц.
Для сопряжения обычно нужно зажать кнопку на реле (или на выключателе) на 5-10 секунд, пока индикатор не начнет быстро мигать. Затем откройте приложение (Aqara Home, Smart Life или Sber) и выберите «Добавить устройство». Когда я настраивал ZigBee через шлюз, возникла заминка с сигналом, так как шлюз стоял за толстой бетонной стеной — помогло перемещение хаба поближе.
Типичные ошибки новичков
Многие совершают ошибки, которые приводят к перегреву или выходу техники из строя. Я составил список того, на чем чаще всего «сгорают» новички:
- Использование реле без учета нагрузки: Попытка подключить мощный электрообогреватель через маломощное реле для освещения.
- Плохой контакт: Недотянутые винты в клеммах, что вызывает искрение.
- Отсутствие конденсатора: Использование схем «без нуля» без компенсации емкости, что ведет к мерцанию LED-ламп.
- Переполнение подрозетника: Слишком плотная укладка проводов, из-за чего реле перегревается.
- Перепутанная фаза и ноль: Подключение нагрузки на вход питания.
- Игнорирование заземления: Отсутствие заземляющего контакта на корпусе люстры.
- Несоответствие протокола: Попытка подключить ZigBee-реле напрямую к Wi-Fi роутеру без шлюза.
Сколько стоит автоматизация освещения
Стоимость зависит от того, делаете ли вы всё сами или нанимаете мастера. Самостоятельный монтаж экономит вам значительную сумму, но требует наличия инструментов и определенных навыков.
| Статья расходов | Количество | Цена (руб) | С мастером | Экономия | |
|---|---|---|---|---|---|
| Умное реле | 1 шт | 1200 | 1200 | 1200 | 0 |
| Расходные материалы | 1 компл | 300 | 300 | 300 | 0 |
| Работа мастера | 1 точка | 1500 | 0 | 1500 | 1500 |
| ИТОГО | 1500 | 3000 | 1500 |
Другие способы управления светом
Реле в подрозетнике — не единственный вариант. Если у вас идет капитальный ремонт, рассмотрите альтернативы:
- Реле на DIN-рейку: Устанавливается в электрощит. Удобно для управления целыми группами освещения в доме.
- Умные выключатели: Вместо реле ставится готовый выключатель со встроенной электроникой. Выглядит эстетичнее, но требует замены всего механизма.
- Системы по Wi-Fi/Bluetooth: Проще в установке, но менее стабильны при большом количестве устройств.
Часто задаваемые вопросы (FAQ)
1. Можно ли ставить реле, если в подрозетнике нет нуля?
Да, существуют специальные модели «без нуля», но для работы светодиодных ламп вам почти наверняка понадобится конденсатор.
2. Будет ли работать свет обычным выключателем, если реле сломается?
В большинстве схем, где выключатель подключен к контактам управления реле, свет перестанет включаться физически, пока реле не будет заменено.
3. Не перегреется ли реле в тесном подрозетнике?
Если нагрузка (мощность люстры) не превышает допустимую (обычно до 200-500 Вт для умных модулей), перегрева быть не должно.
4. Можно ли управлять двумя люстрами одним реле?
Только если это двухканальное реле и у вас есть возможность разделить провода на две группы.
5. Какой протокол лучше: Wi-Fi или ZigBee?
Для умного дома я рекомендую ZigBee — он стабильнее и не забивает канал роутера.
6. Нужно ли менять лампочки на специальные «умные»?
Нет, реле управляет подачей питания на обычные лампы, делая их «умными» через управление током.
7. Можно ли использовать реле для управления вентилятором?
Только если реле рассчитано на индуктивную нагрузку (двигатели).
