Как сделать самый простой туалет на даче своими руками

Как сделать внутреннюю канализацию на даче своими руками (с фото)

Канализационная система для дачи, где расположены многочисленные хозяйственные постройки, в том числе и туалет, обеспечивает сбор, отведение и очистку сточных вод, которые образуются в результате жизнедеятельности человека. При этом для гигиенических и хозяйственных потребностей должна использоваться вода. Одной из основных задач системы канализации на дачном участке является прием и отвод фекалий.

Очень важно правильно проложить канализацию, так как она является одним из главных необходимых элементов благоустройства туалета и всего загородного участка, который формирует комплекс первостепенных бытовых удобств. Система канализационных труб необходима, если туалет оборудован бачком для смыва фекалий. Сначала следует отвести сточные воды по внутренним трубопроводам к выпуску из капитальной туалетной кабинки

Это осуществляется на участке трубопровода от основания стояка до ближайшего смотрового колодца дворовой сети, который пересекает границу строения

Сначала следует отвести сточные воды по внутренним трубопроводам к выпуску из капитальной туалетной кабинки. Это осуществляется на участке трубопровода от основания стояка до ближайшего смотрового колодца дворовой сети, который пересекает границу строения.

Внутренние канализационные сети могут быть проложены открыто или скрыто. Если внешне такие трубы не нарушают дизайн помещения, то их можно смело укладывать открыто. При прокладке трубопроводы закрепляют к стенам, потолкам и другим строительным элементам.

Посмотрите фото канализации на даче, выполненной своими руками путем прокладки внешнего и внутреннего трубопровода:

Выпускающий участок системы канализации на дачном участке должен быть уложен непосредственно в землю или в специальные каналы. При диаметре трубы 50 мм максимальная ее длина может составлять 6 м. Если для прокладки канализационной системы применяются трубы диаметром 100 мм и более, то их длина может достигать 8 м. Затем сточные воды поступают в наружную дворовую сеть канализации.

Перед тем как сделать туалет на даче с канализацией, в конце дворовой сети в зависимости от направления движения сточных вод необходимо соорудить контрольный колодец. После этого сточные воды по соединительной ветке проходят далее в уличную канализационную трубу, если она имеется. Смотровой, или контрольный, колодец рекомендуется устанавливать в местах поворотов линии канализационной сети или изменения уклона и диаметра труб. Кроме того, необходимость в создании такого колодца возникает в случае присоединения новых линий.

На прямой линии колодцы следует располагать, если диаметр трубы составляет 125 мм, а ее общая длина превышает 40 м. При использовании труб диаметром 150 мм и более контрольный колодец можно поставить через 50 м. Колодец может быть выполнен из кирпича или бетонных колец. При устройстве кирпичного колодца толщина его стенок зависит от структуры грунта.

Как сделать канализацию на дачном участке, с учетом качество грунта? В сухих грунтах стенку можно выкладывать в полкирпича, а в мокрых грунтах — в один кирпич. Колодец должен быть прикрыт чугунным люком, поверхность крышки которого должна находиться на уровне покрытия двора.

Выполняя работы по прокладке канализации на дачном участке своими руками, не забывайте, что сточные воды из туалета на небольших летних дачах должны уходить или в выгребную яму, или в специальную накопительную емкость для сбора канализационных стоков. В частном доме можно оборудовать отвод стоков в многокамерный септик, предназначенный для накопления и механической очистки бытовых стоков. Наиболее практичным вариантом является устройство двухкамерного септика с разделением стоков.

Для отвода стоков следует проложить недорогую и довольно простую наружную канализацию, с помощью которой отходы сами будут стекать в отведенное для их сбора место.

Особенности конструкции

По типу конструкции, туалет из паллетов можно соорудить в виде:

1. Скворечника. Такая деревенская модель сортира характеризуется односкатной кровлей. Несмотря на то, что это снижает затраты на строительство, конструкция хорошо продувается ветрами, что не очень удобно при эксплуатации помещения в холодное время года.
2. Избушки. Данный тип конструкции относится к довольно сложному, и для его постройки необходимо иметь определенные навыки в строительной сфере. В рабочем процессе придется много работать с древесиной (подрезать ее, фрезеровать). Но в то же время, граненная форма постройки хорошо будет сохранять тепло при любых погодных условиях (даже в холодное время года). А благодаря разнообразию дизайнов и форм садовых сортиров в виде избушки, можно сделать ландшафтный дизайн дачи оригинальным и стильным.
3. Шалаша. Довольно распространенный тип конструкции, характеризующийся двухскатной крышей и простой архитектурной формой. Данный тип уборной получается прочным, надежным и отличается повышенной стойкостью к неблагоприятным факторам окружающей среды. На сооружение туалета из поддонов в виде шалаша уйдет немного пиломатериалов, если изначально ответственно отнестись к созданию чертежа.
4. Домика. Это самый простой, но в то же время теплый и комфортный тип садового туалета. При его постройке можно проявить полный полет фантазии, и сделать сортир не только практичным и удобным в использовании, но и еще оригинальным и привлекательным. На сооружение туалета из поддонов в виде домика расходуется минимум материалов, а сам процесс постройки отличается оперативностью и простотой.

Строительство кабинки туалета своими руками

Сегодня современные установки для естественных нужд выглядят иначе чем те конструкции, которые использовались ранее. Сделать туалет на даче своими руками чертежи помогут каждому, даже неопытному строителю.

дачный туалет без ямы чертёж

Но перед началом конструирования, необходимо решить задачи, по выбору системы слива, определится с местоположением кабинки, выбрать вид туалета и разобраться с декоративным оформлением.

Когда подберется требуемый участок, нужно решить какой вид, более подходящий к требованиям. Конструируются такие строения, из кирпича и дерева. Из материалов необходимо иметь:

• брус 100х50 и 50х50;
• изоляционные материалы;
• вагонку;
• дверь, навесы, шпингалет и подобную фурнитуру;
• кровельный материал.

Из инструментов нужно:

• лопата;
• молоток;
• отвертка или бита под дрель;
• дрель, электрический лобзик или ножовка.

Далее работа выполняется в установленном по схематическим расчетам порядке. Первое что необходимо сделать, это обрезать бруса по нужному размеру, и сконструировать из них каркас туалета.

Затем к каркасу прибиваются доски, и таким образом обшивается конструкция. Затем, нужно изготовить или реконструировать дверь и установить ее на свое место. Если есть желание на дверь устанавливается фурнитура.

Когда конструкция собрана для удобства можно провести электричество и установить в туалете освещение. В каждом уличном санузле должна быть качественная и без огрехов рабочая вентиляция. Но тут следует знать, что она должна быть размещена и в самой постройке, и в стоковой яме. Такое решение позволит избежать неприятных факторов и зловоние не будет мешать во время отдыха.

Виды унитазов для дачного туалета

Прежде чем выбрать дачный сантехнический прибор для уличного туалета, рекомендуется тщательно изучить все разновидности моделей

Каждая из них имеет определенные особенности, о которых важно знать перед началом монтажа

Наиболее распространенные материалы изготовления:

• керамика;
• фарфор;
• дерево;
• пластик.

Фарфоровые

Дачные модели, выполненные из фарфора, имеют меньший размер по сравнению с квартирными аналогами. Днище также отсутствуют, подобные конструкции устанавливаются над отверстием сливной ямы.

Главное требование к туалетам на даче с фарфоровым унитазом – необходимость установки его на основание (чаще всего, из бетона), т.к. материал изготовления обуславливает большую массу. Дачные модели отличаются крупным нижним отверстием, которое способствует беспрепятственному попаданию отходов в яму.

Преимущества уличных изделий из фарфора:

за ним просто ухаживать, не требуется применять специализированные чистящие средства, как, например, для пластиковых аналогов; материал является непористым, поэтому не впитывает грязь, влагу и различные запахи, что особенно важно в дачном туалете; повышенная прочность и надежность материала, вследствие чего – длительный срок эксплуатации. К недостаткам можно отнести большой вес изделия, в результате чего появляется необходимость установки на дополнительное основание, а также достаточно высокая стоимость

К недостаткам можно отнести большой вес изделия, в результате чего появляется необходимость установки на дополнительное основание, а также достаточно высокая стоимость.

Процедура установки схожа с монтажом унитаза в квартире. Рассмотрим процедуру монтажа фарфоровых моделей на примере унитаза Leroy Merlin:

1. Конструкция устанавливается на отверстие для слива. Для предотвращения падения внутрь предметов следует закрыть отверстие фанерным полотном, на котором мелом отмечен периметр слива.
2. Сверлятся отверстия для болтов.
3. Изделие монтируется на помост, в необходимых местах конструкция закрепляется при помощи болтов и гаек.
4. Производится установка стульчака.

Если на участке построен септик, то к унитазному отверстию потребуется подсоединить трубу крупного диаметра, по которой все стоки будут поступать в канализацию.

Керамические

Керамические унитазы являются наиболее распространенными как среди дачников, так и среди жителей квартир. Подобное изделие для дачного уличного туалета не имеет сливного бачка. Важным отличием от квартирных моделей является отсутствие чаши в конструкции. Т.к. слив с бачка не осуществляется, все отходы попадают непосредственно в выгребную яму.

Однако иногда владельцы участка для повышения удобства подсоединяют шланг с водой, который позволяет смывать отходы.

Основные преимущества керамических моделей:

• способность выдерживать нагрузку до 180-200 кг;
• устойчивость и надежность конструкции;
• возможность эксплуатации в течение продолжительного периода;
• при аккуратном использовании неподверженность загрязнению;
• простота ухода, достаточно использовать обычные химические чистящие средства;
• благодаря широкому отверстию для очистки сливной ямы можно использовать шланг ассенизаторской спецтехники.

Варианты уличных сантехнических приборов для дачи, как правило, представлены в различных цветах, поэтому можно подобрать подходящий к дизайну уборной. Рекомендуется на подобные модели приобретать крышку с откидным верхом, однако в некоторых случаях унитазы имеют широкий ободок, поэтому их можно эксплуатировать и без крышки. Для крепления сиденья выделены специальные отверстия.

Установка производится достаточно просто, помимо стандартных строительных инструментов, дополнительное оборудование не требуется. Монтаж состоит из таких этапов:

1. В полу кабинки создается отверстие, диаметр которого равен сечению выходного унитазного отверстия.
2. Конструкция фиксируется при помощи 4 крепежных элементов. В качестве деталей для крепления используются болты со шляпками. В большинстве случаев они не идут в комплекте с сантехникой, а приобретаются отдельно.
3. Над отверстием устанавливается конструкция, которая крепится к днищу при помощи болтов, затем изнутри обрабатывается силиконовым герметикам в тех местах, где соединяются пол и унитазные стенки.
4. Для обеспечения гидроизоляции непременно следует обработать внешние места соединения силикатным средством или другим герметикам.

Туалет на даче своими руками поэтапно с фото

Подойдя к вопросу как самому сделать туалет на даче основательно, возьмем относительно простую и комфортную конструкцию, сопровождая ее возведение фотографиями, ведь чтобы построить туалет на даче своими руками, чертежи не обязательны, это довольно просто сделать и без них.

Фундаментом будут выступать бетонные столбы, для них проделываем отверстия по 130 миллиметров на 0.8 метров. Внутрь вставляем трубы на максимально возможную глубину (например, старые водопроводные). После этого заливаем все раствором, используя рубероид и гильзы.

Обвязкой будет выступать брус 100 на 100, который мы прикрутим к уголкам.

Пол и стульчак покрываем шпунтованными досками. Конструкция для самого стульчака стандартная, ничего особенного, можно сделать ее съемной.

Стойки делаем из бруса 50 на 50.

Крышу делаем из струганных досок 25 на 120, добавляем к ним плоские листы оцинковки, загибая их по краям сзади и спереди, с боков закрываем доски оцинкованным профилем.

Для стен и стульчака берем 9 миллиметров ОСП, с внутренней стороны покрываем их лаком, для  уменьшения риска получения заноз, так же лаком покрывается сидение на унитаз.

Наружная обрешетка делается из бруска 25 на 50, подойдет практически любой, поверх него накладываем сайдинг.

В нижней части по периметру конструкции можно положить какие-нибудь обрезки от профнастила, это поможет создать нужный визуальный эффект.

Порог можно отделать оцинковкой.

Для окна у входа можно использовать поликарбонат, для создания вентиляции возможно допущение небольших щелей.

Дверь делается из листа ОСП, снизу и сверху прикладываются доски 25 на 120, с внешней стороны так же ставится доска, оставляется место под сайдинг, скрепить доски с листом ОСП можно простыми саморезами. Также небольшими саморезами к конструкции крепится сайдинг.

Надеюсь, что описание того, как сделать туалет на дачу своими руками, поэтапное фото этого процесса, вдохновят кого-нибудь на новые подвиги в улучшении жизненного комфорта, ведь именно от таких мелочей зависит получение полного удовольствия от дачного отдыха.

Теперь вы знаете, как сделать туалет на даче, какие с этим могут быть сложности и что нужно учитывать.

Туалет для дачи без запаха

Существует несколько вариантов организации туалета для дачи без запаха: биотуалет, торфяной туалет, выгребная яма и септик. Все эти варианты отличаются по стоимости, сложности обслуживания и трудоемкости постройки.

Химический биотуалет на даче

Биотуалет представляет собой разновидность туалета, которым не требуется система канализации. Отходы жизнедеятельности накапливаются в специальном баке.

Рис.38. Модульный биотуалет.

Химические биотуалеты снабжены баком для накопления отходов и смыва, в бак смыва наливают воду и дезодорирующую жидкость, а в бак отходов добавляются дезинфицирующе-расщепляющую жидкость. Использование такого туалета практически аналогично городскому.

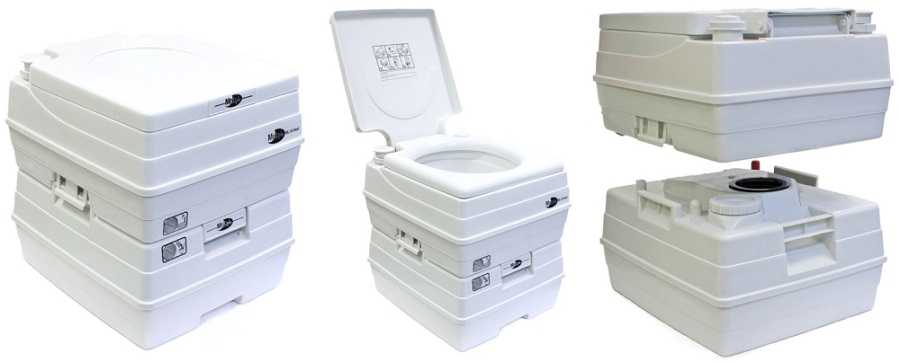

Рис.39. Химический биотуалет — это автономный комплекс, снабженный баком для нечистот. Такой туалет может быть установлен в любом месте. Однако небольшая емкость для нечистот требует постоянной утилизации отходов жизнедеятельности. Такой туалет прекрасно подойдет для кратковременного использования.

Достоинством химических биотуалетов является автономность, а, следовательно, их возможно установить в любом месте, в том числе и в доме, и не строить специального строения.

Рис.40. Дезодорирующая жидкость обеспечит отсутствие запаха.

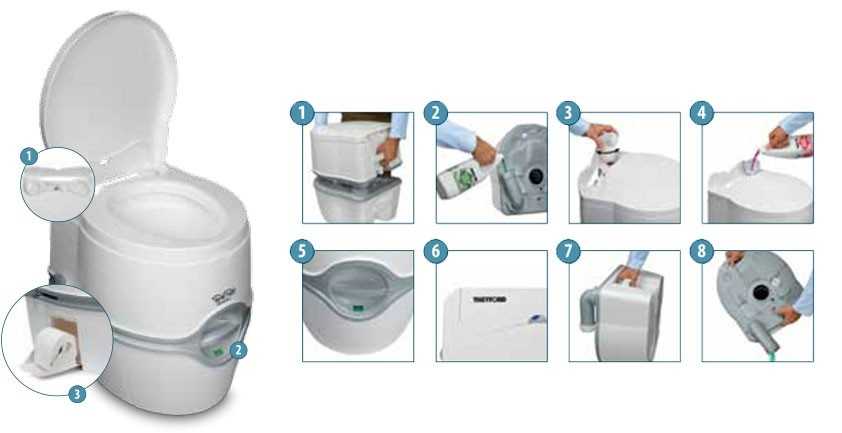

Рис.41. Правила обращения с химическим туалетом.

Недостатком является необходимость постоянного слива отходов. Следует отметить, что не все химические жидкости позволяют сливать отходы в почву, а значит придется иметь специальное место для утилизации отходов.

Финский туалет для дачи

Торфяной туалет для дачи от химических отличаются более простой конструкцией. В своей работе они не используют химических препаратов. Конструктивно торфяные туалеты представляют собой небольшой бак с механизмом отвода жидкости. Для расщепления отходов после каждого использование необходимо в туалет засыпать немного торфа.

Рис.42. Торфяной туалет для дачи представляет собой систему в которой отделяется твердая фракция отделяется от жидкой. Жидкая фракция отводится, а твердая за счет присыпки торфом перерабатывается в удобрения для сада. Недостатком торфяного биотуалета является необходимость утилизации жидкой фракции и регулярная чистка от переработанной твердой фракции.

Большим достоинством торфяного туалета является экологичность. Отходы, перемешанные с торфом можно использовать как органическое удобрение для растений.

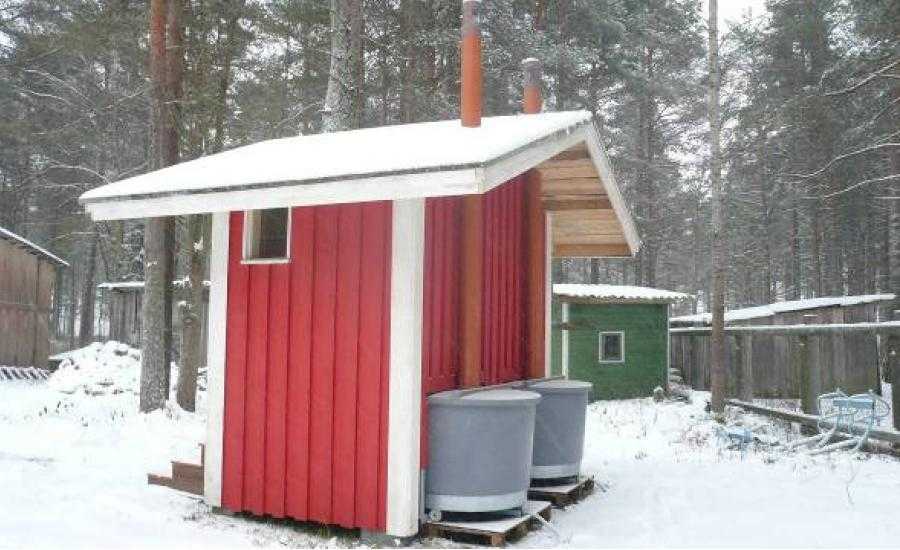

Рис.43. Емкость с отходами у финского туалета располагается под кабинкой.

Рис.44. Устройство торфяного туалета по финской технологии.

Недостатком является необходимость сооружения специального домика, установка вентиляции и необходимости оборудования дренажа для жидких фракций.

Рис.45. Вентиляция финского туалета.

Септик для туалета на даче

Септик для туалета на даче это самый современный способ утилизации отходов жизнедеятельности. Существуют полностью автономные септики не требующие обслуживания. Их принцип работы построен на расщеплении отходов.

Рис.46. Принцип работы септика.

Рис.47. Схема установки септика.

Рис.48. Септик — это автономная система канализации для дома. Из-за сложности установки и необходимости круглогодичного использования, они обычно применяются в загородных домах. Нечистоты попадая в септик подвергаются разложению. Септик не требует регулярных чисток.

Учитывая сложность установки и стоимость оборудования, септики обычно применяются в загородных домах круглогодичного проживания.

Рис.49. Септик для загородного дома.

Мы рассмотрели все возможные варианты туалетов для дачи. Несмотря на обилие вариантов наибольшее распространение получили септик и традиционный уличный туалет для дачи. Септик хорош своей автономностью и возможностью организации полноценной системы канализации. Обычно септик применяют в загородных домах и дачах круглогодичного проживания. Если дача посещается только в летний период, то самый простой вариант организации туалета — это деревенский вариант. Для деревенского туалета необходимо установить выгребную яму, роль которой обычно выполняет бочка, а сверху построить кабинку. Обычно кабинку строят из дерева. Если хорошо декорировать туалетный домик, то помимо выполнения своего прямого назначения, он будет еще прекрасным украшением участка.

Красивые идеи для вдохновения

Чтобы туалет на участке не стал зоной отчуждения, стоит позаботиться не только о его практичности и чистоте, но и внешнем виде. Например, вокруг туалета можно выстроить целую композицию из растений и другого декора.

На фото благоустройство площадки около клозета

Либо выбрать не деревенский, а современный стиль: прямые формы, монохромная палитра в наружней и внутренней отделке.

И напоследок — тот самый дачный домик гномика. Оцените, как эффектно он выглядит в окружении композиции из растений, садовых дорожек.

На фото оригинальная форма домика

Уделите дачному туалету немного времени и внимания, чтобы пользоваться им было одно удовольствие, а о проблемах вы даже не думали!

Виды фундаментов для постройки дачного туалета

Существует несколько разновидностей фундаментальных конструкций:

1. Столбчатый.
2. Столбчато-ленточный.
3. Ленточный.
4. Литой.
5. Цокольный.
6. Свайный.

Из чего и как сделать фундамент

Нужные материалы для формирования ленточной фундаментальной части:

• гравий, цементный состав, песок, доски или фанерный лист.
• Для того чтобы возвести туалет самостоятельно потребуется сделать мелкозаглубленную основу: ее высота 10 см и больше, а ширина – 20-25 см. Минимальное расстояние от ямы до фундамента 30 см. Если вы измените значение, появятся проблемы в процессе работы.

Техника создания ленточного фундамента для дачного туалета:

Сначала выполняется разметка месторасположения уличного санузла. Посредством колышек по углам натягивается строительного типа шпагат. 1 – плита из смеси; 2 – влагоизоляция; 3 – водонепроницаемое покрытие.
Затем стоит создать проекцию линий и откопать ров. Надо, чтоб глубина рва была не меньше 40 см.
Потом колышки совместно с натянутой лентой вытаскиваются и откладываются в сторону

Важно не допускать ошибок, так как колышки еще будут нужны при монтаже опалубки.
Дно сформированного рва полностью выравнивается и утрамбовывается.
Ров заполняется песочным слоем в 5-7 см. Далее, посредством простого инструмента – деревянного отрезка с ручками – выполняется его утрамбовывание и выравнивание.
Следующая прослойка – гравий толщиной в 10-15 см, она тоже должна быть выровнена и утрамбована.
Осуществляется обратный монтаж колышек.
Ориентируясь на натянутого типа шпагат, формируется опалубка

Она должна быть по центру ленты фундаментальной части.
Готовится смесь в отношении 1:3, где одна часть приходится на цементный состав, другие – на песок. Для наилучшей прочности можно добавить в смесь гравий.
Раствор заливается полностью, или слоями.
Чтобы не произошло смещения, основание из дерева прикрепляется к бетону посредством шпилек.

Необходимые инструменты

Если вы хотите сделать фундамент под дачный туалет или душ, нужно подготовить следующие приспособления: шпагат или строительного типа ленту, также нужно взять шнур для разметки, колышки, мешалку для бетона.

Изготовление

Когда под туалет выбран участок, вы определились с типом системы утилизации отходов, а также придумали, какой будет надземная конструкция туалета – можно приступать к процессу. Далее мы расскажем и покажем на фото и видео, как поэтапно построить туалет с выгребной ямой на даче своими руками, используя чертежи с размерами.

В целом процесс можно разделить на такие шаги:

1. Выкапываем выгреб.
2. Закладываем фундамент.
3. Сооружаем домик.

Для работы будем использовать следующий чертеж (параметры вы можете менять под свои потребности):

Чертеж.

Выгребная яма

Для работы могут потребоваться следующие инструменты:

• лопаты;
• уровень и рулетка;
• ручной бур;
• молоток;
• шуруповерт;
• шлифмашинка;
• лом/бур;
• лобзик.

Из материалов будем использовать:

• песок;
• цемент;
• щебень;
• арматура и металлическая сетка;
• плотная полиэтиленовая пленка.

Инструкция по обустройству ямы:

1. Определите форму выгреба в соответствии с проектом туалета. Обычно это круглая или квадратная форма, может быть прямоугольной.
2. При использовании накопительного резервуара правильно определите его расположение – входное отверстие должно располагаться на месте стульчака, второе – выходит за пределы постройки. В таком случае выгреб роется по форме емкости, прибавляя по 30 см с каждой стороны.
3. На дно выгреба помещается толстый дренажный слой из крупных камней, кирпича.
4. Укрепляем стенки выгреба. С этой целью фиксируем к ним сетку-рабицу и армирующую решетку. Для закрепления можно воспользоваться металлическими штырями.
5. Стенки бетонируем слоем 5-10 см и дожидаемся полного высыхания. После оштукатуриваем.
6. Сверху устанавливаем плиту перекрытия – она же будет служить фундаментом.
7. Сверху на яму укладываем деревянные брусья, предварительно пропитанные защитным раствором. Можно вместо них использовать бетонные столбы. Эти конструкции нужно углубить по уровень земли.
8. Поверхность застилается полиэтиленом, под люк и сидение оставляются отверстия и обрабатываются опалубкой.
9. Сверху на пленку укладываем решетчатый каркас, заливаем все бетоном и дожидаемся высыхания. Готово, остается построить домик.

Устройство ямы.

Также читайте: выгребная яма без откачки.

Если планируется построить простой, дешевый туалет для редкого использования, яму можно обустроить покрышками. Пошаговый алгоритм действий простой:

1. Выройте углубление по форме покрышек, прибавив 20 см в диаметре.
2. Дно засыпьте щебнем, слоем 20 см.
3. По центру выложите покрышки одна на другую, верхняя должна равняться с почвой.
4. Пространство по бокам засыпьте песком и гравием, тщательно уплотняя слои.
5. Сооружаем фундамент. По периметру вырываем углубление на 0,5 м. Заполняем его песком и щебнем по 10 см.
6. Перекрываем полиэтиленовой пленкой.
7. Создаем каркас. Для этого используем кирпичи, заливая цементом, либо арматуру с цементом.
8. После высыхания бетона его нужно оштукатурить, покрыть рубероидом и поставить домик.

Яма из покрышек.

Если выгреб обустраивается при помощи бочки, алгоритм действий идентичный.

Выгреб из бочки.

Домик

Теперь приступаем к довольно творческой части – сооружению домика. Расскажем и покажем пошагово на фото с чертежами процесс изготовления дачного туалета своими руками.

Совет: постарайтесь делать конструкцию максимально легкой, чтобы грунт по максимально долго не проседал.

Конструкция домика может быть самой разной – «теремок», «шалаш», «мельница», «домик».

Виды туалетных домиков.

На фото ниже изображен черте простой конструкции теремка.

Чертеж домика туалета.

Для сооружения «шалаша» используйте следующий чертеж:

Чертеж конструкции типа шалаш.

Для простой кабинки («скворечник») воспользуйтесь этим чертежом:

Прямоугольная туалетная кабинка.

Изготовление максимально простое. По схеме необходимо сделать каркас из брусьев, оббить его досками. Далее уложить кровельный материал, поставить окна и двери. В завершение необходимо сделать внутреннюю отделку, оклеив стены обоями или покрасив краской.

Совет: сам стульчак необходимо приобрести из пластика с прямым отверстием. Устанавливать обычные керамические городские модели нельзя по причине их большого веса, а также внутреннего уклона для смыва.

Деревянный туалет внутри.

Таким образом, вы узнали, как построить уличный туалет на даче своими руками, используя для этого чертежи с размерами, фото и видео. Как видите, этот процесс несложный, но к обустройству стоит подойти ответственно, ведь постройка на долгое время определит комфорт пребывания на загородном участке.

Видео: дачный туалет своими руками.
