Как строятся монолитные дома методом несъемной опалубки?

Преимущества домов из несъемной опалубки

Дома из несъемной опалубки имеют множество преимуществ перед кирпичными и блочными постройками:

Уменьшение тяжести постройки, стена получается тоньше и легче, а теплосбережение выше.
Увеличение полезной площади внутри дома.
Снижение затрат на устройство основания дома.
Точная геометрия всех форм, легкость соединения блоков, по типу конструктора.
Ведение строительства в любое время года.
Простота сборки каркаса, возможность монтажа конструкции любой конфигурации.
Возможность проведения коммуникаций внутри стен.
Значительное снижение затрат на отопление за счет использования пенополистирольных блоков.
Опалубочные блоки не боятся воздействия влажности и служат защитой от воды для внутренних бетонных элементов.
Стены не нужно выравнивать перед выполнением отделочных работ.
Длительный срок эксплуатации.

Блоки собирают по типу конструктора.

Для устройства ленточного фундамента можно также применять опалубку из пенополистирола.

Виды несъёмных опалубок в зависимости от материала изготовления

На основании проекта, требований заказчика и бюджета закупают самые разные виды строительных материалов. Также это относится к опалубкам.

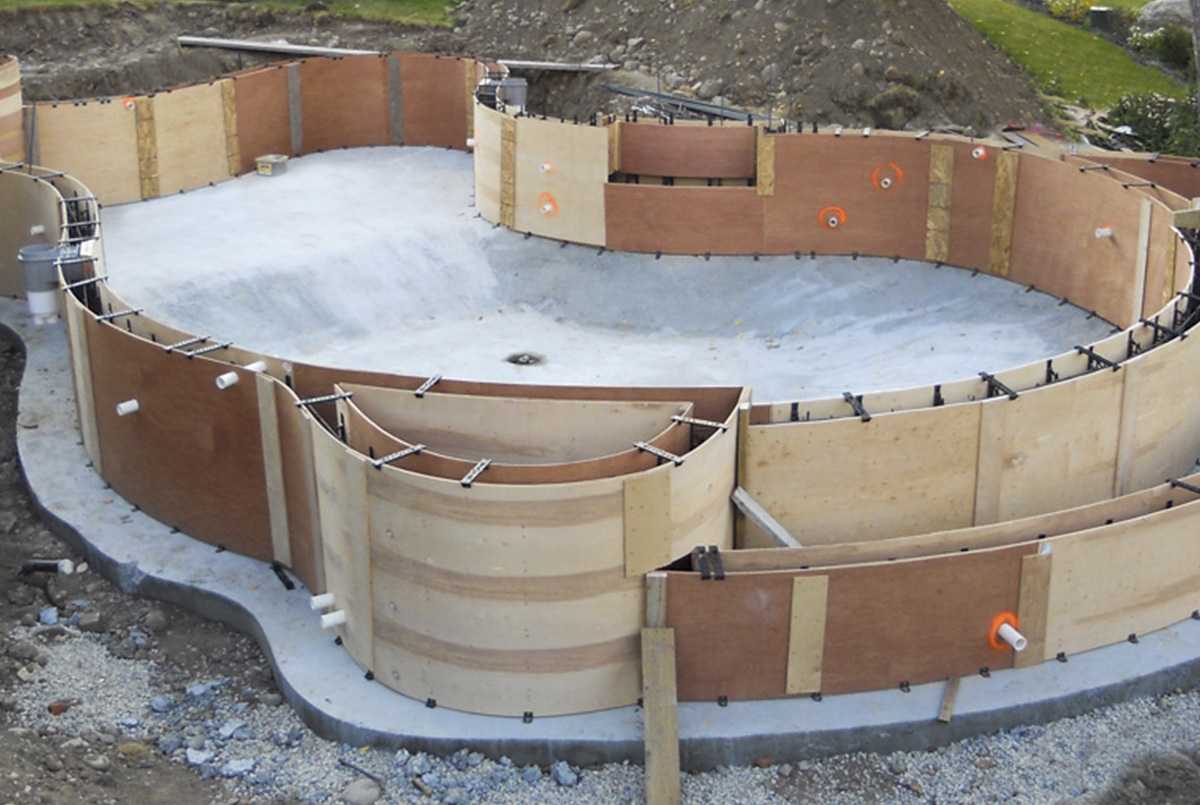

Фанера

Редко используется для создания несъёмной конструкции. Изготавливается из влагостойкого материала, но всё равно от воды слоится и разбухает. В основном применяют для постройки временных сооружений, нежилых маленьких зданий (сараев, бытовок), для экономии денег на строительство.

Конструкция закрепляется саморезами с обязательной герметизацией стыков. Опалубке требуется дополнительная обрешётка с подпоркой. Ламинированная фанера не обладает хорошей адгезией. Лучше всего использовать в составе опалубки из техноблоков.

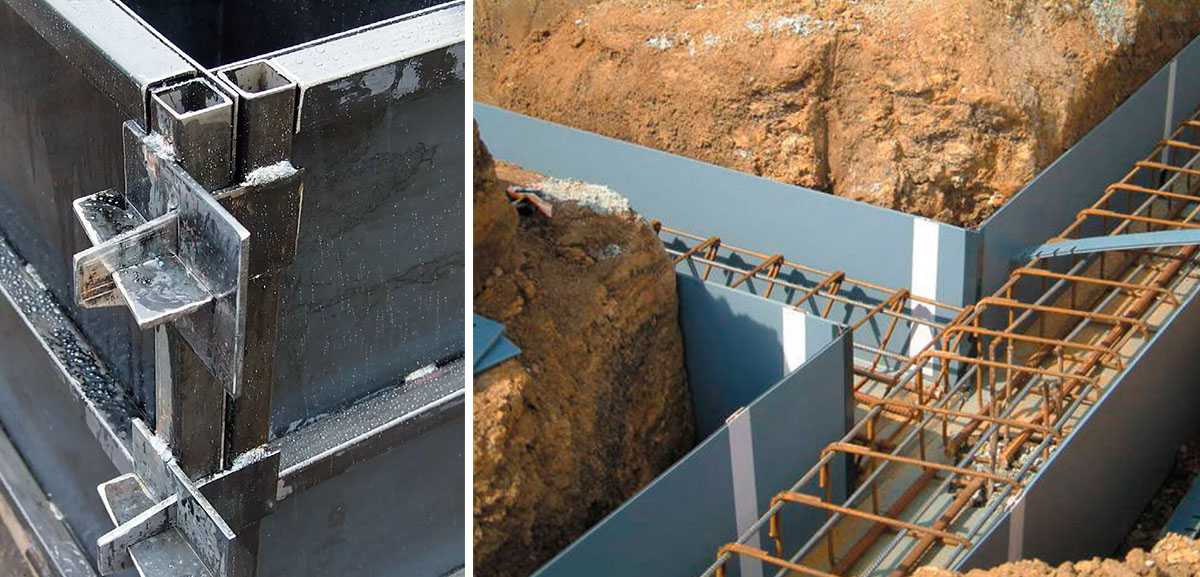

Металлические листы

Применяют чаще всего в строительстве нежилых сооружений. Имеют высокую цену. Изготавливают из стали или алюминия. Секции толщиной до 2 мм соединяют шпильками или анкерами. Для избегания коррозии работают с оцинкованной сталью или покрывают листы специальной эмалью. Используют для постройки зданий сложной формы, так как металл хорошо гнется. Недостатки: большой вес, плохие теплоизоляционные свойства.

Стекломагнезит

Универсальный строительный материал. Он отличается повышенной влагостойкостью. Часто рекомендуют при проектировании небольших бассейнов. Применяют для строительных работ на территориях с высокой влажностью. В состав листов входят наполнители: опилки, стекловолокна, добавляют перлит. Не все входящие в состав материала компоненты натурального происхождения. Тем не менее, стекломагнезит не причиняет вреда здоровью, если его использовать в жилых помещениях. Из плюсов – огнеупорность.

Арболит

Материал состоит из крупных древесных опилок и бетона. Выпускается в форме полых панелей или блоков. Они лёгкие и дешёвые. Иногда к такой опалубке добавляют дополнительный слой утеплителя. Конструкции из арболита укладывают для строительства домов с количеством этажей не больше трех. Легко режется, можно придавать любой вид.

Такая конструкция недолго монтируются даже непрофессионалами. Пожаропрочная и морозоустойчивая. Хорошо изолирует от холода и посторонних звуков. Главные недостатки: водопроницаемость, блоки могут делать из токсичных компонентов (при недоброкачественном производстве).

Цементно-стружечная плита (ЦСП)

Материал очень похож на арболит, но в него добавлен песок и использовано другое связывающее вещество. Дышащий, не требует обустройства принудительной вентиляции. Повышенные огнеупорные качества. Стойкость к резким перепадам температур. Позволяет производить строительные работы при заморозках до –20°. Экологичный состав. Внутренние поверхности не нуждаются в шпаклевании с целью дополнительного выравнивания.

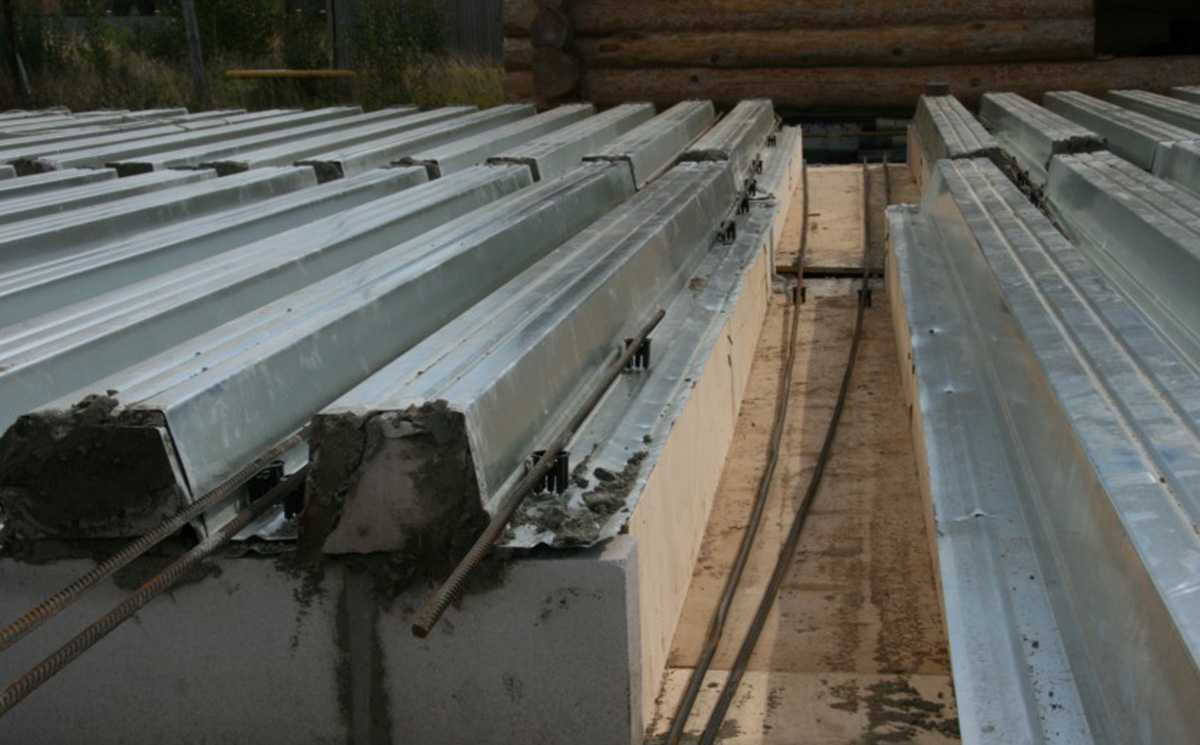

Профилированные листы

Не используют для сооружения стен из-за неустойчивости к нагрузкам в вертикальном положении. Чаще всего применяют для строительства нежилых зданий. Благодаря оцинковке почти не подвержены коррозии. Конфигурацию листа при необходимости меняют обычными ножницами по металлу. Недостатки: при обустройстве пролётов свыше 5 метров требует установки дополнительной временной опоры.

Железобетонные блоки

Железобетонные блоки имеют большой запас прочности. Используются для постройки зданий выше трёх этажей. Зачастую применяются для организации подвалов, межэтажных перекрытий, фундаментов ограждений (тонкостенные блоки). За счёт толщины стенок можно значительно сэкономить на цементно-песчаной смеси (ЦПС) и растворе. Несъемные бетонные опалубки увеличивают срок службы зданий. Недостатки: большой вес, высокая цена.

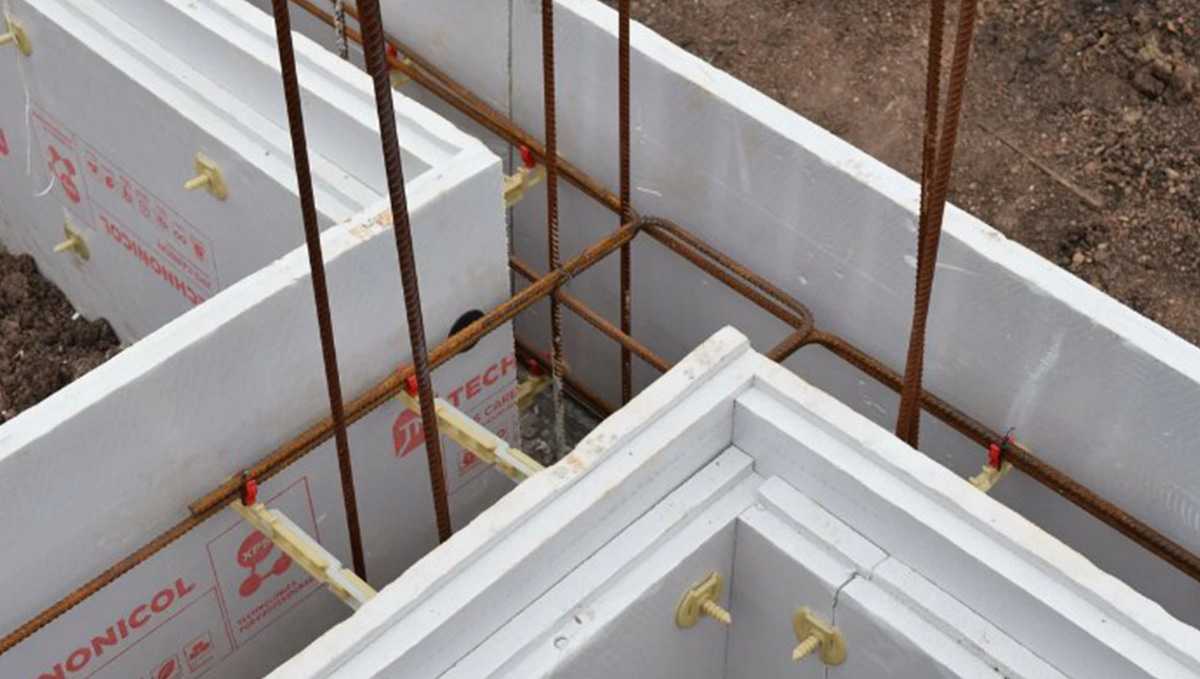

Пенополистирол

Этими легкими по весу и простыми в работе блоками нередко пользуются строители для заливки оснований, стен и перекрытий. Производители предлагают конструкции с разными формами. Обладает биологической инертностью. Хорошие показатели теплоизоляции. Опалубка из пенополистирола для фундамента будет оптимальным конструктивным решением.

Щепоцементные плиты

Технология строительства домов на основе несъемной опалубки из щепоцементных плит в основе своей похожа на способ монтажа из полистирольных блоков. Только роль ограждающих конструкций играют древесно-цементные панели.

Более 60 лет назад в Европе были изготовлен и запатентован строительный материал Durisol — пустотелые цементно-стружечные блоки. Каждый блок состоит из двух параллельных пластин, соединенных перемычками. Для несущих стен используются блоки, в которых примерно половину внутреннего пространства занимает теплоизолятор — пенополистирол. Например, для блоков толщиной 375 мм толщина утеплителя равна 175 мм. Для внутренних стен используют блоки без утепления.

Цементно — стружечный блок Durisol

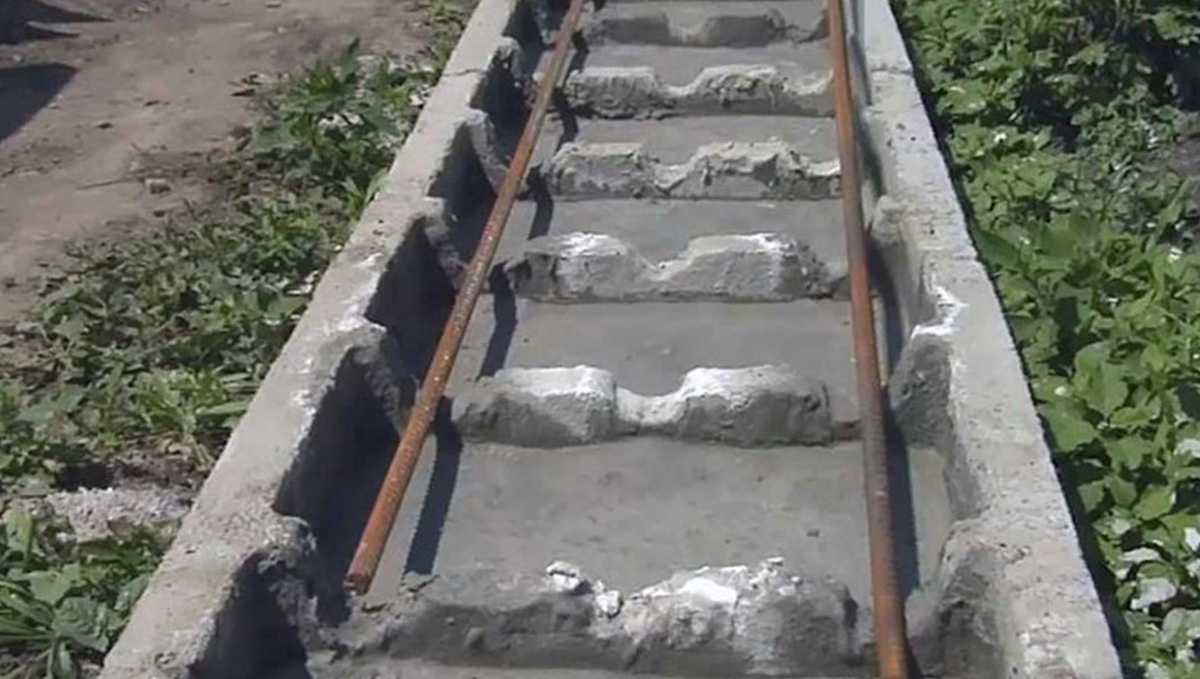

Монтаж щепоцементных блоков

Под первый слой блоков на фундамент укладывают водонепроницаемую изоляцию, защищающую щепобетонные стенки блоков от почвенной влаги. Первый ряд требует точной горизонтальной и вертикальной укладки. В случае незначительных неровностей блоки можно выровнять с помощью цементного раствора или с помощью клиньев. После укладки четырех рядов блоки заливаются бетоном до высоты примерно на 100 мм ниже верхнего края стенок. Наружные и внутренние стены из бетонных стержней воздвигаются одновременно.

Укладка производится насухо с перевязкой 250 мм. Перевязка углов выполняется с помощью сменных угловых блоков. Бетонные стержни должны проходить на всю высоту этажа, особенно в межоконных простенках. Вертикальное и горизонтальное армирование выполняется согласно проекту, армирование проемов (окон, дверей) — обязательное.

Плиты Velox

Другим вариантом несъемной опалубки являются щепоцементные плиты (технология «Велокс»). Такая опалубка представляет собой древесноцементные панели толщиной 35 мм и размером 2000 х 500 мм, которые скрепляются между собой металлическими стяжками. Из плит формируются внешние и внутренние стенки. Свойства древесины в щепоцементных плитах сохранены полностью: они отлично пилятся и обрабатываются.

Несъемная опалубка имеет два варианта. В качестве внешней панели используется плита с наклеенным слоем утеплителя из пенополистирола, внутренняя стена панели — без утеплителя (это могут быть пустотные короба или просто плиты).

При формировании стеновой конструкции плиты вручную устанавливают попарно параллельно друг другу и скрепляют проволочными стяжками и гвоздями, монтаж идет по поясам на высоту этажа. В полость между плитами устанавливается арматура, и каждый этаж конструкции в 2 этапа заполняется бетоном. Такой «пирог» представляет собой уже готовую стену: монолитный бетон выполняет функцию несущего элемента конструкции, пенополистирол является отличным утеплителем, а древесно-цементные плиты — ровная основа для любой отделки.

Схема устройства несъемной опалубки Velox 1. Соединение перекрытий, скрепленное гвоздями 2. Двустороннее соединение 3. Одностороннее соединение 4. Плита с теплоизоляцией Velox WS-EPS 5. Гвозди 6. Арматура над проемами окон и дверей 7. Плита Velox WS 8. Плита Velox WSD 9. Арматура обвязки 10. Откосы 11. Бетонная заливка 12. Стяжки для бетонирования фундамента

В качестве наполнителя используют легкие бетоны (пено-, газо-, керамзито- или полистиролбетон), а для усиления несущих свойств стен в опалубке с определенным шагом выгораживаются внутренние колонны, которые заполняются тяжелым бетоном

Особенно это важно в оконных и дверных проемах

Получаем: наружная панель опалубки со слоем пенополистирола, внутри стены — монолитный бетонный каркас, обеспечивающий необходимую прочность здания, и в результате — конструкция, не требующая дополнительного утепления. Стена толщиной в 32 см по термосопротивлению эквивалентна кирпичной стене 2,3 м.

Полезные советы

Приобретая и используя пеноплекс для фундамента, стоит последовать нескольким советам:

Покупать описываемый материал следует только в крупных магазинах. При этом не стоит выбирать самую дешевую продукцию, так как она может быть бракованной.
Во время наружного утепления фундамента пеноплексом стоит крепить его в два слоя. Закрепление нужно производить таким образом, чтобы плиты внешнего слоя перекрывали швы между изделиями, установленными ранее.
Стоит упомянуть, что в условиях средней полосы обычно используются подобные материалы, имеющие толщину около 50 мм. Если здание имеет погреб или подвал, лучше выбирать пеноплекс толщиной 100 мм.
Описываемый материал продается комплектами, и каждый элемент имеет пазы для соединения. Поэтому использование мастики для швов не обязательно.
После высыхания клеящего состава пеноплекс можно закрепить дюбелями с пластиковой шляпкой.
На описываемый утеплитель можно наносить клей для крепления плитки или штукатурку, чтобы произвести отделку.

Учитывая данные рекомендации можно самостоятельно закрепить на фундаменте пеноплекс и отделать поверхность в выбранном стиле.

Другие виды промышленной несъемной опалубки

Несъемную опалубку можно сделать самостоятельно из влагостойкой фанеры

К таким видам относятся:

Керамзитобетонные блоки. По внешнему виду они похожи на шлакоблоки. Это самый первый вид несъемной опалубки. Сегодня используется редко из-за высокой стоимости и необходимости утепления.
Стекломагнезитовые конструкции. Они легки, но не могут использоваться для несущих стен.
Арбилитовые конструкции. Состоят из цемента и древесной стружки. Имеют высокие термоизоляционные показатели, однако стоят довольно дорого.

Несъемную опалубку можно сделать самостоятельно из влагостойкой фанеры, цементно-стружечных плит или листов плоского шифера. Она получается достаточно прочной, устойчивой к воздействию влаги. Однако стена имеет невысокие теплоизоляционные свойства. Поэтому потребуется утепление здания, например минеральной ватой. Также понадобится усиленная гидроизоляция и стяжной крепеж.

Несъемная опалубка: технология монтажа

Интернет пестрит негативными отзывами на большое количество материалов. Причина банальна: это несоблюдение технологии строительства исполнителями, которые решились на подвиг, — на самостоятельное возведение дома. Сам метод не кажется очень сложным, однако требует точного расчета и идеальной ровности стен: как по горизонтали, так и по вертикали. В противном случае дом вряд ли будет претендовать на звание красивого, надежного строения.

Заливка фундамента

Дом из несъемной опалубки — относительно легкая конструкция. В этом случае ленточное основание — самое разумное решение, если для его обустройства нет никаких препятствий.

Траншею роют на глубину промерзания грунта (1,5-1,7 м). Всегда устраивают песчаную подушку, за ней — «перину» из щебня. Сколачивают опалубку из досок, затем устанавливают ее в траншею, устилают рубероидом. Внутрь укладывают, а затем связывают арматурный каркас.
Над поверхностью будущего фундамента дома делают выпуски: арматурные штыри должны возвышаться над основанием на 600-700 мм. Такая длина необходима, чтобы потом можно было установить два ряда пенополистирольных блоков (500 мм), но оставить отрезки. Они понадобятся для связки со следующими стержнями.
Заливают раствор. После застывания бетона укладывают гидроизоляцию. Рулонные материалы либо пленку накалывают на штыри. Битумные мастики использовать не рекомендуют. В некоторых случаях обходятся вовсе без гидроизоляции, объясняя ее отсутствие тем, что основание и стены делают из одного материала. Однако лучше данную операцию не пропускать.

Установка блоков

Дом из несъемной опалубки — очень требовательно сооружение. Перед началом работ обязательно проверяют уровень основания. Любой перекос фундамента устраняют цементным либо клеевым раствором.

Начинают укладку блоков, нанизывая их на арматуру, с углов. После завершения первого ряда в пустоты помещают горизонтальную арматуру: делают операцию внахлест, связывают с вертикальными стержнями проволочными скрутками либо пластиковыми стяжками.
Начинают собирать второй ряд, имитирую кирпичную кладку. Смещение должно быть кратно 250 мм. На этом этапе в блоках вырезают отверстия для труб под коммуникации, формируют отводы под дверные группы и межкомнатные перегородки. В каждый ряд укладывают арматурный каркас, наращивают вертикальные штыри, связывают все элементы между собой.
За один раз устанавливают 2-4 ряда (зависит от марки), однако заливают раствором последний только до половины. Причина — защита от смеси соединительных выступов, возможность надежно спрятать швы. Заливка большего количества рядов может привести к «пузу» — к их выпиранию.
Для предохранения модулей от бетонного раствора на верхние части элементов надевают специальные накладки. Заменой им могут стать самодельные П-образные рамки, ширина которых немного больше, чем у блоков. Их убирают только после заливки.
Чтобы избежать появления провалов и пустот, раствор трамбуют. Делают операцию вибраторами небольшой мощности. Или используют одну из альтернатив — длинный арматурный стержень либо деревянный черенок. Каждый последующий слой заливают после небольшой паузы: в день заполняют не более 3-4 рядов, в ином случае нижние блоки могут разорваться.
Кладку следующих рядов производят аналогично. Для перекрытия в грунт забивают деревянные опоры, соединяют их промежуточными балками. Затем на них настилают листы ламинированной фанеры. На нее укладывают двойной арматурный каркас (до 160 мм высотой), оставляют технологический люк для коммуникаций. После выставления маяков всю площадь заливают из бетононасоса. Затем ждут, пока бетон схватится, чтобы продолжить работу.

Стоимость домов из несъемной опалубки

Как уже отмечалось выше, стоимость строительства домов из несъемной опалубки ниже по сравнению с кирпичными домами или строительством дома из керамических блоков, и сравнима с домами, построенными на монолитном каркасе. Стоимость 1 м2 стены составляет ориентировочно 3 900 рублей.

Но это еще не вся экономия. Эта технология позволяет возводить более легкие и дешевые фундаменты. Благодаря идеальной ровности стен мы получаем еще дополнительную экономию на отделочных работах, как по фасаду, так и по внутренней отделке. Ориентировочная стоимость строительства дома из несъемной опалубки в пересчете на 1 м2 площади дома составляет 14 500 – 15 000 рублей. Стоимость готового дома в комплектации «под ключ» составляет от 33 000 руб/м2.

Точная стоимость строительства загородного дома из несъемной опалубки зависит от многих факторов, таких как удаленность участка, условия строительства, перепад рельефа, особенности проекта дома. Для определения точной стоимости строительства дома или коттеджа из несъемной опалубки обращайтесь к нашим специалистам.

Установка несъемной опалубки своим руками

Изготавливая фундамент с помощью несъемной опалубки своими силами стоит обратить внимание на следующие аспекты:

Подготовительные работы – основание под фундамент должно быть тщательно подготовленным. Для этого в вырытом котловане или траншее делается песчаная или песчано-гравийная подушка. Ее слой достаточно небольшой – всего около 10-15см. Уплотняют этот слой автоматическими вибротрамбовками. Наличие такой подушки обязательно;
Выставление по уровню – четко установить модули опалубки относительно уровня горизонта поможет лазерный или водяной уровень. Закрепить эти изыскания, а также и сами габариты фундамента можно с помощью деревянных колышков и строительного шнурка;
Закрепление модулей опалубки – собранные в единую цепь модули опалубки необходимо закрепить так, чтобы они ни к воем случае не сдвинулись в процессе бетонирования и уплотнения бетона;
Послойная заливка бетона – из-за большой плотности, бетон в несъемную опалубку заливают слоями, по 20-25см каждый, с попеременным их уплотнением вибраторами;
Наружная и внутренняя отделка – сами по себе опалубочные материалы не являются завершенно-отделочными. Если к ним не прилагается дополнительный слой финишной отделки, ее обязательно необходимо сделать, как снаружи, применяя гидроизоляционные материалы, так и изнутри, например, гипсокартоном. Это требует дополнительных затрат, которые стоит учесть на стадии составления сметной документации.

Технология несъемной опалубки является вполне рациональным решением, как в условиях малоэтажного загородного строительства, так и для других видов зданий и сооружений. Такой инвентарь имеет множество преимуществ, полностью оправдывая звание высокотехнологичного строительного материала. При желании, с устройством и выставлением несъемной опалубки, а также ее бетонированием, справится даже не профессионал. А это значит, что данная технология, которая сегодня становится все популярней, будет широко применимой и в будущем.

Видеоролик посвящен заглубленному ленточному фундаменту, с выносом стен подвала на отметку нулевого этажа. Конструкция фундамента полностью возведена на основе несъемной модульной опалубки из пенополистирола. Сечение фундамента тавровое, высота вертикальной стенки фундамента – около 1м. Фундамент заливается в два приема: более широкая подошва, затем вертикальная стенка. Снаружи проводятся гидроизолирующие работы: оштукатуривание плиточным клеем по стеклосетке, обмазка битумной гидроизоляцией.

Система несъемной модульной опалубки «Техноблок»

Совсем не требует дальнейшей отделки система несъемной модульной опалубки «Техноблок». Каждый такой техноблок состоит из фасадной и внутренней вибролитых бетонных пластин, соединенных между собой пластиковыми стяжками. Стяжки крепят к металлическим Г-образным крюкам, которые завинчивают в закладные гайки бетонных пластин.

Система несъемной модульной опалубки «Техноблок»

Фактура фасадной пластины может быть разной: гладкой, имитирующей кирпич или каменную кладку. Для утепления стен в блок устанавливают один-два с. пенополистирола толщиной 5 мм. Техноблоки укладывают так же, как и обычную несъемную опалубку, между собой в ряду соединяя проволочными стяжками. Во внутреннее пространство блоков укладывают металлическую арматуру, трубы коммуникаций, закладные элементы для создания проемов и заливают бетоном. Готовый дом собирается всего за несколько дней силами двух-трех человек.

Что бы еще почитать?

Метки: Velox, несъемная опалубка, Техноблок, щепоцементные плиты

Предыстория и технические данные

Объекты строительства на участке: баня – 35 м2, дом – 110м2.

Проблема: земельный участок очень небольшой по площади, нужно экономить каждый метр.

Решение: устройство фундамента, цоколя, стен бани и двухэтажного дома методом утепленной несъемной опалубки с применением универсальных стяжек для уменьшения толщины фундамента и стен.

Подрядчик: подрядной организации нет, наём специалистов для строительства под собственным руководством.

Меня зовут Николай, я – частный застройщик из Самары. Мой земельный участок под застройку совсем небольшой – всего 12 метров в ширину. О строительстве знаю не больше вашего, но решил все делать своими руками с помощью наемных работников.

При выборе материалов для устройства фундамента дома и бани я опирался на знания, полученные из разных источников. И, что интересно, об обустройстве несъемной опалубки с применением универсальных стяжек изначально речь не шла вовсе. Просто для утепления внешних поверхностей приобретал экструзионный пенополистирол XPS ТЕХНОНИКОЛЬ CARBON ECО, а стяжки шли в дополнение к нему. Почитав о свойствах стяжек и методе их установки, решил, что это будет наилучшим выбором в моем случае.

Технологическая рациональность несъёмной опалубки

«Центральная» идея несъёмной опалубки заключается в том, чтобы объединить несколько технологических операций. В данном случае за единый технологический цикл мы получаем несущую стену (кстати, и не только стену) из армированного металлом бетона с повышенными теплоизоляционными характеристиками. Иными словами, не нужно будет отдельно заниматься утеплением фундамента/фасада/перекрытия/кровли. А это дополнительные материалы: дюбели, клеи, кронштейны и т. д. И немалые трудозатраты: очистка поверхностей, сборка/разборка подмостей и лесов, выставление и фиксация утеплителей. Кто занимался утеплением своего дома, знает, насколько непростое это дело.

В некоторых системах, если используются не литые блоки, а плиты, опалубка выполняет функцию крайнего декоративного покрытия, например, цементные плиты могут иметь фактуру и цвет природного камня, кирпича, древесины. Внутри помещения плиты несъёмной опалубки, выполненные на основе гипса и растительных волокон, при незначительной доработке выступают отличной основой для отделки — не нужно клеить гипсокартон, или, допустим, можно отказаться от сборки каркасов для вагонки.

Важно ещё и то, что упраздняется операция распалубки. Обычные многоразовые щиты бывает сложно снять, так, например, при заливке фундамента их часто зажимает в траншее, а в этом случае мы можем даже умышленно засыпать откосы грунтом, чтобы стабилизировать конструкцию

Кроме того, неопытные строители часто не соблюдают сроки созревания бетона до набора минимальной прочности и повреждают монолиты при распалубке.

Более упрощённо выглядит уход за бетоном (кроме технологии «сота»), так как бетон на весь период набора прочности заключён в кокон, не позволяющий влаге слишком быстро испаряться. Другой момент — при граничных пониженных температурах можно не укрывать свежий монолит утеплителями (несъёмная опалубка, как правило, по умолчанию обладает высокими теплоизоляционными характеристиками), не вводить специальные химические добавки и не организовывать его принудительный прогрев.

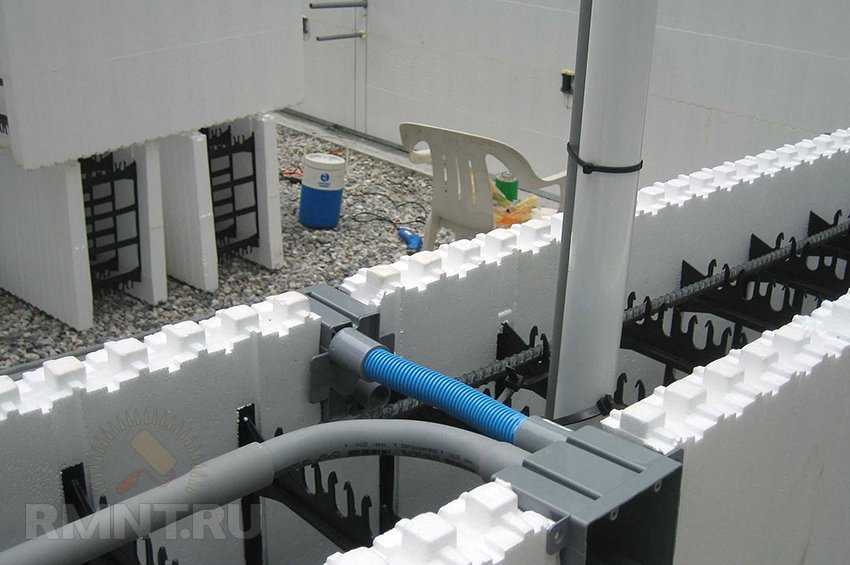

Нужно отметить, что несъёмная опалубка серьёзно упрощает процесс прокладки инженерных коммуникаций. Этот плюс в принципе свойственен монолитной технологии, но тут есть возможность после заливки конструкций выжигать (феном или раскалённой петлёй) в пенополистироле аккуратные штробы. Также можно развести каналы и трубы внутри опалубки до заливки бетона, чётко выставляя вывода относительно получаемых плоскостей. Конечно, эта работа несколько снижает темпы возведения конструкций и требует разработки чёткого проекта для всех систем здания, но это потраченное время окупится сторицей.

Безопасность систем несъёмной опалубки

Больше всего людей интересует экологичность пенопластовых опалубок. Если с наружным слоем домовладельцы как-то мирятся, то внутри… Термоблок действительно создаёт слой пенополистирола на стенах в помещении, но для тех, кто не верит в стабильность полимеров, есть масса вариантов без пенопласта. Отдельный вопрос — пожарная безопасность. Тут тоже всё нормально: с минерализированными плитами понятно, камень горит плохо, а пенопласт используется строительный самозатухающий, который не поддерживает распространение огня. Несъёмная опалубка легко проходит сертификацию не только на постсоветском пространстве, но также в Европе и США.

Описание строительства дома из несъемной опалубки

Современный строительный рынок живет в условиях жесткой конкуренции. Производители различных строительных материалов хвалят свой товар и зачастую распространяют негативные слухи о конкурирующих материалах. С таким слухами больше всего «повезло» пенополистирольной несъемной опалубке.

Чтобы лучше оценить все преимущества данной технологии нужно подробнее узнать о процессе строительства дома из несъемной опалубки. Блок несъемной опалубки представляет собой две пластины из плотного пенополистирола, соединенные между собой прочными перемычками. Когда блоки устанавливаются друг на друга они образуют полую стенку с обоих сторон которой находится утеплитель. Внутренняя полость толщиной 150 мм армируются и заполняется бетоном.

Верхняя и нижняя кромка блока несъемной опалубки снабжена специальными замками, которые позволяют устанавливать блоки точно на свое место, подобно сборке кубиков в популярной детской игре «ЛЕГО». Это позволяет идеально выдерживать геометрические размеры стен, обеспечивая герметичность соединений и исключая вытекание бетона. С внутренней стороны пластины имеют пазы в форме «ласточкин хвост», что обеспечивает надежность сцепления бетона со стенками блока.

Таким образом, применяя технологию монолитного строительства с пенополистирольной несъемной опалубкой, в ходе одной технологической операции возводится монолитная железобетонная стена, имеющая с внутренней и наружной сторон тепло- и звукоизоляционную оболочку, которая полностью исключает образование мостиков холода. Наружный слой утеплителя ограждает и защищает монолитную конструкцию от воздействия внешних факторов окружающей среды, в частности от промерзания, а внутренний слой служит барьером по теплообмену между нагретым воздухом внутренних помещений дома и стенами.

Высота блока в зависимости от модификации составляет 250 или 500 мм. Блоки устанавливаются по всему периметру дома на высоту 1 метр, затем армируются двойной сеткой арматуры диаметром 10 мм и заливаются бетоном. В углах армокаркас дополнительно усиливается. Средняя скорость возведения дома составляет 1 этаж за неделю.
