Домкрат своими руками

Вариант №4. Реечный домкрат своими руками

Реечный домкрат своими руками

В этом мастер-классе рассмотрим процесс изготовления несложного реечного домкрата. Такое приспособление поможет без проблем поднять машину или любой другой тяжелый предмет. Конструкция предельно проста, а размеры будут браться на основе имеющихся материалов.

В конструкции нет ничего сложного

Для изготовления потребуются:

• гаечные ключи;
• сварочный аппарат;
• электродрель (или сверлильный станок при наличии такового);
• болгарка;
• швеллер на 200;
• полоска 8-миллиметровой стали;
• отрезок квадратной трубы (стенки 2 мм, размеры – 40х20 мм);
• гайки, болты и т. д.

Шаг 1. Вначале возьмите обрезок «двухсотого» швеллера (можете взять больший), длина которого равна 60 см. Подобную деталь можно сделать из стальной полосы.

Такую деталь можно сделать из стальной полосы

Шаг 2. Разметьте на полках швеллера будущие отверстия 40х20 мм для профильной трубы, не забывая о припуске 2-4 мм.

Размечаются отверстия под профильную трубу

Шаг 3. Вырежьте эти отверстия, воспользовавшись любым доступным инструментом. При необходимости обработайте края напильником.

Отверстия вырезаютсяОбработка напильником

Шаг 4

Важно, чтобы в эти отверстия свободно проходила профильная труба (см. фото ниже). Труба должна свободно проходить в отверстия

Труба должна свободно проходить в отверстия

Шаг 5. Возьмите кусок водопроводной трубы (1/2 дюйма) со стенками толщиной 2-3 мм. Нужно, чтобы длина трубы где-то на 5-6 мм превышала ширину детали из швеллера.

Отрезок пол-дюймовой трубыПравильная длина трубы

Шаг 6. Приварите к швеллеру трубу.

Трубка приваривается к швеллеруРезультат работы

Шаг 7. Возьмите полосу толщиной 8-10 мм и размерами 70х500 мм. Разметьте ее: в середине должно оставаться 65-70 мм, в то время как по краям – 200 мм или немного больше.

Размеченная стальная полоса

Шаг 8. Сделайте болгаркой надрезы на полосе, дабы согнуть ее (примерно на ½ толщины). Благодаря этому она без проблем согнется в тисках.

Полоса надрезается болгаркойПолоса сгибается в тискахЕще одно фото процесса

Шаг 9. Согнутую П-образную полосу проварите по надрезам для повышения прочности.

Надрезы провариваются для прочностиГотовая П-образная деталь

Шаг 10. Проделайте в этой детали отверстия диаметром около 20 мм – можете просверлить их либо, к примеру, прожечь горелкой.

В этой детали нужно проделать отверстияОтверстия прожигаются горелкойГотовые отверстия

Шаг 11. Когда отверстия будут готовы, приступайте к сборке конструкции. Используя подходящий кругляк, который проходит в приваренную трубку, сделайте ось. Еще для этого можете использовать болт или шпильку подходящего размера.

Начинаем сборку конструкцииОсь из подходящего круглякаОсь вставлена в отверстия

Шаг 12. Вставьте на место и обварите. В итоге у вас должно получиться примерно следующее.

Что получилось в итоге

Шаг 13. Возьмите такую же полосу толщиной 8-10 мм, изготовьте из нее пару фиксаторов. Разметьте и вырежьте отверстия для профильной трубы.

Размечено отверстие под трубуОтверстия вырезаютсяФиксаторы с отверстиямиПримерка фиксатора

Шаг 14. Возьмите П-образную деталь, просверлите в ней отверстия диаметром около 12-14 мм. Вставьте в них пруток, обварите.

В П-образной детали сверлятся отверстияОтверстия готовыПруток вставлен в отверстия

Шаг 15. После этого возьмите гайки на 6 (потребуются 4 шт.).

4 гайки на 6

Шаг 16. С помощью гаек будут крепиться пружины. Приварите 2 гайки на швеллер и 2 – на фиксатор.

Гайки нужны для крепления пружинГайки привариваютсяВот что получилосьКрепятся пружиныРезультат проделанной работы

Шаг 17. Во втором фиксаторе просверлите отверстие диаметром 10 мм, затем расточите до овальной формы.

Второй фиксаторОтмечено будущее отверстиеПросверлено отверстиеОтверстие расточено до овальной формы

Шаг 18. Возьмите болт на 10, приварите его к швеллеру.

Здесь нужно приварить болтБолт приварен к швеллеру

Шаг 19. Изготовьте упор для второго фиксатора, приварите его. В нашем примере он сделан из отрезка толстостенной трубы.

Упор для второго фиксатораПримерка упораСварочные работыУпор приварен

Шаг 20. Проведите окончательную примерку деталей.

Окончательная примерка деталейВсе детали примеряются

Шаг 21. Конструкция практически готова.

Конструкция практически готова

Приварите рычаг к П-образной детали, а к швеллеру – полку либо кронштейн для крепления крюка или площадку для упора при подъёме тяжести.

Рычаг, приваренный к П-образной детали

Собственно, самодельный реечный домкрат готов. Удачи в работе!

Самодельный реечный домкрат в работе

Обзор популярных моделей гидравлических подкатных домкратов

Перечислим несколько популярных в нашей стране подкатных домкратов. Как импортных, так и отечественных.

Наименование	Минимальная высота, мм	Максимальная высота, мм	Грузоподъемность, тонн	Примечание
Nordberg N3203	133	465	3	Распространен на отечественных СТО
“Зубр Мастер”	135	385	2,1	Отсутствует резиновая пятка
“Матрикс 510335”	130	410	3	Имеется защита от перегрузки
Ombra OHT203	192	533	3	При покупке идет оригинальный ремкомплект
Airline AJ-3F-390P	135	390	3	Масса — 13 кг
“Стелс”	100	350	2	Масса — 12 кг
“Сорокин 3.520”	125	300	2	Масса — 6,5 кг
Biloxxi GTJ2004	130	336	2	Хорошее отношение цены и качества
Forsage TH22501CB	140	387	2,5	Имеется три фиксированных уровня на высоте 222, 285, 340 мм
“Ермак”	135	385	2	Очень популярный домкрат среди автолюбителей

Выбор необходимо делать, основываясь на его технических характеристиках. Не следует покупать слишком дешевый домкрат, однако не стоит и переплачивать. Лучше купить механизм из средней ценовой категории. Однако в случае, если он вам нужен для профессиональной работы (например, на СТО), то лучше покупать профессиональный подкатной домкрат, цена которого будет несколько выше, чем у обычных гаражных аналогов.

Что заливают в бутылочный домкрат?

В бутылочный домкрат заливается масло. Заливают ее через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем прокачиваем домкрат.

• Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
• Затем его кладут набок, заливной пробка должна оказаться сверху
• Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
• Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
• На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Ремонт подкатного домкрата

Потребуются:

• гаечный ключ;
• емкость для слива масла;
• керосин;
• масло.

За время эксплуатации домкрата может произойти его поломка. К неисправностям данного устройства можно отнести протекание масла, заклинивание при подъеме на высоту или, наоборот, его отказ опуститься. В любом случае следует провести его ремонт.

Если причина поломки заключается в протекании масла, то для начала нужно устройство разобрать. Затем из него извлекаются поршни и проверяются на наличие коррозии. После этого вся грязь и образовавшаяся коррозия тщательно удаляются. Далее проверяется шток. В том случае, если он изогнулся и деформировался, ремонт домкрата можно считать нецелесообразным.

Принцип работы гидравлического подкатного домкрата.

Выполняя ремонт клапана, пропускающего масло, нужно открутить его и проверить, не попала ли внутрь грязь и не произошла ли его деформация. В том случае, если он подвергся механической деформации, клапан следует заменить. Если он загрязнился, то рабочая жидкость будет протекать из-за того, что шарик перестал плотно садиться в седло. Поэтому сначала в подготовленную емкость сливается старая рабочая жидкость (масло), прокачивая при этом систему с помощью рычага, поднимая и опуская его.

Затем все детали тщательным образом промываются от попавшей грязи, а также от остатков старого масла. При этом обязательно проводится замена всех манжет, а также уплотнительных прокладок. Если же грязь попала непосредственно в рабочую полость, то для ее удаления потребуется отвернуть головку корпуса.

После этого в его основание заливается керосин, и выполняется . В этом случае запорная игла должна быть выкручена. В конце керосин удаляется, а в рабочую полость заливается чистая рабочая жидкость.

Ремонт в этом случае выполняется следующим образом. Сначала нужно открыть пробку у масляного бачка и перепускной клапан. Затем в быстром темпе несколько раз прокачивается насос гидравлического пресса для того, чтобы воздух из рабочей полости переместился в емкость, в которой находится масло. После этого закрываются отверстие масляного бачка и перепускной клапан. Если весь процесс выполнен правильно, то домкрат начнет работать в обычном режиме. При остатке в нем воздуха все действия повторяются снова.

Если данное устройство не работает или поднимает груз очень медленно, то удалить воздух из рабочей полости можно и другим способом. Для этого запорная игла отворачивается на полтора или два оборота. Затем с помощью руки за винт поднимается плунжер, доходя до крайней верхней точки.

Ремонт агрегата

При утечке масла рекомендуется найти поврежденное место на корпусе, произвести его герметизацию и залить свежую порцию отфильтрованного масла. Все мероприятия, связанные с восстановлением рабочего состояния узлов, должны производиться в соответствии с инструкцией изготовителя.

Если ручной механизм отказывается поднимать груз, причиной могут стать недостаточный объем жидкости, избыток воздуха в цилиндре, частицы ржавчины, деформация штока.

Для этого необходимо открутить винты крышки цилиндра, удалить сливной клапан и поршень, очистить внутреннюю часть цилиндра от грязи, зачистить стравливающий клапан, проверить плотность прилегания шарика к отверстию под клапаном. Старым отработанным маслом пользоваться запрещено. Его необходимо слить методом прокачки рычага. Проводится промывка механизмов керосином. После этого заменяются прокладки и манжеты, заливается свежая рабочая жидкость.

После сборки и заправки агрегата необходимо произвести испытание гидравлической системы под нагрузкой на предмет обнаружения протечки и наличия в системе воздушной пробки. Выпустить воздух можно через сливной клапан. Процедура прокачки и обслуживание агрегата отличается простотой. Владелец приспособления может самостоятельно справиться с ремонтом грузоподъемного устройства, починить рычаг и в домашних условиях, залить масло в гидравлическую систему.

В отличие от подъемника, собранного в бытовых условиях, заводской домкрат обладает высокой мощностью и КПД до 80%, простотой эксплуатации, способен выдерживать рабочие нагрузки до 200 тонн. Гидравлический прибор, устроенный из подручных средств, будет стоить дешевле, но делать его должен специалист, разбирающийся в гидравлике.

Originally posted 2018-04-06 09:26:10.

Чугун или сталь?

Довольно просто, не так ли? Но весь фокус в том, что состав чугуна или стали для изготовления устройства жёстко регламентирован. В его составе нет никаких секретов, но именно удачная пропорция элементов материала, представленная в таблице, позволяет домкрату выдерживать высокие нагрузки и служить очень долго.

Компания Hi-Lift производит несколько модификаций домкратов, отличающихся между собой длиной перфорированной рейки и материалом, из которого изготовлены основные элементы конструкции. Грубо говоря, можно купить два вида Hi-Lift Jack — чёрного и ярко-красного цветов. Разница в том, что у чёрного хай-джека опорный башмак, механизм подъёма. и рукоятка выполнены методом штамповки из стали, а у красных приспособлений все отлито из чугуна особого состава.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей

Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового

В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность

Важно, чтобы поршень плавно передвигался, без заеданий

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Подкатной домкрат не «держит» — как отремонтировать

Ремонт подкатного гидравлического дамкрата своими руками

Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов. В первом случае достаточно долить масла в домкрат. Какое масло заливать в гидравлический подкатной домкрат? Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы. Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата. Как правило, в него входят уплотнения плунжера и поршня. Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).

Ремонтный комплект для гидравлического домкрата

Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки. Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом. Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки. После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло. Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга. Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.

Время на чтение: 6 минут

На сегодняшний день домкрат есть практически у каждого водителя, как опытного, так и начинающего. Это устройство предназначено для того, чтобы поднимать тяжелый груз на определенную высоту. Но в большинстве случаев автомобилисты используют механизм для проведения монтажных работ в процессе ремонта транспортных средств.

Наибольшей популярностью пользуется подкатной гидравлический домкрат, который считается незаменимым инструментом, поскольку его наличие обязательно в каждом крупном автосервисе или в мастерской. Но рано или поздно работа любого механизма становится нестабильной, и в таком случае нужно знать, как правильно осуществить ремонт подкатного домкрата.

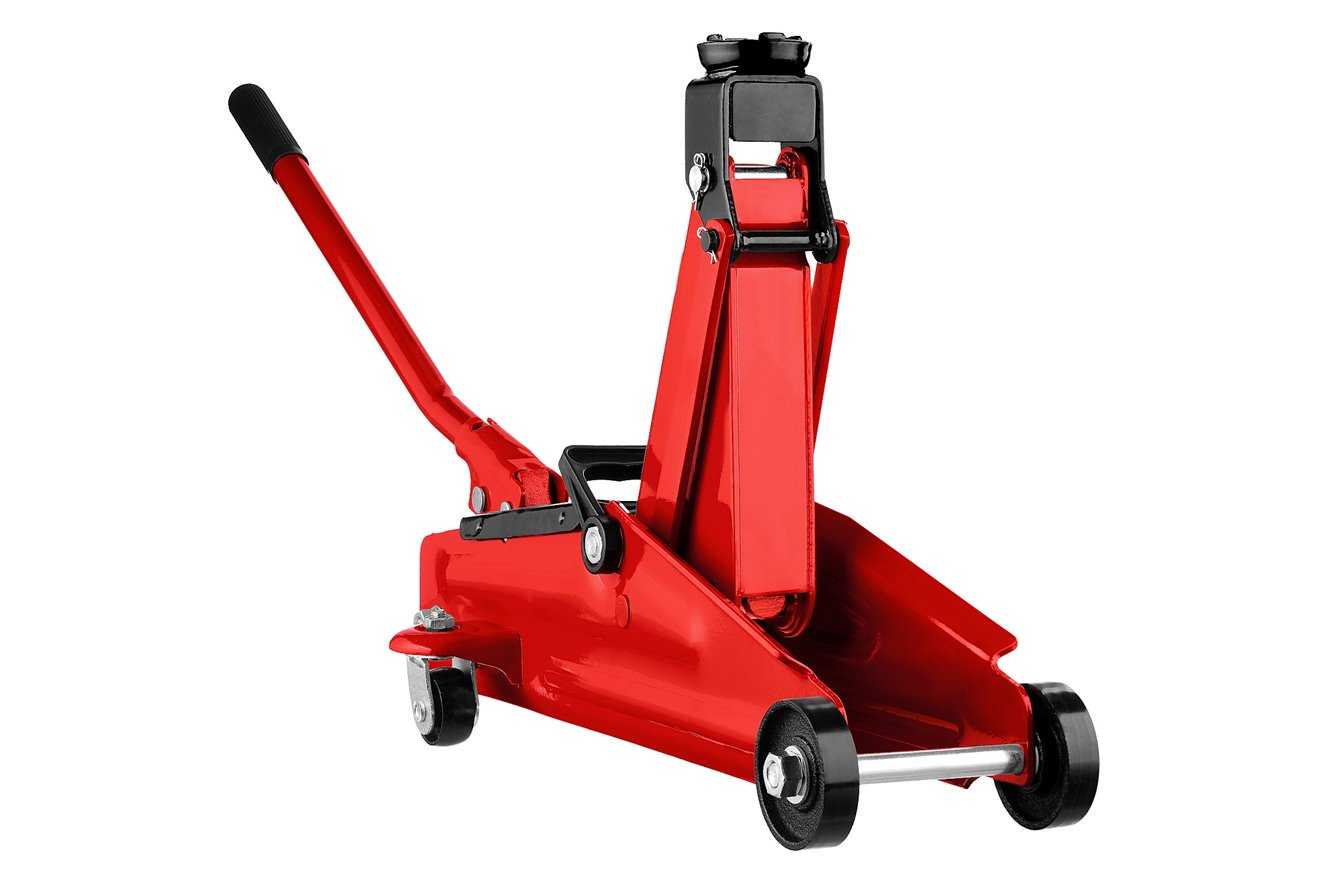

Домкрат подкатной гидравлический

Причины снижения эффективности

Ввиду своих особенностей подкатной домкрат призван работать с жидкостями, которые и обеспечивают высокие показатели грузоподъемности. Чаще всего речь идет о масле. Здесь применяется специальный гидравлический вариант этой жидкости.

Для того чтобы домкрат служил долго необходимо следить за наличием масла в нем и за состоянием сальника и клапанов.

В основном данная конструкция считается одной из самых надежных. Она способна работать с самыми различными весами. Подчас грузоподъемность такого домкрата может достигать нескольких десятков тонн. Коэффициент полезного действия максимально высокий среди всех представителей класса подобного оборудования.

Однако никто не застрахован от того, что подкатной гидравлический домкрат выйдет из строя. Причин этому может быть сразу несколько. Основной причиной зачастую является скапливание большого количества пузырьков воздуха в рабочей области. Для любого гидравлического устройства это губительно. Очень часто это приводит к тому, что приходится прокачивать гидравлику. Пузырьки воздуха способны резко снизить коэффициент полезного действия устройства данного типа.

В обязательном порядке регулярно нужно проверять количество масла в системе гидравлического домкрата. Если снижается его уровень, то это пагубно сказывается на всей работе устройства. Свободное пространство достаточно быстро заполняется пузырьками воздуха. При этом работа резко ухудшается. Это напрямую влияет на грузоподъемность. Есть множество методов, которые позволяют устранять подобную неисправность. Все из них имеют право на существование. Далее будет рассмотрено несколько вариантов того, как можно это сделать. Итак, можно приступать непосредственно к инструкции.

Как отремонтировать

Ремонт гидравлического домкрата требуется в ситуациях, когда он не поднимает или не удерживает груз, а также если не опускается шток. В принципе, подобный процесс является несложным, однако, следует учитывать ряд важных нюансов. Так, присутствие следов коррозии способно существенно усложнить задачу. Именно поэтому рекомендуется перед разборкой домкрата позаботиться о наличии специальной жидкости для устранения ржавчины.

Весь процесс ремонта описываемого подъемного оборудования можно разделить на следующие этапы:

Определение сути и причин возникшей проблемы. При отсутствии давления в системе речь, скорее всего, идет об износе или повреждении уплотнительных элементов

Если появляются трудности при подъеме грузов, то велика вероятность искривления штока.
С учетом масштабов неисправности частичная или же полная разборка устройства
Важно выполнять все действия с максимальным вниманием и аккуратностью, чтобы не повредить крепежные элементы. Даже незначительные дефекты могут стать причиной утечки рабочей жидкости и, следовательно, падения давления в системе.
Осмотр всех узлов с целью их диагностики.
Замена или восстановление поврежденных и износившихся элементов конструкции

На практике чаще всего ремонтные работы и манипуляции, предусмотренные осуществлением ТО, сводятся к следующим действиям:

1. После разборки домкрата производится тщательная очистка внутренней поверхности рабочей камеры.
2. Для полноценного осмотра уплотнительных манжет их необходимо снять. Как правило, данные элементы конструкции фиксируются при помощи специальных приспособлений. В процессе разборки и замены резиновых колец следует учитывать последовательность их расположения.
3. Неотъемлемой составляющей описываемых операций является замена рабочей жидкости.

Помимо перечисленных ситуаций, приходится сталкиваться с серьезными повреждениями зеркальных поверхностей и деформацией штоков. Как правило, самостоятельно справиться с такими проблемами будет крайне сложно. Стоит отметить, что гидродомкраты бутылочного типа от своих подкатных «собратьев» отличаются максимальной простотой конструкции. Из-за отсутствия регулировок после завершения ремонта можно сразу же приступать к тестированию и эксплуатации обслуженного или восстановленного механизма. Большинство производителей комплектуют свою продукцию довольно подробными инструкциями, в которых описаны алгоритмы разборки и сборки подъемников.

Независимо от того, к какой категории относится оборудование, после ТО и ремонта требуется проверить его работоспособность в тестовом режиме

Важно учитывать, что полноценная эксплуатация механизма при неправильно установленных уплотнителях и допущении других ошибок приведет к выходу его из строя

Поломка клапанов

Бывают ситуации, когда при наличии рабочей жидкости в полном объеме домкрат не поднимает груз или же не удерживает его

Чтобы восстановить его работоспособность, необходимо уделить внимание клапанам, а именно, их прилеганию к посадочным местам

При этом важно учесть следующие моменты:

1. При отсутствии качественного контакта проверяют пружины, которые, вероятнее всего, утратили жесткость.
2. Причиной неполадок может быть загрязнение клапанов, которые следует тщательно очистить и промыть бензином или же керосином. Затем потребуется просушить эти элементы механизма сжатым воздухом.

Если пружины сильно ослабли и нет смысла увеличить их упругость за счет подкладных шайб, то их придется заменить на новые. Аналогичная ситуация складывается с деформированными клапанами.

Утечка жидкости

Причиной подобных неприятностей, как правило, являются механические повреждения элементов конструкции гидродомкрата. Перед тем как начать ремонтировать оборудование, его необходимо будет разобрать. Параллельно все металлические детали осматриваются на предмет наличия очагов коррозии. Обнаруженные поврежденные элементы чаще всего подлежат замене.

Убираем воздух или грязь

Постоянная эксплуатация подъемников неизбежно приводит к скоплению воздуха. Параллельно с ним в рабочую полость могут попадать и мелкие посторонние частицы. В итоге она загрязняется, что отражается на работоспособности устройства. Стоит отметить, что гидравлический домкрат функционирует по принципу сообщающихся сосудов. Когда уходит рабочая жидкость, давление сохраняется. Но воздух при этом под напором не удаляется, а создает своеобразную подушку, которая мешает подъему груза. Воздух из системы удаляется при замене масла, а грязь при помощи специальных растворов.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание!

колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг

имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
