Глубинный вибратор: что это такое и для чего он используется?

Устройство глубинного вибратора для бетона

Конструкция одного из часто используемых глубинных вибраторов достаточно проста — двигатель, создающий вращение (чаще всего электрический), гибкий вал, передающий движение на рабочую часть, и сам наконечник (вибробулава). На валу наконечника находится эксцентрик. Передающееся через гибкий переходник вращение поступает на вал булавы. Эксцентрик наконечника при вращении создаёт биение, которое и превращается в рабочие вибрации корпуса булавы.

Нужно аккуратно подходить к выбору булав большого диаметра. Соединение наконечника с гибким передающим валом осуществляется при помощи резьбы. Тяжёлые наконечники при небрежном креплении регулярно срывают эту резьбу, что приводит к необходимости замены булавы и передающего гибкого вала.

Высокочастотные глубинные вибраторы бывают изготовлены немного по-другому. Электрический двигатель встроен прямо в наконечник и оборудован эксцентриками. Электропитание подаётся по гибкому шлангу с электронного преобразователя, его параметры 42 В и 200 Гц. Преобразователь запитывается от обычной электросети 220 В. Ресурс преобразователя очень высок, поскольку он полностью электронный, без движущихся частей. В гибком шланге находится только проводка, соответственно, исключается износ и повреждения передающего вала. Вибратор такого вида обладают высокой безопасностью для оператора, а также длительным ресурсом работы, отличной производительностью.

Правильный выбор глубинного вибратора для бетона определит в дальнейшем удобство работы, скорость выполнения заливки, качество полученных конструкций. Поэтому к выбору прибора следует отнестись ответственно и с повышенной требовательностью.

Правила работы с глубинными вибраторами

Диаметр булавы следует выбирать в зависимости от размеров объекта, частоты установки арматуры.
При работе наконечник вибратора следует опускать в раствор строго вертикально. Делается это быстро. А вынимать булаву следует медленно (со скоростью 3-5 см/с). При извлечении не должно оставаться воронок.
Время обработки бетона зависит от его марки и характеристик вибратора.
Зоны вибрирования должны перекрываться.
При сшивке нескольких слоев для их скрепления необходимо погрузить вибратор в предыдущий слой на 10-12 см.
В промежутке между обработкой бетона не следует держать вибратор на воздухе включенным. Иначе возможен перегрев.
Следует избегать контакта вибронаконечника с опалубкой и арматурой. Лучше отступать от стен не менее, чем на 7-10 см.
Инструмент следует периодически подвергать диагностике.

Работа с виброинструментами регламентирована СанПиН 2.2.2.540-96.2.2.2. «Технологические процессы, сырье, материалы и оборудование, рабочий инструмент. Гигиенические требования к ручным инструментам и организации работ. Санитарные правила и нормы».

Принцип работы

Использование вибратора для бетона сводится к последовательному погружению его вглубь залитого в опалубку раствора. Шаг погружений около 30-50 см. При работе с армированными бетонами нужно избегать контакта вибронаконечника с металлическими частями.

При работе с инструментом следует строго соблюдать рекомендации производителя и правила безопасности, изложенные в инструкции. Перед началом работы нужно производить тщательный визуальный осмотр и пробный пуск. Гибкий вал и вибронаконечник — это расходные части. В случае значительного износа их нужно немедленно заменить.

Устройство и принцип работы инструмента

Несмотря на наличие разных видов бетонных вибраторов, устройство их схоже. Можно выделить следующие ключевые узлы оборудования:

привод;
дебаланс (дебалансир);
передающий вал;
вибронаконечник.

Общие конструктивные элементы для разных видов вибраторов содержатся на фотографии далее.

Привод – это узел, с помощью которого производится полезная работа. Он приводит в движение дебалансиры и вал. Непосредственно на залитый бетон воздействует вибронаконечник (он же вибробулава). В зависимости от вида вибратора форма его отличается. Выделяют следующие разновидности данного узла по этому критерию:

виброштыки;
вибролопаты;
вибростержни.

От формы вибронаконечника зависит область выполняемых с бетоном работ, а также их объем. Конструкция двух разновидностей вибробулав представлена на фотографии далее.

Глубинные (внутренние) вибраторы оснащены гибким валом. Его длина определяет максимальную глубину, на которую может воздействовать применяемое оборудование при виброутрамбовывании бетонного раствора. Гибкий вал, приводимый в движение двигателем, представляет собой стальной трос, покрытый резиновой либо пластиковой оболочкой.

Принцип работы бетонных вибраторов различных видов сводится к воздействию на рабочий раствор вибраций. Это приводит к уплотнению наполнителя (щебня, песка) и выдавливанию воздуха. Структура утрамбованного бетона становится более однородной, увеличивается его плотность и прочностные показатели.

Какой экстендер лучше фабричный или самодельный

Самодельные экстендеры значительно уступают своим заводским аналогам

Чтобы лучше разобраться в том, какой прибор лучше, следует сравнить преимущества и недостатки самодельных и фабричных конструкций. Естественно, эти данные являются усредненными, а потому они относительны.

Критерий	Фабричный прибор	Экстендер, своими руками сделанный в домашних условиях
Размеры	Эргономичная форма и компактность	Громоздкая конструкция
Качество материалов	Гипоаллергенные, медицинские	Неизвестно, возможно использование токсичных материалов
Соответствие стандартам	Изделия прошли определенные клинические испытания и имеют сертификаты качества и соответствия	Отсутствует
Побочные эффекты	Не выявлены	Довольно часто
Стоимость	От 1500 рублей и зависит от комплектации прибора	Часто невысокая, определяется качеством комплектующих

Как видно из таблицы, большинство самодельных экстендеров в значительной степени уступают своим заводским аналогам. При этом стоимость бюджетной модели фабричного прибора не является высокой.

Разновидности вибраторов для бетона и критерии их выбора

Для начала рассмотрим общие характеристики, которые актуальны при выборе как глубинных, так и площадочных устройств.

Общее у всех вибраторов для уплотнения бетона

Теперь попробуем разобраться с особенностями выбора устройств глубинного типа. Именно они являются наиболее популярным решением для заливки железобетонных конструкций.

Данные для выбора погружных моделей

Параметр	Значение	Примечание
Длина вала	0,5-20 м	Длину вала подбирают исходя из толщины бетонной смеси с запасом 1 м. Это простое правило продиктовано здравым смыслом и эффективностью использования оборудования в различных условиях. Длинные валы размером до 15-20 м применяются для заливки железобетонных опор, 2-5 м обычно достаточно для заливки фундаментов, а коротких (0,5-1 м) – для уплотнения перекрытий.
Диаметр булавы*	25-110 мм	Диаметр вибронаконечника (булавы) подбирают исходя из плотности укладки арматуры. Обычно для армированных конструкций отдают предпочтение 25 мм изделиям, если же арматура редкая или не используется, то можно применять наконечник 76 мм и более, т.к. в этом случае эффективность виброуплотнения повышается, а трудоемкость процесса – снижается.

* учитывайте, что при работе наконечник сильно нагревается – это нормальное явление, просто будьте осторожны.

Ну а если вы решили приобрести поверхностный виброуплотнитель, то при выборе нужно учесть следующие особенности, которые по больше части касаются оснастки.

Данные для выбора оборудования внешнего типа

Параметр	Значение	Примечание
Особенность крепления	тисками	Такой способ применяют для конструкций с высокой плотностью армирования в случае, если вибрация распространяется в радиусе 0,25-0,8 м от вибратора. Крепление тисками к стойкам опалубки осуществляется с помощью струбцины или червячного винта.
цепной захват	Такой подход актуален при работах с конструкциями небольшой толщины при использовании виброуплотнителей с радиусом действия до 0,25 м.

Стоит отметить, что эффективный радиус действия и тех, и других вариантов оборудования обычно не превышает значения в 0,5 м. Это говорит о том, что шаг перестановки глубинных вибраторов не должен превышать этого значения.

Комплектующие и запчасти

По большей части этот вопрос касается оборудования погружного типа, в котором гибкие валы и наконечники являются расходными материалами. Чаще всего производитель предлагает комплект из вала и булавы для полной совместимости комплектующих. Стоимость таких изделий зависит от их параметров, например, диаметра наконечника и длины гибкого вала.

Конструкция и принцип работы глубинного вибратора

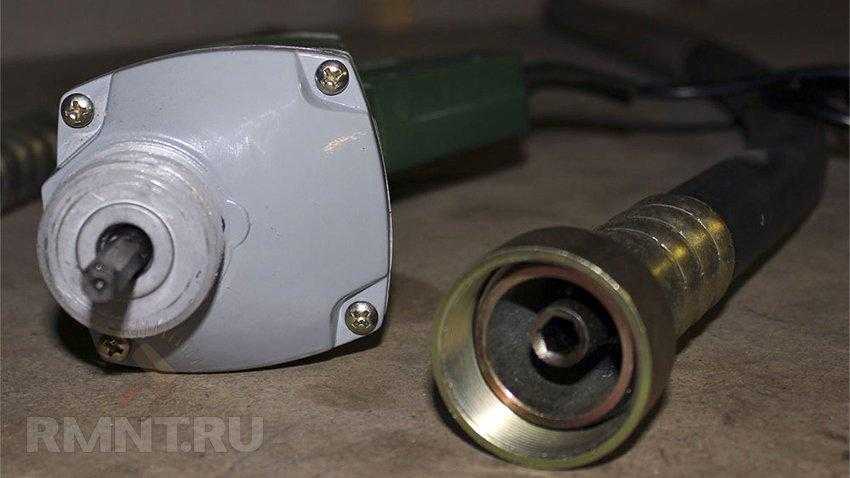

Проблему с «доставкой» импульса на глубину инженеры решили просто — в толщу сырой смеси должен погрузиться генератор импульса. Если у обычного вибромотора эксцентрики установлены прямо на валу и он вибрирует вместе с формой (плитой, рейкой), то у глубинного вибратора эксцентрики вынесены в герметичную капсулу — «булаву».

По принципу действия булавы вибраторы глубинного типа бывают трёх разновидностей:

Пневматические. Поршень заключен в булаве, к которой подключён шланг компрессора. Для работы требуется компрессор.
Электромагнитные. Работа производится за счёт импульсного преобразователя.

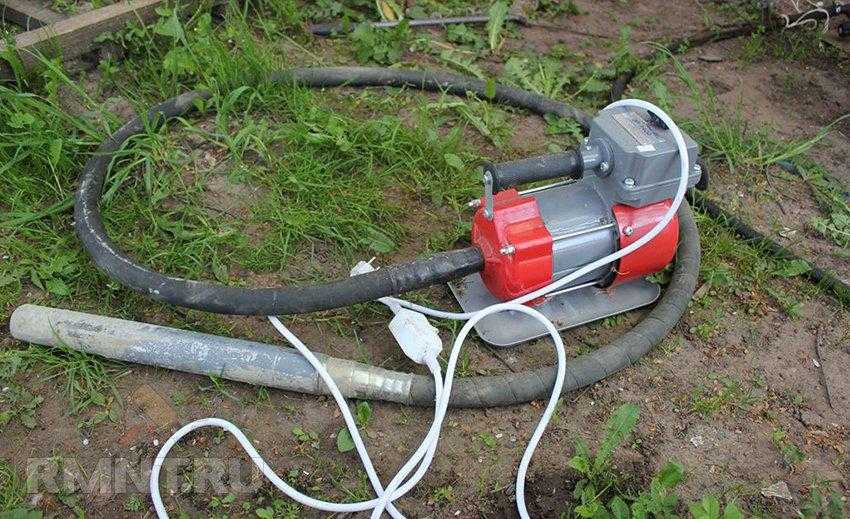

Электрические. Обычный электромотор соединён с эксцентриком гибким валом. Конструкция эксцентрика может быть разной, но это не влияет на результат. Оптимальный вариант, учитывая простоту обслуживания, лёгкость и доступность деталей.

По версии активатора такие вибраторы подразделяются на четыре вида:

Электромотор 220 В.
Электромотор 380 В.
Импульсный преобразователь.
Бензиновый двигатель от 1 до 6,5 л. с.

По способу компоновки глубинные вибраторы бывают четырёх типов:

Ручной со встроенным активатором (электромоторы и импульсные).
Ручной с гибким валом (электромоторы и импульсные).
Рюкзак (ДВС).

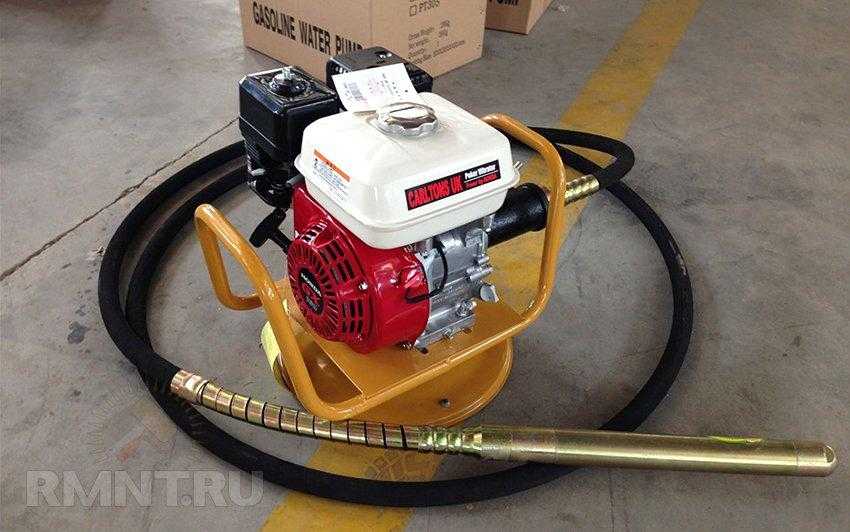

Стационарный с колёсами (ДВС и электромотор).

В строительстве массово используются электрические ГВ. Также стоит отметить их универсальность — ими можно вибрировать не только стены, но и любые другие элементы, где применяется виброрейка или наружный мотор. Компактный, лёгкий (относительно), переносной инструмент может заменить любой другой вид вибратора.

Основные показатели ГВ:

Мощность мотора. Как правило, колеблется от 400 до 1500 Вт. Более мощные моторы используют на мегастройках — мосты, тоннели, плотины. Они имеют транспортировочные колёса.
Длина гибкого вала. Данный вал — заводское изделие в гибком герметичном кожухе. Длина обычно колеблется от 1 до 6 метров при мощности мотора до 1500–1600 Вт. В особых случаях применяют валы большей длины — до 12 м, но при этом мотор нужен более мощный (до 3000 Вт).

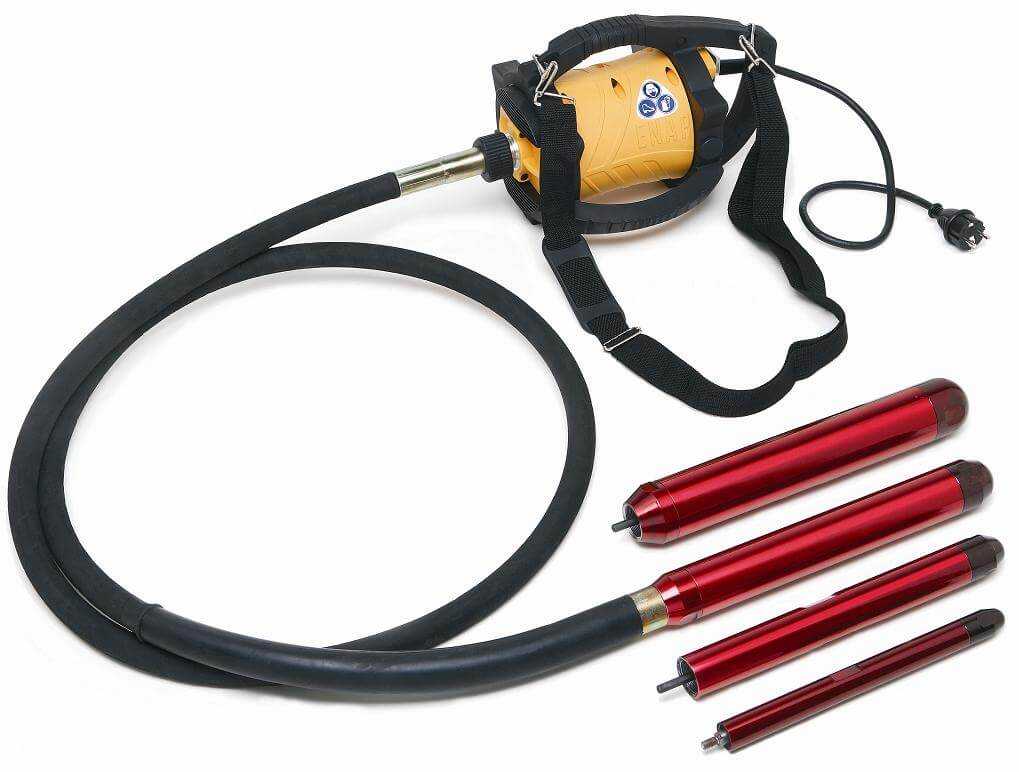

Диаметр булавы. Главный исходный параметр, зависит от густоты армирования и толщины элемента. Исходя из него, подбирают вал и мотор. Именно диаметр определяет вес эксцентрика и мощность импульса, который выдаёт эксцентрик.
Вес двигателя. Имеет значение для постоянной активной работы. Фирмы, выпускающие электромоторы, стараются максимально уменьшить вес для удобства.

Цены на электрические вибраторы

Наименование	Производитель	Привод/Компоновка	Мощность активатора	Длина вала, м	Диаметр булавы, мм	Вес, кг	Цена, у. е.
Энергомаш БВ-71200	Россия	эл. мотор/ручной	1200 Вт	7	60	10,5	184
Sturm Cv7120	Китай (быт.)	эл. мотор/ручной	1200 Вт	7	60	8,8	244
Masalta MVP-2150	Китай (пром.)	эл. мотор/ручной	800 Вт	1,5	35	8	205
Masalta MBP	Китай (пром.)	ДВС/рюкзак	Honda GX35 1,6 л. с.	2,5	40	9,5	285
Masalta MVDR-4	Китай (пром.)	ДВС/стационар.	Honda GX160 5,5 л. с.	6	60	23,5	410
PRO 50	Россия	импульс/ручной	220 В/3,6 А	3	50	6,5	670
Champion CVG424	Китай (быт)	ДВС/стационар.	Loncin 160сс 5,5 л. с.	6-8	60	19,5	212
Вибратор ЭП-210	Россия	электромотор/ручной	1000/1300 Вт	4,5-6	28-60	30	200
ИВ-102А	Россия	встроенный эл. двигатель	650	1	28	6,5	150
Elmos EVR 15	Германия	эл. мотор/ручной	1400	1,8	38	4,3	230

Говоря о цене на готовые вибраторы, стоит отметить, что несмотря на относительно большой вес и энергопотребление, «пальму первенства» как на больших, так и на частных стройках удерживают ручные вибраторы с электромотором. Это объясняется возможностью компоновать их на своё усмотрение. Кроме того, к удобствам можно отнести возможность сборки и быстрого ремонта своими руками.

Какой бы вибратор вы не выбрали, помните, что работа в агрессивной среде требует внимательного обслуживания. Отмывайте от бетона детали всякий раз после работы. Смазывайте подвижные узлы и проводите профилактику электрической части. Особого внимания заслуживает герметичность, т. к. возможна утечка тока через дефекты обшивки и рубильника (кнопки).

Вибраторы для бетона бывают четырех основных видов:

Глубинные;
Площадочные;
Виброрейки;
Вибростолы.

И смешанные виды:

Высокочастотные.

Поверхностные вибраторы – это оборудование, осуществляющее вибрацию и предназначенное для установки на «поверхность» или на «площадку». Именно поэтому их еще называют «площадочными».

Высокочастотные вибраторы для бетона — лучший выбор для удобства использования и достижения максимальной прочности готового изделия.

Виды глубинных вибраторов

Вибраторы подразделяются на два вида основных вида:

вибраторы, использующие гибкий вал. Такое устройство принято считать классикой: к мотору подключается гибкий вал, закреплённый вместе с вибробулавой. Не предназначается для массового использования, это, скорее, вариант для непрофессионалов. Принято противопоставлять этот тип вибраторам с двигателем, которые используются профессионалами и имеют гораздо более высокую цену;
встроенный двигатель. Такие вибраторы характеризуются наличием двигателя, встроенного в само устройство. Ожидаемо, что стоимость выходит значительно больше, чем у продуктов с гибким валом. Тем не менее, если вам приходится обрабатывать большие объёмы, то рекомендуется использовать этот тип. Стоит упомянуть, что этот тип вибраторов не обслуживается, а просто заменяется после того, как работа выполнена.

Виброукладка бетона с электромеханическим глубинным вибратором Классические глубинные вибраторы гораздо дороже при эксплуатации именно по причине того, что на большом объёме у них повышается частота замены гибкого вала. К тому же, если сравнивать вибратор со встроенным двигателем и те, которые используют в своей основе гибкий вал, нужно учитывать увеличение напряжения с 50 Гц до 200 Гц. Возникает необходимость отдельной покупкой приобретать инвертор. Так что для очень частого использования брать подобный вибратор (со встроенным двигателем) бывает не очень-то рационально.

Различия глубинных вибраторов по силовому приводу

В состав глубинного вибратора могут входить следующие типы приводов:

Дизельный;
Бензиновый;
Электрический.

Электрический привод, обеспечивающий работу глубинного вибратора, очень популярен и распространен из-за своих простоты и эксплуатации. Электродвигатели от общей сети в 220 В работают напрямую от розетки, а двигатели напряжением в 380 В — через трансформатор, который снижает напряжение до 48 В. Недостатком такого глубинного вибратора является отсутствие возможности эксплуатировать оборудование без подключения к электрической сети. Решить данную проблему поможет подключение вибратора к генератору электричества.

Правила эксплуатации

Некорректное применение вибрационного воздействия может даже причинить вред: слишком долгая обработка обусловит расслоение бетонной смеси, что поспособствует уменьшению его прочности.

Период воздействия находится в зависимости от пластичности и текучести смеси. Как правило, длительность обработки для одного места не должна превышать одной минуты. После того как осадка завершается и появляется «цементное молочко», наконечник необходимо сразу же извлекать.

В процессе уплотнения нужно внимательно следить за тем, чтобы булава не контактировала со стенками. Минимально допустимое расстояние — примерно десять сантиметров.

Характеристики, которые важны при выборе глубинного вибратора

Перед правильной покупкой инструмента следует учитывать следующие параметры:

Диаметр уплотнения (зоны обработки) — параметр, от которого напрямую зависит производительность труда при использовании вибратора.
Частота и амплитуда колебаний. Чем выше эти величины, тем более скоростным будет вытеснение воздуха из раствора. Эта характеристика выбирается ещё и по виду получаемого бетона. Если он мелкозернистый — применяют высокочастотные агрегаты (10–20 тыс. кол/мин.). Для средней зернистости используют вибраторы средней частоты (3,5–9 тыс. кол/мин.). Для изготовления крупнозернистого бетона достаточны приборы с частотой колебаний до 3,5 тыс. кол/мин.
Габариты рабочего наконечника-булавы. Размер подбирается таким образом, чтобы пространство между краем булавы и арматурой было больше 30% диаметра наконечника.

При заливке фундаментов требуется высочайшее качество, прочность итоговой конструкции. Понятно, что в этом случае чаще всего нужно применять мелкозернистую бетонную смесь. Соответственно, вибрации для обработки фундаментов должны быть высокой частоты.

Бензиновая электростанция. Переносной источник энергии

Электрические рубанки. Как выбрать подходящий?

Разновидности глубинных виброуплотнителей бетона

Все имеющиеся на российском рынке глубинные виброуплотнители классифицируются по двум характеристикам: рабочей частоте и типу двигательной установки. Вторая характеристика часто стоит на первом плане, так как от нее существенно зависит мобильность применения устройства и его стоимость.

По типу двигательной установки глубинные виброуплотнители бетона делятся на 4 вида:

С электродвигателем
С пневмодвигателем
С двигателем внутреннего сгорания
С дизельным двигателем

По рабочей частоте глубинные вибраторы подразделяются на три вида:

Низкой частоты — идеальны для бетонов с крупными частицами наполнителя
Средней частоты — для смешанных составов
Высокочастотные — для небольших частиц

Работу глубинным вибратором прекращают в данном месте после того, как там выступит так называемое цементное молоко

Какого производителя выбрать?

Выбирая производителя, следует обращать внимание на отзывы. Нужно общаться с теми, кто уже успел приобрести подобную вещь, а также контролировать собственные расходы. При этом если вы планируете заливать собственный фундамент, переплачивать за производителя нет никакого смысла

При этом если вы планируете заливать собственный фундамент, переплачивать за производителя нет никакого смысла.

Например, в этом случае подойдёт портативный вибратор, от компании Zitrek. Zitrek Z-900 р будет работать от бытовой сети 220 вольт, имея небольшие габариты, располагать гибким валом в 2 м и булавой порядка 35 мм в диаметре. Он считается эффективным, удобным для дома и подойдёт на всех этапах обустройства основания.

Нужна полупрофессиональная модель, Обратите внимание на поставщика «Промышленник». Например, Промышленник ЭП220 ГВ22651 имеет вал в 6 м, булаву в диаметре 51 мм. Он работает от сети 220 вольт, располагая длиной кабеля в 5 м, потребляет порядка 8,5 ампер

Он работает от сети 220 вольт, располагая длиной кабеля в 5 м, потребляет порядка 8,5 ампер.

Поэтому, обзаведитесь к нему переноской должного сечения. Всему модельному ряду от компании «Промышленник», свойствен яркий оттенок красного цвета. Не забываем о компании Красный маяк и wacker, которые поставляют одни из лучших вариантов глубинных вибраторов на сегодняшний день.

Принцип работы глубинного вибратора

Раствор бетона, по своей сути и своему предназначению, является составом, однородной связующей массой на основе воды смеси песка, щебня, цемента, состоящей из комков и частиц различных размеров. Для обеспечения высокого качества бетона необходимо, чтобы его составные компоненты плотно соединялись друг с другом, и не было между ними воздушных пузырьков и полостей, тем самым повышаются такие характеристики, как прочность и долговечность.

Для изготовления такого высококачественного бетонного раствора применяют такое строительное оборудование, как глубинный вибратор. Прибор оказывает воздействие на кашеобразный раствор бетона путем колебания волн при вибрации, что способствует оседанию частиц высокой плотности и освобождению воздушных пузырьков. В итоге получается однородная масса бетона без воздушных мешков или иных дефектов внутри раствора. Применение глубинных вибраторов способствует увеличению несущего свойства масштабных конструкций из бетона. Агрегат предназначен только для применения его с бетоном толстого слоя, идеально подходит для заливки монолитного фундамента или опалубки стен. Глубинное оборудование снабжено длинным или коротким мягким рукавом, который используется для того, чтобы обеспечить ровность поверхности бетона во время заливки стен или фундамента соответственно.

Рассмотрим более подробно, что происходит во время работы оборудования. Эксплуатация глубинного оборудования выполняет следующие основные функции:

Уплотнение раствора

Надежность бетона заключается в равномерном распределении нагрузок по всему объему смеси. Свойства вибрации способствуют наполнителю с одинаковой плотностью заполнить объем заливаемой пустоты.

Выход воздуха

При вибрации однородной массы бетона в растворе возникает давление, которое несомненно помогает воздушным пузырькам прорваться через толщи бетона наружу. Чем меньше пустых полостей в бетоне, тем он прочнее и надежнее.

Заполнений полостей

Вибрация также способствует заполнению пустот, возникших после подготовки емкости для заливки раствора, что обеспечит надежное схватывание с соприкасающейся поверхностью.

Выбор и установка двигателя

Вращение вала обеспечивается двигателем, установленным на основании в задней части виброплиты (поблизости от ручки). Используются разные типы:

Выбор типа двигателя виброплиты обусловлен несколькими факторами:

возможности владельца;
наличие подключения к сети электротока;
специфика предстоящего использования установки.

Виброплиты с бензиновым двигателем удобны тем, что позволяют получить полную независимость от сетевых ресурсов (электроэнергии). Их можно использовать на площадках, располагающихся в значительном отдалении от ближайшего жилья или строений, в поле и т.д. Единственным неудобством является необходимость иметь с собой запас топлива, которого при длительной работе и большой мощности мотора может понадобиться много. Это лишний вес, расходы.

Самодельная электрическая виброплита ограничена в мобильности длиной соединительного кабеля. При этом он нуждается только в подключении и больше не требует никаких дополнительных действий. Основной недостаток электродвигателя — постоянная скорость вращения, что создает сильный пусковой момент и перегружает сеть. Решением проблемы становится сборка регулятора плавного запуска, позволяющего избежать механических и электрических перегрузок.

Внимание! Электродвигатели не требуют особого ухода или обслуживания, тогда как бензиновые или дизельные установки требуют постоянного внимания. Монтаж двигателя на основание виброплиты производится с использованием резиновых подушек, снижающих вибрацию и предохраняющих мотор от механического разрушения

Монтаж двигателя на основание виброплиты производится с использованием резиновых подушек, снижающих вибрацию и предохраняющих мотор от механического разрушения.

Как сделать вибратор своими руками

Профессиональная техника обычно используется строителями при необходимости выполнения обработки больших объемов залитой бетонной смеси. Обычным домовладельцам приобретать вибронасосы и такую дорогую технику попросту невыгодно, поэтому они могут ее арендовать в специализированных компаниях или изготовить своими руками в домашних условиях.

Выполнить самостоятельно такой строительный вибратор можно из любого электроинструмента, который позволяет регулировать число оборотов. Нагрузка в данном случае будет не слишком высокой, поэтому большая мощность вибродвигателя не требуется. Необходимо лишь, чтобы высокочастотный крутящий момент от электромотора передавался в избиение используемого наконечника. Сделать это можно с помощью специально устроенного дебаланса, что достигается за счет расположения наконечника внутри полой трубы.

Глубинный строительный вибратор из перфоратора

Простейший самодельный вибраторный уплотнитель для бетона можно выполнить из перфоратора, работающего в режиме удара. Изготовить гибкий вал своими руками не составит особой сложности. Используемую пику или вал погружают в раствор и подключают к перфоратору. Отметим лишь, что такой наконечник после его использования придётся заменить. Для увеличения эффективности к используемой пике можно приварить дополнительно несколько поперечных стержней, что увеличит радиус уплотнения бетонной смеси.

Вибраторы из дрели

Эффективный погружной уплотнитель для бетона можно выполнить из дрели или аналогичного электроинструмента. Вам придется приобрести уже готовую голову с валом, которую можно найти в магазинах, торгующих вибраторами. Стоимость такого вала будет составлять 1−1,5 тыс. р. Сам вал при помощи шланга или соответствующих переходников подключается к головке дрели

Поверхностный вибратор для залитой стяжки

Для уплотнения выполненной бетонной стяжки необходимо использовать поверхностные вибраторы, изготовить которые вполне по силам самостоятельно.

Выполнить такую простейшую виброрейку можно с помощью любого мотора, к оси которого крепится несимметричный груз. В последующем при вращении он создает колебания, необходимые для уплотнения смеси. Привод и груз крепятся к ровной планке, которая может быть выполнена из пластика или дерева. Наличие у планки дополнительной ручки позволяет с легкостью передвигать вибратор по застывающему раствору.

После такой обработки у стяжки улучшается текучесть, увеличивается ее плотность и одновременно из смеси удаляется воздух и вода. Последнее позволяет избежать растрескивания выполненной стяжки, которая на протяжении длительного времени сохраняет свою идеальную геометрию. В сети Интернет вы можете найти различные чертежи для изготовления такого инструмента, который имеет схожий принцип работы.

Вибраторы для бетона — это специальные устройства, которые позволяют уплотнить рабочую смесь, удаляя из неё воздух и воду. В настоящее время принято разделять несколько разновидностей такого оборудования, которое с успехом применяется для различных работ. Вы можете как приобрести нужные вам вибраторы для бетона в строительных магазинах, так и изготовить их самостоятельно из подручного электроинструмента.

Как сделать самому вибратор для бетона

Вибратор, пригодный для домашнего строительства, можно изготовить самому на основе мощной электрической дрели или перфоратора. В качестве гибкого привода следует использовать стальной трос. Чтобы собрать вибронасадку, понадобятся следующие детали:

отрезок трубки из нержавеющей стали длиной 50 см, внешним диаметром 55 мм, толщиной стенки 1,5 мм;
роликовые подшипники с внешним диаметром 52 мм, например, марки 12304 или NF304 размерами 52х20х15 мм – 2шт;
металлический круг длиной 55 см, диаметром 20 мм;
металлический квадратный прут длиной 40 см и сторонами по 2,5 см;
железная крышка с внутренним диаметром 55 мм для заглушки торцевой стороны трубки;
стальной трос диаметром 15 мм и длиной до 1 м с заваренными концами;
рукав из ПВХ трубки внутренним диаметром 55 мм и длиной, равной длине троса.

Чтобы получить рабочий вал – эксцентрик, нужно приварить к металлическому круглому стержню по всей длине квадратный прут, отступив от одного конца не менее 15мм в качестве посадочного места для подшипника. Далее следует выполнить сборку агрегата в следующем порядке:

вдеть рабочий вал в нержавеющую трубку и с обоих концов забить наполненные смазкой подшипники. Они должны входить туго без перекосов и полностью находиться внутри трубки. В результате вал должен свободно проворачиваться от руки, не выступать за пределы корпуса с рабочего торца;
рабочий торец трубки заглушить крышкой, посадив её на эпоксидный клей или герметик;
на свободном торце вала по центру просверлить отверстие глубиной и диаметром 15 мм. Для укрепления троса в этом отверстии нужно высверлить другое отверстие перпендикулярно оси вала на расстоянии 7 мм от его торца диаметром 4 мм и нарезать там резьбу под зажимной винт. Укрепить один конец троса на валу с помощью зажимного винта;
надеть на трос и открытый конец трубки ПВХ шланг (рукав). Он должен надеваться туго и плотно и с некоторым запасом в 5-6см перекрывать место соединения. Усилить соединение рукава с трубкой можно с помощью стяжного хомута;
другой конец троса укрепить в патроне дрели. После этого инструмент готов к работе. Для защиты корпуса вибратора от химически агрессивного цементного раствора, действие которого под действием вибрации только усиливается, можно надеть на него резиновый или пластиковый чехол.

Видео: Вибратор глубинный для бетона своими руками

Для эффективного действия вибратора следует выполнять следующие требования по его использованию:

погружать булаву в бетон плавно с небольшим наклоном до максимальной глубины;
держать погружённым в одном месте в течение 20-30 секунд (зависит от пластичности и состава бетона), пока поверхность места погружения не покроется цементным молочком;
вынимать булаву плавно без рывков и погружать в соседнем месте на расстоянии 1-1,5 радиуса действия (зависит от мощности аппарата, определяется визуально по образовавшейся жидкой окружности вокруг обработанной точки);
нельзя злоупотреблять вибратором и передерживать его слишком долго, так как может начаться расслоение бетонных фракций, что ухудшает качество и прочность бетона;
при монолитном возведении высоких стен рекомендуется послойное упрочнение бетона через каждые 1,5 метра толщины заливки.

Зачем нужен вибратор

Итак, как уже отмечалось, залитый раствор, даже после тщательного его перемешивания остается неоднородной массой, в которой содержится множество воздушных пузырьков. Застывшая в таком виде смесь превратиться в бетон с намного сниженными характеристиками. В частности он станет пористым, а это приведет к снижению прочности и водонепроницаемости. В результате будет нарушена жесткость всей конструкции.

Применение колебательных процессов способствует улучшению следующих характеристик:

цементный раствор утрамбовывается, что приведет к уменьшению воздушных пустот. При этом плотность увеличивается, а объем уменьшается, примерно до 30%. За счет высокой плотности, резко увеличивается прочность, как отдельных участков, так и всей конструкции;
повышается вязкость бетонной массы. Это приводит к снижению рисков расслоения;
повышается текучесть, а это приводит к более равномерной наполняемости опалубки;
повышается устойчивость бетона к растрескиванию и механическим воздействиям;
увеличивается стойкость к воздействиям негативных факторов окружающей среды: таких, как: влага, жара, низкие температуры и ее резкие перепады;
за счет уплотнения смесь намного быстрее отвердевает и застывает. Это достигается тем, что с вытеснением воздушных включений из раствора удаляется вода.

Таким образом, уплотнитель просто незаменим при бетонных работах. Бетонный вибратор чаще всего применяется, как профессиональный инструмент, при монолитном строительстве. Но есть образцы, которые рассчитаны на небольшие объемы работ.
