Газовые горелки для кровельных работ - своими руками, цена, устройство и виды

Что это за оборудование?

Кровельная горелка – это металлическая емкость, которая оборудована форсункой и рукояткой из дерева. Рукоятка крепится к корпусу. Стакан на горелке выполнен таким образом, чтобы избежать затухания пламени от ветра при работе. Газ подается на стакан через трубку. Используется газ пропан. В баллоне он находится под давлением. На горелке есть вентиль, что позволяет без труда подавать нужное количество газа для горения. Также можно регулировать непосредственно длину пламени.

Для того, чтобы расход топлива в газовой горелки был сбалансированным, на устройстве устанавливается редуктор. Он и позволяет регулировать расход газа. Каждая газовая горелка оборудована так, что дополнительно подсасывается воздух из окружающей среды. Чтобы запустить устройство необходимо открыть газ и поджечь его спичками и или зажигалкой.

На каждой газовой горелке имеется устройство для регулировки режимов. Большинство горелок имеют режим ожидания. Это означает, что при паузах в работе горелка переходит в экономный режим и экономит газ.

Кровельная газовая горелка изготавливается из самых прочных и высококлассных материалов, так как при работе она нагревается до высоких температур. Длина самой ручки составляет около 1 метра. Это обеспечивает удобную работу с устройством. Вес самой горелки достигает полутора килограммов.

Устройство таких горелок немного другое. Они работают на мазуте или дизельном топливе. В таких горелках топливо подается под давлением камеру, после чего оно превращается в распыленное вещество. Топливо горит ровным пламенем. Оно также поджигается спичками или зажигалкой. Преимущество дизельного устройства заключается в том, что, в отличие от газовой горелки, с ним можно работать при холодных погодных условиях.

При укладке рубероида для покрытия крыши, без такого устройства, как кровельная горелка, невозможно обойтись. Так укладываются современные наплавляемые материалы.

Итак, всю работу условно делят на несколько этапов.

Для начала готовится основание для укладки любого материала. Покрытие очищают от лишнего мусора и при необходимости ровняют стяжкой из бетона. Площадь застилается рулонным материалом. При этом соседние листы должны ложиться внахлест один на одного. Ширина наложения должна составлять 9 сантиметров минимум. Затем необходимо провести разметку и назад свернуть рулоны, предварительно закрепить их у основания крыши при помощи горелки.

Горелку используют для того, чтобы нагревать нижнюю часть рулона и медленно раскатывать его по покрытию. Необходимо прижимать материал к основанию поверхности.

Придавливают материал с помощью ручного катка

Важно не оставлять воздуха под слоем рубероида. Недопустимы складки

В конце концов, все швы прогреваются горелкой кровельной. После того, швы еще раз прокатываются.

Нужно знать, что работать с использованием газовой горелки на улице можно только тогда, когда температура воздуха не составляет ниже 15 градусов ниже ноля. Если температура ниже 15 градусов, то используется горелка, которая работает на дизельном топливе или мазуте. Стоит отметить, что как газовые горелки, так и работающие на дизельном топливе отлично адаптированы к работам в не самых благоприятных климатических условиях.

Самая качественная горелка позволяет за один рабочий день проложить до 600 метров рубероида. При этом качество работы будет довольно высоким. Такое хорошее оборудование должно позволить работать горелке даже сильном ветре без задувания. Все работы ведутся под открытым небом на улице.

Изготовление форсунки своими руками

Перед тем, как начать эксплуатацию изделия, изготовленного в домашних условиях своими руками, нужно пройти следующие процедуры:

Горелка должна пройти проверку качества в местном офисе Ростехнадзора согласно регламенту, установленному в Федеральном законе о безопасности зданий и сооружений от
После этой проверки необходимо получить сертификат Ростехнадзора о пригодности горелки к эксплуатации.

Для того, чтобы приступить к изготовлению форсунки, нужны следующие материалы:

Вентиль, который послужит для регуляции подачи топлива устройством. Для подачи газа в горелку нужно пользоваться вентилем, установленным на источник газа.
Стальная труба. Желательно, чтобы она имела толщину до 2 мм и длину до 100 мм.
Стальной колпачок для изготовления дозатора топлива. Можно использовать также жиклёр с паяльной лампы.
Стальная ручка. Она может быть сделана из обычного штуцера.
Резина для обкладки ручки.
Проволока. Она будет использована при сварке.

А также понадобятся следующие инструменты:

Сварочный аппарат.
Болгарка для резки деталей.

Для кустарного изготовления предпочтительна атмосферная форсунка из-за простоты её конструкции. Порядок действий таков:

Сначала накручивается колпачок на вентиль. Например, если используется стандартный вентиль ВК-74, то колпачок имеет коническую резьбу.
Затем, путём обрезки болгаркой имеющейся стальной трубы до необходимых размеров, изготавливается сопло будущей форсунки — её основа.
Далее, сопло приваривается к колпачку с использованием проволоки. При этом колпачок и сопло не должны соприкасаться.
Устанавливается пьезоэлемент, который нужен для активации устройства.

После этого, изделие готово к монтажу.

Внимание! Для установки системы подачи горючего в печку из системы центрального отопления необходимо специальное оборудование и опыт работы с газовыми системами

Какая качественнее: профессиональная или бюджетная?

Итак, профессиональные подрядчики закупают обычно дорогие профессиональные газовые горелки, которые надежны и безопасны в использовании. А вот домашнему умельцу для оборудования и ремонта крыши собственного дома подойдет и небольшой удобный инструмент без дополнительных притязаний. Будет ли хуже качество работы? Вовсе нет! Просто такая газовая горелка не подходит для промышленных работ, где ее используют едва ли не каждый день и где на первом месте – бесперебойность процессов и абсолютная безопасность.

Не приемлема также такая ситуация, когда бригада выезжает на новый объект (и, конечно же, сроки обязательно горят), а горелка – с дефектом. Нет ни времени, ни резерва для того, чтобы все останавливать и выезжать закупать новое оборудование. Тогда как при аккуратном обращении в руках у домашнего мастера даже самый китайский агрегат прослужит верой и правдой не один десяток лет. Особенно, если его использовать не чаще, чем раз в сезон.

И в итоге что при работе с массивной профессиональной горелкой, что с обычной, вы получите одинаковый результат. Но какой бы дорогой и профессиональной не была газовая горелка, перед каждым использованием обязательно проверяйте ее соединительный шланг, герметичность мест соединений и засорение мундштука. Подобные проблемы встречаются не часто, но, если пропустить какой-то дефект, есть риск серьезных последствий.

Хотя, если у вас появилась идея приобрести самую дешевую «зажигалку» (сколько там крыше гаража надо?), то мы поспешим вас отговорить. Дело в том, что если у газовой горелки окажется слабый редуктор, то толку от огня будет не больше, чем от той же паяльной лампы. Работа будет идти крайне медленно – пока нагреете одну часть листа, вторая уже успеет остыть. В итоге вам просто придется снять редуктор и работать без него на свой страх и риск.

Краны и прочая арматура

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

Другим полезным дополнением для газопровода может послужить расходомер. Его включение в цепь транспортировки поможет своевременно среагировать на исчерпание смеси в баллоне и провести его замену. Прибор учёта не должен обладать выдающейся точностью, необходимой для контроля за расходом газа в магистральных сетях, достаточно будет устройства стоимостью до 2 тыс. рублей.

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

Горелка газовая: цена и характеристики некоторых популярных моделей

Газовоздушные горелки для кровли – самые безопасные инструменты. Они просты в применении, легки, способны создать пламя достаточно большой мощности. Современные производители предлагают модели, которые работают без кислорода:

ГГ-2 – пропановая горелка для крыши. Это оптимальный вариант для мастеров, которые выполняют ремонтные работы собственноручно. Отличается приемлемой стоимостью;
ГГ-2У – устройство, похожее на предыдущий вариант, но данная модель характеризуется укороченным вариантом газоподающего шланга для газовой горелки. Такое приспособление идеально подходит для выполнения работ в труднодоступных местах кровли, а также для проклейки стыков;

Перед покупкой горелки важно прочитать характеристики модели и проверить сертификаты качества

ГГ-2С – модель, которая относится к профессиональным инструментам, работает на пропане. Главное преимущество приспособления заключается в том, что прибор можно использовать даже при сильном ветре. Устройство оснащено двумя вентилями и состоит из двух корпусов, благодаря чему проще управлять режимами работы устройства;
ГГС1-1,7 – универсальная конструкция, которая, несмотря на небольшой размер и вес, характеризируется высокой степенью производительности. Устройство можно использовать лишь на ровных горизонтальных участках;
ГГК-1 – эта горелка тяжелее предыдущих конструкций, оснащена очень прочным стаканом. Данная модель подходит для обжига старой краски, деревянных поверхностей, а также для выполнения гидроизоляционных работ. Топливо подается с помощью специального рычага.
ГГС1-1,0 применяется для мелких работ незначительных объемов. Оптимально используется на крышах с большим углом наклона;
ГГС1-0,5 употребляется при несущественных ремонтных работах. Характеризируется модель небольшим расходом топлива;
ГГС4-1,0 состоит из четырех раструбов, благодаря которым выполняется одновременный прогрев всего рулона сразу. Применение такого варианта позволяет повысить производительность труда и сэкономить топливо;

Газовоздушные горелки для кровли считается самым безопасным инструментом

ГВ-3 – пропановая горелка, предназначенная для сваривания и даже ручной пайки металла. Диаметр стакана составляет 5 см;
ГВ-111Р используется для плавки битумных материалов, обжига слоя краски.
ГВ-550 и ГВ-900 – очень удобные в применении конструкции, которые отличаются друг от друга лишь максимальной длиной пламени. Первая модель больше подойдет для выполнения задач в точках стыка кровли, а второй прибор позволяет проводить работу стоя в полный рост, так как длина факела доходит до 90 см;
ГВ 500 используется для выполнения наплавляемых работ во время укладки кровельных материалов. Данная модель с легкостью расплавляет битум. Температура пламени газовой горелки ГВ 500 составляет 300 °С;
ГВ-850 – горелка, имеющая особый вентиль, благодаря которому можно с высокой точностью регулировать количество подачи технического газа из баллона. Также здесь установлен рычаг, с помощью которого мастер корректирует длину факела. Данная газовая горелка работает не на чистом пропане, а на смеси, в составе которой содержится технический кислород. Цена газовой горелки для кровли ГВ-850 – 1700-2200 руб.

Как видим, выбор газовых горелок очень широк, а где купить горелку: в магазине или на сайте – зависит от желаний покупателей. Главное – прочитать характеристики модели и проверить сертификаты качества на изделие.

Газовые горелки просты в применении, легки, способны создать пламя достаточно большой мощности

Газовая горелка для кровельных работ: особенности и применение

November 20, 2013

Газовая горелка для кровельных работ – это специализированный прибор, который используется при обработке крыш многоэтажных или частных зданий разного назначения. Ее основной задачей является наплавление рулонных материалов, разогрев поверхности и ее просушка, плавление битумных составов, а также иные разнообразные виды работ, где имеется необходимость в нагреве поверхностей.

Газовая горелка для кровельных работ производится из материалов высокого качества, так как в процессе ее эксплуатации температура обрабатываемой поверхности может достигать четырехсот градусов. Обычно стакан прибора делается таким, чтобы при работе не происходило затухание пламени из-за ветра. Рукоятку делают из прорезиненного материала или из древесины твердых пород. Длина устройства обычно не превышает метра, а его вес может достигать полутора килограмм. Расходование пропан-бутановой смеси при этом различно и зависит в основном от давления, с которым осуществляется работа. Если оно достигает одной атмосферы, то расход составляет два-три кубометра газа в час. При давлении в три атмосферы этот показатель увеличивается до пяти-шести. Температура огня достигает 1000-1200 градусов Цельсия, а длина факела может составлять 300-500 миллиметров.

Чтобы горелка газовая для кровли потребляла меньше пропан-бутановой смеси, ее часто используют вместе с пропановым редуктором. Он предназначен для регулировки расхода газа и стабилизации его потока, из-за чего удается достичь 30% экономии топлива. Стоит учитывать, что кровельная газовая горелка может быть использована только при температуре воздуха более 15 градусов Цельсия. Типовой прибор изготовлен так, что смесь топлива подается в него принудительно, используя в своей работе атмосферный воздух. Горелку можно поджечь при помощи зажигалки или спички. Нажатие на рычажный клапан позволяет установить требуемую мощность факела огня. Производители предусмотрели и контроль интенсивности горения. Можно осуществить перевод горелки в дежурный выжидательный режим, что позволяет существенно сэкономить топливо.

Качественная и хорошая газовая горелка для кровельных работ должна иметь стойкую защиту от ветра, мощное пламя, правильно изготовленный стакан и форсунки. Должен присутствовать надежный мундштук, имеющий на сопле дозатор. Если выбрать именно такой прибор, то у вас будет возможность качественно и быстро произвести все необходимые кровельные работы, а также гидроизоляцию.

Современная газовая горелка для кровельных работ не нуждается в постоянном контроле над расходом топлива. У многих моделей в оснащении имеется специальное устройство, которое регулирует этот показатель, а также устанавливает рабочий режим. Благодаря этому удается снизить ненужный расход газа. Подсос свежего воздуха предназначен специально для того, чтобы поддерживать горение в оборудовании. На рынке на данный момент представлено очень много типоразмеров горелок, различающихся способом подачи топлива и конструктивными особенностями.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

Газовый жиклёр с диаметром проходной части сопла 0,8 мм. Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.
Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см. Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.
Деревянная или пластиковая рукоятка. Широкий выбор вариантов. Должно быть красиво и удобно.
Стакан – является корпусом горелки и ограждает зону горения. Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.
Регулирующий вентиль. Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.
Газовый баллон, редуктор, гибкий шланг. Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

В трубке газовой магистрали с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
К этой же стороне трубки снаружи прикрепляем стакан. Используем три распорки из подручного материала.
В рукоятке просверливаем отверстие, вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
Выход регулирующего крана соединяем с концом магистрали, выступающим с задней части рукоятки.
Вход регулирующего крана подключаем к гибкому шлангу, фиксируем хомутом.
Соединяем второй конец гибкого шланга, редуктор, газовый баллон.
Подаём газ, ожидаем пока газ вытеснит воздух, находящийся в шланге.
Поджигаем, регулируем необходимую длину пламени.

Принцип работы горелки

Вне зависимости от конкретного типа все горелки функционируют по единому принципу. Газ подается из баллона по маслостойкому армированному резиновому шлангу. Постоянные значения давление обеспечивает редуктор, при желании параметры могут регулироваться специальным болтом на верхней крышке устройства. Объем топлива регулируется краном. Резиновый шланг надевается на металлическую трубку горелки и плотно прикручивается хомутом. Горелка имеет специальные отверстия по всему периметру, сквозь них поступает воздух для смешивания с газом.

Горелка газовая для кровельных работ

Пламя поджигается и металлическим соплом направляется на нужный участок. Старые образцы грелок поджигаются ручным способом спичками или зажигалками, современные модели имеют пьезоэлементы для удаленного и безопасного розжига.

Конструкция горелки обеспечивает стабильный поток пламени, оно не задувается даже очень сильными порывами ветра. Такие горелки применяются не только во время выполнения кровельных работ. Без них не обходится герметизация металлических трубопроводов, некоторые дорожные работы и т. д.

Применение кровельной горелки

Какие преимущества имеет современная горелка промышленного изготовления?

Небольшая масса. Вес устройства не превышает 1,5 кг, что существенно облегчает работы. Рука кровельщика не устает, он имеет возможность с одинаковой скоростью разогревать битум. Достигается оптимальная температура всей площади, повышается качество покрытия кровли, увеличивается производительность.
Кран подачи газа и редуктор позволяют плавно регулировать интенсивность пламени. Факел изменяется без остановки работы устройства, мастер принимает решение по ходу укладки с учетом фактического состояния старой поверхности плоской крыши.
На самых современных моделях есть специальные приспособления, исключающие прямой контакт разогретой горелки с рулонными материалами или основанием. Прикасания очень горячей горелки к мембранам могут вызывать полное нарушение их герметичности, что считается браком. Такие участки необходимо ремонтировать, а это отнимает время и финансовые средства.

Виды промышленных газовых горелок

Технические параметры устройств зависят от их назначения, надо выбирать ту, которая наилучшим образом подходит для конкретной работы.

Вид газовой горелки	Назначение и краткое описание
ГГ-2	Относится к классу малых, имеет небольшую длину и диаметр сопла. Применяется для облегчения наплавления гибкой кровли в труднодоступных местах. Расходует небольшое количество газа.
ГГ-2С	Модернизованное устройство с улучшенными параметрами горения. Для расширения сферы использования комплектуется запасными горелками различного диаметра и длины. Мастер имеет возможность по мере необходимости менять их для достижения требуемых температур нагрева битума.
ГГК1	Прочный корпус, используется профессионалами. Может выдерживать длительный цикл, не боится перегрева. Усиленная горелка имеет повышенную массу – это относится к недостаткам устройства.
ГГС1-1,7	Сопло расположено на большом расстоянии от ручки управления – облегчаются работы, можно принимать наиболее удобное положение тела. Кран регулировки подачи газа выполнен из износостойких материалов, сальники полностью исключают протечки газа, что существенно повышает безопасность выполнения кровельных работ.
ГВ	Выпускаются модели ГВ-900 и ГВ-550. Отличаются длиной, первая модель имеет размеры 90 см, вторая 55 см. Во время наплавления кровли можно менять агрегаты с учетом расстояния до основания.

Горелка газовоздушная инжекторная ГГ-2у

Если газовая горелка изготовлена лицензированным предприятием, то она полстью отвечает существующим нормативным документам по безопасности. Настоятельно не рекомендуется приобретать дешевые подделки, воспламенение агрегатов во время производства работ становится причиной очень тяжелых ожогов.

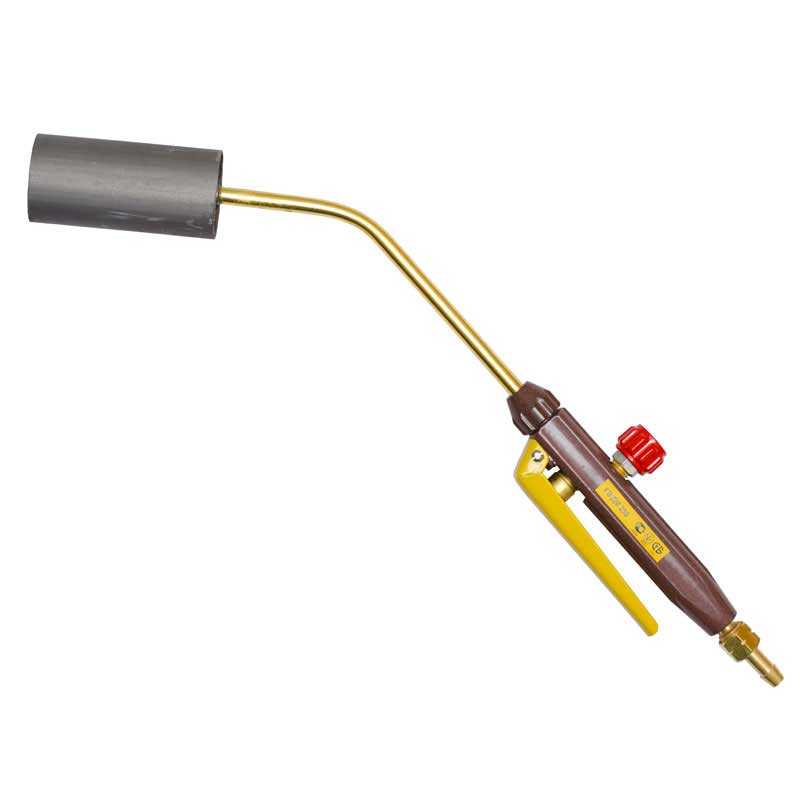

Горелка газовая курковая ГГК1 ULTRATurbo

Правила безопасности при работе с газовыми горелками для кровли

При эксплуатации газовых горелок необходимо строго соблюдать правила безопасности.

Для проведения кровельных работ надо переодеться в особую спецодежду и обувь с нескользящей подошвой. Понадобятся также некоторые дополнительные приспособления: ходовые мостики, пояс и т. д.

До начала проведения работ надо провести тщательный внешний осмотр, чтобы убедиться в полной исправности газовых горелок, баллонов, соединительных шлангов.

В ходе эксплуатации газовой горелки на рабочем месте может находиться только один газовый баллон. В течение работы надо внимательно следить за сохранением герметичности соединения баллонов и редукторов со шлангами.

Во время поджигания горелки нельзя стоять перед соплом. Направление пламени горелки должно быть таким, чтобы оно не задевало находящихся поблизости людей, баллон с газом и соединительные шланги.

В процессе работы с наплавляемыми материалами надо следить за тем, чтобы они не перегревались и не воспламенялись. Нагревая материал с помощью данного устройства, надо добиваться того, чтобы расплавлялась лишь нижняя часть полотна. Нельзя допускать того, чтобы размягчалась вся толща материала.

Поджигание горелки нельзя осуществлять от нечаянно загоревшихся предметов. С этой целью можно использовать только спички или зажигалку.

При эксплуатации пропановой модели горелки вентиль приоткрывается не на полный оборот, а наполовину. Подождав несколько секунд, смесь можно поджигать, после чего перейти к регулировке длины пламени.

Рабочий с зажженной горелкой в руках не имеет права выходить за границы рабочего места или подниматься по лесам.

Газовую горелку тушат в два этапа:

перекрывают подачу газа;

опускают блокировочный рычаг.

При кратковременном перерыве в ходе работы горелку нужно потушить. Если намечается более длительный перерыв, то подача газа должна быть прекращена на баллоне.

При засорении входных каналов мундштуков прибор нельзя эксплуатировать, поскольку могут возникнуть обратные удары и хлопки.

Если все же обратный удар возник или горелка перегрелась, необходимо немедленно прекратить работу и перекрыть газ на баллоне. Сам прибор следует охладить, погрузив в емкость с водой.

Газовая горелка – устройство, которое необходимо для проведения некоторых типов кровельных работ.

По своей сути газовая горелка – это стакан из металла с форсункой и рукояткой.

Есть много разных моделей кровельных горелок. Выбор производится в соответствии с типом осуществляемых работ.

При использовании горелки можно регулировать количество подаваемого газа, длину пламени и расход топлива.

При работе с газовой горелкой надо строго следовать инструкции и соблюдать правила безопасности.

Как осуществляется процесс наплавления рубероида с помощью газовой горелки можно посмотреть на видео.
