Как пользоваться индикаторной отверткой-тестером

Применение инструмента

Существует несколько основных работ, которые позволяет выполнить подобная отвертка. Чаще всего применяется она для проверки работоспособности розеток и выключателей. Также очень часто она позволяет выполнить проверку исправного состояния различных удлинителей совершенно безопасно.

Более того, проверять таким фазоопределителем можно не только наличие фазового напряжения, но наличие заземления. Чтобы осуществить подобную проверку, необходимо рабочим жалом инструмента прикоснуться к контакту фазы розетки. Такой контакт выполняется в виде медной полоски, которая располагается рядом с входными отверстиями для вилки.

Индикаторная отвертка используется для проверки работоспособности выключателей и розеток.

Если загорание светового элемента не произошло, значит, заземление работает. Противоположная ситуация говорит о том, что заземление «пробито», следовательно, необходимо выполнить проверку всей электропроводки.

Очень часто с помощью ручного тестера можно определить фазу на люстре или других световых приборах. Фазовые токи должны находиться на внутренних контактах и ни в коем случае не на резьбе. Если возникла обратная ситуация, то пользоваться таким световым прибором нельзя, чтобы избежать замыкания всей проводки.

Проверка подачи тока в подобной ситуации должна выполняться крайне осторожно, поскольку одновременное касание обоих контактов приведет к возникновению короткого замыкания всей цепи. Также подобные отвертки можно применять тогда, когда наблюдается потеря напряжения в сети, которая может происходить вследствие переходов лишних токов на любой бытовой прибор

В этом случае необходимо подключить этот прибор и установить на его корпус жало прибора. Тусклое свечение светового диода будет свидетельствовать о присутствии утечки. Если же, наоборот, свет стал намного ярче обычного, значит наблюдается прямое подключение фазы на корпус. В обоих таких случаях световой прибор следует немедленно отключить и подвергнуть его ремонту

Также подобные отвертки можно применять тогда, когда наблюдается потеря напряжения в сети, которая может происходить вследствие переходов лишних токов на любой бытовой прибор. В этом случае необходимо подключить этот прибор и установить на его корпус жало прибора. Тусклое свечение светового диода будет свидетельствовать о присутствии утечки. Если же, наоборот, свет стал намного ярче обычного, значит наблюдается прямое подключение фазы на корпус. В обоих таких случаях световой прибор следует немедленно отключить и подвергнуть его ремонту.

Пользуемся мы таким инструментом в повседневной жизни не очень часто, но возникают моменты, когда его наличие просто необходимо.

Поскольку любые неосторожные движения при работе с электричеством могут привести к печальным последствиям.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

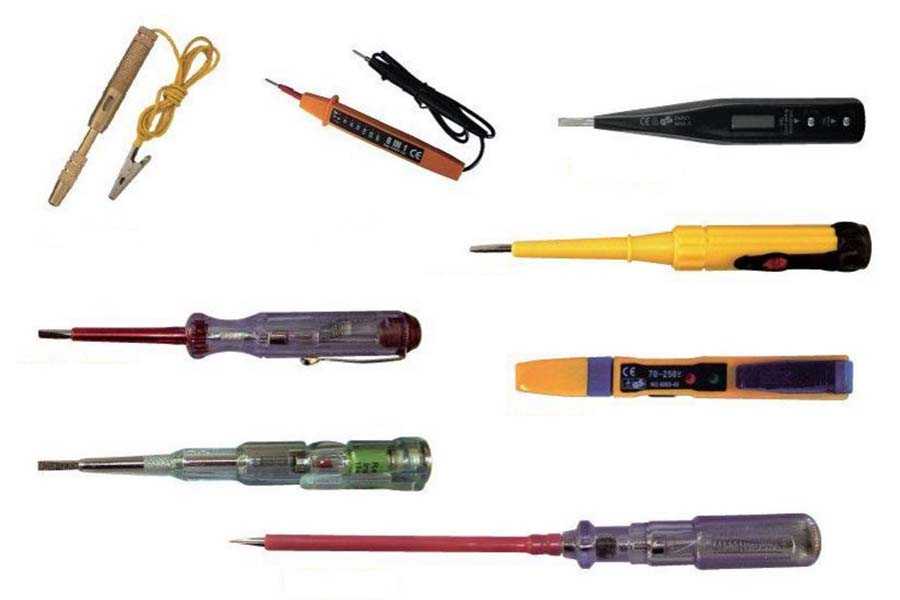

Виды индикаторных отверток и их устройство

У этого не слишком сложного устройства множество названий. Одни более распространены, другие — менее. Вот, те названия, которые можно встретить :

  • отвертка-тестер;
  • индикатор напряжения;
  • фазометр или измеритель фаз;

    Как работать индикаторной отверткой зависит от ее типа

  • отвертка электрика;
  • отвертка-пробник;
  • отвертка для проверки электричества (фаз);
  • электропробник.

Возможно, есть и другие названия — это прибор хоть и несложен и стоит немного, полезен как для профессионалов, так и для любителей. С его помощью можно определить наиболее распространенные повреждения, проверить целостность проводов и работоспособность радиоэлементов.

Простейший инструмент с неоновой лампочкой

Главной функцией данного устройства является проверяемое напряжение, то есть наличие или отсутствие фазы. Из-за этого прибор получил другое название и известен, как электрический пробник.

Устройство такой индикаторной отвертки состоит из щупа, резистора мощностью 1 Мом, неоновой лампочки, пружины и контактной кнопки, расположенной в торце рукоятки.

Работа инструмента происходит следующим образом:

  1. При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
  2. Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
  3. После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
  4. При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Недостатком этого инструмента считается высокий уровень индикации, начинающийся от 60 вольт. При меньшем напряжении такая отвертка становится бесполезной. Кроме того, она не позволяет выявить обрыв провода, а определяет лишь сам факт наличия фазы.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

  • выполненный из пластика остов (корпус рукоятки);
  • металлическое «жало»;
  • встроенный в корпус токопроводящий контакт и лимитирующий резистор;
  • пружина;
  • неоновый либо светодиодный индикатор;
  • контактная пластина.

Разновидности

  1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
  2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

  • выполненный из пластика остов (корпус рукоятки);
  • металлическое «жало»;
  • встроенный в корпус токопроводящий контакт и лимитирующий резистор;
  • пружина;
  • неоновый либо светодиодный индикатор;
  • контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

  • определитель фазы;
  • определять обрыв цепи;
  • позволяет найти место повреждения в проводнике;
  • определять полярность источников постоянного тока;
  • при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсной тип индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы определяют только наличие напряжения в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Схема индикаторной отвертки: основные элементы прибора

Инструмент имеет небольшие размеры, форму, удобную для захвата ладонью. К основным элементам, составляющим конструктивное устройство индикаторной отвертки, относятся:


Элементы индикаторной отвертки: пластиковый корпус, жало, резистор, лампочка.

  • пластиковый корпус, состоящий из рукоятки и наконечника, в последнем размещается жало;
  • резистор;
  • индикаторная лампочка (светится при напряжении, превышающем 50 вольт);
  • металлическая пружина для выдвижения жала;
  • металлическая пластина для обеспечения контакта с телом человека.

Выше перечислены основные детали, которые характерны для простейших приборов. Чтобы понять, как пользоваться отверткой-тестером, следует изучить устройство инструмента, которое может отличаться в зависимости от типа изделия. Например, промышленностью выпускаются приборы со светодиодными лампами, звуковой индикацией, с дополнительной платой, обеспечивающей переключение разных режимов.

В конструкции может отсутствовать пружина. У такого устройства жало не уводится в корпус и не выдвигается, а имеет постоянное положение и закрывается колпачком во время хранения прибора. Если питание индикатора осуществляется при помощи батареек, в корпусе есть дополнительный отсек. Некоторые модели оснащены держателем, подобным тому, что имеется на ручках для письма. Эта деталь значительно упрощает перенос прибора.

На заметку! При выборе отвертки стоит учесть, что индикация будет более заметна у устройства со светлым или полупрозрачным корпусом, особенно если прибор применяется в хорошо освещенном помещении.

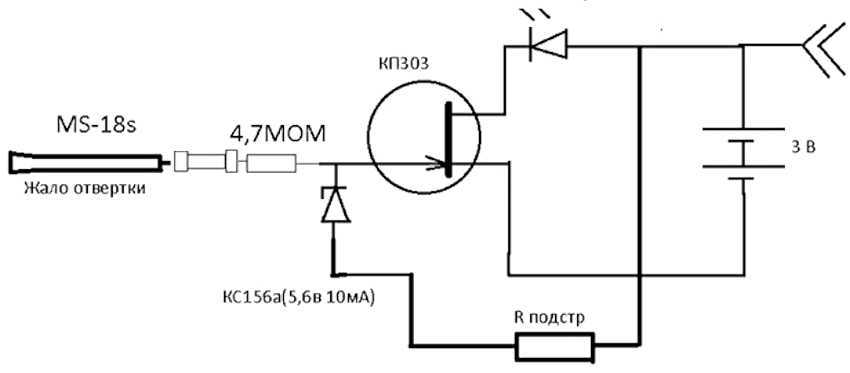

Стандартная схема применяемая в большинстве индикаторных отверток.

Устройство и принцип действия

Зачем же превозмогать детские и вполне обоснованные страхи и вставлять в розетку изделие, очень похожее на обычную отвёртку? Для того чтобы проверить её исправность и продумать дальнейший план действий: приступить к ремонту своими руками или вызвать квалифицированного электрика.

Ремонт розетки, не прошедшей проверку индикаторной отвёрткой

Вы можете задать по этому случаю справедливый вопрос: «А если шарахнет?» Нет, не шарахнет.

Всё дело в особенности её устройства, которое имеет следующий вид:

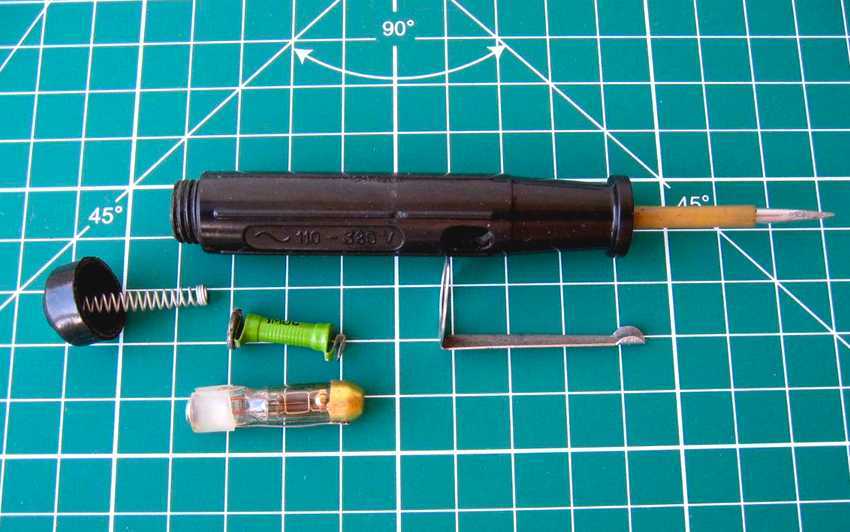

Устройство классической индикаторной отвёртки

  • Жало является контактной частью приспособления. Именно его следует вставлять в розетку, или прислонять к оголённым проводам;
  • Резистор обладает очень высоким сопротивлением, благодаря которому вам не опасен попадающий на жало электрический ток;
  • Неоновая лампа – это непосредственно сам индикатор, который в случае наличия напряжения в обследуемом объекте начинает светиться;
  • Пружина улучшает контакт с контактной пластиной;
  • Контактная пластина. А вот тут самое интересное: контактирует с вашим пальцем. То есть, по сути, следовало бы добавить в схему устройства ещё один элемент: вас!

Именно человеческое тело замыкает цепь при применении рассматриваемого инструмента

Таким образом, принцип работы индикаторной отвертки довольно-таки прост:

  • Ток с запитанного элемента проходит по приставленному щупу;
  • Затем «врезается» в резистор, сопротивление, которого составляет более 0,5 мОм. Такой барьер ослабляет силу тока до безопасного для человеческого организма уровня;
  • И зажигает неоновую лампочку, демонстрируя тем самым наличие фазы и исправность проводки.

Принцип действия и виды индикаторов

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.

Простая индикаторная отвертка

Устройство обычного пробника в виде отвертки довольно простое:

  • Жало выступает в роли проводника;
  • К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
  • Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
  • Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.

Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:

  • Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
  • При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.

Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке

После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность

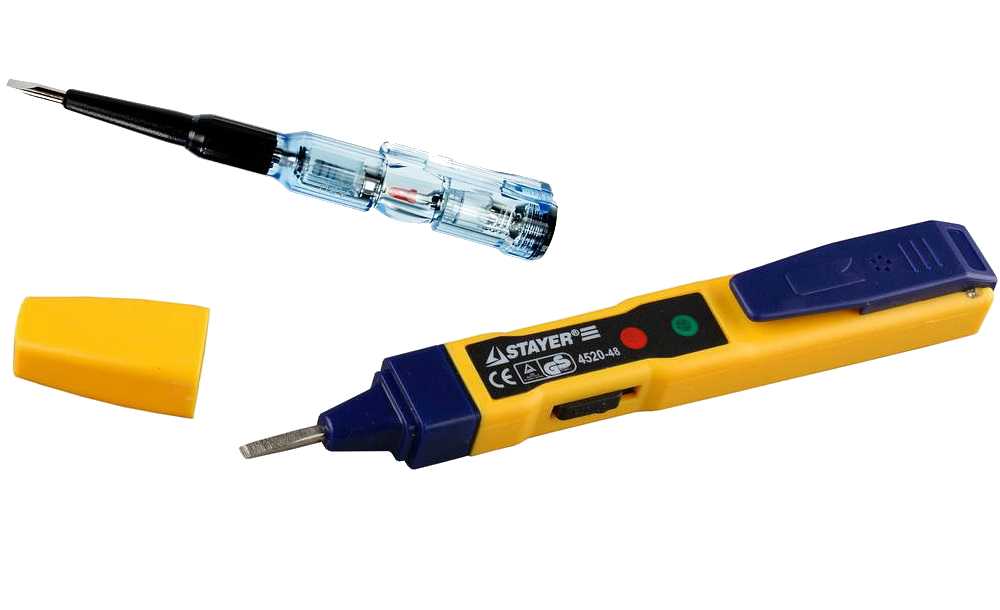

Отвертка с батарейкой

Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:

  • Найти фазу и ноль в проводах под напряжением;
  • Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
  • Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.

Универсальный пробник

Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

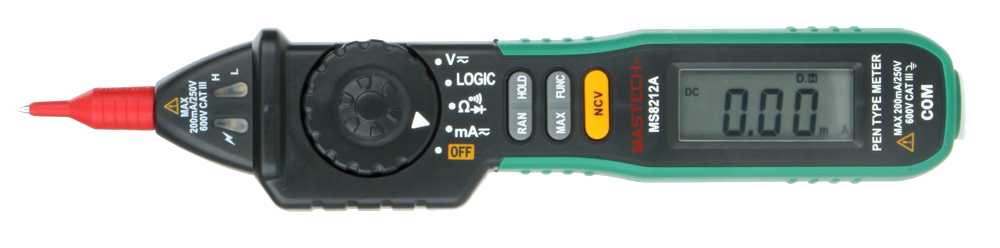

Универсальный тестер производства MASTECH

  • Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
  • В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
  • Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.

Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.

Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
