Внешний обогрев крыши дома

Монтаж системы антиобледенения крыши — материалы

Для монтажа системы анти-лед вам понадобятся следующие материалы:

трехжильный кабель питания 220В – ВВГ

щиток под аппаратуру управления

автоматика (полная комплектация будет приведена ниже в схемах)

кабель КВВГ

Это контрольный кабель, которым будут подключаться датчики.

датчики – осадков, влажности, температуры

защитные распредкоробки

Они должны иметь степень защиты IP55.

лента монтажная для крепления кабеля обогрева

оцинкованный тросик или цепь

крепежные клипсы

сам резистивный нагревательный кабель

С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.

Тут же вымеряется спуск в водосток и монтируется тросик.

Сколько кабеля нужно — метраж и мощность?

Как подсчитать нужный метраж кабеля? Для этого умножьте на два общую длину желоба и сливной трубы (при монтаже двух ниток обогрева).

После чего рассчитайте высоту укладки кабеля на крыше и прибавьте расстояние от конца кровли до дна желоба.

С учетом рекомендуемого шага укладки в 10-15см вы и получите длину нагревательной секции и всей системы анти-обледенения.

Ошибка №3

Не забывайте, что излишки кабеля — это такой же недостаток, как и нехватка длины.

Какой мощности выбирать кабель? При ширине желоба до 15см достаточно будет проложить одну нитку мощностью в 30-40Вт/м.

Ошибка №4

При использовании кабеля менее 30Вт/м вы столкнетесь с серьезными проблемами. Система просто не будет справляться со своими задачами при определенных температурах и обильных осадках.

Если другой мощности не нашли, закладывайте большее количество ниток.

Для желобов шире 15см потребуется уложить две нитки кабеля. Мощность та же самая – 30-40Вт/м.

Давайте рассмотрим весь цикл монтажа системы обогрева кровли и подключение автоматики для дома с крышей, имеющей плохую теплоизоляцию. То есть, когда требуется выполнить антиобледенение не только водостоков, но и самой крыши.

Технология монтажа системы обогрева

Зоны прокладки греющего кабеля

Прокладывать нагревательный кабель следует в местах схода талой воды и на участках образования наледей:

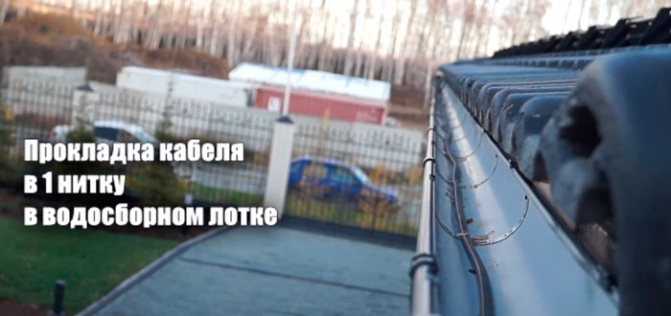

По всей длине водосточных желобов протягивают по одной или несколько нитей. Погонная мощность кабеля в зависимости от диаметров элементов водосточной системы выбирается от 200 до 300Вт на квадратный метр.

Схема прокладки системы кабельного обогрева водостока и крыши

  • В водосточных трубах. Обогрев воронок и выходных частей труб требует дополнительного усиления. Обычно в трубах прокладывают две линии кабеля мощностью по 20-30 Вт на погонный метр в зависимости от диаметра труб.
  • В ендовах кровли кабель укладывают вверх и вниз. Протяженность укладки выбирают минимум в 1 м от начала свеса, но лучше на 2/3 всей длины ендовы. Расчетная мощность составляет 250-300 Вт на квадратный метр ендовы.
  • Для профилактики образования наледей на карнизе кровли выбирают схему укладки кабеля «змейка». Подобная схема обогрева предполагает прокладку кабеля по кромке карниза. При этом шаг змейки на жестких кровлях выбирается кратным рисунку, а на мягких – в зависимости от потребляемой мощности на квадратный метр (35-40 см). Высоту треугольника «змейки» выбирают так, чтобы обогреваемая поверхность не имела зон холода, на которых может образовываться наледь.
  • По капельнику на линии отрыва воды. 1-3 нити кабеля в зависимости от конструкции капельника.

Пошаговая инструкция по обустройству кабельной системы обогрева водостока и кровли

Монтаж обогрева водостоков и кровельных карнизов осуществляется согласно следующим правилам:

  1. Крепить кабель в водосточных желобах рекомендуется с использованием специальной монтажной ленты поперек желоба полосами. Срок службы монтажной ленты тем больший, чем больше ее толщина. Шаг установки полос ленты составляет 0,25 м для резистивного кабеля и 0,5 м для саморегулирующегося. Фиксируют ее на желобе чаще всего заклепками, после чего обрабатывают места их установки герметиком.
  2. В водосточных трубах кабель крепится с помощью термоусаживаемой трубки или монтажной ленты. Если высота труб превышает 6м, кабель лучше дополнительно прикрепить к металлическому тросу в изолирующей оболочке для переноса на него несущей нагрузки.
  3. В отмете трубы и воронке греющий кабель крепят монтажной лентой с заклепками.
  4. К кровле крепление кабеля осуществляется с помощью монтажной ленты на герметик.

Правила монтажа саморегулирующегося греющего кабеля с оплеткой (если кабель без оплетки – пункты 2 и 6 следует исключить)

  1. Порядок монтажа кабельной системы обогрева предполагает осмотр места установки, на котором не должно быть острых краев и сторонних предметов, способных повредить кабель.
  2. Кабельные секции проверяются на соответствие их длины зонам обогрева.
  3. По необходимости секции отрезают до нужных размеров, муфтируют, раскладывают и закрепляют.
  4. Устанавливают монтажные коробки, прозванивают и замеряют сопротивление изоляции секций.
  5. Монтируют датчики термостата, прокладывают сигнальный и силовой кабеля.
  6. Устанавливают щит управления.
  7. Замеряют сопротивление и прозванивают силовые и сигнальные кабеля.
  8. Тестируют устройство защитного отключения.
  9. Настраивают термостат.
  10. Выполняют пусконаладочные работы.

Итак, мы подробно рассмотрели, как можно организовать кабельный обогрев водосточной системы своими руками, разобрались в устройстве системы и правилах выбора ее комплектующих. Надеемся, что наши советы и рекомендации будут вам полезны, и вы сможете применить их на практике.

Зимой и когда в нашей стране царят морозы, на наших крышах образуются сосульки. Это очень опасно, поскольку они при падении могут нанести ущерб не только стоящим внизу машинам, но проходящему мимо человеку. Правильное решение, это обогрев крыши. Тогда не будет образования сосулек, и это позволит воде стекать через водостоки.

Краткое содержимое статьи:

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

  1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
  2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Обогрев водостоков

Обогрев ендов выполняется путем укладки 2-4 греющих нити на 2/3 длины ендовы (снизу). Для крепления нагревающего кабеля используются монтажные ленты и трос, закрепленный в нижней и верхней части ендовы.

Система обогрева водостоков предусматривает подбор количества ниток нагрева исходя из ширины желоба, который требуется обогреть, и удельной мощности кабеля. Также учитывается толщина водосточной трубы, материал, из которой она изготовлена, климатические условия. Для прокладки в водосточных системах рекомендуется использовать саморегулирующийся кабель.

Если монтируется резистивный кабель, необходимо исключить возможность соприкосновения ниток между собой, для чего используются специальные разделители, установленные с шагом 25-30 см.

При монтаже системы кабель следует разложить по горизонтальным водосточным лоткам, опустить в водостоки и воронки по их внутренним поверхностям

Важно правильно закрепить верхнюю часть кабеля, опущенного в водосток, чтобы лед не мог сорвать концевую муфту. Кабельный обогрев водостоков выполняется по следующей схеме :

  • нагревающий кабель укладывается спиралью в конце водостока;
  • выполняется установка защитно-оконцовочного элемента водостока;
  • в распределительной коробке соединяются питающий и нагревающий кабели;
  • греющий кабель закрепляется по краю кровли;
  • в стенке лотка сверлятся отверстия для установки штатного крепежа;
  • монтируются нитки нагрева по всей водосточной системе;
  • подвеска кабеля в трубе выполняется с использованием комплекта SLT-D.

Горизонтальные части обогревающей системы плавят снег, а благодаря чистым водостокам талая вода свободно отводится с крыши вниз.

Типы электрических кабелей для создания систем подогрева

Все кабеля, используемые для системы обогрева крыш, различаются по:

  • возможности изменения устанавливаемой длины;
  • рекомендованным участкам использования;
  • техническим характеристикам.

Классификация кабелей для обогрева крыш:

1. Бронированный кабель.

Такой тип греющего кабеля очень схож с резистивным. Отличие же состоит в механической повышенной прочности и более высокой температуре нагрева. Именно эти характеристики
позволяют производить его монтаж на кровле, относящейся к разряду эксплуатируемых, а также укладывать непосредственно на бетон. При этом конструкция греющего бронированного кабеля обеспечивает небольшую корректировку его длины, а именно прирезку от 1-2 м.

2. Резистивный кабель.

Данный материал отличается совсем невысокой стоимостью, определенной длиной секции и мощностью от 5-30 Вт/м. Благодаря таким нехитрым показателям его чаще используют для создания обогрева кровли своими руками.

Недостатки:

  • имеет равную по всей длине теплоотдачу, что иногда недостаточно для борьбы с определенными участками наледи;
  • фиксированная длина доставляет трудности при монтаже;
  • вследствие того, что мощности кабеля в некоторых местах бывает не достаточно, происходит излишняя затрата электроэнергии.

3. Зональный кабель.

Такой вид кабеля применяется в основном для водосточных труб и желобов. Как и резестивный, он имеет определенную мощность, но в отличие от него может подгоняться под нужный размер непосредственно на стройплощадке. Наиболее рациональным считается его применение в системах, которые функционируют в условиях, требующих полного отсутствия наледи.

4. Саморегулируемый кабель.

Цена такого греющего кабеля значительно выше предыдущих видов, однако его выбор будет стоить потраченных вами средств.

Преимущества;

  • имеет способность отлично подстраиваться под условия среды;
  • производить его обрезку можно на месте проводимых работ;
  • может монтироваться отрезками произвольной длины;
  • благодаря его использованию происходит значительная экономия электроэнергии.

Наиболее распространенными его модификациями являются те, которые созданы на основе полиолефина и фторопласта. Последние отличаются хорошей мощностью, повышенной устойчивостью ко многим агрессивным средам, а первые используются для обогрева кровли исключительно на основании рекомендаций производителя.

Система антиобледенения крыш

Помимо греющего кабеля в состав таких систем обязательно входят следующие элементы:

  • кровельная воронка, имеющая электроподогрев;
  • элементы снегозадержания, которые защищают кабель от повреждений;
  • непосредственно греющая часть, которая идет в комплекте с фиксаторами;
  • шкаф управления;
  • распределительная электросеть;
  • различные датчики, контролирующие температуру;
  • информационные кабели;
  • силовые кабели;
  • аппаратура защитного отключения, обесточивающая линии при нарушении качества изоляции;
  • терморегуляторы, которые специально адаптированы под установку греющего кабеля на скатных кровлях.

Процесс создания системы обогрева водостоков

Прежде чем начать установку обогрева, определяют самые уязвимые участки, которые подвергаются обледенению. Именно по ним проводят прокладку нагревательного кабеля, и все участки соединяются в одной точке, которая называется узлом.

Разделение по участкам производится с учетом конфигурации кровли и мест ее соприкосновения с другими элементами здания. Основные из них:

  • карниз, он же свес кровли;
  • ендовы (стыки 2 скатов);
  • в местах стыка крыши со стенами;
  • желоба и вертикальные водостоки.

Монтаж по свесу кровли

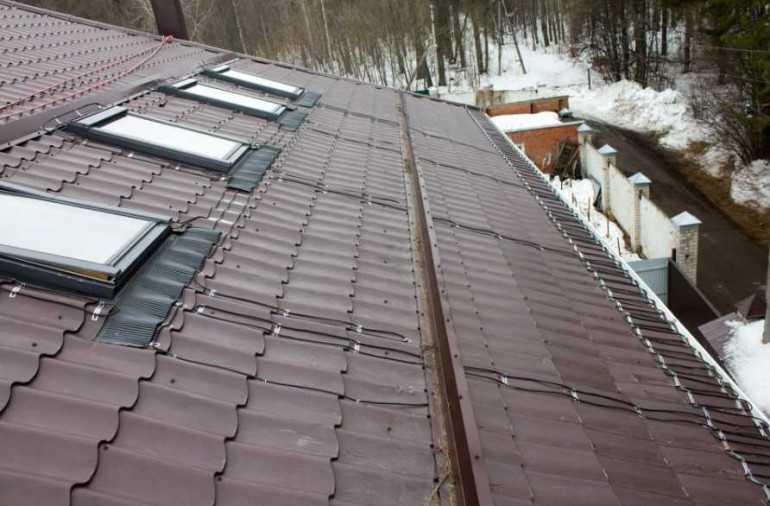

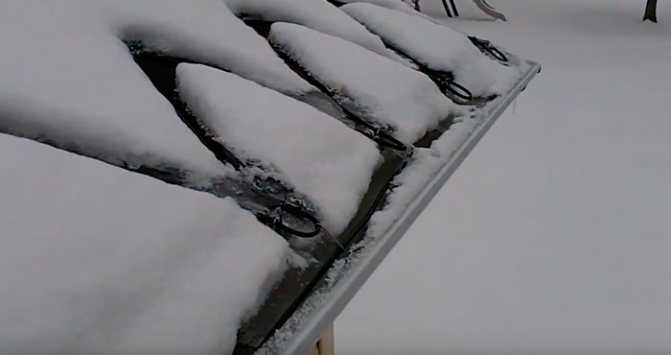

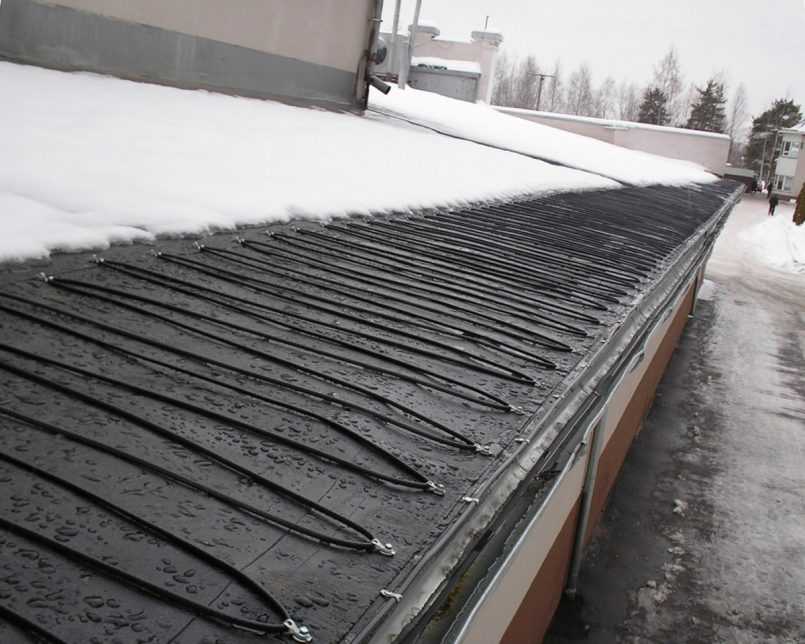

Здесь кабель обогрева укладывается змейкой. При этом верхняя часть петель должна располагаться выше по скату от края на расстояние минимум 30 см. Максимальная величина – 1,2 м.

Специфика монтажа зависит от типа используемого кровельного материала:

  1. Если это фальцевая разновидность из жести, то витки укладываются от стыка к стыку. При этом понизу кабель прокладывается прямо внутри лотка.
  2. Если это профнастил или металлочерепица, то монтаж производится в каждой нижней волне материала.
  3. Если желобов в конструкции крыши нет, тогда кабель укладывают с провисами. Они могут быть капельками, то есть небольшими по размерам в ширину, или длинными в виде грани. Цель – сделать так, чтобы снег и лед не падали, а таяли, оперевшись на кабель.

Установка по ендовам

На таких участках кабель укладывается в две нити с расстоянием между ними 10-15 см. Высота монтажа – ⅔ длины ендовы. Эта зона называется непромерзающий проход. Он обеспечивает свободное протекание растаявшей воды.

Точно также проводится монтаж в местах стыка крыши со стенами

Здесь важно выдержать расстояние от стены до укладываемой системы обогрева. Оно должно быть в пределах 5-8 см

Внутри желобов

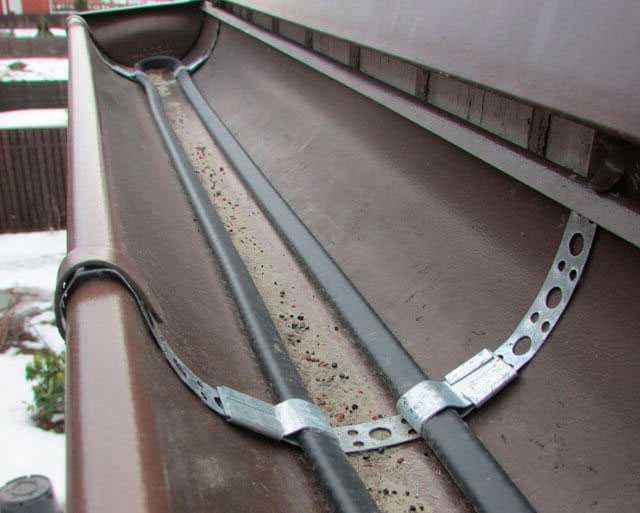

Здесь монтаж проводиться параллельными нитями. Их число определяется шириной лотка – на 10 см укладывается один контур. К примеру, если ширина желоба составляет 20 см, то требуется 2 провода, если 30 см, то 3

Важно соблюсти промежуток между укладываемыми нитями. Он должно быть не меньше 10 см, но и не больше 15

В водостоках

Воронка – первый элемент, который соприкасается с талой водой. Плоскость ее соприкосновения большая, поэтому охват должен быть максимально частым. Обычно для достижения такого результата кабель выкладывают волнами по периметру воронки, как это показано на фото ниже.

Нагревательный элемент внутри воронки водостока

Внутри стояков монтаж проводится, как и в лотках, несколькими параллельными контурами. Чем больше диаметр трубы, тем большее число нитей придется в нее заложить. Здесь расчет аналогичный системе с лотками – на 10 см приходится один нагревательный контур.

Единственный нюанс, который необходимо учитывать обязательно, – это длина трубного стояка. Если она больше 3 м, то вместе с кабелем в стояк опускает трос или цепь, к которому нагреватель крепится.

Как только установка обогрева водостоков завершится, необходимо провести его подключение к питанию. Предварительно осуществляется монтаж блока питания и распределительного устройства. Оба прибора должны располагаться в сухом помещении, для чего подойдет чердак дома.

После чего можно считать, что монтаж обогрева водостока завершен. Но сами работы еще не закончены. Остается последний этап – пуско-наладка. Это обязательная процедура, зафиксированная в ПУЭ. Она включает следующие действия:

  • все участки проверяются на сопротивления, и полученные значения сверяются с паспортными;
  • производится монтаж заземления;
  • прозваниваются все участки на предмет обрыва;
  • проводится тестирование автоматики.

Еще один момент, на который надо обратить внимание, – это крепление кабельного изделия для обогрева водосточной системы. Существует несколько способов, как это сделать надежно

Один из самых часто используемых – на клипсы, изготовленные из пластика. Они не корродируют под действием воды, хорошо выдерживают перепады температур, поэтому срок их службы достаточно большой.

Надежная фиксация кабеля – гарантия долгосрочной эксплуатации всей нагревательной сети. Ведь на нее действует не только талая вода, но и массы снега, которые перемещаются по направлению очага тепловой энергии. А это серьезная нагрузка.

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Немного теории

Обеспечить постепенное и своевременное таяние снега можно с помощью системы антиобледенения, основными элементами которой являются:

  1. Часть, отвечающая непосредственно за подогрев – специальные греющие кабели для обогрева водостоков и кровли, а также комплект креплений к ним для разных видов покрытий.
  2. Система датчиков, защитного (устройство защитного отключения) и пускового оборудования, отвечающая за управление подогревом.
  3. Сеть силовых и оперативных проводников, предназначенных для подачи питания непосредственно к нагревающей части системы, а также соединяющей терморегуляторы и датчики.

Проектирование и расчёт системы антиобледенения

Разработать систему обогрева крыши — задача далеко не самая простая, тем более что в каждом конкретном случае подход требуется индивидуальный. Заниматься проектированием должны специалисты. Но с общими положениями расчёта будущему владельцу ознакомиться всё-таки следует. Хотя бы для того, чтобы не стать жертвой недобросовестного поставщика, пытающегося продать неоправданно дорогую систему.

Итак, в общем случае делают примерно следующее:

Разрабатывают схему укладки греющего кабеля. Если крыша «холодная» (то есть хорошо утеплена) и пологая, можно ограничиться подогревом водосточной системы. На «тёплой» крыше обогреву подлежит ещё и край кровли, граница которого определяется следующим образом: вверх по скату откладывают 30 см от линии пересечения плоскостей наружной стены и ската. На крышах со значительным уклоном ввиду высокой вероятности обрушения снежной массы эту границу нужно отнести ещё выше на 15–20 см. Если крыша плоская, то кабель укладывают вдоль периметра и у сливных воронок.
При большом угле наклона скатов предусматривают также укладку греющего кабеля зигзагом между кромкой кровли и снегозадержателем, который на такой крыше должен устанавливаться в обязательном порядке (ввиду высокой вероятности соскальзывания снежной массы)

Особое внимание следует обратить на места, где стыкуются две части ската с разным уклоном — это долины (сточные грани) на плоских кровлях и ендовы на двускатных. То же можно сказать и про то место, где крыша примыкает к стене

Здесь наледи образуются особенно часто. Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см.
Если крыша водостоком не оборудована, кабель на её кромке располагают по схеме «капающая петля» (при большом уклоне) или «капающая грань» (при малом уклоне). Идея состоит в следующем: петлю подвешивают так, чтобы вода с неё капала прямо на землю. Для укладки по схеме «капающая петля» кабель должен иметь припуск 5 – 8 см.
Вдоль жёлоба шириной до 15 см укладывают одну линию кабеля. Лежащий в жёлобе кабель должен быть заведён «капающей петлёй» длиной 30 – 40 см в воронку водосточной трубы. Так же поступают и при монтаже системы на плоской кровле. В водосточную трубу также запускают одну или две нитки в зависимости от её диаметра. В нижней части водосточной трубы число витков следует увеличить, поскольку она является более холодной, чем верхняя. На кровле кабель укладывается зигзагообразно. Шаг зигзага определяется так: для мягкой кровли из расчёта необходимой удельной мощности (Вт/кв. м), для жёсткой — в соответствии с рисунком кровельного покрытия.
Если средств на закупку саморегулирующегося кабеля в нужном количестве недостаточно, можно применить его только в части системы. Наиболее уместным можно считать использование такого кабеля для обогрева водостока, кровельную же часть можно оснастить дешёвым нерегулируемым кабелем. Далее выбирают местоположение монтажных (соединительных) коробок, так чтобы они были доступны для технического обслуживания. Чаще всего их располагают на кровле рядом с греющим кабелем. Этот элемент можно закрепить где-нибудь под козырьком или на ограждении (на парапете). При наличии чердака можно поместить коробки туда.
Определяют необходимую погонную и общую мощности.

Ориентировочная мощность обогрева для различных элементов кровли составляет:

  • для жёлоба шириной до 150 мм: на «холодной» крыше — 30 – 60 Вт/м, на «тёплой» — 100 Вт/м;
  • для жёлоба шириной свыше 150 мм: 200 Вт/кв. м;
  • на кровле (карнизный свес): на «холодной» крыше — до 150 Вт/кв. м, на «тёплой» — 200 – 250 Вт/кв. м;
  • в ендовах: 250 – 300 Вт/кв. м;
  • на плоских кровлях вокруг сливных лотков, расположенных в зоне примыкания к парапету: 40 – 80 Вт/кв. м.

Если водосточная система собрана из пластмассовых деталей, обогревающие её кабели могут иметь суммарную погонную мощность не более 17 Вт/м. Для крыш с мягким кровельным покрытием максимально допустимая погонная мощность составляет 20 Вт/м.

Далее подсчитывают общую длину греющего кабеля и определяют количество цепей с учётом того, что длина одной цепи не может превышать 120 – 150 м (зависит от марки кабеля). Каждая цепь должна подключаться через отдельное УЗО.

В последнюю очередь проектируют щит управления с учётом количества цепей и потребляемой ими электрической мощности

Расчет системы обогрева

Специалисты советуют выбирать для системы обогрева кровли и водостоков кабели мощностью не меньше 25-30 Вт на метр. Нужно знать, что греющие кабели обоих типов используются и для других целей. Для обустройства теплых полов, например, но их мощность намного ниже.

Перед тем, как приступить к расчетам мощности, нужно определиться с тем, как будут обогреваться все элементы системы. На рисунке представлены примеры возможной организации обогрева желобов и водостоков

Потребляемая мощность оценивается в активном режиме. Это период, когда система работает с максимальной нагрузкой. Длится он суммарно от 11 до 33% всего периода холодов, который условно длится с середины ноября до середины марта. Это средние значения, для каждой местности они разные. Мощность системы нужно вычислять.

Для ее определения необходимо знать параметры водосточной системы.

Приведем пример расчетов для стандартной конструкции с сечением вертикального водостока 80-100 мм, диаметр трубы-желоба 120-150 мм.

  • Нужно точно замерить длины всех желобов для стока воды и сложить получившиеся величины.
  • Результат необходимо умножить на два. Это длина кабеля, который будет проложен по горизонтальному участку системы обогрева.
  • Измеряется длина всех вертикальных водостоков. Полученные величины складываются.
  • Длина вертикального участка системы равна общей длине водостоков, поскольку в этом случае будет достаточно одной линии кабеля.
  • Вычисленные длины обоих участков системы обогрева складываются.
  • Полученный результат умножается на 25. В результате получается мощность электрообогрева в активном режиме.

Такие расчеты считаются приблизительными. Более точно все можно рассчитать, если воспользоваться специальным калькулятором на одном из интернет сайтов. Если самостоятельные расчеты сложны, стоит пригласить специалиста.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Причины нарушений в работе системы антиоблединения

Схема размещения клипс.

Прежде всего, следует исключить ошибки, которые допускаются проектом системы. Для этого стоит провести анализ потребных мощностей, проверить правильность распределения греющих контуров. Система может работать неправильно при пониженном напряжении в сети, когда мощность кабеля становится ниже расчетной.

Система обогрева может давать сбои вследствие неправильной настройки управляющей автоматики, некорректной установки датчиков. Отключение греющих контуров и окисление контактов происходят из-за нарушения герметичности монтажных коробок. Это может быть вызвано неправильным монтажом или использованием некачественного материала.

Кабели с полихлорвиниловой изоляцией, которые предназначены для теплого пола, а не для крыши, выходят из строя уже через 3-5 лет.

Причиной отказа работы саморегулирующегося нагревательного кабеля может быть неправильное муфтирование.

Сбои в питании способствуют образованию намерзаний. Правильно подобранная мощность контуров после подключения системы обогрева растапливает ледяные образования. Выбранная по минимуму мощность может ухудшить ситуацию.

Выбор аппаратуры управления и защиты

Включение и выключение нагревающих кабелей в заданных температурных границах и в соответствии с состоянием датчиков влажности и осадков происходит по команде модуля контроля и управления. В зависимости от сложности и функциональности, эти устройства делятся на два типа:

  • термостатические устройства. Представляют собой приборы, которые реагируют на изменение сопротивления датчика температуры. Термостат позволяет устанавливать предельную температуру, при которой встроенное реле подключает внешнюю нагрузку. При использовании нагревателей большой мощности коммутация осуществляется с использованием внешних контакторов или магнитных пускателей;

    Термостат регулирует систему снеготаяния

  • метеостанции. Устройства этого типа отслеживают не только температуру, но и влажность, наличие осадков и другие погодные факторы. Наличие дополнительных датчиков позволяет включать нагрев только по факту появления осадков.

Конечно же, первый вариант в силу своей конструктивной простоты стоит в разы дешевле второго. Несмотря на это, использовать его в регионах с высокой влажностью не рекомендуется, поскольку в этом случае появляются риски неправильной интерпретации данных термодатчика. В результате вместо своевременного таяния снега на крыше могут накапливаться залежи льда.

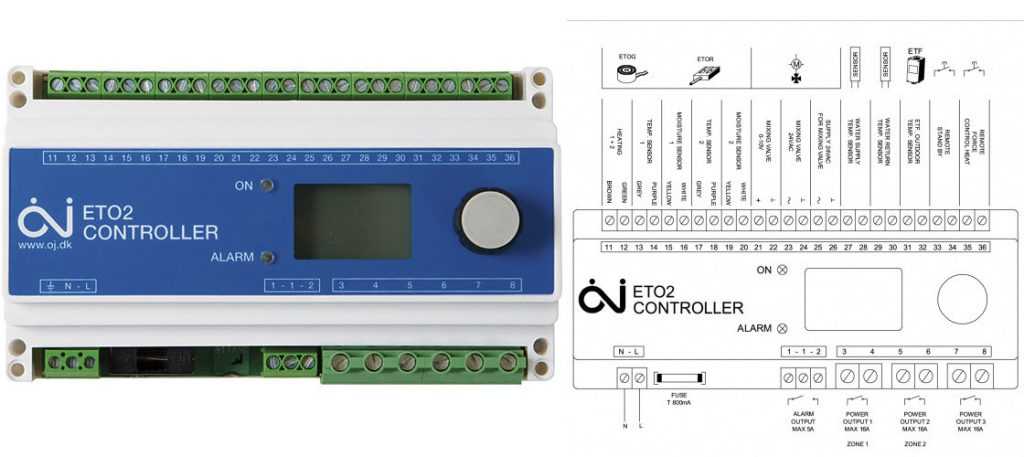

Метеостанция установки «антилёд»и схема её подключения

Метеостанция лишена этих недостатков, но имеет более сложную конструкцию, а следовательно, и менее надёжна. Тем не менее выбор этого варианта позволит построить систему снеготаяния, способную работать в автоматическом режиме и за счёт более чуткого управления экономить электроэнергию.

Для защиты элементов системы при превышении тока нагрузки или коротком замыкании в электрическую схему устанавливают автоматический выключатель. Кроме того, используют устройство защитного отключения, которое отслеживает утечки тока через изоляцию и при её появлении может обесточить всю систему или отключить отдельные секторы нагревателей.

Использование резистивных кабелей

Достоинством резистивного кабеля является простота его установки и невысокая стоимость изделия. Внутри такого нагревательного элемента проходит проводник, который обладает постоянным сопротивлением, и при нагревании обеспечивает непрерывный температурный режим.

Одножильный электрокабель имеет одну жилу, а двужильный резистивный провод – нагревательную и проводящую ток жилы. Изготавливают такие кабели только одной стандартной длины. Внутреннее сопротивление в кабеле способствует нагреву металлических жил. Используется резистивный нагревательный элемент для длинных участков кровли и водосточной системы.

Укладка греющего кабеля выполняется не на всей площади крыши, а только по ее краям. Также монтируется электрический провод вдоль ендовы. Фиксируют его по всей длине на глубине 35 сантиметров специальными крепежными деталями.

Резистентный кабель

Монтаж резистивного нагревательного кабеля довольно просто уложить самостоятельно:

  1. Изначально измеряется во всей секции сопротивление, которое должно соответствовать указанным в паспорте показателям.
  2. Так как длина резистивного кабеля фиксированная, то перед его укладкой следует точно рассчитать каждое расстояние волнообразной петли. Монтаж кабеля начинается от места подключения к сети. Заканчивать прокладку одножильного провода можно возвращением обратного конца к началу укладки. Двужильный кабель просто заканчивают крепить в противоположном конце крыши.
  3. В водосточных трубах и желобах кабель для обогрева фиксируют монтажной лентой. От толщины такого крепления зависит прочность сцепление и долговечность укладки. Ленту устанавливают с шагом в 25 сантиметров. В желобах она крепится поперек.
  4. После укладки всего кабеля устанавливается монтажная коробка и обязательно второй раз проводятся замеры сопротивления. Изменение показателей свидетельствует о повреждении нагревательного провода.
  5. После проверки проводятся кабели – сигнальный и силовой, а также ставятся датчики термостата. Монтируется шкаф управления.

Когда все кабель и все элементы системы обогрева кровли установлены, следует отрегулировать термостат, прозвонить сигнальные и силовые проводники и проверить работу защитного отключения.

Чаще всего для обогрева кровли используют резистивный кабель зонального типа. Его нагревательная жила изготовлена из нихромового сплава. Такой кабель можно нарезать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
