Как вязать арматуру на фундамент вручную

Правила армирования плитного фундамента

Основные требования для монолитной плиты приведены в 52-101-2003. В них есть рекомендации по расположению и вязке арматурных сеток, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

Схемы армирования

В рекомендациях СП 63.13330 для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

• арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
• сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;
• П-образными хомутами стержни сеток перевязывают между собой по торцам;
• в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
• под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
• допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

• сетка из 8 мм арматуры в верхнем слое;
• аналогичная сетка в нижнем слое;
• усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

• вырезание отверстий в сварных сетках с загибом стержней вверх;
• окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
• не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

• стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
• схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

Способы фиксации и схемы обвязки

Варианты вязки для металлической и композитной арматуры немного отличаются. Существует еще способ установки арматуры, при котором используются дополнительные пластиковые фиксаторы. Рассмотрим подробнее разные приемы вязки.

Металлической арматуры

Порядок действий:

• нарезать проволоку для вязки отрезками по 25-30 см;
• из сложенного отрезка сделать крючок, загнув край с петлей;
• получившимся крючком обхватить пересечение прутков, которые нужно зафиксировать;
• петля натягивается вязальным крючком;
• к петле подтягиваются противоположные свободные края проволоки;
• свободные концы обматываются вокруг петли;
• крючком, продетым в петлю, проворачивать до тех пор, пока проволока не затянется вплотную к арматуринам;
• в конце процесса крючок высвобождается из петли, свободные концы подгибаются к узлу.

Можно использовать другой вариант:

1. купить специальные крепежные элементы с двумя петлями по краям;
2. наложить элемент на место соединения прутьев;
3. обхватив скрещение прутьев соединить петли;
4. вставить крючок сразу в две петли;
5. проворачивать крючок до полного прилегания проволоки к узлу.

Их достоинства:

• повышенная прочность связки;
• простота и высокая скорость вязки;
• можно выполнить фиксацию без дополнительных инструментов.

Есть у пластиковых хомутов и свои недостатки:

• нельзя осуществлять вязку пластиковыми креплениями при минусовой температуре, так как в этих условиях пластик теряет эластичность;
• прочность пластиковых креплений становится высокой только после заливки и затвердения бетоном, до этого момента они ненадежны;
• стоимость пластиковой вязки на порядок выше традиционной проволочной.

Иногда соединение элементов выполняется при помощи готовых скоб из упругой стали. Они имеют форму скрепки, легко устанавливаются, обеспечивают надежное крепление. Но стоят достаточно дорого.

Стеклопластиковой

Стеклопластиковые прутья можно связать металлической проволокой. Но чаще используются пластиковые крепления. Это могут быть защелкивающиеся крепежи или затягивающиеся хомуты.

Применение композитного материала для армирования существенно увеличивает бюджет строительства. Если застройщик не стремится максимально снизить затраты, он может закупить и пластиковые крепежи.

Применение фиксаторов

Пластиковые фиксаторы для удержания прутьев в определенном положении относительно всей конструкции, называются бобышками. Их применяют в качестве калибраторов для боковых прутков, как временные фиксирующие элементы или как подставки под нижние продольные прутья.

Ниже представлена схема различных способов вязки арматуры:

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Инструменты для вязки арматуры

Правильно создать прочный каркас «голыми руками» слишком трудно. Операция вязки даже при использовании мягкой проволоки требует приложения остаточно больших усилий.

В строительном магазине можно приобрести специальное приспособление для упрощения рабочих процедур

Оптимальным вариантом является применение инструментов с электрическим приводом. Они, а также другие технические средства, рассмотрены подробно в следующих разделах статьи.

Вязальный пистолет для арматуры

Набор для увязки каркаса

В стандартный комплект современные производители включают:

• Механизм с электроприводом, который создает узел и обрезает проволоку.
• Аккумулятор с отдельным блоком питания. Его наличие упрощает выполнение работ в автономном режиме, без подключения соединительных проводов к сети питания 220 V.
• Чехол, предназначенный для закрепления инструмента на поясе монтажника.
• Инструкции по эксплуатации и чемоданчик для транспортировки и хранения.

Проволока для пистолета предлагается в намотанном виде, на небольших катушках. Производители настоятельно рекомендуют применять только сертифицированные расходные материалы, чтобы продлить срок службы техники, сохранить гарантийные обязательства.

Следующие преимущества пригодятся при выборе такого варианта:

• высокое качество связанных с одинаковым усилием узлов;
• увеличение производительности в 2-4 раза по сравнению с ручными методиками;
• снижение утомляемости;
• возможность выполнения рабочих операций в широком температурном диапазоне.

Для объективности анализа надо не забывать о некоторых ограничениях.

Такой аппарат подходит для скрепления открытых узлов

Проникновение в нижний ярус, сложные угловые места с крупной техникой затруднительно.

Поэтому в реальной ситуации современное техническое оснащение дополняют специальным крючкомКачественная проволока для пистолета стоит дорого

Приобретать это оборудование для реализации разового плана не имеет смысла. Дешевле – взять его в аренду на необходимое количество дней. Следует приобрести достаточное количество расходных материалов и дополнительные приспособления для выполнения рабочих операций вручную.

Крючок для вязки арматуры

Простейшее приспособление для создания узловых соединений из проволоки можно сделать своими руками из обычного гвоздя

С таким компактным инструментом удобно работать в узких траншеях, труднодоступных местах. Совершенствование самодельной конструкции поможет улучшить ее потребительские характеристики:

• Для изготовления вязального крючка можно использовать подходящий по длине отрезок арматуры с минимальным диаметром (6 мм).
• Прочность этого металла выше по сравнению с гвоздем. Наличие выступов на поверхности упросит выполнение рабочих операций с проволокой.
• Создать необходимую форму можно без чертежей, по образцу фабричного изделия, рисунку, фото.
• Толщину и длину ручки, иные параметры изделия не сложно подобрать с учетом предпочтений и физиологии конкретного пользователя.

Индивидуальным инструментом работать удобнее, чем фабричным крючком, рассчитанным на среднестатистического человекаНе сложно разобраться с тем, как сделать простое приспособление для вязки. Но полуавтоматический крючок лучше приобрести в магазине

В этом устройстве вставлен пружинный механизм, который обеспечивает вращение зацепного устройства и петли проволоки. Винтовая нарезка перемещает шток вверх для затяжки узла. В совокупности эти действия ускоряют выполнение рабочих процессов, снижают нагрузку на пользователя.

Опытные мастера используют для решения аналогичных задач автоматический шуруповерт, или электрическую дрель

Они закрепляют крючок в патроне. Концы проволоки, свернутые в кольцо, вращаются с помощью электромотора, быстро и без лишних физических усилий. Как и с пистолетом для вязки, в данном случае также лучше применять инструмент со встроенным аккумулятором.

Расчет количества материала

Для расчета основного материала, то есть рифленой арматуры для продольных элементов каркаса, а также легкой арматуры для перемычек осуществляется при помощи специальных онлайн калькуляторов. Но для точной сметы необходимо посчитать еще и расход дополнительных материалов.

Проволока

Обычно при обустройстве фундаментов применяется отожженная проволока стальная, марки ВР с диаметром от 1,2 до 1,8 мм. Для расчетов расхода проволоки тоже может быть применен калькулятор. Однако при вязке проволочные отрезы могут рваться или теряться.

строители рекомендуют закупать проволоку с большим запасом – от 50%.

Например, нужно построить здание с каркасом из 4 продольных прутьев. Общая длина фундаментной ленты будет равна 150 метрам. Шаг между поперечинами – 30 см.

Количество внешних и внутренних углов – 4. Количество участков примыкания ленты – 2. В результате расчетов выясняется, что вязка должна будет проводиться в более чем 2000 точках.

При учете, что на каждое соединение пойдет 30 см проволоки диаметром 1,2 мм получается, что минимальный расход будет около 5,5 кг. Значит с запасом нужно закупить не менее 10 кг проволоки.

Пластиковые хомуты

Пластиковые хомуты рассчитываются по количеству соединений с небольшим запасом в 10-15%. Если предполагается 2100 соединений, следует закупить минимум 2350 хомутов. Они стоят дорого, а другого применения для них в строительстве нет. Поэтому при большем расходе лучше докупить недостающее количество.

Дополнительные детали для фиксации — «бобышки»

Шаг установки бобышек примерно как у поперечин. Но устанавливаются они обычно только в одной или в двух плоскостях – под основанием каркаса или по бокам от него.

Поэтому расход их меньше, чем расход проволочных или пластиковых вязальных материалов. Так, если при установке каркаса из 4 продольных прутьев будет произведено 2100 вязок углов, то точек установки бобышек под каркас будет в 2 раза меньше.

Армирование ленточного фундамента — предпосылки, для чего нужно

Бетон хорошо сопротивляется сжатию, но плохо – растяжению. Пластичность арматуры устраняет этот недостаток. Такая технология усиливает свойства бетонного основания, снижает его деформацию и перекос, уменьшает риск проседания дома. А полное покрытие железных стержней раствором защищает их от коррозии. Железобетонная конструкция приобретает способность противостоять разнонаправленной нагрузке. Это повышает ее прочность и защищает от преждевременного разрушения.

Востребованность железобетона объясняется следующими качествами:

• легкость исполнения;
• используется в проектах, включающих подвальные помещения и тяжелые монолитные перекрытия;
• уменьшает расход раствора;
• не требует спецтехники.

Такой вид фундамента подходит не всегда. Его выгодно заливать на каменистой, сухой и устойчивой почвах. Нестабильный грунт (торфяной, влажный пучинистый) требует большой глубины заливки, что отражается на увеличении стоимости строительных работ.

Замкнутая форма ленточного основания дома повторяет его планировку: она идет по периметру, под перегородками и несущими стенами. Имеет разную толщину, ширину и высоту в зависимости от параметров и материала стен, одноэтажного строительства или сооружения в несколько этажей, особенностей почвы на участке.

Применение армирования в процессе заливки фундамента служит для устранения неравномерной нагрузки, которую здание оказывает на него, и внутренних напряжений. Причинами, приводящими к этому, являются погрешности в проектной документации (несоблюдение баланса отдельных частей сооружения) и нестабильность грунта.

Цены на различные модели крючков для вязки арматуры

В зависимости от того, какой тип изделия планируется приобретать, будет варьироваться и стоимость последнего. Естественно, наиболее дешевыми будут простые модели. Чуть подороже обойдутся механизированные крючки, и самыми дорогими будут профессиональные устройства, они же пистолеты для вязки арматуры. В таблице ниже мы рассмотрим все три категории инструментов, сравним расценки на них и технические характеристики.

Название модели	Технические характеристики	Стоимость изделия
Крюк для скрепления армированных сеток СИБРТЕХ	Длина изделия — 210 мм. Материал рукояти — дерево. Вес изделия — 0,15 кг.	134 р.
Крюк для скрепления армированных сеток СИБРТЕХ 84879	Длина изделия — 210 мм. Материал рукояти — пластик. Вес изделия — 0,13 кг.	220 р.
Крюк для соединения арматурных прутов механизированный SPARTA 848805	Диаметр вязальной проволоки — любой. Материал рукояти — резина. Вес изделия — 0,37 кг.	630 р.
Крючок для вязки арматуры механизированный КА300	Стержень крюка изготовлен из нержавеющей стали. Рукоять — ударопрочная пластмасса.	800 р.
Пистолет для вязки арматуры RT 308 GROST	Максимальный размер арматуры — D16*D16. Минимальный размер арматуры — D6*D6. Диаметр вязальной проволоки на узел — 370-680 мм. Масса пистолета с катушкой и аккумулятором — 1,4 кг. Время зарядки аккумулятора — 1 ч.	38 790 р.
Пистолет для вязки арматуры RB655 МАХ	Время создания узла — 1,1 с. Суммарный диаметр связанных арматурных прутов — 65 мм. Витков за один шаг связки — 1. Число узлов из 1 катушки — 110-210. Число узлов от 1 полной зарядки — 420. Вес изделия — 3,4 кг. Период полного заряда батареи — полчаса.	148 000 р.

Особенности процесса

Ростверк представляет собой верхнюю часть опорной конструкции, которая объединяет между собой сваи. Благодаря обвязке фундамент становится жестче и увеличивается его устойчивость по отношению к опрокидывающим нагрузкам.

По материалу изготовления ростверк может быть:

• деревянным;
• металлическим;
• железобетонным.

Последний вариант выгодно отличается повышенной несущей способностью и может быть использован для строительства жилых многоэтажных домой и других тяжеловесных конструкций.

Армированный каркас внутри монолитной ленты ростверка свайного фундамента принимает на себя нагрузки, тем самым увеличивая надежность фундамента и обеспечивая сохранение его эксплуатационных характеристик в процессе использования. Такую же функцию выполняет армокаркас для столбчатых, буронабивных и железобетонных свай.

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

• 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.

• 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
• 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Какую арматуру используют?

Первым этапом создания армирования является выбор арматуры. По материалу изготовления арматура, используемая для фундаментных каркасов делится на металлическую и композитную. Каждый из этих вариантов имеет свои плюсы и минусы.

Металлическая

Это классический проверенный вариант материала. При возведении частных домов применяется металлическая арматура, изготовленная по ГОСТу 5781-82.

Арматура, соответствующая данному стандарту делится на 6 классов. Чем выше класс, тем прочнее материал.

В малоэтажном строительстве применяется в основном материал 3 класса с диаметром 12-18 мм. Из него выполняют продольные элементы каркаса, которые несут основную нагрузку армирования.

Для хомутов, перемычек и дополнительных элементов используется гладкая арматура первого класса. Она дешевле более прочных аналогов, при этом хорошо гнется, облегчая работу мастера.

Композитная

Это современный материал, применяемый в строительстве бетонных конструкций только в последние годы.

Сырьевой основой изготовления композитных прутков может быть:

• базальтопластик;
• углепластик;
• стеклопластик.

Композитная арматура дороже металлической. Но ее популярность растет, так как она обладает более привлекательными характеристиками. Из трех основных вариантов композитного материала наиболее востребованной стала стеклопластиковая арматура. Ее цена ниже стоимости двух других вариантов, а показатели прочности достаточно высокие.

Композитный вид материала в отличие от металлической имеет низкую теплопроводность. Поэтому каркасы из нее не повышают уровень теплопотери здания через фундамент. Кроме того, композитные прутья не подвержены негативному воздействию перепадов температуры и повышенной влажности. Поэтому она более долговечна.

Главные отличия композитного (полимерного) материала от металлического:

1. Композитные прутья можно только связывать, их нельзя соединять сваркой.
2. Полимерные материалы при сильном нагревании теряют упругость, чего не происходит с металлом.
3. Упругость стеклопластика в обычном состоянии в разы меньше, чем у металла.
4. Стеклопластик является слабогорючим самозатухающим материалом, в то время как металл относится к материалам негорючим.
5. По показателю теплопроводности выигрывает стеклопластик.
6. Композитная арматура не проводит электричество.
7. Стеклопластик не поддается коррозийным процессам.
8. Полимерные прутья в 3,5 раза легче металлических.
9. Прочность на растяжение у композитной арматуры на порядок выше.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

• прямые прутки в углах соединены перехлестом;
• каркасы стоят на подбетонке на вертикальных стержнях;
• в сечении бетонной конструкции арматуры меньше 0,1%;
• не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

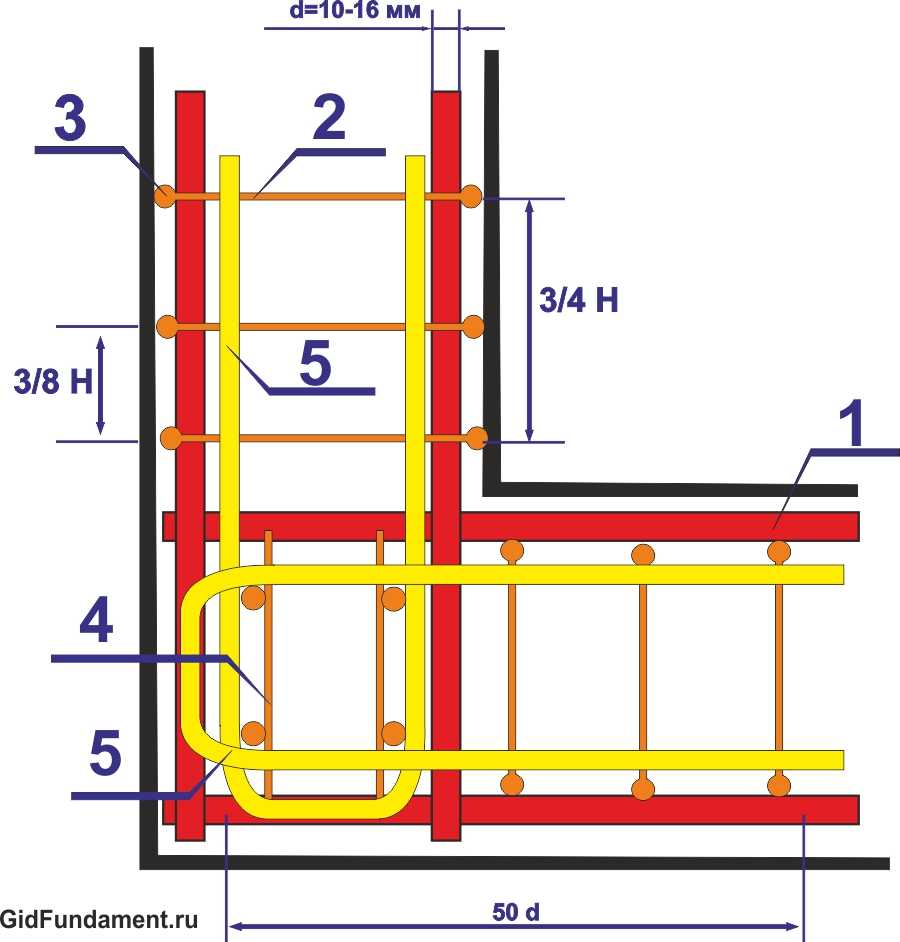

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

• при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
• ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
• каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
• подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
• при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
• запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
• соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
• существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

Как правильно вязать стеклопластиковую арматуру

Как правильно вязать стеклопластиковую композитную арматуру — описание

Бетон является очень качественным и надежным материалом, однако если он используется для фундамента при его заливке необходимо задействовать дополнительный каркас, усиливающий прочность. Самым современным и качественным материалом для вязки армирующего каркаса фундамента является композитная стеклопластиковая арматура производства ООО ОБНИНСКИЙ ЗАВОД КОМПОЗИТНЫХ МАТЕРИАЛОВ . Вязка арматуры для фундамента должна проводиться в соответствии с установленными требованиями. Ниже подробно описан метод осуществления данного процесса.

Стеклопластиковая арматура состоит из крепкого стекловолокна и связующей термопрочной смолы. Арматуру легко транспортировать и соединять между собой, стоит она на порядок дешевле металлической. Выпускается она двух видов: гладкая и ребристая. Обладает антикоррозийными свойствами, очень прочная и способна выдержать большие нагрузки.

Арматурный каркас представляет собой прямоугольную ячеистую конструкцию, попадая в которую бетон не растекается, не образует пустот и пузырей. Для того, чтобы правильно собрать его, следует знать, как правильно вязать стеклопластиковую арматуру.

Пошаговые действия для вязания стеклопластиковой композитной арматуры

Вам потребуется обыкновенная вязальная проволока, которую можно приобрести на любом строительном рынке или пластиковые хомуты. Вот несколько простых рекомендаций, с помощью которых вы сможете легко осуществить данный процесс самостоятельно:

Для поперечных прутьев нижнего слоя из стеклопластиковой арматуры используются специальные арматурные фиксаторы. Их можно установить уже в начале работы, предварительно вымерив размер ячеек, или после того, как каркас будет собран.
Расстояние между горизонтальными и вертикальными линиями сетки зависит от типа основания постройки. Как правило, оно колеблется в пределах от 15 до 35 см. Эти размеры предполагает схема вязки арматуры для ленточного фундамента. В редких случаях расстояние доходит до 60 см.
Долевые прутья разложите на необходимом расстоянии друг от друга и нанесите на них метки при помощи маркера. К ним хомутами или проволокой прикрепите под прямым углом перемычки.
Перемычки крепите к каркасу не сверху, а снизу. Хомуты или проволоку затягивайте потуже, чтобы они не разошлись в процессе заливки цементно-песчаной смеси. Помните о том, что это напрямую влияет на конечную прочность фундамента.
После того, как первый ряд сетки будет готов, можно приступать к остальным составляющим каркаса. Перпендикулярные перемычки необходимо крепить таким же образом с внутренней стороны ячеек

Так вы получите надежную конструкцию, которая не разъедется во все стороны во время заливки бетона.
Особое внимание уделяется углам. У многих возникает вопрос — как правильно вязать стеклопластиковую арматуру в этих местах, если гнуть ее не рекомендуется? В специализированных магазинах сегодня можно приобрести готовые элементы, которые легко устанавливаются перед началом работ или во время сборки каркаса

Если такой возможности нет, то помните о том, что в углах допускается только вязка своими руками арматуры и без какого-либо теплового воздействия.

Процесс вязания стеклопластиковой арматуры прост и не займет много времени даже у неподготовленного человека.

Удачи в строительстве!

Пошаговая инструкция для самостоятельного изготовления свай

Изготовить винтовую сваю для фундамента своими руками можно с использованием доступного инструмента и оборудования.

Шаг 1.        Заготовка труб и листового металла необходимых типоразмеров.

Шаг 2.        Изготовление наконечника. Конусообразный наконечник может быть сварным или выточенным из металлического круга, сварной наконечник делают из треугольных металлических заготовок. Проще всего на одной стороне трубы вырезать болгаркой треугольные шипы, получить подобие «короны». Из шипов нужно сформировать конус: края загибают, сваривают между собой, швы рихтуют. Длина наконечника 100-120 мм, количество шипов может быть от 4 до 6.

Шаг 3.        Заготовку для лопасти делают из листового железа, газовым резаком вырезают круг с диаметром в 3-4 раза больше диаметра свайной трубы. Внутри вырезают посадочное отверстие по размеру трубы и делают сплошной боковой разрез. Лучшим материалом для лопасти является листовая сталь марки «Ст3» по ГОСТ 380-71 толщиной до 5 мм.

Шаг 4.        Заготовку лопасти растягивают в области разреза до получения винтового ребра с шагом от внешнего диаметра лопасти, кромку нижней – режущей части винта, затачивают под 45 градусов. Готовую деталь приваривают к нижней части ствола опоры, расстояние между наконечником и лопастью делают минимальным.

Шаг 5.        На верхней части трубы делают приспособление для установки ворота простейшей конструкции – вырезают два диаметрально расположенных отверстия под рычаг. После окончания установки опор, на этой части трубы закрепляют оголовок для укладки ростверка.

Шаг 6.        Изготовление прямоугольного оголовка 250х250 мм из стали марки «Ст20» толщиной 4-5 мм. К оголовку приваривают усиленный ребрами посадочный стакан, в пластине делают отверстия для обвязки фундамента.
