Армирование ленточного фундамента частного дома своими руками: схема и пошаговая инструкция

Возможные ошибки и их последствия

Для опытного строителя вязка арматуры с предварительными расчетами материалов не представляет особой сложности. Ошибки допускают в основном частные застройщики, не имеющие навыков подобных работ.

Самые распространенные ошибки:

неправильный расчет прочности продольной арматуры (приводит к быстрому разрушению бетонной конструкции);
неправильная укладка арматуры по углам каркаса (фундамент не выдержит нагрузок на разрыв и постепенно растрескается);
применение для вязки недостаточно прочной проволоки (соединения не выдержат нагрузки трения и распадутся);
слабая затяжка проволочной петли (со временем соединения ослабнут, узлы получатся слишком подвижными, и бетон начнет разрушаться изнутри).

Основная сложность в обустройстве фундамента заключается в том, что после завершения строительства всего здания исправить ошибки будет невозможно.

Расчет количества материала

Для расчета основного материала, то есть рифленой арматуры для продольных элементов каркаса, а также легкой арматуры для перемычек осуществляется при помощи специальных онлайн калькуляторов. Но для точной сметы необходимо посчитать еще и расход дополнительных материалов.

Проволока

Обычно при обустройстве фундаментов применяется отожженная проволока стальная, марки ВР с диаметром от 1,2 до 1,8 мм. Для расчетов расхода проволоки тоже может быть применен калькулятор. Однако при вязке проволочные отрезы могут рваться или теряться.

строители рекомендуют закупать проволоку с большим запасом – от 50%.

Например, нужно построить здание с каркасом из 4 продольных прутьев. Общая длина фундаментной ленты будет равна 150 метрам. Шаг между поперечинами – 30 см.

Количество внешних и внутренних углов – 4. Количество участков примыкания ленты – 2. В результате расчетов выясняется, что вязка должна будет проводиться в более чем 2000 точках.

При учете, что на каждое соединение пойдет 30 см проволоки диаметром 1,2 мм получается, что минимальный расход будет около 5,5 кг. Значит с запасом нужно закупить не менее 10 кг проволоки.

Пластиковые хомуты

Пластиковые хомуты рассчитываются по количеству соединений с небольшим запасом в 10-15%. Если предполагается 2100 соединений, следует закупить минимум 2350 хомутов. Они стоят дорого, а другого применения для них в строительстве нет. Поэтому при большем расходе лучше докупить недостающее количество.

Дополнительные детали для фиксации — «бобышки»

Шаг установки бобышек примерно как у поперечин. Но устанавливаются они обычно только в одной или в двух плоскостях – под основанием каркаса или по бокам от него.

Поэтому расход их меньше, чем расход проволочных или пластиковых вязальных материалов. Так, если при установке каркаса из 4 продольных прутьев будет произведено 2100 вязок углов, то точек установки бобышек под каркас будет в 2 раза меньше.

Расчет количества и диаметра арматуры

Во время расчета необходимого диаметра арматуры используют показатель ширины и глубины ленточного фундамента. Если ширина фундамента достигает 50 см, а его глубина – 100 см, тогда площадь сечения ленты фундамента составит:

50 см Х 100 см = 5000 см2.

Согласно нормативным документам, площадь сечения арматуры должна быть не меньше чем 0,01% основания, а значит:

5000 см2 Х 0,01% = 5 см2.

Полученный результат находим в специальной таблице для расчета диаметра арматурных стержней. Получается, что для основания дома с такой шириной и глубиной можно использовать:

6 стержней диаметром 10 мм;
8 стержней диаметром 9 мм;
3 стержня диаметром 14 мм.
Стоит учитывать, что если длина фундамента больше 3 метров, тогда 12 мм – это минимальный допустимый диаметр для использования.

Подсчет количества арматуры проводят самостоятельно в зависимости от схемы армирования.

Расчет количества и диаметра арматуры

Некоторые усиливают основание четырьмя прутьями, другие используют шесть. Отличается также армирование углов. Кто-то совершает их Г-образными хомутами, возможно также П-образные схемы и различные вариации.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

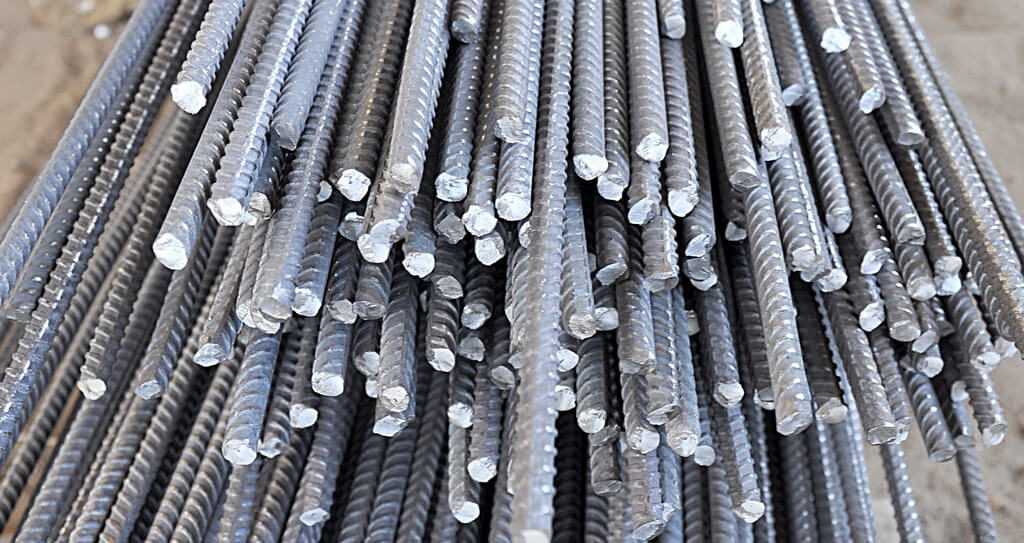

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

Поперечная схема армокаркаса

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

Определяем требуемое количество арматуры:

Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
поперечные и вертикальные прутья диаметром 10-12 мм;
вязальная стальная проволока;
хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
33 х 3 = 99 (количество поперечных прутков на 1 сторону);
99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

1000 х 2 = 2000 (один ярус);
2000 х 3 = 6000 (сторона);
6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

2 х 17 = 34 (штук на 1 сторону);
34 х 4 = 136 (штук на все основание);
136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Последовательность установки монолитной плиты

Для обеспечения сохранности железобетонной плиты в течение длительного срока, она должна располагаться на подушке из песчано-щебенчатой смеси, и защищена утеплителем и гидроизолирующим слоем. Общий ход работ можно разделить на следующие этапы:

предварительная очистка строительного участка от растительности и посторонних предметов;
выкапывание котлована, параметры которого рассчитываются согласно СНиП, с учетом массы здания и особенностей грунта;
дно котлована оснащается канавами для дренажа, поверхность канав покрывается геотекстильным материалом;
по всей площади котлована засыпается песчаный слой толщиной 30 см, поверх него размещается 20-сантиментровый слой щебня;
поверх образовавшейся подушки укладывается дополнительная прокладка из рубероида;
монтаж опалубки, состоящей из досок толщиной 2 см, скрепленных вместе гвоздями за зафиксированными наружными подпорками;
возведение армирующего каркаса, расстояние между металлическими прутками и деревянной опалубкой не должно быть меньше 5 см;
после заливания бетона, его обработки и застывания проводится демонтаж опалубки и начинаются основные строительные работы.

Расчетный этап

На проектной стадии важно квалифицированно рассчитать, какая нужна арматура для ленточного фундамента. Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания при длительном ресурсе эксплуатации. Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:

Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:

особенности почвы в условиях конкретной строительной площадки;
действующие нагрузки, который воспринимает арматурный каркас;
масса здания, обусловленная особенностями конструкции и используемыми материалами;
климатические условия в районе строительства;
реакцию почвы, связанную с близким расположением грунтовых вод и промерзанием грунта при отрицательной температуре.

Правила армирования ленточного фундамента предусматривают особый подход к выбору материала в основе

По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени заглубления основания в грунт:

На ограниченную до 0,5 м глубину для твердых почв, не склонных к пучению.
На увеличенную ниже уровня промерзания грунта глубину погружения для проблемных почв.

На этом варианты не исчерпываются. Ведь строительная наука не стоит на месте, разрабатываются новые опорные конструкции, обладающие повышенной прочностью. Внедрен и проверен в эксплуатации новый вариант основания, когда монолитная усиленная плита заливается на предварительно выполненный ленточный армированный каркас. Какая лучше конструкция основы, определяют на проектной стадии с учетом конкретных условий реальной местности. В зависимости от особенностей выбранной согласно проекту основы, проектировщиками принимается решение, выполнять ли армирование ленты или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.

Расчет диаметра и количества арматуры

Сечение арматурного материала, используемого для устройства армированного ленточного монолитного фундамента, считается важным показателем, и определять его следует заблаговременно.

Для этого существует определенная методика:

длина плиты умножается на ее высоту, чтобы определить ее сечение;
вычисляется допустимый диаметр прута, для чего сечение плиты следует разделить на минимальный показатель армирования (в процентах);
определяется площадь прутьев в ряду;
имея данные по длине плиты и шагу размещения арматурных стержней, определяется их минимальное значение сечения.

Чтобы выполнить расчет количества арматуры, необходимой для армирования, пользуются несложной схемой.

Зная параметры плиты, их делят на значение стандартной ячейки, чтобы уточнить количество стержней. К полученному числу прибавляют дополнительный прут.

Чтобы получить каркасную сетку, потребуется укладка поперечного материала для армирования, так что полученное значение увеличивается в два раза.

Каркас состоит из двух рядов, так что окончательный результат вновь увеличивается вдвое, и у нас получается искомое количество стержней.

Как правило, стальные прутья поставляются шестиметровыми отрезками, поэтому легко определить, сколько погонных метров материала потребуется.

Элементы вертикального соединения определяются аналогично. Для уточнения параметра длины соединительного элемента необходимо знать высоту плиты, от которой отнимаются два расстояния, отделяющие концы арматуры от верхней и нижней поверхности. Остается подсчитать общую длину, сложить все данные и получить окончательный результат.

Инструменты для вязки арматурных прутьев

Скреплять арматуру проволокой вручную, то есть просто усилиями пальцев, практически невозможно, поэтому для проведения этого процесса были созданы специальные инструменты, как ручные, так и механические. Эти приборы и приспособления не только ускорят работу, но и существенно повысят качество связок арматурных элементов.

Итак, вязка прутьев в армирующую конструкцию под фундамент, может осуществляться такими инструментами:

— ручными вязальными крючками, заводского изготовления или самодельными;

— инерционным вязальным крючком полуавтоматического действия;

— специальным вязальным пистолетом;

Кроме этого, для процесса вязки научились применять обычную электрическую дрель (которая переключается на малые обороты) или шуруповерт со специальной самодельной насадкой-крючком.

Вязальный пистолет

Самое качественное скрепление получается при использовании специализированного вязального пистолета. Но это достаточно дорогой инструмент, и для того, чтобы изготовить только один фундамент, его редко кто приобретает. В основном его в комплекте своих инструментов имеют профессиональные строители, так как, переходя от объекта к объекту, они не могут терять много времени на и без того довольно длительную и трудоёмкую операцию увязки каркаса.

Технологические особенности и этапы

Сборка металлических арматурных каркасов с применением электросварки выполняется в такой последовательности:

Перед началом работ необходимо провести тщательный контроль качества и проверить арматуру на соответствие всем требованиям и стандартам.
Подробно о том, какая арматура нужна для частного дома, что лучше использовать в промышленности, читайте тут.

Стальные прутья, которые не соответствуют нормам, отбраковывают и не допускают к использованию в каркасе фундамента.
Арматуру размечают, правят и режут на фрагменты заданных размеров. С помощью абразивных инструментов работники тщательно зачищают каждый прут.
Далее при помощи сварки создают первую часть объемного каркаса для бетонного фундамента. Арматурные стержни сваривают между собой в определенных точках (согласно разметке) и получают плоскую прямоугольную конструкцию.
Затем плоские части каркаса соединяют в одну объемную конструкцию, поочередно закрепляя их вертикально друг над другом и соединяя специальными кондукторами. Сначала эти части фиксируются обвязкой, после чего свариваются в определенной последовательности.
Очередность создания точечных сварных соединений выбирается таким образом, чтобы исключить перегрев конструкций. Для этого каркас сначала варят с одной стороны, затем – с противоположной (за это время металл на первой стороне успеет остыть).

Из видео узнаете, как правильно варить арматуру для фундамента:

Фиксация в армировании и зависимость от нагрузок

Частные дома, дачи, хозяйственные постройки, мастерские и другие малоэтажные здания оказывают относительно небольшую нагрузку на основания. В слабо нагруженных фундаментах целесообразно использовать метод ручной или машинной вязки арматуры. Металлические прутья обвязывают специальной вязальной проволокой.

В фундаментах массивных многоэтажных зданий категорически недопустимо смещение арматурных стержней друг относительно друга. Поэтому вместо вязальной проволоки все элементы каркасов в фундаментах соединяют жесткими и неподвижными сварными соединениями. Такой метод позволяет добиться максимальной стабильности армирующей конструкции и значительно повысить ее прочность.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

h – высота фундамента (900 мм);
w – ширина фундамента (400 мм);
Sₒ – площадь поперечного сечения фундамента;
Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

L – длина фундамента (8000 мм);
W – ширина фундамента (5000 мм);
P – периметр;
N – количество продольных элементов (в нашем случае 6 штук);
X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.
От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Какую арматуру используют?

Первым этапом создания армирования является выбор арматуры. По материалу изготовления арматура, используемая для фундаментных каркасов делится на металлическую и композитную. Каждый из этих вариантов имеет свои плюсы и минусы.

Металлическая

Это классический проверенный вариант материала. При возведении частных домов применяется металлическая арматура, изготовленная по ГОСТу 5781-82.

Арматура, соответствующая данному стандарту делится на 6 классов. Чем выше класс, тем прочнее материал.

В малоэтажном строительстве применяется в основном материал 3 класса с диаметром 12-18 мм. Из него выполняют продольные элементы каркаса, которые несут основную нагрузку армирования.

Для хомутов, перемычек и дополнительных элементов используется гладкая арматура первого класса. Она дешевле более прочных аналогов, при этом хорошо гнется, облегчая работу мастера.

Композитная

Это современный материал, применяемый в строительстве бетонных конструкций только в последние годы.

Сырьевой основой изготовления композитных прутков может быть:

базальтопластик;
углепластик;
стеклопластик.

Композитная арматура дороже металлической. Но ее популярность растет, так как она обладает более привлекательными характеристиками. Из трех основных вариантов композитного материала наиболее востребованной стала стеклопластиковая арматура. Ее цена ниже стоимости двух других вариантов, а показатели прочности достаточно высокие.

Композитный вид материала в отличие от металлической имеет низкую теплопроводность. Поэтому каркасы из нее не повышают уровень теплопотери здания через фундамент. Кроме того, композитные прутья не подвержены негативному воздействию перепадов температуры и повышенной влажности. Поэтому она более долговечна.

Главные отличия композитного (полимерного) материала от металлического:

Композитные прутья можно только связывать, их нельзя соединять сваркой.
Полимерные материалы при сильном нагревании теряют упругость, чего не происходит с металлом.
Упругость стеклопластика в обычном состоянии в разы меньше, чем у металла.
Стеклопластик является слабогорючим самозатухающим материалом, в то время как металл относится к материалам негорючим.
По показателю теплопроводности выигрывает стеклопластик.
Композитная арматура не проводит электричество.
Стеклопластик не поддается коррозийным процессам.
Полимерные прутья в 3,5 раза легче металлических.
Прочность на растяжение у композитной арматуры на порядок выше.

Заключение

При строительстве фундаментной основы необходимо особое внимание уделить сбору из металлa. Неправильный диаметр стали или вид материала может повлечь разрушение здания и создать угрозу жизни населению

Перед приобретением необходимо рассчитать состав армирующей коробки, исходя из этажности здания. Кроме того, следует учитывать состав арматуры, так как вид материала, из которого произведена арматура, имеет разную функциональность.

Для создания основы строения следует выбирать сталь класса А3, А4 смешанного вида поверхности. Это обеспечит хорошее соединение с бетоном и жёсткость конструкции.
