Картридж для смесителя: выбор механизма управления водяным потоком

Как заменить своими руками?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить. Затем поднимаем вверх и снимаем рычаг смесителя. При затруднении – обрызгать жидкостью WD-40 или горячей водой. Под действием тепла металл расширится, и рычаг снимется. Вручную отворачиваем сферическую гайку. Здесь тоже могут быть заедания, поэтому снова можно применить жидкость или горячую воду. Снимать деталь необходимо аккуратно, не применяя больших физических усилий: гайка хрупкая и может поломаться. Дальше с помощью разводного ключа или подходящего инструмента выворачиваем прижимную гайку и достаем картридж из его гнезда.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо. Еще раз проверяем совпадение выступов на картридже с углублениями в гнезде смесителя и после посадки закручиваем прижимную гайку достаточно плотно, но без больших усилий. Дальше накручиваем вручную сферическую гайку, одеваем рычаг на хвостовик картриджа и неплотно заворачиваем стопорный винт.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Разновидности картриджей для смесителей – какие бывают

Картриджи условно разделены на две категории по типу устройства: шаровой и дисковый. По используемому в процессе изготовления материалу: керамический, металлический

Также важно определить, для чего необходима деталь. Ведь они производятся и отличаются по своим конструктивным особенностям для однорычажного крана, термостатов и двухрычажных смесителей в душ

Однорычажный смеситель может иметь как дисковый, так и шаровой тип картриджа. Двухвентильный механизм способен обслуживаться исключительно дисковым вариантом.

Шаровые или дисковые

Шаровые называются так из-за наличия в запорном механизме шариков, которые закрывают один или два отверстия, таким образом, регулируя температуру воды. Дисковые по принципу работы схожи с шаровыми, но разница в том, что вместо шариков есть две плотно прилегающие пластины (лучше из керамики), которые при повороте закрывают полностью или частично отверстия внутри смесителя.

Керамический

Применяемые материалы в производстве запчастей – керамика или качественная никелированная сталь (бронза используется в исключительных случаях). Ранее такая деталь имела одну модификацию – кран-букса с резиновой прокладкой. Она со временем подтекала, случались протечки горячей воды, а отрегулировать напор было крайне сложно.

Сегодня чаще используются металлические кран-буксы с керамической сердцевиной и резиновыми прокладками либо полностью керамический картридж. Они отличаются простотой крепления и производства, имеют две пластины, плотно прилегающие одна к другой.

Преимущества керамики:

Срок службы более 3 лет, в то время как металлические модификации после полугода уже подтекают.
Не пропускают горячую воду.
Хорошо регулируют напор (давление) в кране.
Обеспечивает необходимую температуру воды без усилий.

Картридж для однорычажного смесителя для душевой кабины в ванной

Запорное устройство для однорычажного крана – наиболее простое решение по своим конструктивным особенностям. Работа обеспечивается благодаря рычагу, который с целью смены положения картриджа поворачивается в разные стороны. По типу устройства можно применять дисковые или шаровые модификации.

Смещение верхних дисковых деталей провоцирует изменение давления воды.

Для шарового смесителя или крана какой лучше?

Конструктивная особенность такой модели также довольно простая: внизу есть три отверстия разных по диаметру в зависимости от конструкции крана. Если отверстия два, то одно из них обязательно меньше другого. Обеспечение работы по смешиванию воды происходит путем изменения положения запорного шарика: при перекрытии всех отверстий вода течет с наибольшим напором, если наполовину – с небольшим давлением.

Смесители душевой кабинки

Дивертор – иное название картриджа, который устанавливается на смеситель в душевой кабинке в ванной. Главное отличие такой детали: есть несколько режимов для смешивания воды. Если в обычном кране таких отверстий 2-3, то здесь может быть 4 и более. Также осевой латунный стержень, благодаря которому происходит вращение, крутится вокруг собственной оси на 360 градусов.

Режим гидробокс в кабинке подразумевает использование 5 положений.

Термостатический

Имеет отличие в виде шкалы температур с одной из сторон. Применяется для смесителей, оборудованных термостатом. Постоянно находится в выбранном ранее положении. Позволяет поддерживать на одном уровне температуру и давление воды.

Важные советы, способствующие длительной эксплуатации картриджа и смесителя

Чтобы обеспечить максимально длительный период эксплуатации смесителя и внутреннего запорного элемента, следует придерживаться некоторых правил. Картридж в первую очередь выходит из строя из-за постоянного воздействия агрессивной среды, в качестве которой выступает вода. В ней часто содержится большое количество мелкой взвеси и песка. Такие примеси царапают и истирают керамические пластины картриджа, вызывая сбои в работе системы.

Смеситель для кухни с гибким изливом как реальный способ совершенствования бытаМатериалы для изготовления, виды конструкций по способу крепления и особенностям функционирования. Установка своими руками.

Если деталь неразборная, ее повреждение станет причиной для установки нового элемента, что принесет дополнительные финансовые затраты. Чтобы предупредить негативное влияние воды плохого качества, следует установить фильтры для смесителя грубой очистки.

Для корректной работы смесителя рекомендуется не реже одного раза в год выполнять промывку всей системы и очищать внутренние элементы специальным раствором или жидкостью для мытья посуды. Известковый налет хорошо устранит уксус.

Важно! Для очистки внутреннего запорного механизма запрещается использовать абразивные шкурки и металлические губки, которые могут повредить защитный слой. Смазывание пластин картриджа герметичной смесью позволит продлить срок его эксплуатации

Смазывание пластин картриджа герметичной смесью позволит продлить срок его эксплуатации

Керамические пластины периодически следует обрабатывать масляными смазками для картриджа смесителя. Если на корпусе запорного механизма или его элементах наблюдаются существенные сколы, царапины и трещины либо надломился шток, деталь необходимо немедленно заменить.

Если после монтажа нового картриджа обнаруживаются утечки из-под смесителя, причиной может быть наличие песчинок между деталями устройства либо же неплотно зафиксированная гайка. Устранить проблему удастся после повторной разборки смесителя и установки его обратно.

Устройство и принцип работы керамического картриджа

Горячая и холодная вода поступает через водопроводные трубы в картридж. Через отверстия в керамических вставках вода проходит далее и, смешиваясь, выходит через излив.

Керамический картридж для смесителя имеет отличия по форме, размеру и количеству отверстий, находящихся в нижней его части.

Все керамические системы имеют корпус из пластика. Бывают как разборные корпусы, так и не разборные. Разборный представляет собой две части корпуса – нижней и верхней. Герметичность соединения картриджа и смесителя обеспечивают резиновые вставки, которые находятся в нескольких отверстиях нижней части. Держат нижнюю часть корпуса пластиковые заклепки.
Ручка смесителя крепится на шток, который находится внутри конструкции. Нижняя часть стока совмещается с держателем верхнего керамического диска.
Верхний керамический диск управляется штоком, который может вращать и смещать его. Нижний диск фиксирован и находится в нижней части корпуса керамического картриджа.

Смешивание воды и перекрытие потока происходит по такому принципу:

отверстия, имеющиеся на керамических дисках, совмещаются при повороте верхнего диска – таким образом смешивается вода. Смещение верхнего диска приводит к увеличению или уменьшению напора воды на выходе. Перекрытие воды происходит так же.

Картриджи с керамикой несколько отличаются между собой:

Диаметром. Картридж для смесителя 40 мм будет маркироваться как d40 (чаще всего пользуются изделиями с диаметром 35 и 40 мм)
Посадочной частью (покупая новый картридж, лучше взять с собой старый – для образца).
Длиной штока.

Какой бы тип картриджа для смесителя не был выбран, каждый из них требует установки системы очистки в виде фильтра на трубы водопровода. Это обеспечит длительный срок службы конструкции, поскольку самая распространенная причина поломки – засорение песчинками или другими мелкими частицами, содержащимися в водопроводной воде. Производителями современных смесителей предусмотрена встроенная система фильтрации.

Конструкция смесителя

Картридж с керамикой является, по сути, разборной конструкцией, однако ремонту не подлежит. Найти и подобрать отдельные составляющие довольно сложная задача, купить новый и проще, и дешевле.

Проблемы, которые могут возникнуть в процессе эксплуатации, как правило, связаны с износом подвижных пластиковых деталей. Такое повреждение приводит к тому, что детали прилегают друг к другу не плотно, в связи с этим возникает утечка воды. В иных случаях может произойти износ самих керамических пластин.

Если конструкция смесителя не предусматривает наличие фильтра для очистки воды, то выйти из строя керамический картридж может из-за попадания в него песчинок и крупных частиц.

Распространенные причины поломок

Проблемы, возникающие в процессе эксплуатации устройств обоих типов, как правило, связаны с износом подвижных элементов. Причинами этому могут служить некачественные материалы, используемые при изготовлении, механические повреждения оборудования и воздействие гидроударов, создающих чрезмерные нагрузки на элементы «сердцевины».

Ключевой причиной выхода из строя рабочей части как дискового, так и шарового механизма является низкое качество водопроводной воды, подаваемой центральной системой

В условиях износившихся и устаревших водопроводных систем среднестатистический картридж способен прослужить не более 4-6 лет.

О том, что его необходимо заменить, укажут такие признаки:

ход рычага стал менее плавным (с заеданиями либо же рывками);
затруднительно регулировать напор водного потока;
потоки воды не перемешиваются, независимо от положения ручки крана;
вода даже при закрытом положении крана продолжает сбегать струйкой.

О выходе из строя механизма может указывать и обратная ситуация, когда при статическом положении рычага потоки воды самопроизвольно меняют температуру.

Протечка оборудования, при которой прокладки остаются неповрежденными, скорее всего, свидетельствует о том, что лопнул пластиковый корпус механизма

Стоимость картриджа для смесителя является незначительной величиной в сравнении с ценой самого сантехнического оборудования. Периодическая замена этого элемента является экономически выгодным мероприятием, реализовать которое можно собственными силами, без привлечения сантехнических работников.

Замена

То сколько стоит картридж на смеситель, в любом случае является незначительной величиной в сравнении со всем краном. Поэтому выполнять периодическую замену данного элемента экономически выгодно и вполне осуществимо собственными силами без вызова сантехника.

Необходимые действия для смены вышедшего из строя изделия выглядят так:

Перекрываем подачу горячей и холодной воды. После этого открываем кран на случай, если часть жидкости осталась в нём.
Снимаем декоративную заглушку, закрывающую доступ к фиксирующему винту. Обычно она имеет сине-красный цвет, указывающий направления включения смесителя.
Выкручиваем винт шестигранным ключом и снимаем корпус рычага.

Демонтаж рычага с крана

Снимаем декоративное кольцо, после чего выкручиваем прижимную гайку смесителя. Постарайтесь ничего не повредить при этом.
Вынимаем старый картридж и ставим на его место новый. При этом тщательно проверьте совпадение всех посадочных фрагментов, иначе смеситель может потечь впоследствии.

Замена сломавшейся детали

Устанавливаем обратно прижимную гайку и декоративное кольцо.
Ставим на место рычаг.
Завинчиваем шестигранником фиксирующий винт.
Возвращаем декоративную заглушку.
Открываем воду и включаем смеситель для проверки его работоспособности.

Исправно работающий однорычажный кран после осуществления на нём замены картриджа

Вся замена легко выполняется своими руками, если вы будете следовать приведённым рекомендациям.

https://youtube.com/watch?v=WtdmHYunkaw

Зачем смазывать пластины

Керамический картридж необходимо регулярно смазывать. Это объясняется тем, что пластины постоянно трутся друг об друга и со временем изнашиваются. Именно благодаря смазочному материалу рычаг легко поворачивается. Если же есть ощущение, что на поворотах ручка начинает работать медленнее, чем обычно, это значит, что пора смазать детали. После нескольких манипуляций со смазкой кран будет снова поворачиваться в привычном режиме. Не стоит забывать, что со временем смазка может смываться водой. Поэтому нужно следить за тем, чтобы пространство между пластинами было постоянно заполнено.

Можно выделить несколько видов смазки для картриджей из керамики. К ним относятся силиконовая, тефлоновая смазка и циатим-221. Каждая из них имеет свои преимущества и может использоваться не только для смесителей. Самой лучшей и, следовательно, самой дорогой является силиконовая смазка. Однако ни в коем случае нельзя путать её с силиконовым герметиком.

Как выбрать кран

Для того чтобы выбранная модель прослужила Вам долго, нужно уделять особое внимание ряду факторов при подборе запорной арматуры:

Кран должен иметь достаточную толщину носика, в противном случае он начнет протекать уже после года использования;
Обязательно читайте инструкцию производителя, где указано техническое назначение крана. Не все сенсорные и термостатические модели подходят для душа, а некоторые рычажные – для раковины;
Если прокладки выполнены из резины, то несколько раз в год нужно будет проводить плановый ремонт – менять их. Модели с пластиковыми прокладками несколько дороже, но зато не требуют частого вмешательства;
Бесконтактные краны имеют один недостаток – их устройство нуждается в питании управляющей схемы. Её можно подключить через проводку, розетку или к переносному аккумулятору. Заранее учитывайте эти особенности сенсорных смесителей.

Производители

Можно выделить три основные категории среди производителей:

Известные мировые бренды из Европы и США.
Бюджетные марки из Китая.
Российское производство.

Цена обычно соответствует качеству. Самые дешевы варианты — это модели из Китая. Нельзя сказать, что всегда качество их исполнения ужасно. Есть модели, которые прослужат вам не один десяток лет, но это всегда покупка «кота в мешке».

Душевые кабины из Европы и США самые дорогие и самые качественные. Это модели из премиум-сегмента. Если вы себе можете позволить такую продукцию, то смело выбирайте то, что вам нравится.

Скажем, что свои покупатели есть у абсолютно всех производителей. Равно как и положительные и отрицательные отзывы на все варианты. Больший сегмент на нашем рынке все же занимает Китай.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;
Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Кухонный смеситель Blanco TALOS-S

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Демонстрация снятия картриджа в разрезе

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;
Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;
Далее, прикручивается фиксирующая гайка и кольцо;
После нужно установить рычаг смесителя и привинтить его;
Отверстие под винт закрывается декоративной плашкой.

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

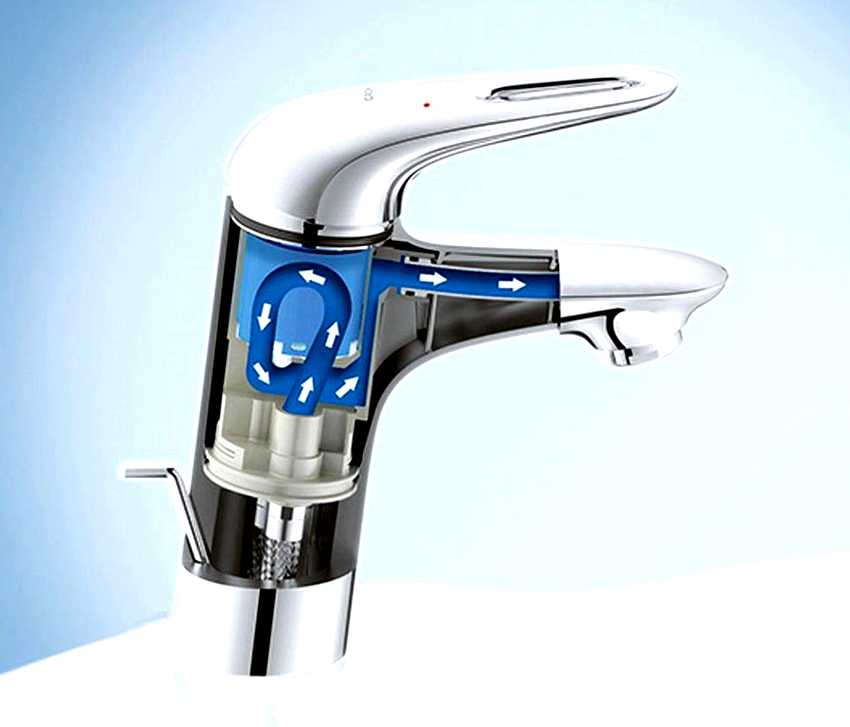

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.
