Обжимные клещи

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами.

В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится. Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей. Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Как работать с НШВИ

НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.

Инструменты для опрессовки

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

  • Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
  • Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
  • Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото  Действие
Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Как обжать провод: инструкция для одинарного и двойного НШВИ

Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.

Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.

Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.

Этапы опрессовки провода

Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:

Watch this video on YouTube

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов

Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание

Клещи для обжима проводов

Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения

Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Стадии обжима гильз

Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах

Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Читать также: Сварка проводов в распределительной коробке инвертором

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения.

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться. Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Люфт может быть и он допустим, но он должен быть минимальным.
Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

  • существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
  • замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9.


Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.


Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Опрессовка проводов гильзами: подробная инструкция.

Для соединения проводов с помощью гильз в первую очередь нужно изучить технические таблицы и подобрать в соответствии с заданным сечением проводов нужный размер гильзы, матрицы (фигурной скобки/паза клещей) и пунсона (подвижного элемента опрессовочного инструмента, которым осуществляется непосредственное давление на гильзу). А дальше дело техники…

  1. Заведите провода в коробку и снимите с них внешнюю изоляцию на 3 см, если планируется использовать гильзы с сечением 4-16 мм. кв., или на 2 см, в случае применения гильз меньшего сечения.
  2. Отсортируйте провода по группам. Просуньте каждую из групп в гильзу нужного сечения. В нашем примере провода имеют сечение 2,5 мм. кв., они разделены на группы по 4 провода, следовательно, идеальным вариантом является использование гильзы с сечением 10 мм. кв.

  1. Для таких гильз в соответствии с техническими таблицами могут использоваться пресс-клещи ХД-16Л, с их помощью и проведите двойной обжим каждой из гильз – на их входе и выходе.
  2. Осталось лишь заизолировать полученные соединения. Сделать это можно, надев и обдув горячим воздухом кусок термоусаживаемой трубки с клеевым слоем, а также просто обмотав нужные места изоляционной лентой.

На этом опрессовку проводов гильзами можно считать завершенной.

Полезные советы и рекомендации.

  1. Используя гильзы для удлинения цепи, стык проводов делайте ровно по центру гильзы.
  2. Очень внимательно подбирайте сечение гильзы под соединяемые провода: чем правильнее они будут подобраны, тем меньше пустот, повышающих риск плохого контакта, останется внутри гильзы, тем лучше. Если же сделать этого не удалось, заполните пустующее место в гильзе кусочками оголенного провода. Их длинна, естественно, должна быть меньше длины используемой металлической трубки.
  3. Изоляция опрессованных гильзами проводов должна выходить за срезы гильзы, как минимум, на 1см.
  4. В случае сращивания разного количества проводов с обеих сторон или хотя бы одного многожильного кабеля для опрессовки следует применять не гильзы, а изолированные наконечники (НШВИ).

Опрессовка наконечников кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный оконцеватель, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

  1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
  2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Клещи обжимные для кабельных наконечников

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие.

  1. Пользуются популярностью следующие инструменты:
  2. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
  3. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  4. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  5. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  6. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Применение обжимных клещей

Клещи обжимные широко используются радиолюбителями, автомеханиками и электриками в процессе работы. Применение клещей незаменимо для опрессовки контактов стандартных кабелей и специфических коннекторов нестандартного разъема (к примеру, сетевой кабель для ПК). Сегодня пресс клещи стандартного размера для опрессовки контактов являются оптимальным вариантом для выполнения данной задачи.

Конструкция кримперов дает возможность легко и быстро выполнить опрессовку, а принцип функционирования обеспечивает надежное и плотное обжимание. Благодаря этому обеспечивается сильная связь между проводниками и соединительным элементом. Цена клещей для наконечников проводов определяется изготовителем, типом конструкции, качеством и используемым материалом.

Клещи для опрессовки разработаны для выполнения опрессовки изолированных проводов:

  • наконечников НКИ кольцевого типа;
  • наконечников НВИ вилочного типа;
  • штыревых круглых наконечников НШКИ;
  • плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М;
  • ответвителей прокалывающего типа ОВ
  • соединительных гильз ГСИ.

Клещи для опрессовки гильз широко используются для гибких жил проводов в процессе подсоединения автоматических выключателей, розеток, люстр и светильников.

Обжатие соединительных гильз в промышленности осуществляется при помощи гидравлических опрессовочных клещей, которые рассчитаны на жилы кабелей сечением от 16 до 240 кв.мм.

Далее в материале расскажем, как пользоваться обжимными клещами ручного и гидравлического типа, приведем принципы их работы и особенности применения. Выбирать клещи следует, ориентируясь на сечение жилы кабеля.

Наконечники для проводов под опрессовку: функциональное назначение

Использование наконечников – один из способов крепления многожильного провода к клеммнику, винтовому зажиму, электроприбору и соединения частей кабеля между собой. Этот метод лучший в случае сильной вибрации или недостаточной длины жил для сварки или пайки. Заключается в установке на оголенный конец провода металлической (медной, алюминиевой или алюмомедной) гильзы или наконечника с последующим обжимом специальным инструментом.

Применение наконечников для проводов под обжим имеет ряд преимуществ:

  • пучок жил не разваливается и не расплющивается;
  • все проводки сохраняют целостность;
  • соединение не нагревается и не обгорает;
  • металл жилы защищен от воздуха и влаги;
  • в передаче тока задействованы все провода;
  • у наконечника большая площадь контакта.

Опрессовка кабеля необходима как на производстве при подключении силовых линий, так и в быту, так как этот метод намного надежнее, чем простой зажим, и легче в исполнении, чем сварка или пайка.

Опрессованный провод

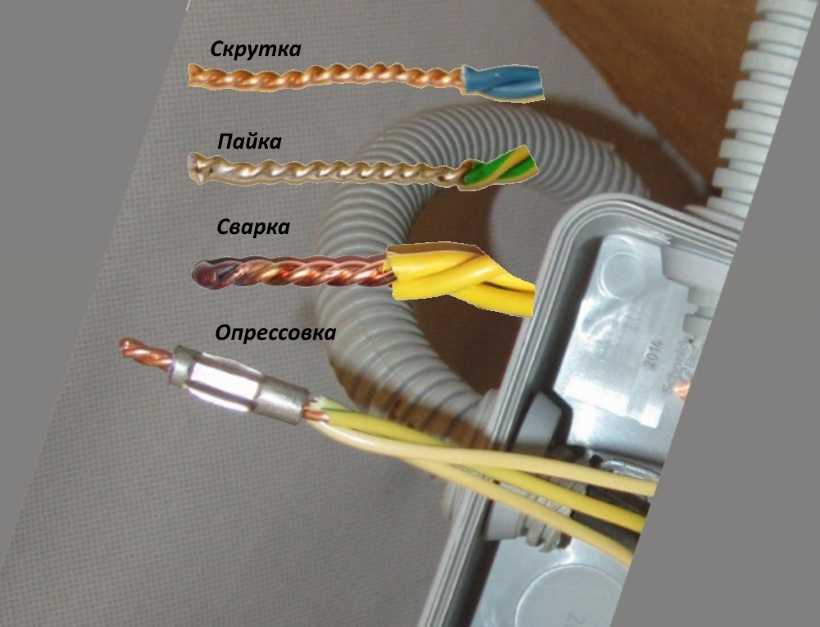

Соединение скруткой

Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.

Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.

Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.

Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.

Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.

Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь. Вам это будет интересно  Особенности проводов для электропроводки

Вам это будет интересно  Особенности проводов для электропроводки

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.


Альтернативы опрессовке

Маркировка наконечников

Поскольку рынок предлагает широкий выбор товаров различного вида, для них создана специальная маркировка, которая предназначена облегчить поиск нужного изделия:

  1. А – материал изделия – алюминий;
  2. Л – луженая сталь;
  3. М – медные;
  4. Т – трубчатое сечение;
  5. У – имеет угловой сгиб;
  6. И – наличие изоляции;
  7. О – наличие отверстия для регулировки укладки жил.

Первое число маркировки указывает толщину сечения, второе – диаметр отверстия под крепежный винт, третье – диаметр внутри соединителя, чтобы правильно подобрать толщину электропровода. Все измерения указываются в миллиметрах. Например, НШВИ расшифровывается как «наконечник штыревой втулочный изолированный».

Пресс клещи CTB

В набор CTB входят:

  • сами пресс клещи
  • пять нумерованных матриц
  • пластиковый кейс

Пресс клещи имеют механизм быстрого съема и замены матриц.

Имейте в виду, что любая матрица, как и любая деталь, имеет свойство приработки. И при первых нескольких десятках циклов обжатия, вполне возможно, что наконечник может закусывать.

Иногда застревание бывает такое, что выскакивает матрица из своего быстросъемного механизма. Это вовсе не говорит о некачественном инструменте, и со временем после приработки вы забудете о таком неудобстве.

Пресс клещи СТВ изготовлены из качественной стали. Снабжены храповым механизмом, который обеспечивает полный цикл обжатия. Есть также звездочка, с помощью которой можно регулировать прижимное усилие.

В верхней части расположен рычаг позволяющий разблокировать инструмент из любого положения.
Если вы неправильно выбрали размер матрицы и начали обжим, пресс клещи могут не дойти до самого конца, тем самым, заблокировав ручки в промежуточном положении. Здесь как раз таки и понадобится рычаг разблокировки.

Рукоятки выполнены удлиненной формы, чтобы было удобно производить обжатие двумя руками. При относительно больших сечениях и большом объеме работ это очень выручает.

По сравнению с другими производителями заметную роль играет небольшой угол развода ручек кримперов КВТ. У других моделей чтобы выполнить обхват, порой нужно иметь не руки, а большие лапищи. Небольшой угол разводки позволяет пользоваться инструментом с гораздо большим удобством и комфортом.

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
