Межэтажные перекрытия в доме: классификация и конструктивные особенности

Как делаются самовыравнивающие полы

Самовыравнивающиеся полы

После окончательного высыхания плита должна выглядеть идеально ровной, гладкой, аккуратной. Поэтому целесообразно приобрести так называемые самовыравнивающиеся полы, после чего залить поверхность плиты дополнительно.

Первый этап. Вскрывается пол.

Второй этап. Подготавливается грунтовочный состав. Смесь разводится.

Третий этап. Состав заливается сверху.

В этом случае нужно учитывать такие факторы.

Во-первых, необходимо использовать тот объём воды, который обозначен в инструкции.

Во-вторых, потребуется специальный валик с шипами. Это инструмент для разглаживания состава. Тогда вылитая масса не только будет равномерно распределена по поверхности, но и выйдут наружу пузырьки воздуха.

Для покрытия плиты изначально обозначенной квадратуры будет достаточно 3-х мешков смеси. Тогда удастся создать покрытие в 0,3 см. Далее пол обретает идеальную гладкость. Прежде нужно подождать, когда бетон высохнет, а после должен полностью высохнуть этот финишный состав. Период отвердения обозначает производитель.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

досок, толщина которых составляет от 3,8 до 5 см;
бруса, толщина которого составляет от 7,5 см до 17,5 см;
бревен;
проклеенного бруса;
клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

его достаточно легко сделать и смонтировать;
обладает хорошими теплоизоляционными свойствами;
дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
Далее концы балок должны быть обернуты рубероидом.
В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

Ламинат.
Подложка под ламинат.
Плиты ОСП.
Доска с характеристиками 50х100.
Утеплитель толщиной 20 см.
Брус 70х195 мм.
Брус 20х20 см.
Защита от ветра.
Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Варианты устройства потолка в частном доме

Любой потолок частного дома представляет собой многослойную конструкцию. В ее составе:

Типовые конструкции потолков

Схемы деревянных потолочных перекрытий

Пример железобетонного перекрытия потолка в частном доме

Независимо от того, какого типа перекрытие, деревянное или бетонное, монтаж потолка осуществляют одними и теми же способами. Единственное различие в методе соединения материалов. В случае с бетонной плитой необходимы предварительное высверливание отверстий и установка дюбелей. С деревянным перекрытием все намного проще: для крепления используют саморезы и шуруповерт, гвозди и молоток.

Существует три варианта устройства потолка в частном доме:

Три типа потолков для частного дома

Выбирая вариант монтажа, нужно решить, будет ли потолок дополнительно обшиваться отделочным материалом, или сразу будут использованы те, которые гарантированно обеспечат помещению эстетическую привлекательность. Во втором случае речь идет о дереве: досках, балках, рейках. Оно способно подчеркнуть особый колорит частного дома и подходит для перекрытий любого типа.

Способы усиления

При помощи пластин из стали можно укрепить балки

Стальные вспомогательные материалы

Усилить деревянные балки помогут пластины из стали, закрепляющиеся по разным сторонам бруска. Стальные орудия в обязательном порядке следует обработать раствором, который препятствует появлению коррозий, иначе они будут недолговечны.

Углепластик

Материал, который также называют углеволокном, является современной технологией в строительном мире и активно применяется во время балочных реконструкций потолка. Он бывает в виде пластин, лент или нитей.

Данный пластиковый материал наносится в несколько слоёв на древесную поверхность, обеспечивая лёгкость работы и надёжное качество, что делает его довольно популярным.

Протезы из дерева или металла в зонах торца

Из-за непостоянных температур балки в районе несущей стены значительно ослабевают. Необходимо сделать сильнее основный древесный брус, чтобы предотвратить появление негативных последствий в будущем, а также избежать повторной реконструкции в ближайшее время.

Для этого к краям деревянного основания крепятся дополнительные протезы из металла или дерева, которые помещаются в кирпичное углубление стены, обеспечивая тем самым надёжную защиту центрального бруса.

Установка протезов для сгнившей балки перекрытия

Опоры для несущих балок

Этот способ предполагает размещение дополнительных опорных конструкций под несущими балками потолка, чтобы распределить равномерно нагрузку.

Дополнительные балки

Если работа выполнена, а вес распределён неверным образом, то готовую конструкцию необходимо перекрыть дополнительными балками, которые возьмут на себя лишний вес.

Воплотить в жизнь потолочные перекрытия своими руками вполне возможно, но для этого нужно ознакомиться с необходимой информацией, чтобы сократить до минимума неприятные моменты во время работы, а также соорудить качественную модель, которая прослужит долгие годы.

Виды различных плит перекрытия и их типу по назначению

Плиты перекрытия различаются по их типу (месту расположения), а также по методу их устройства и материалам, из которых они сделаны. Разные типы перекрытий требуют свой определённый подход в плане проведения работ по их защите от воздействия воды и влаги.

В частном доме с 2 этажами, будет или 2 или одно перекрытие. Если у дома есть цоколь или подвал, то первое перекрытие будет между цоколем и первым этажом, второе межэтажное перекрытие будет между первым и вторым этажом и третье между вторым этажом и чердаком или техническим помещением перед кровлей.

Типы перекрытий по месту положения:

Чердачные перекрытия – Находятся между техническим этажом или чердаком и служат последним рубежом защиты основных помещений от проникновения воды, если у кровли будут протечки. Если чердачное пространство выполнено в частном доме, то от качества плиты зависит в том числе и качество жизни в жилой зоне чердака и под ним.
Межэтажные перекрытия – Являются разделяющим конструктивом между отдельными этажами. Гидроизоляция таких перекрытий крайне важна и не только в мокрых зонах, так как именно она способна предотвратить протечки воды из одного помещения в другое, ниже стоящее. Гидроизоляция межэтажных перекрытий в основном актуальна в многоквартирных жилых домах, где в случае отсутствия качественной гидроизоляции, прорыв трубы в мокрых зонах (кухня, санузел) может привести к серьёзным последствиям и затоплению соседей.
Цокольные перекрытия и перекрытие первого этажа – этот элемент сооружения находится между первым этажом и цоколем. Задача перекрытия цоколя выдерживать будущие нагрузки.

Виды перекрытий по способу устройства и монтажа:

Сборные перекрытия -Делятся на балочные и плитные. В случае с блочными несущие балки дополняются бетонными блоками и заливаются стяжкой. При использовании плитных используются готовые железобетонные плиты. В кирпичных и монолитных зданиях в большинстве случаев используются монолитные или крупноформатные сборные перекрытия из заводских многопустотных железобетонных плит, что делает их достаточно лёгкими. Один из самых больших недостатков сборных конструкций в плане защиты от проникновения воды это наличие многочисленных швов, через которые легко проходит вода.
Монолитные перекрытия – В отличие от сборных плит, монолитное бетонное перекрытие не имеет швов и заливается разом на готовый армированный каркас. Заливка монолита делается из качественного товарного бетона и опирается на стены конструкции.
Облегчённые монолитные перекрытия – Бетон заливается по профилированному листу и в итоге весит меньше обычной монолитной плиты.
Филигранные железобетонные плиты – некий средний вариант между монолитным перекрытием и сборным. Эти перекрытия сделаны из железобетонных плит, дополнительно укреплённых бетоном и арматурой. Их делают самостоятельно непосредственно на месте производства работ или заказывают на профильном производстве.

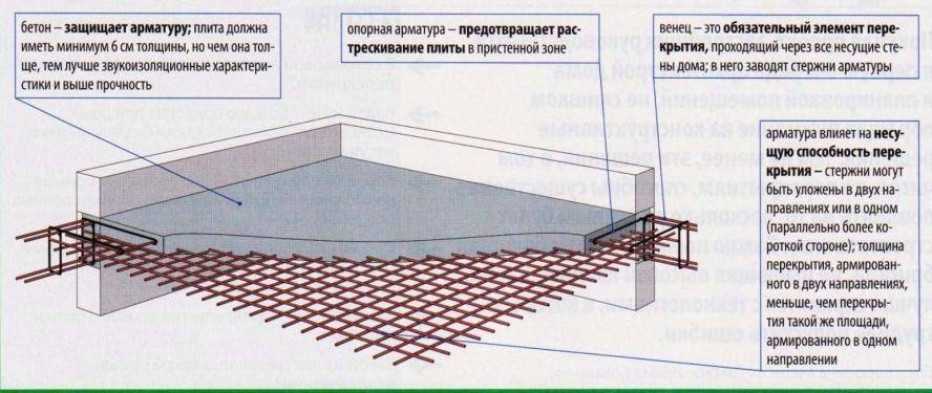

Схема устройства монолитных перекрытий в разрезе:

Смотреть схему

Виды

Для строительства чердачных перекрытий можно использовать различные по весу, несущей способности, долговечности и, конечно, цене материалы. Выбор вида конструкции зависит от характера использования подкровельного помещения, совокупного веса перекрытия и оборудования, которое будет установлено на чердаке. Различают следующие виды чердачных перекрытий:

Деревянные. Для обустройства перекрытий частного дома можно использовать деревянные балки с сечением 150х150 мм или 200х200 мм. Достоинство этого способа в том, что дерево очень прочный, но легкий материал, поэтому он не оказывает дополнительной нагрузки на фундамент сооружения. Кроме того, большим плюсом является демократичная цена и доступность этого материала. Однако, чердачное перекрытие с деревянными балками используется только если размер дома не превышает 6-10 метров, так как это максимально возможная длина стандартных пиломатериалов.
Металлические. В качестве балок можно использовать металлические двутавры. Они очень прочные, выдерживают без деформации огромный вес, однако, и сами весят прилично. В деревянных домах металлические перекрытия практически не используются, а вот для кирпичных и газобетонных сооружений – это оптимальный вариант.
Железобетонные. Формованные балки перекрытий из армированного сверхпрочного бетона используются для больших домов, так как они имеют большой вес и длину.

Классификация шума и методы борьбы с его распространением

Чтобы эффективно снизить громкость проходящего сквозь перекрытия звука, следует четко понимать, с чем приходится бороться. В одних случаях достаточно укладки звукоизоляционного материала, а в других придется вносить изменения в структуру потолочной конструкции.

По нормативам в жилых помещениях комфортным уровень шума считается в пределах 40 дБ, а вредным для слуха – более 80 дБ
Уровни звуковых давлений различных источников звуков

Виды шумов

Все распространяющиеся по коттеджу шумы делятся на два типа:

Воздушные – звуки работающей бытовой техники и громкий говор людей.
Ударные – образующиеся в результате воздействия на конструкции здания (забивания гвоздей, сверления, падения предметов на пол).

Нас окружает два вида шумов

Помимо этого, есть еще структурные шумы, которые образуются в результате комбинации первых двух видов либо преобразования звуковых волн из одного из одного вида в другой. Причем в результате борьбы с ударным и передаваемым по воздуху шумом автоматически происходит избавление и от структурных звуков.

Способы борьбы с воздушным шумом

Чтобы побороть воздушные шумы, межэтажное перекрытие необходимо превратить в многослойную конструкцию из жестких и мягких стройматериалов. В качестве первых можно использовать гипсокартонные или древесностружечные плиты, а вторых – минвату, войлок, стекловолокно или фибролит.

Часть воздушного шума должна отражаться обратно в комнату твердым покрытием, а часть поглощаться звукоизоляционным материалом внутри пирога

Способы борьбы с ударным шумом

С ударными звуками все несколько сложнее. Необходимо погасить энергию вибраций и ударов, которые образуются при ходьбе по полу второго этажа и падениях на него предметов. Для этого на деревянные балки укладываются упругие прокладки из резины или пробки, и уже на них производится монтаж чернового напольного покрытия.

Индекс изоляции воздушного и ударного шума

При выборе материала для звукоизоляции и утепления межэтажного перекрытия в деревянном доме в его технических характеристиках следует смотреть на индекс изоляции воздушного шума RW в децибелах. Он указывает, сколько будет поглощено дБ, и напрямую зависит от толщины уложенного слоя. По нормам для создания комфортных условий RW межэтажной теплоизоляции должен быть не ниже 50 дБ. Это звуки речи средней громкости, которые перекрытие коттеджа обязано гасить полностью.

По ударному шуму для оценки звукоизоляции применяется показатель LNW. Однако он рассчитывается по специальным формулам и методикам. Сделать это сможет только грамотный специалист в рамках подготовки проекта строения. Чем выше RW и ниже LNW, тем лучше звукоизоляционные показатели перекрытия между первым и вторым этажом.

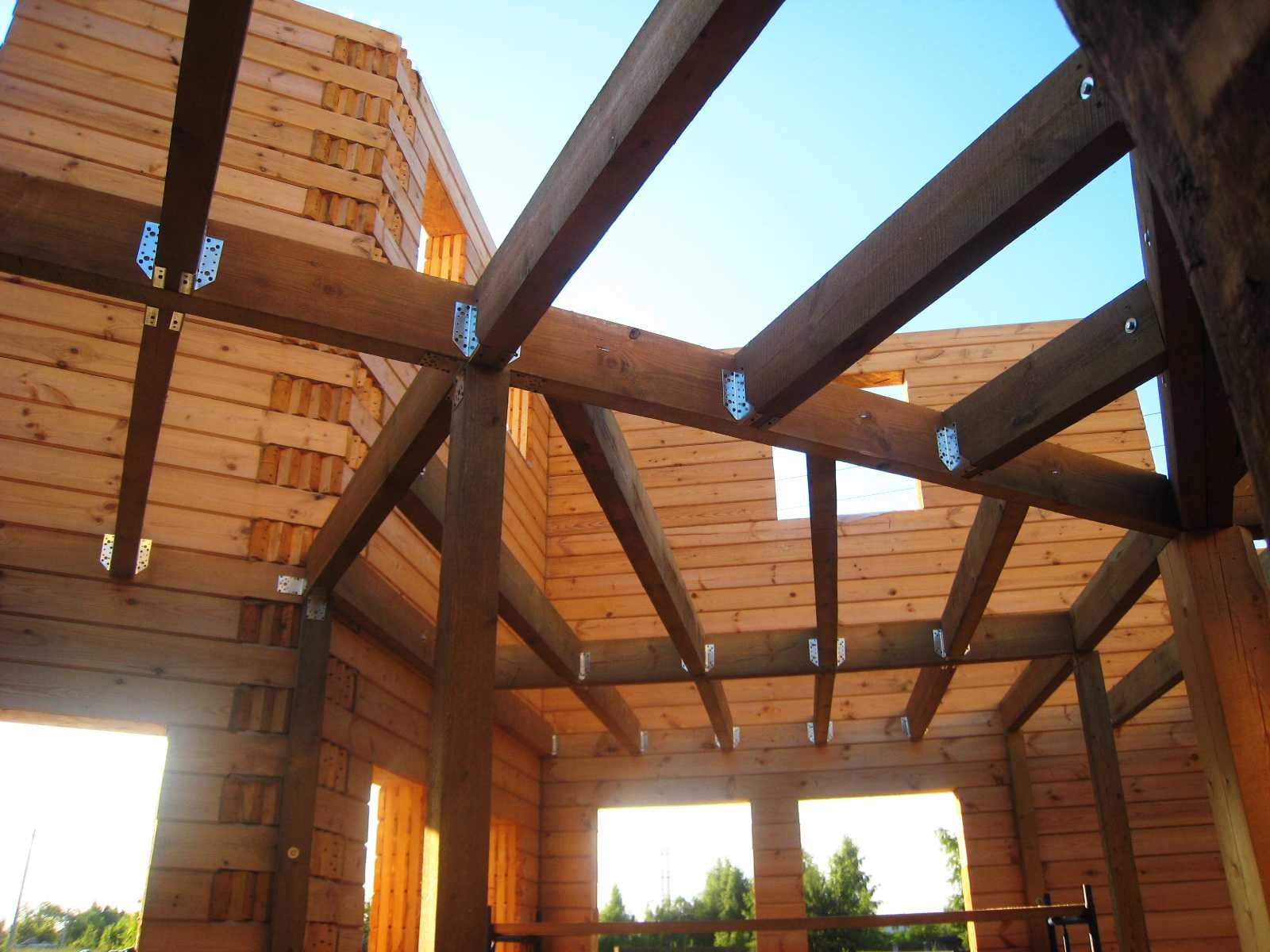

Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие

Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку	Вид сверху
Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция

Устройство перекрытий

Так как чердачное перекрытие совмещает в себе изолирующую и несущую функцию, оно имеет многослойное строение. Его компоненты, дополняя друг друга, соединяются в единую систему, обеспечивающую прочность, несущую способность и долговечность. Если перечислять все слои чердачного перекрытия, начиная со стороны чердака, то оно выглядит следующим образом:

Чистовой пол. Чистовым полом называют декоративное напольное покрытие, которым покрывается черновой пол чердака. Если подкровельное помещение жилое, то для обустройства чистового пола используют ламинат, обработанную древесину, линолеум, паркет. В нежилом чердаке чистового пола может вообще не быть.
Черновой пол. Черновым полом называют настил из досок, который набрасывается на лаги. Для его монтажа используют обрезную доску толщиной 4-5 см, в целях экономии ее можно заменить на необрезную.
Лаги. Лагами называют прочные, ровные доски или бруски, которые укладываются перпендикулярно балкам перекрытия для монтажа пола. Между лагами обычно прокладывается термоизоляционный материал, защищенный снизу слоем пароизоляции, а сверху слоем гидроизоляции.
Балки. Каркас перекрытий состоит из прочных, толстых балок, которые устанавливаются на выступах в стенах или вмуровываются в них. Балки несут на себе весь совокупный вес конструкций, поэтому они должны иметь большую несущую способность.
Потолочная обшивка. Снизу перекрытия обшивают отделочным материалом, к примеру, деревом или гипсокартоном, чтобы придать эстетичный вид потолку жилого этажа.

Устройство чердачного перекрытия

Сборно-монолитные конструкции: особенности устройства

Основными конструктивными элементами сборно-монолитных конструкций являются специальные балки, блоки-вкладыши, армирующая сетка и бетонная основа. Сооружение выполняется следующим образом:

На 2 противоположные несущие стены монтируются балки с шагом в соответствии с размерами блоков.
Фото 10. Установленные на стенах балки
Пространство между балками заполняется блоками-вкладышами, формируя, таким образом, несъемную опалубку для последующего бетонирования.
Рисунок 11. Заполнение блоками пролетов между балками
Изготовляется армирующая сетка из рифленой арматуры, которая укладывается поверх блоков.
Фото 12. Армирование СМП
Бетонируются пустоты между рядами блоков и верхний слой сверху них толщиной 50 мм.
Фото 13. Бетонирование сборно-монолитного перекрытия

Техника и последовательность работ показаны в следующем видеоматериале:

Вывод

Мы перечислили все существующие способы сооружения перекрытий в доме, осветили их главные преимущества и недостатки. На основании этой информации подобрать оптимально подходящую конструкцию в зависимости от характера эксплуатации здания и предполагаемых нагрузок не составит особого труда.
