Ветровая и торцевая планка для металлочерепицы

Требования к доскам для крыши

Все доски для кровли обязательно обрабатывают огнебиозащитой. Лучше всего, если обработка заводская, и пиломатериалы были погружены в ванну с антисептиком и антипиреном. Но такие доски встречаются редко, и они очень дорогие.

Чаще всего пиломатериалы обрабатывают на месте, окрашивая их комплексным составом

В такие пропитки всегда добавляют краситель, поэтому при обработке важно следить, чтобы на досках не оставалось непрокрашенных участков.

Остальные требования к пиломатериалам зависят от назначения досок. Все элементы стропильной системы делятся на две группы: несущие конструкции и ограждающие. К первым относятся стропила, коньковый прогон, затяжки, стойки, подпорки, ко вторым — внешняя и внутренняя обрешетка.

1. Очень хорошо высушенные. В соответствии с ГОСТ 20850-2014 оптимальная влажность дерева для несущих конструкций равна 8%, максимальная — 12%. Если влажность больше, то под нагрузкой доски может выгнуть или покоробить, что снизит их несущую способность.
2. Без серьезных пороков древесины. Доска для крыши должна быть высокого качества: без обзола, трещин, гнили, несросшихся сучков, грибковых и бактериальных поражений.
3. Достаточной длины. Стропила и коньковый прогон нежелательно сращивать — лучше использовать цельные доски. Конечно, если крыша большой площади, без наращивания несущих конструкций не обойтись. Но если перед вами стоит выбор, какую доску использовать для крыши: цельную или сращенную, всегда выбирайте первый вариант.

Для ограждающих конструкций можно брать не такие качественные доски. В частности, для обрешетки допустимо использовать пиломатериалы влажностью 15-20%. Нагрузка на обрешетку невысока, а крепятся доски с шагом примерно в 1-1,5 м, поэтому они обычно не деформируются при высыхании.

Кроме того, доски для крыши, которые пойдут на обрешетку, могут иметь незначительные дефекты. Например, если для стропил нежелательно брать пиломатериалы даже с полусросшимися сучками, то для обрешетки такие доски вполне подходят. Также для нее можно использовать посиневшую от грибка древесину. Но, конечно же, перед укладкой грибок из таких досок нужно обязательно выжечь хлорсодержащими средствами.

Длина досок для обрешетки также не имеет особо значения. Но брать сильно короткие пиломатериалы не стоит — их просто неудобно крепить.

Теперь о том, как выбрать пиломатериалы для кровли:

1. Всегда выбирайте пиломатериалы лично и тщательно осматривайте каждую доску.
2. Старайтесь организовать закупку леса так, чтобы была возможность проследить за погрузкой. К сожалению, подмена части выбранного пиломатериала на менее качественный перед загрузкой в транспорт — распространенная практика.
3. Не верьте продавцу на слово — обязательно проверяйте размеры и влажность древесины инструментально.

Кроме того, доски для крыши нужно правильно хранить. Для них нужно сделать ровную площадку с настилом, чтобы обеспечить циркуляцию воздуха. На этот настил доски укладывают штабелями, перекладывая ряды брусками 20-25 мм. Сверху пиломатериалы накрывают рубероидом, шифером и другими непромокаемыми материалами для защиты от влаги. Торцы должны остаться открытыми.

Виды планок

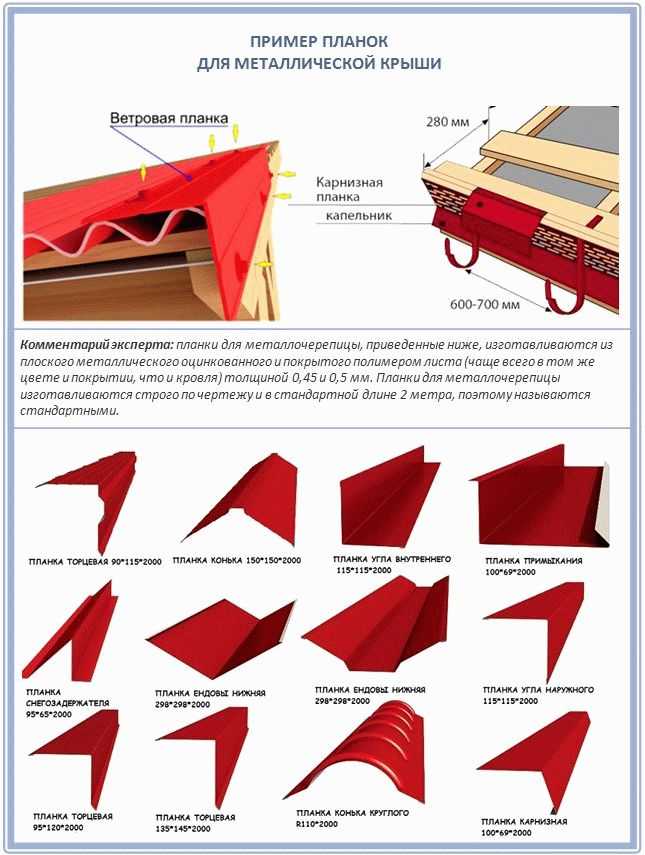

При монтаже кровли из металлопрофиля используется несколько видов планок:

• карнизная — крепится к стартовой доске обрешетки. Эта часть кровельной системы защищает деревянные элементы от намокания при ливнях, таянии снегов, обледенения. Также карнизная планка способствует отводу воды, направляя ее в желоб;
• коньковая треугольная — закрывает стыки обоих скатов на горизонтальном коньке и на наклонных ребрах. Не дает влаге, грязи, листве, попасть в подкоровельное пространство. Защищает края покрытия от подрыва порывами ветра. Этот элемент часто используется на кровли, где наклон ската более 30°, на четырехскатных кровлях;
• конек плоский — напоминает треугольную модель, и устанавливается на кровельных конструкциях с углом наклона менее 30°. Также этот элемент применяется на ломанных скатах и постройках с незначительным уклоном;
• ендова — бывает внутренней и внешней. Внешняя планка отводит воду с внутреннего стыка ската, устанавливается под кровельное покрытие, защищая помещение под кровлей от затопления. Ендова декоративная планка устанавливается на внутренний наклонный стык ската и скрывает косой срез металлической черепицы, защищает от мусора и грязи;
• снегозадержатели — задерживают снег, устраняя вероятность лавинообразного схода покрова;
• примыкания — накладывается на области примыкания к стене или дымоходу;
• капельник — защищает торцевую часть обрешетки от намокания и направляет воду в водосток;
• торцевая — это еще один доборный элемент, который устанавливается на торцы скатов, из-за чего и получил такое название. Данная планка бывает прямой и с углом. На второй имеется дополнительное ребро жесткости, которое одновременно является дополнительным декоративным элементом.

Набор фасонных элементов профнастила, которые необходимы при монтаже металлочерепичной кровли

Изготовляются планки на специальном металлопрокатном оборудовании. На лист воздействуют высокими температурами, а также механическим способом, пропуская через роликовый узел.

Предназначение торцевой планки

Одно из основных предназначений элемента — улучшение эстетики конструкции. Так удается скрыть неаккуратные срезы.

Торцовая планка выполняет и другие функции, облегчающие эксплуатацию кровельной системы и продлевающие срок ее службы:

• предохраняет фронтонный и кровельный свес от намокания. Кровлю защищает сама металлочерепица. Однако талая вода и дождевые капли иногда попадает снизу на стропила. При постоянном затекании не спасают даже самые сильные пропитки;
• в регионах, где часто дует сильный ветер, кровельный материал часто срывает ветром. Незащищенные края листового покрытия деформируются, ломаются. Иногда вследствие сложных погодных условий металлочерепица отрывается целыми панелями. Ветровая планка уменьшает этот вред.

Торцевая планка не допускает деформации кровельного материала и отрыва панелей даже при шквальном ветра

Это интересно: Стеклоизол для кровли: изучаем детально

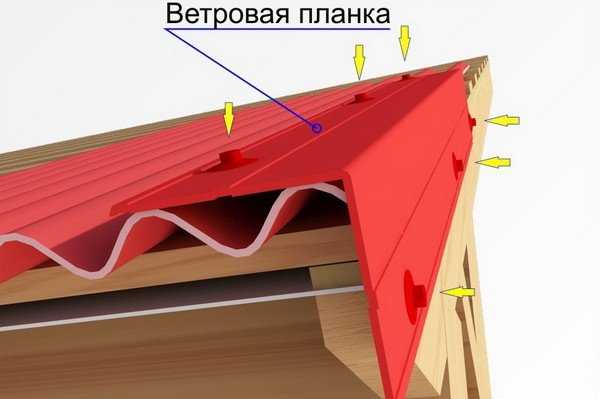

Как крепить ветровую планку на профнастил – пошаговая инструкция

Для строительства кровли требуется не только листовой материал, но и доборные элементы, позволяющие завершить монтаж (ветровая, карнизная, коньковая планки). Перед тем как крепить ветровую планку на профнастил, рекомендуется проконсультироваться у опытных строителей или изучить инструкции профессионалов.

Для чего это необходимо

Доборные элементы необходимы для защиты кровли и чердака от ветра, воды, снега и проникновения животных, в том числе птиц и летучих мышей. Герметизированная крыша из профнастила позволяет использовать в обустройстве мансарды любые материалы.

Деревянные стропила, обрешётка крыши и потолочное перекрытие будут оставаться сухими в любое время года, что значительно увеличит срок службы всего строения. На чердаке можно круглый год хранить вещи и некоторые продукты, не опасаясь их порчи.

Ветровая планка и другие защитные элементы имеет и декоративное значение. Кровля, построенная в единой цветовой гамме, придаёт строению красивый, эстетичный вид.

Пошаговая инструкция

Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:

Шаг 1. Замеряют длину скатов крыши.

Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.

Монтаж торцевой планки металлочерепицы – Торцевая планка для металлочерепицы: как правильно выбрать ? характеристика и основные виды и монтаж — Мини гостиница «Отель А»Торцевая планка для профнастила: размеры и порядок монтажа, материал изготовленияПланка торцевая для металлочерепицы: назначение и порядок установкиВетровая планка для металлочерепицы: размеры и установка ветровой планки на металлочерепицу двускатной крышиКак выбрать торцевую планку для металлочерепицы? Характеристика и основные виды и Монтаж +ВидеоПланка торцевая для металлочерепицы: назначение и порядок установки

Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».

Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.

Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).

Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.

Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.

Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.

Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.

Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.

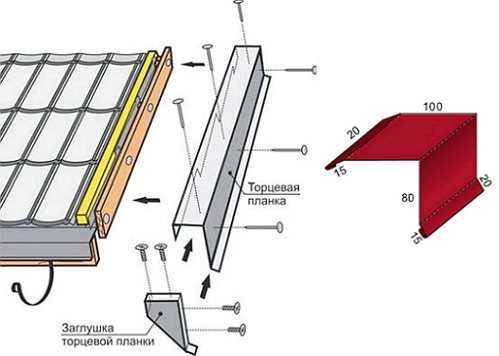

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом :

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

Карнизная и торцевая планка

Доборные элементы для кровли из металлочерепицы выпускаются в большом ассортименте. Часть из них играют больше декоративную роль, без других сделать качественную крышу просто невозможно. Именно к последним и относятся такие доборные элементы, как карнизная и торцевая планка.

Изделия представляют собой следующее:

• Карнизная планка – стальной уголок с небольшим загибом на внешней стороне. Доборный элемент служит для того, чтобы направлять сточные воды с металлочерепицы в водосток. Также планка необходима для защиты карнизных досок от влаги;
• Торцевая планка. Доборный элемент, так же как и предыдущий, выполнен в виде металлического уголка, только без загиба. Его главная функция – это защита пространства между кровельной металлочерепицей и обрешеткой. В такую щель могут попасть не только дождевые капли и снег, но и насекомые или мелкие птицы.

Кроме того, описанные доборные элементы играют и декоративную роль. Карнизная и торцевая планки придают кровле законченный внешний вид. Размеры у описанных доборных элементов могут быть разными. Свес, наружная часть, выпускается с размерами от 10 до 25 сантиметров. При  этом длина всех планок практически всегда равна двум метрам.

Монтаж каждого элемента проводится на разных этапах возведения крыши. Карнизную планку устанавливают еще до металлочерепицы. Доборный элемент крепят к обрешетке. При этом, если предусмотрено наличие водостока, то планка монтируется поверх держателей этой системы. Крепление проводится с помощью саморезов, с шагом в 20-30 сантиметров.

Торцевая планка устанавливается на последнем этапе возведения кровли. Эти доборные элементы металлочерепицы крепят поверх кровельного материала. Работу начинают снизу вверх. Шаг между точками монтажа составляет от полуметра до 60 сантиметров. Крепежная планка заводится под лист металлочерепицы. В обоих случаях планки укладываются внахлест, который составляет 5-10 сантиметров.

Общие сведения

Цели

Обратите внимание, что наборы ветрозащитной планки для крыши предлагаются ведущим изготовителя в комплекте к обычному покрытию кровли. Это упростит выбор защиты, и при этом можно получать идеальное качество досок из всех различных вариантов

После установки ветровых планок кровельные скаты выглядят, как однородное покрытие монолитного типа, без углов и кривых кромок. Накладка может усиливать жесткость полотна кровли и единовременно защищать кровельный край от назойливых пернатых. Известно, что вороны, сойки и галки обожают прятать под край покрытия кровли различные закладки и припасы, кусочки веток, щепки, мох, создавая для владельцев небольшие проблемы, в том числе и распространением жуков-короедов и клещей.

Разновидности ветровых планок для кровли

Устройство накладки ветровой защиты отличается от 9 остальных видов торцевых элементов доборного типа. Главным отличием будет то, что каждая из конструкций, применяемых для защиты покрытия кровли, спрофилирована особенным образом так, чтобы как можно лучше защищать свои места на кровле. Планка карниза вместе с капельников должна быть установлена на скатной кромке, коньковый уголок – на кровельной верхушке. Монтаж ветровика на домовой кровле выполняется на торцевом кровельном выносе над фронтоном. Чтобы эффективно закрывать стыки, и при этом обеспечивать нормальный выход водяного пара без появления конденсата, доску требуется особенным образом выгнуть и профилировать.

Для каждого кровельного типа выпускают свои варианты планки ветрового типа:

• Для крыши мягкого типа применяют планку ветрового типа с П-образным профилем.

• Для металлической черепицы, шифера, профилированного настила и ондулина используют Г-профиль.

Тепловая и механическая нагрузка на накладку защитного типа обычно больше, чем на обычные кровельные листы, и потому деталь или делают из тонколистовой оцинкованной стали с покрытием из полимера, или поливинилхлорида, устойчивого к ультрафиолету и температурным перепадам.

Требования

В продаже можно найти достаточно большое число ветровых планок разнообразных конструкций, сделанных из полиуретана или поликарбоната ударопрочного типа. Они стоят недешево, а пригодность в роли защитной доски под вопросом, а пригодность в роли защитной доски под огромным вопросом, потому что оба вида пластика имеют высокий коэффициент расширения теплового типа, куда больше, чем у шифера или оцинкованного металла.

Обратите внимание, что ветровая пластиковая доска для крыши должна быть устойчивой и пластичность к влиянию солнечного ультрафиолета. И поликарбонат, и пластик полиуретанового типа быстро разрушаются под лучами солнца, и потому для кровли подойдет лишь полихлорвинил, в идеале в тон главного кровельного оттенка

И поликарбонат, и пластик полиуретанового типа быстро разрушаются под лучами солнца, и потому для кровли подойдет лишь полихлорвинил, в идеале в тон главного кровельного оттенка.

Крепим планку на металлочерепицу

Ветровую планку на металлочерепичную кровлю устанавливают после окончательной установки черепицы. Задача планки заключается в перекрытии образовавшихся после укладки листов черепицы торцов от попадания ветра и влаги.

Размеры торцевых планок составляют по длине до двух метров, ширина полочек планок может быть от 130 до 145 мм. Планку монтируют по этапам:

• установка планки выше уровня обрешетки

• компоновка планки относительно угла торца

• фиксация положения нахлеста и стыка планки сверху и сбоку.

Для некоторых видов металлочерепицы следует различать левостороннюю и правостороннюю планки. Поэтому во фронтонном узле можно использовать правые и левые ветровые планки.

Фронтонные планки предназначены для отделки правого и левого фронтонов. Монтаж фронтонных планок начинают снизу вверх с нахлестом минимум 10 см.

Жесткость конструкции планки и листов черепицы предполагает применение уплотнителей при монтаже. Местом крепления является максимум волны черепицы, а местом соединения является центр торцевой планки.

Крепежным элементом для монтажа планки являются саморезы, которые устанавливают с шагом 20-30 см. Если кровельное полотно из металлочерепицы уложено правильно, то планка должна покрывать торец поверх профильной волны.

Произвести правильное крепление ветровой планки поможет это видео.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши

Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели. Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины

Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

Для начала требуется вывести четкую линию обрезка стропильных ног. После проверьте вертикальность спила при помощи отвеса. К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки. Проверьте точность установки шпагатом

Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.. После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.

Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем :

Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

• Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
• Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
• Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

Разновидности торцевых планок

Торцевые планки бывают двух видов:

Расскажем о каждом варианте более подробно.

Классические торцевые планки

Такие торцевые планки подходит практически для всех профилей металлочерепицы, а также для профлиста. Выглядят они как «уголки» с загнутыми боковыми кромками. Стандартная длина ― 2 м.

Классические торцевые планки для кровли выпускают в следующих размерах:

90х115 мм (фигурная) ― Наиболее эстетичная среди классических торцевых планок. Она подчеркивает красоту кровли, эстетично оформленные торцы выглядят привлекательно. Благодаря наличию рёбер жёсткости отличается прочностью. Это классический вариант, именно так выглядели первые торцевые планки, которые поставляли на российский рынок из Финляндии.

95х120 мм ― плоский аналог фигурной торцевой планки (без рёбер жёсткости).

135х145 мм ― самая широкая из перечисленных торцевых планок. В отличие от предыдущих двух, подходит для нового профиля МОНТЕРРОСА (для других профилей металлочерепицы и профнастила её тоже используют). Она перекрывает волну самой высокой металлочерепицы в линейке компании «Металл Профиль» и обеспечивает надёжную защиту подкровельного пространства от влаги.

Внимание: при выборе торцевых планок ориентируйтесь на высоту профиля кровельного материала. Для профлиста или металлочерепицы с низкими волнами можно выбрать узкие планки (90х115 мм). Чем выше профиль материала ― тем крупнее должна быть планка

Чем выше профиль материала ― тем крупнее должна быть планка.

Сегментные торцевые планки

Сегментные планки выбирают для металлочерепицы нового поколения ― МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА. Они представляют собой усовершенствованную версию классических торцевых планок. Не похожи на простой «уголок» ― у них более сложная форма. Планки сужаются к верхней части, у них загнуты боковые и торцевые кромки.

Сегментные торцевые планки универсальны, они подходят ко всем профилям металлочерепицы нового поколения и отличаются только длиной ступенек ― 350 или 400 мм, в зависимости от выбранного вами размера профиля.

Различают левую и правую сегментные торцевые планки. Чтобы понять, какая планка левая, а какая ― правая, представьте, что вы стоите лицом к скату кровли. По левую руку будут смонтированы левые торцевые сегментные планки. Их внешний угол будет направлен влево. Соответственно, у правых планок внешний угол направлен вправо, они будут расположены по правую руку.

Левая сегментная торцевая планка Правая сегментная торцевая планка

Эти элементы повторяют очертания ступеней и рельеф металлочерепицы, эстетично подчеркивают торцы кровли, делают их визуально более объёмными и эффективно защищают подкровельное пространство от влаги и мусора.

Внимание: вы легко посчитаете, сколько сегментных торцевых планок вам потребуется ― их число равно количеству ступенек металлочерепицы на фронтоне

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.
