Разводка водопровода в квартире: схемы и нюансы проектирования

Центральная система водоснабжения

У центральной системы канализации и водопровода присутствует масса плюсов. Вам не нужно тратить средства на насосную станцию и сами агрегаты. Также не понадобится накопительный бак для жидкости. Что касается чистоты подаваемой воды и ее напора, то об этих показателях будет заботиться организация, которая предоставляет водный ресурс для объектов. Также предприятие может быть государственного типа, простыми словами – ЖЭК. В этом случае система канализации и водопровода может работать нестабильно: дополнительные счета за ремонт труб, наличие ржавчины, слабый напор.


На фото показана масштабная система, обеспечивающая водой целый микрорайон.

При выборе централизованной системы канализации вам не придется заниматься рытьем траншей для труб, созданием колодца и т.д. Вам необходимо отправить заявку в организацию, которая работает в вашем секторе. После получения разрешения начинается работа: спецтехника подготавливает траншеи для труб, выполняется прокладка, устанавливаются счетчики.

Выбор способа разводки воды в квартире

Разводка водопроводной магистрали может выполняться тройниковым методом (его причисляют к классическим вариантам). А может быть произведена современным коллекторным способом.

Первый метод — это последовательное проведение магистрали от общего стояка к местам разбора. Вначале отводят главные ветки с различной водой, а затем посредством тройника вода продвигается по ответвлениям.

Классическая схема имеет следующие плюсы.

  • Небольшая цена.
  • Компактные габариты.
  • Простая прокладка.

А недостатки у нее следующие.

  • Постоянные перепады давления.
  • Невозможность перекрытия одной точки потребления.
  • Тройники не всегда удобно размещать в ванной комнате или туалете.
  • Для маленькой квартиры такая разводка приемлема, но в большом загородном доме это вызовет кучу неудобств.

Коллекторная разводка, проводимая для водоснабжения в квартире или частном доме это способ, при котором к каждой точке забора выводится индивидуальная труба. При коллекторной конструкции в квартире мойка, туалет, душевая кабинка и все остальные сантехнические приборы подают воду в необходимом количестве независимо один от другого.

Все трубы подводят к коллектору, который стоит на входе магистрали в жилье. Коллекторная конструкция – это система, оснащенная одним вводом и несколькими выходами. При подсоединении к нему учитывается не только количество вентилей, но и количество всех сантехнических приборов.

Коллекторная разводка труб водоснабжения в квартире имеет многочисленные преимущества:

  • Первое – это возможность отключения воды на одной из точек, без ущерба другим водозаборным местам.
  • Краны управления данной системой расположены в одной зоне, и к ним всегда имеется свободный доступ.
  • Постоянная стабильность давления в магистрали (смотрите оптимальное значение).
  • Риски поломок сводятся к минимуму. А если нужно провести ремонт, то его можно провести легко и быстро.
  • Все точки водозабора имеют одинаковый уровень температуры воды.
  • В случае необходимости можно быстро подключить новый вентиль или сантехнику. Для этого предварительно нужно ставить коллекторную конструкцию с несколькими запасными выходами.

Смотреть видео

Коллекторный узел и разводка сантехники в квартире в новостройке

Watch this video on YouTube

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение Описание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Нюансы для разных типов санузла

В многоквартирных домах встречаются санузлы нескольких типов:

  • раздельный, в котором между ванной комнатой и туалетом имеется стена из бетона;
  • совмещенный, не имеющий внутренних перегородок (некоторые владельцы демонтируют их, дополнительно увеличивая площадь помещения).

Совмещенный

В таком санузле магистрали водоснабжения разводят по стене по периметру помещения от стояка через прорезанные каналы. На местах подключения потребителей предусматривают муфты.

Шаровые вентили располагают в щитке или закрывают коробом. После укладки магистралей каналы в стене заделывают цементной смесью, а сверху устанавливают финишный отделочный материал (например, кафельную плитку).

Разводка по периметру в совмещенном санузле.

Раздельный

При разводке в раздельном санузле в стене прорезают отверстие, необходимое для подвода канализационного слива или водопровода к стояку.

При необходимости предусматривают дополнительную точку подключения стиральной машины, радиатора отопления или полотенцесушителя (змеевик на стене прогревается циркулирующей горячей водой).

Разводка в раздельном санузле.

Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром  ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Как устроена типовая водопроводная система?

Любая снабжающая дом водой система состоит из двух равноценных частей: наружной и внутренней. Наружный участок соединяет источник воды с домом. В зависимости от того, откуда поставляется вода, комплектация системы может варьироваться.

Самый простой вариант – конструкция, соединяющая дом с централизованной сетью. В этом случае она будет представлять собой обычный трубопровод.

Если в качестве источника водоснабжения выбирается скважина, помимо труб к наружному водопроводу будет относиться водоподъемное оборудование: поверхностный или погружной насос – тип прибора зависит от скважины.

Кроме того, сюда же относятся автоматическая система управления насосным оборудованием, фильтры для грубой и тонкой очистки, а так же устройства раздачи воды, к которым относятся водонапорные емкости, запорные вентили и т.п.

Для обеспечения нужного напора в водопроводе может использоваться накопительный бак, который помещают в самой высокой точке строения или на эстакаду около него

В водопроводе, подключенном к централизованной магистрали, давление определяется ее характеристиками. Для автономной системы необходима установка насосной станции или монтаж водонапорного бака.

Первый вариант предпочтительнее, поскольку во втором случае придется сооружать эстакаду высотой порядка 3-4 метров и устанавливать на нее металлический или же пластмассовый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод может быть проложен открытым способом, то есть непосредственно на земле. Если же система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубленные ниже уровня промерзания грунтов.

Если в силу каких-то причин трубопровод проложен выше этого уровня, конструкцию необходимо будет качественно утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реально условий.

Типовая схема обязательно включает в себя следующее:

  • трубы различного диаметра;
  • водомерные узлы, если система подключена к централизованной магистрали;
  • приборы для подогрева воды, в случае если это необходимо;
  • регулирующую и запорную арматуру;
  • смесители и другое сантехническое оборудование;
  • разводящую сеть.

Для грамотного обустройства водопровода необходимо разработать схему, где будет точно указано место укладки трубопровода. Как наружного, так и внутреннего.

Такая схема необходима для определения оптимального варианта укладки и для точного определения количества необходимого для ее осуществления материала.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше, чем уровень промерзания почвы в самое холодное время года

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

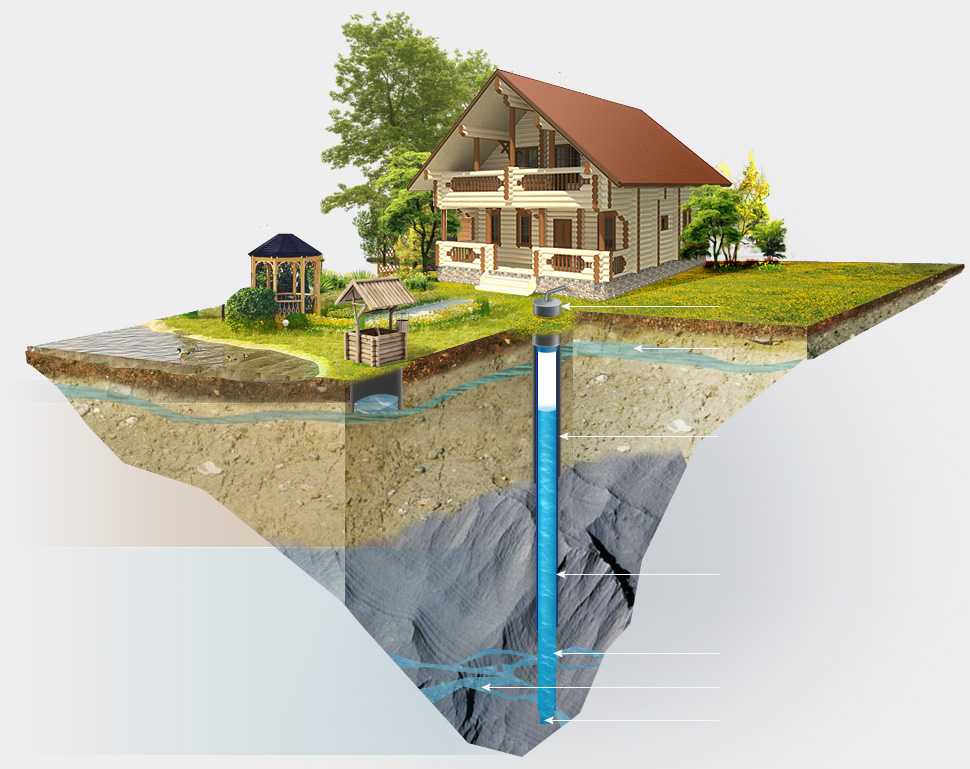

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Выбор труб для системы водоснабжения

Система водоснабжения в частном доме или на даче может быть проведена с использованием труб из различных материалов, каждый из которых со своими достоинствами и недостатками:

  1. Медь. Лучший материал для труб системы водоснабжения по всем показателям: не подвержен коррозии, не боится ультрафиолета, не может быть испорчен микроорганизмами, не расширяется и не сужается из-за перепадов температуры и давления. Единственный недостаток — высокая цена, поэтому разводка медных водопроводных труб применяется крайне редко.

Медные трубы.

Металлопластик. Алюминиевые трубы, защищенные с обеих сторон пластиком, являются отличной альтернативой медным. Они не подвержены коррозии и воздействию ультрафиолета, отлично гнутся. Среди недостатков стоит отметить боязнь высоких температур (более 95 градусов). Поэтому если планируете разводку металлопластиковыми трубами, заранее узнайте о температуре подаваемой воды (если подключаетесь к магистральному водопроводу) и следите за правильностью работы котла. Разводка металлопластиковых труб возможна своими руками. Главное – максимально герметично соединить все стыки

В процессе эксплуатации важно регулярно проверять качество резьбовых соединений и в случае необходимости подтягивать их

  1. Сталь. Классический вариант, используемый еще со времен СССР. Достоинства материала: прочность и долговечность, недостатки: быстрое появление ржавчины и сложность монтажа из-за необходимости нарезать резьбу во всех местах соединения элементов или проведении сварочных работ.
  1. Полиэтилен. Трубы из полиэтилена отлично подходят для разводки горячей и холодной воды, так как отличаются устойчивостью к перепадам температуры и хорошей пластичностью, что существенно облегчает монтаж. Собираются ветки из данного материала путем сваривания элементов, однако если выбрать сшитый полиэтилен, монтаж осуществляется с помощью соединяющих фитингов.
  1. ПВХ. Данный материал способен вступать в химическую реакцию, поэтому не рекомендован для домашнего водопровода.
  1. Полипропилен. Разводка полипропиленом — бюджетный вариант для прокладки водоснабжения в доме. Системы из полипропиленовых труб долговечны, не боятся коррозии и легко монтируются с использованием сварочного аппарата, поэтому в настоящее время так распространены.

При подборе труб не забывайте о том, какой способ прокладки (последовательный или коллекторный) вы выбрали, так как от этого во многом зависит стоимость системы. Трубы с лучшим соотношением цена/качество – полипропиленовые, при их покупке учтите, что для прокладки горячего водоснабжения необходимо выбрать армированные элементы.

Полипропиленовые трубы и соединительные элементы.

Подбор сечения трубопроводов

Перед закупкой материала подберите диаметр трубопровода на всех участках системы. Если он будет слишком маленьким – скорость потока будет высокой, что приведет к сильному шуму, если большим – на закупку вы потратите больше средств, а трубы будет сложнее спрятать. Оптимальная скорость движения воды в системе – 2 м/с.

При тройниковом способе прокладки диаметр зависит от количества последовательно подключенных сантехнических приборов и рассчитывается индивидуально для каждой ветки. При параллельном подключении достаточно знать протяженность участка:

  • если участок имеет протяженность менее 10 метров, внутренний диаметр трубопровода должен составлять от 16 мм до 20 мм.
  • до 30 метров – 25 мм.
  • более 30 метров – 32 мм.

При последовательном подключении основной параметр для расчета – пропускная способность трубы. Например, один кран в среднем пропускает 5-6 литров воды в минуту. При подсчете просуммируйте пропускную способность сантехнического оборудования, которое может быть включено одновременно, и в зависимости от этого подбирайте диаметр. Трубопровод с сечением 25 мм способен пропустить 30 литров в минуту, 32 мм – 50 л/мин, 38 мм – 75 л/мин.

Разводка труб

Монтаж труб для разводки воды осуществляют двумя способами:

  • внешняя разводка.

    Монтаж труб (как нарезать резьбу своими руками) делают после окончания строительных и отделочных работ.

    Такой способ применяют при разводке в уже готовых домах, которые по каким-либо причинам были без водопровода.

    Внешняя разводка позволит контролировать элементы, узлы и устройства.

    Доступ к трубам и соединениям возможен в любое время. Удобство монтажа позволит осуществить разводку своими руками;

  • большой выбор крепежных элементов:
    • клипс,
    • хомутов,
    • креплений – позволит смонтировать разводку быстро, не нарушая дизайн помещений.

    Для укладки труб существуют специальные короба, которые снабжены крышкой с защелками.

    Короба оклеивают обоями или красят под цвет стен.

    Короба можно сделать самостоятельно из стеновых панелей или гипсоволокна.

внутренняя разводка.

Скрытое размещение труб предполагает нюансы монтажа, которые необходимо учитывать в обязательном порядке.

При скрытой разводке оставляют доступ к запорной арматуре, коллекторам, ключевым элементам.

При бетонировании поверхностей, под которыми проложены трубы, последние укладываются цельными кусками без соединений;

если стоит выбор между дизайном и безопасностью – выбираем второе.

Такой тип разводки осуществляется на этапе строительства, поэтому есть возможность внести изменения в проект.

Необходимо запланировать укладку канализационных труб.

Оптимальный вариант – скрытое размещение коммуникаций.

Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

Разводка водопровода

https://youtube.com/watch?v=8jOI8k-KkUk

Инструкция:

  • Сначала нужно присоединиться к источнику. Если вода берётся из скважины, тогда в неё нужно опустить погружной насос. А если вода берётся из колодца, то в него нужно опустить поверхностный насос.
  • После этого, нужно провести прокладку труб до гидроаккумулятора. Гидроаккумулятор нужно установить в доступном и высоком месте.
  • Теперь нужно установить специальный тройник с запорной арматурой. С одного выхода проводится прокладка коммуникаций до коллектора, а с другого до водонагревательного устройства.
  • Устанавливают несколько фильтров для коллектора и нагревательного элемента.
  • С бойлера прокладывают коммуникации до коллектора.
  • После этого, осуществляется разводка к потребителям.
  • Для разводки труб по зданию применяют доборные элементы.
