Технология фундамента свайного ростверка: устройство, глубина заложения

Что такое ростверк

Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.

Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.

Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.

Виды ростверков

Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:

Надземный ростверк (или возвышенный)
Наземный ростверк (или повышенный)
Подземный ростверк (или заглубленный)

Надземный ростверк

Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.

Схема надземного ростверка

Наземный ростверк

Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.

Подземный ростверк

Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.

Классификация ростверков по материалу изготовления

Схема подземного,наземный и надземного ростверка

Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.

Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.

Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.

Монтаж фундамента из буронабивных свай с ростверком своими руками

Понятие «буронабивные» образовано из двух последовательных действий, в ходе которых формируется заглубленная в землю железобетонная свая.

Сначала по месту разметки фундамента пробуриваются скважины. Их глубина и диаметр определяются исходя их проекта. Обычно диаметр такой скважины составляет не менее 30 сантиметров. На дно скважины размещается последовательно песчаная и гравийная подушка. Затем, в случае хорошей впитываемости грунта на дно скважины можно разместить плотную полиэтиленовую пленку.
Внутрь скважины опускается труба. Они может быть изготовлена практически из любого материала. В индивидуальном строительстве используются как асбестоцементные, так и металлические или полимерные трубы. В крайнем случае в качестве опалубки можно использовать свернутый в трубку лист рубероида.

Монтаж фундамента из буронабивных свай с ростверком

Устройство своими руками

Все работы начинаем с создания проекта, расчета нагрузки, глубины заложения, выбора вида материала для основания. Затем подготавливаем участок. Проводим разметку расположения свай, ростверка. О нюансах строительства свайно-ростверкового фундамента смотрите в этом видео:

Расчет расположения свай

В местах значительной нагрузки сваи располагаются кустами

Чаще всего опоры устанавливаются вертикально, но при строительстве на участке с рельефом сваи могут устанавливаться под углом. При монтаже кровли на открытых площадках опоры устанавливаются точно под колоннами и стойками.

При строительстве частного дома их распределают по всему периметру. Под участком домостроения, который будет отличаться значительной нагрузкой опоры, устанавливают кустами.

Последовательность самостоятельного расчета:

план домостроения делим на прямоугольники;
в углах, местах пересечения стен отмечаем точки для установки опор.

Расчет опорной площади

Опорная площадь рассчитывается исходя из массы домостроения и коэффициента надежности.

Площадь опоры считается: массу дома умножаем на ¼ несущей способности грунта. Обязательным условием является установка ниже уровня промерзания грунта.

Подготовка участка

Полностью снимаем плодородный слой почвы, убираем корни растений. Размечаем периметр домостроения, с помощью колышков отмечаем расположение несущих конструкций и перегородок. Между кольями натягиваем веревку, проверяем, чтобы она располагалась по уровню. Подробнее о подготовке участка смотрите в этом видео:

Устройство буронабивных свай

Перед заливкой свай бетоном устанавливают каркас из арматуры

После завершения всех подготовительных работ отмечаем места установки опор.

Этапы:

Первый слой грунта толщиной 1,5-2 м выбираем с помощью насадки на бур, затем бурим отверстие с использованием шнека.
На дно скважины насыпаем песчаную подушку, толщиной 30-40 см.
Устанавливаем металлический арматурный каркас, застилаем стенки рубероидом, или устанавливаем полую обсадную трубу.
Заполняем пространство бетонным раствором без перерывов до полного заполнения. Труба по мере наполнения раствором поднимается к поверхности. При использовании рубероида он остается в скважине, обеспечивая гидроизоляцию.
Формируем верхнюю часть сваи.

Устройство винтовых свай

Винтовые сваи применяются для монтажа фундамента под легкие постройки.

Этапы:

Сверлим ручным буром отверстие под скважину глубиной полметра.
Вставляем в выемку сваю, в верхнее ее отверстие продеваем рычаг для вращения. Ввинчиваем опору, через каждые несколько витков проверяем вертикальность ее монтажа.
Головы подравниваем, чтобы все сваи расположились в горизонтальной плоскости.

Устройство свай в вечномерзлой почве

Вечномерзлый грунт представляет собой плотный несущий слой. При бурении скважины его целостность должна сохраниться. При нарушении структуры льда его свойства восстанавливают до первоначальных. Вмораживают опору до образования единого целого со слоем льда.

Устройство ростверка

Перед заливкой ростверка смонтируйте все коммуникации

После полного отвердевания опор и набора ими прочности монтируем бетонный ростверк. Предварительно проводим коммуникации, чтобы перемычки не мешали их установке.

Этапы монтажа бетонной обвязки:

Собираем опалубку, по ширине равную толщине стен, высота ее будет зависеть от высоты цоколя.
Внутрь опалубки насыпаем слой песка, тщательно его утрамбовываем.
Укладываем гидроизоляционный материал.
Монтируем металлический каркас.
Заливаем бетон.

После застывания бетона разбираем опалубку, убираем из-под ростверка песчаный слой.

При использовании металлической обвязки двутавровую балку или швеллер срезаем болгаркой под углом 45 градусов, свариваем двойным соединением, для большей крепости соединяем болтами.

Что такое ростверк, для чего используется, его виды

Ростверк — это перекрытия, которые устанавливаются на сваи, которые, в свою очередь, глубоко вкопаны в землю. Кроме этого, с его помощью могут укреплять ленточный фундамент, если ширина основы слишком большая. Ростверк прекрасно подойдет для возведения частного дома или бани. Сразу нужно отметить, что при таком виде фундамента невозможно обустроить цокольный этаж или подвал.

Ростверк можно разделить по материалу, из которого он изготовлен. У каждого вида свои особенности и разный способ монтажа:

Металлический ростверк сейчас практически не используют по ряду причин: такая конструкция не очень крепкая, так как материал не обладает достаточной жесткостью. Металл может подвергаться коррозии, поэтому такая основа для здания — не самый лучший вариант. Его делают обычно из двутавра, швеллера или квадратного профиля, который крепится на сваи. Такой вид материала часто используют для висячего ростверка, то есть металлический каркас находится выше уровня земли. К его недостаткам относят высокую сложность монтажа с привлечением грузоподъемной техники и большой расход дорогостоящего материала.

Бетонный ростверк нашел большую область применения. Технология монтажа такого фундамента достаточно простая, сваи устанавливаются только под несущие стены, создается опалубка и готовится арматурный каркас, после этого заливается бетон. По истечении определенного времени смесь затвердевает, опалубку можно снять, ростверк готов.

Деревянный ростверк в наше время редкость, как и металлический. Этот вариант используют только для оснований под деревянные строения небольших разметов. Древесина — не самый прочный материал для фундамента, кроме этого, имеет свойство сыреть и разлагаться. Эту проблему можно решить специальными пропитками, но выдержать большую нагрузку такой фундамент не сможет. Хорошо подойдет для небольших деревянных бань и дачных домиков, навесов и беседок. К плюсам такого вида строительства можно отнести доступность и невысокую стоимость материала, отсутствие сложностей в монтаже и возможность выполнить работу самостоятельно.

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
независимость возведения фундамента и зданий от рельефа местности;
заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
формирование свайного поля отдельно от ростверка;
расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
возможность строительства собственными руками без привлечения крупных механизмов;
экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
возможность строительства зданий сложных геометрических форм;
высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
ростверковый фундамент невозможно сделать в каменистых грунтах;
для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
Нулевой – этот вариант по высоте соответствует уровню почвы.
Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Армирование свайно-ростверковой основы – этапы работ

После завершения установки опорных колонн, укрепленных арматурой, и монтажа опалубки можно начинать сборку пространственного каркаса. Он крепится к частям арматурных прутков, выступающим из свай. Фиксация производится с помощью проволоки для вязания.

Последовательность операций:

Нарежьте болгаркой заготовки, руководствуясь требованиями чертежа.
Установите на пластиковые опоры нижний ярус горизонтальных стержней.
Соедините элементы нижнего пояса с помощью поперечных прутков.
Закрепите специальные хомуты квадратного сечения к горизонтальной арматуре.
Привяжите продольно расположенные арматурные прутки верхнего яруса.
Произведите усиление угловых зон ростверка с помощью изогнутых прутков.

Монолитная плита: назначение

Монолитная фундаментная плита может быть выбрана как основание под здание при следующих условиях:

Существующая геология со сложными показателями – на участке застройки залегают проблемные грунты (зыбучие пески; подвижный, влажный, насыпной грунт; подтопление участка талыми водами; наличие подземных ключей).
Проектирование к строительству массивных сооружений со сложной архитектурой.

Фундаментная монолитная плита возводится в зависимости от условий в трех вариантах:

Незаглубленный плитный фундамент – при устройстве этого типа основания можно обойтись без предварительного рытья котлована, все бетонные работы выполняются на предварительно очищенном и спланированном участке, отведенном под строительство объекта.
Фундамент мелкого заглубления – бетонные работы проводятся при углублении конструкции основания вглубь земли на расстояние около 0,5 метра.
Глубоко заглубленная фундаментная плита монолитного типа – основание фундамента заглубляют до низшей точки промерзания грунта – обычно около 1,5 метра.

Монолитные плиты способны выдержать нагрузки от близко залегающего грунта при возможных перемещениях земельных пластов по вертикали и горизонтали, а также противостоять воздействию грунтовой воды и воды из подземных источников, даже при высоком напоре и давлении.

Какие сваи использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор. На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.

Один из видов свайно-ростврекового фундамента — со сваями ТИСЭ

При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение

Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий

При строительстве в жестких грунтах

В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами). Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор. При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.
Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов
Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.
Один из вид свай — винтовые. Их можно использовать с ростверками из разных материалов под разные дома (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

висячие;
сваи-стойки.
Чем отличаются сваи по типу работы (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Классификация ростверков по типу конструкции

Ростверк можно классифицировать по конструкции, встречаются всего три вида:

Железобетонный монолитный ростверк — по-другому — монолитная плита, она также устанавливается на сваи, которые расположены достаточно близко друг от друга, расстояние должно быть от 1,5 до 2 метров. Монтаж — очень трудоемкая работа, так как из каждой сваи необходимо вывести по три прута арматуры, обвязать их швеллером, чтобы образовался квадрат площадью 4 метра. Из швеллера необходимо выпустить арматуру, поэтому в нем создаются отверстия. На эту конструкцию нужно выложить тонкие металлические листы (профнастил), на них расположить каркас из арматуры и соорудить опалубку. В заключение все это заливается бетоном и получается невероятно крепкий фундамент в виде монолитной плиты.
Ленточный ростверк, сюда относятся металлические, бетонные и деревянные конструкции.
Сборный ростверк очень популярен в наши дни, единственным его недостатком является обязательное наличие грузоподъемной техники для монтажа конструкции. Его размер определяется исходя из площади будущего сооружения, а установка выполняется профессионалами.

Разное положение относительно грунта позволяет разделить ростверк еще на несколько групп:

Заглубленный ростверк — это конструкция, которая погружена в грунт. Часто такой вариант используют для основы под жилые или промышленные здания, но на выбор могут повлиять особенности грунта.
Незаглубленный или повышенный ростверк располагается на одном уровне с грунтом. Этот вариант считается оптимальным, так как лучше всего распределяет нагрузку на всю плоскость фундамента.
Висячий ростверк устанавливается выше уровня грунта, расстояние может быть разным. Этот вариант более распространен для металлических и деревянных конструкций, чтобы они как можно дольше сохраняли свойства жесткости, а также при определенных особенностях грунта. Его делают из железобетонных столбов, чтобы жесткость была максимальной за счет арматуры.

Ростверковый фундамент можно сделать на любом типе грунта, но самое широкое применение он нашел на пучинистых нестабильных почвах. При таких свойствах грунта другие фундаменты могут не подойти, а такая конструкция позволяет равномерно распределить всю нагрузку. Даже в случае резкого изменения наклона почвы или неравномерном оседании свай, конструкции ничего не угрожает при наличии правильно сделанного ростверка.

Типы свайно-ростверковых конструкций

Буронабивные

Такой свайный фундамент подразумевает использование в качестве заглубленных элементов – буронабивных свай. Такие конструкции монтируются на месте, прямо в грунт. Для этого, в точке заложения, ямобуром делается отверстие расчетным диаметром, как правило, от 300 мм и до 800 мм. На глубину, превышающую глубину промерзания грунта, но в любом случае до несущего грунта. Такая глубина определяется по результатам инженерных изысканий на участке.

В готовый ствол будущего узла устанавливается опалубка и металлический арматурный каркас, выступающий выше устья скважины на 600 – 700 мм. К нему впоследствии будет вязаться монолитный ростверк.

Подготовленный ствол сваи заполняют бетоном до самого верха. Изготавливая свайно набивной фундамент, следует помнить, что бетон должен подаваться непрерывно до самого верха.

Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком.

Забивные

Для свайно-забивного фундамента используют технологию установки элементов способом забивания в грунт, то есть без выемки грунта и бурения. Такие сваи предварительно изготавливаются на заводах ЖБИ. Они имеют различную длину и сечение (прямоугольное). Забиваются сваи специальными копровыми установками с дизельным или гидравлическим молотом.

Для устройства основания на таких конструкциях используется готовая железобетонная балка, выполняющая роль ростверка. Сверху, на оголовок, монтируется металлическая пластина, на которую впоследствии устанавливается край ростверка с закладной деталью. Крепится такое соединение сваркой. Стыки между балками заделываются бетоном.

Основания с применением таких конструкций, используются при возведении многоэтажных домов и промышленных зданий.

Винтовые

Винтовые сваи погружаются в грунт с помощью вкручивания с одновременным вдавливанием. Они также связываются между собой балками. Ростверк на винтовых сваях может быть любого исполнения (металлическим, деревянным, железобетонным). Такие основания применяют в тех моментах, где встречаются обводненные грунты, на местности с большим перепадом высот.

Строительство свайно-ростверкового фундамента с основой из винтовых свай, происходит в той же последовательности, что и при других видах свайных конструкций

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

шаг свай;
длина сваи до края ростверка;
сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

P — нагрузка, которую без разрушения выдерживает одна свая;
R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Этапы монтажа свайного фундамента с ростверком

Оборудование свайно-ростверкового фундамента делится на подготовительный этап и непосредственно сам монтаж. На каждом из этапов приходится выполнить по несколько видов работ:

Предварительные работы

Для возведения фундамента прежде всего необходим проект, который создается на основе расчетов нагрузок, предполагаемой глубины погружения свай, из каких материалов планируется фундамент.

Проект от профессионала – гарантия безопасности, долгого срока службы, а также экономии материалов и финансов

Затем подготавливается участок: удаляется мусор, верхний почвенный слой и корни растений.
Проводится разметка территории: отмечают расположение опор, ростверка, несущих конструкций перегородок.

Работа «профессионала» видна сразу

Выкапывается траншея под ростверк. Ее стенки и днище проверяются на ровность нивелиром. После этого укладывается песчаная подушка и утрамбовывается.
Бурятся скважины для опор, на дно которых тоже укладывается подушка из песка. В яму укладывается гидроизоляция: можно использовать специальную пленку, несколько слоев рубероида, пластиковые трубы.

Технология установки свайно-ростверкового фундамента

Для ростверка используют ж/б балки или заливают монолитную ленту. Для нее подготавливают деревянную прямоугольную опалубку, которую закрепляют подпорками и перемычками. На этом этапе также стоит позаботиться о канализации и трубопроводе.

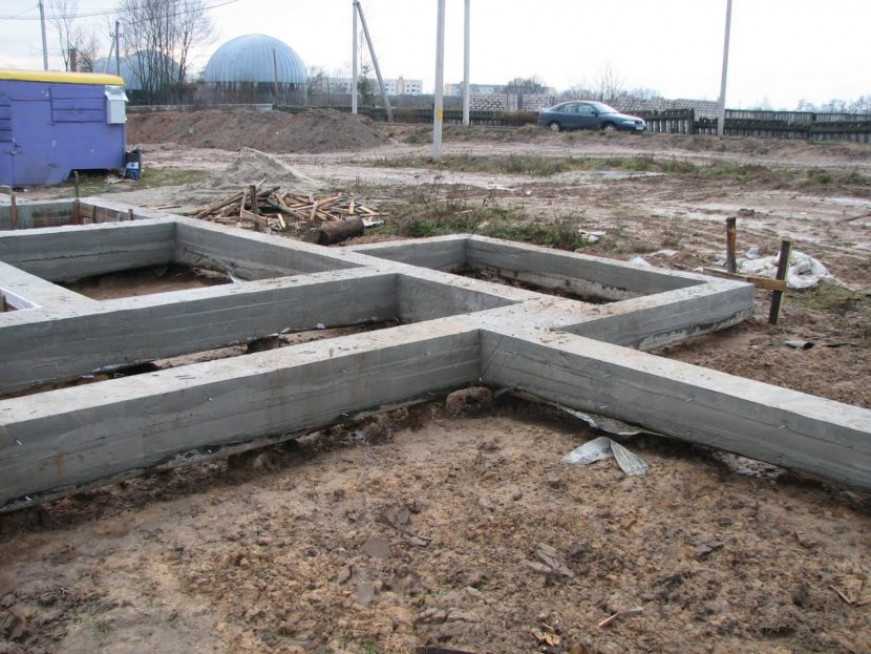

Фото свайно ростверкового фундамента – после того как бетон высохнет опалубку убирают

Для повышения прочности конструкции в скважину помещают армированный каркас – по 4 стержня из металла, обвязанные проволокой. Затем заливается бетон. Ленту тоже армируют.
Далее производится заливка бетона сначала в скважины, потом в опалубку. Схватывание бетона займет не менее 10 дней, по прошествии которых опалубка демонтируется.

Как рассчитывается потребность в материалах для фундамента

Точный расчет в силе выполнить только специалист – инженер-строитель, который будет опираться на требования СНиП и целый ряд показателей таких, как прочность опор, ростверка, несущая способность фундамента, сила сопротивления грунта, степень усадки опоры под воздействием вертикальной нагрузки и др. Специалист определит глубину погружения опор, их диаметр, количество, тип ростверка и разработает схему.

Для человека без профильного образования расчеты свайно ростверкового фундамента выглядят примерно так

При расчете количества опор исходят прежде всего из нагрузки на фундамент, которая складывается из нескольких показателей. Здесь необходимо знать массу несущих стен, перегородок, крыши, плит перекрытий, т. е. всю массу постройки над фундаментом. Учитывается также и полезная нагрузка, которую производят жильцы, предметы быта и все остальные вещи. В расчетах для частных домов используют показатель, равный 150 кг/м².

Последний параметр для определения общей нагрузки – это вес снежной массы, которая может скопиться на крыше зимой. В основном используется величина 180 кг/м², но для ряда регионов страны она несколько отличается. Полученную сумму нагрузок умножают на коэффициент запаса, который составляет 1,1 (иногда используют 1,2). Далее можно рассчитать нагрузку на одну сваю.

Нелишним будет добавить, что к распространенным в сети онлайн-калькуляторам по расчету материалов следует относиться весьма осторожно. В них может не учитываться целый ряд важных параметров

Ростверк это

Известно, что столбчатые и свайные фундаменты применяют с ростверком (сборным или монолитным), а в некоторых случаях и без него (когда сборные цокольные панели устанавливают непосредственно на фундаментные конструкции).

Назначение ростверка — объединить оголовки свай или столбов фундамента (в том числе — буровых опор) в единую пространственную конструкцию ( рис. 1

). На ростверке можно возвести цоколь, например, из кирпичной или блочной кладки или непосредственно на него положить плиты цокольного перекрытия или деревянные балки (лаги) и вести кладку стен. Нагрузки от надфундаментных конструкций ростверк передает на основание через фундамент.

Под легкими домами на пучинистых грунтах, чтобы исключить вредное воздействие нормальных сил пучения на целостность конструкций, цоколь отрывают от основания. При этом его устраивают выше или ниже поверхности грунта ( рис. 2

). Величина зазора между грунтом и нижним краем цоколя зависит от степени пучинистости грунта. В слабопучинистых грунтах достаточно зазора в 5 см, в сильнопучинистых его увеличивают до 15-20 см.

В более тяжелых домах на слабопучинистых и практически непучинистых грунтах ростверк может опираться непосредственно на грунт (см. рис. 2 в, г) — на поверхности или на некотором заглублении. Ростверк можно устраивать различной высоты — от 0,2 до 0,6 м и выше. При повышенной высоте он может выполнять функцию цоколя.

В ряде случаев строители не принимают во внимание особенности пучинистых грунтов, составляющих подавляющее большинство строительных площадок, и без всякого расчетного обоснования устраивают для легкого дома заглубленный ростверк, опирая его на грунт

Заключение

Монолитная плита с ростверком на сегодняшний день является наиболее популярной разновидностью фундамента. Ее устанавливают на местности с любым рельефом и любым типом почвы – при этом обеспечиваются высокие показатели надежности и долговечности. Конструктивные особенности позволяют полностью исключить вероятность просадки, что гарантирует надежность и безопасность постройки.

Технология изготовления монолита с ростверком выглядит несложно – она по силам даже новичку. Это разрешает использовать такой тип фундамента при постройке частных домов, сокращая таким образом денежные расходы на услуги специалистов.
