Сортамент металлопроката. вес металла по гост

Номенклатура пособия

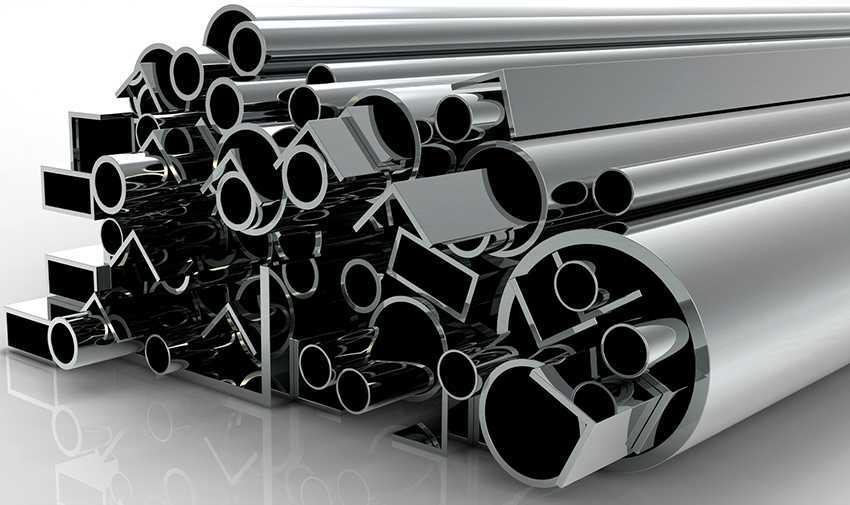

В основную номенклатуру сортамента входит:

• уголок равнобокий и неравнобокий;
• арматура;
• круг стальной;
• швеллер;
• швеллер (гнутый);
• листовая сталь;
• трубы;
• трубы цельнотянутые и электросварные;
• профильные трубы (прямоугольные и квадратные);
• двутавр;
• квадрат и шестигранник.

Сортамент металлопроката классифицируется по двум направлениям: черный и нержавеющий. Деление происходит в соответствии с видом используемого материала для изготовления.

По способу производства различают холоднокатаный и горячекатаный прокат, гнутый из листового материала.

Горячекатаный профиль делают на специальных прокатных станах, через профильные валки которых пропускается под давлением раскаленная заготовка. Прокатные станы включены в линии технологического оборудования, длина которых составляет несколько сотен метров.

Методом горячей прокатки изготавливают толстый лист, круг, уголок, швеллер, двутавр, толстостенные трубы.

Номенклатура холодногнутого профиля производится методом гибки на специальных профилегибочных станках. В эту группу входит гнутый уголок, швеллер, специальные профили.

Горячекатаный профиль обладает большей прочностью и стойкостью к действию различного вида нагрузок, чем холоднокатаный или гнутый сортамент.

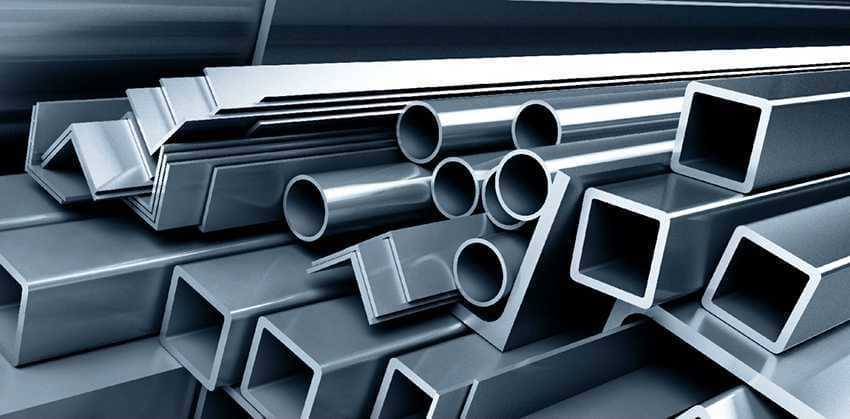

Определение металлопроката: что включает сортамент металла

Слово «сортамент» имеет французское происхождение. Правда, звучание несколько искажено (франц. – assortir), но суть идентична: подбирать, сортировать. Следовательно, сортамент – это перечень какой-либо отобранной продукции, объединенной по сортам, видам. Наиболее часто данное понятие используется в металлургической промышленности для обозначения совокупности изделий металлопроката. Чтобы понимать, как формируется сортамент металлоизделий, необходимо разобраться в вопросе, что такое металлопрокат.

Ассортимент металлопроката формируется по трем показателям: размер, форма сечения и характеристики.

Металл проходит через валки на специальном устройстве (стане) и приобретает определенные размеры и форму. Этот процесс называется прокатка.

Существует три способа прокатки:

• горячий;
• теплый;
• холодный.

Они различаются в зависимости от наличия и степени термического воздействия на металл. Существует несколько видов прокатных станов: трубопрокатные, листовые, обжимные, для особых видов проката, заготовочные.

Исходя из указанного выше, можно дать определение сортамента металлопроката. Сортамент металлопроката – это перечень прокатных профилей, который содержит описание их качеств и размеров.

Сортамент делится на три основных группы: сортовой и фасованный прокат, листовой и трубная продукция.

При формировании ассортимента учитываются три показателя:

• форма сечения (профиль);
• размеры;
• химические и физические характеристики.

Насчитывают три основных группы сортамента прокатной продукции:

• прокат листовой;
• сортовой и фасонный прокаты;
• трубная продукция.

Для обобщения информации о видах изделий и их характеристиках создают справочники металлопроката. Именно в них потребитель может познакомиться с полным перечнем продукции и ее качествами, выбрать необходимый вариант.

Чтобы ознакомится со всем перечнем продукции необходимо изучить справочник металлопроката.

Швеллеры

Номера швеллеров соответствуют высоте их стенок, равно как и в предыдущем случае, и измеряется сантиметрами. Максимальная длина швеллеров может составлять 19 метров. Такие изделия применяются преимущественно в массивных стержневых сооружениях (к примеру, в мостах). Детальные характеристики швеллеров приведены ниже.

Таблица №3. Швеллеры, в которых внутренние грани полок выполнены под уклоном (регламентируются ГОСТом 8240-72)

№ профилей	Размеры, мм	Площадь сечения, см2	Масса, кг	Справочные величины для осей	Zо,
А	1 м	х-х	у-у	см
h	b	d	t			Ix,	Wx,	ix,	Sx,	Iy,	Wy,
		см4	см3	см	см3	см4	см3
1	2	3	4	5	6	7	8	9	10	11	12	13	15
5	50	32	4,4	7	6,16	4,84	22,8	9,1	1,9	5,59	5,61	2,75	1,16
6,5	65	36	4,4	7,2	7,51	5,9	48,6	15	2,5	9	8,7	3,68	1,24
8	80	40	4,5	7,4	8,98	7,05	89,4	22,4	3,2	13,3	12,8	4,75	1,31
10	100	46	4,5	7,6	10,9	8,59	174	34,8	4	20,4	20,4	6,46	1,44
12	120	52	4,8	7,8	13,3	10,4	304	50,6	4,8	29,6	31,2	8,52	1,54
14	140	58	4,9	8,1	15,6	12,3	491	70,2	5,6	40,8	45,4	11	1,67
14а	140	62	4,9	8,7	17	13,3	545	77,8	5,7	45,1	57,5	13,3	1,87
16	160	64	5	8,4	18,1	14,2	747	93,4	6,4	54,1	63,3	13,8	1,8
16а	160	68	5	9	19,5	15,3	823	103	6,5	59,4	78,8	16,4	2
18	180	70	5,1	8,7	20,7	16,3	1090	121	7,2	69,8	86	17	1,94
18а	180	74	5,1	9,3	22,3	17,4	1190	132	7,3	76,1	105	20	2,13
20	200	76	5,2	9	23,4	18,4	1520	152	8,1	87,8	113	20,5	2,07
20а	200	80	5,2	9,7	25,2	19,8	1670	167	8,2	95,9	139	21,2	2,28
22	220	82	5,4	9,5	26,7	21	2110	192	8,9	110	151	25,1	2,21
22а	220	87	5,4	10,2	28,8	22,6	2330	212	8,9	121	187	30	2,46
24	240	90	5,6	10	30,6	24	2900	242	9,7	139	208	31,6	2,42
24а	240	95	5,6	10,7	32,9	25,8	3180	265	9,8	151	245	37,2	2,67
27	270	95	6	10,5	35,2	27,7	4160	308	11	178	262	37,3	2,47
30	300	100	6,5	11	40,5	31,8	5810	387	12	224	327	43,6	2,52
33	330	105	7	11,7	46,5	36,5	7980	484	13	281	410	51,8	2,59
36	360	110	7,5	12,6	53,4	41,9	10200	601	14	350	513	61,7	2,68
40	400	115	8	13,5	61,5	48,3	15220	761	16	444	642	73,4	2,75

Таблица №4. Швеллеры (регламентируются ГОСТом 8240-97)

Номер балки	h	b	d	t	Площадь сечения, см2	Масса 1 м, кг	Справочные величины для осей	z, см
х – х	у – у
мм	Iх, см4	Wх, см3	ix, см	Sх, см3	Iу, см4	Wу, см3
5	50	32	4,4	7	6,16	4,84	22,8	9,1	1,9	5,59	5,61	2,75	1,16
6,5	65	36	4,4	7,2	7,51	5,9	48,6	15	2,5	9	8,7	3,68	1,24
8	80	40	4,5	7,4	8,98	7,05	89,4	22,4	3,2	13,3	12,8	4,75	1,31
10	100	46	4,5	7,6	10,9	8,59	174	34,8	4	20,4	20,4	6,46	1,44
12	120	52	4,8	7,8	13,3	10,4	304	50,6	4,8	29,6	31,2	8,52	1,54
14	140	58	4,9	8,1	15,6	12,3	491	70,2	5,6	40,8	45,4	11	1,67
14а	140	62	4,9	8,7	17	13,3	545	77,8	5,7	45,1	57,5	13,3	1,87
16	160	64	5	8,4	18,1	14,2	747	93,4	6,4	54,1	63,3	13,8	1,8
16а	160	68	5	9	19,5	15,3	823	103	6,5	59,4	78,8	16,4	2
18	180	70	5,1	9,7	20,7	16,3	1090	121	7,2	69,8	86	17	1,94
18а	180	74	5,1	9,3	22,2	17,4	1190	132	7,3	76,1	105	20	2,13
20	200	76	5,2	9	23,4	18,4	1520	152	8,1	87,8	113	20,5	2,07
20а	200	80	5,2	9,7	25,2	19,8	1670	167	8,2	95,9	139	24,2	2,28
22	220	82	5,4	9,5	26,7	21	2110	192	8,9	110	151	25,1	2,21
22а	220	87	5,4	10,2	28,8	22,6	2330	212	9	121	187	30	2,46
24	240	90	5,6	10	30,6	24	2900	242	9,7	139	208	31,6	2,42
24а	240	95	5,6	10,7	32,9	25,8	3180	265	9,8	151	254	37,2	2,67
27	270	95	6	10,5	35,2	27,7	4160	308	11	178	262	37,3	2,47
30	300	100	6,5	11	40,5	31,8	5810	387	12	224	327	43,6	2,52
33	330	105	7	11,7	46,5	36,5	7980	484	13	281	410	51,8	2,59
36	360	110	7,5	12,6	53,4	41,9	10820	601	14	350	513	61,7	2,68
40	400	115	8	13,5	61,5	48,3	15220	761	16	444	642	73,4	2,75

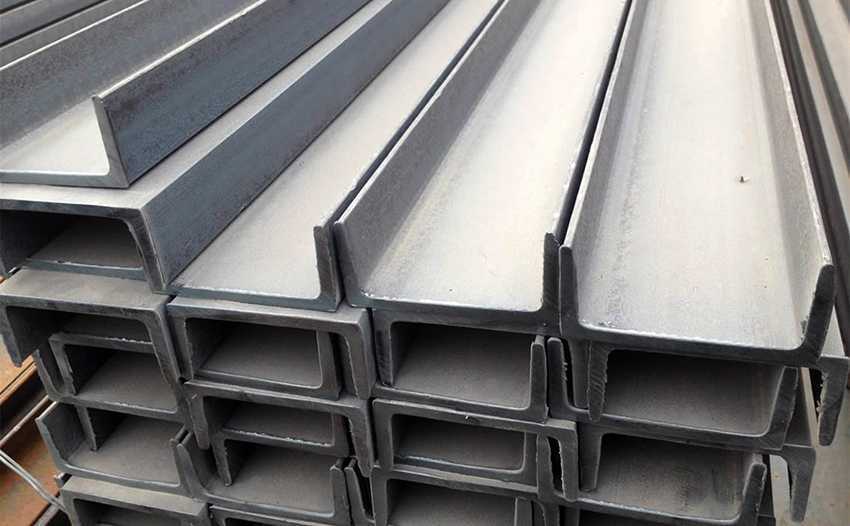

Виды швеллеров

Наиболее востребованным видом сортамента является швеллер.

Швеллер

Это объясняется высокими показателями прочности, хорошей свариваемостью, небольшой массой при значительной несущей способности. Он используется на стройке для перекрытий, при изготовлении металлоконструкций типа ферм, колонн и железобетонных изделий. При всех своих достоинствах швеллер имеет демократичную цену.

Производители предлагают профиль различных размеров и типов. Справочник металлопроката содержит большой перечень из нескольких десятков наименований, отличающихся по виду, размеру, условному обозначению, маркировке.

В сфере строительства применение швеллеров способствует усилению конструкции, повышению жесткости и эксплуатационных характеристик. Объясняется это тем, что сам по себе бетон имеет стойкость только к действию сжимающих напряжений. Швеллер сохраняет стабильное состояние под действием изгибающей нагрузки, давления в продольной и поперечной плоскости.

Основным способом получения профиля является горячая прокатка. В качестве исходного сырья применяются заготовки, полученные методом ковки или непрерывного литья. Материалом для производства служит конструкционная сталь марки Ст 3 или 09Г2С, углеродистая строительная сталь С 235, С 245.

МеталлПромКонтинент

Уголок

Размер	Вес кг/п.м	Размер	Вес кг/п. М
20х3	0,89	125х16	29,7
20х4	1,15	140х9	19,4
25х3	1,12	140х10	21,5
25х4	1,46	140х12	25,5
32х3	1,46	160х10	24,7
32х4	1,91	160х11	27
35х3	1,6	160х12	28,4
35х4	2,1	160х14	34
40х3	1,85	160х16	38,5
40х4	2,42	160х18	43
40х5	2,98	160х20	47,4
45х3	2,08	180х11	30,5
45х4	2,73	180х12	33,1
45х5	3,37	200х12	37
50х3	2,32	200х13	39,9
50х4	3,05	200х14	42,8
50х5	3,77	200х16	48,7
50х6	4,47	200х20	60,1
56х4	3,44	200х25	74
56х5	4,25	200х30	87,6
63х4	3,91	220х14	47,4
63х5	4,81	220х16	53,8
63х6	5,72	250х16	61,6
70х5	5,38	250х18	68,9
70х6	6,39	250х20	76,1
70х7	7,39	250х22	83,3
70х8	8,37	250х25	94
75х5	5,8	250х28	104,5
75х6	6,89	250х30	111,4
75х7	7,96	Неравнополочный
75х8	9,02	45х28х4	2,2
75х9	10,07	56х36х4	2,81
80х6	7,36	56х36х5	3,46
80х7	8,51	63х40х5	3,91
80х8	9,65	63х40х6	4,63
90х6	8,33	75х50х5	4,79
90х7	9,34	80х50х5	4,49
90х8	10,93	80х50х6	5,92
90х9	12,2	90х56х6	6,7
100х7	10,8	90х56х8	8,77
100х8	14,3	100х63х6	7,53
100х10	15,1	100х63х7	8,7
100х12	17,9	100х63х8	9,87
100х14	20,6	110х70х8	10,93
100х16	23,3	125х80х8	12,58
110х7	11,9	125х80х10	15,47
100х8	13,5	140х90х8	14,13
125х8	15,5	140х90х10	17.46
125х9	17,3	160х100х9	17,96
125х10	19,1	160х100х10	19,85
125х12	22,7	160х100х12	23,58
125х14	26,2	200х125х11	27,37

Вес метра погонного квадрата стального.

Квадрат стальной	Вес, в кг метра погонного
3х3	0,071
3,2х3,2	0,08
4х4	0,126
4,5х4,5	0,159
5х5	0,196
5,5х5,5	0,238
6х6	0,283
6,3х6,3	0,311
7х7	0,385
8х8	0,502
9х9	0,636
10х10	0,785
11х11	0,95
12х12	1,13
13х13	1,33
14х14	1,54
15х15	1,77
16х16	2,01
17х17	2,27
18х18	2,54
19х19	2,83
20х20	3,14
21х21	3,46
22х22	3,8
23х23	4,15
24х24	4,52
25х25	4,91
26х26	5,3
27х27	5,72
28х28	6,15
29х29	6,6
30х30	7,06
31х31	7,54
32х32	8,04
33х33	8,55
34х34	9,07
35х35	9,62
36х36	10,17
37х37	10,75
38х38	11,24
39х39	11,94
40х40	12,56
41х41	13,2
42х42	13,85
45х45	15,9
46х46	16,61
48х48	18,09
50х50	19,62
53х53	22,1
55х55	23,75
56х56	24,61
58х58	26,4
60х60	28,26
65х65	33,17
70х70	38,4
80х80	50,24
85х85	56,72
90х90	63,59
100х100	78,5
110х110	94,99
120х120	113,04
125х125	122,66
130х130	132,67
140х140	153,86
150х150	176,63
160х160	200,96
170х170	226,87
180х180	254,34
190х190	283,39
200х200	314

Таблица расчета веса балки двутавровой стальной.

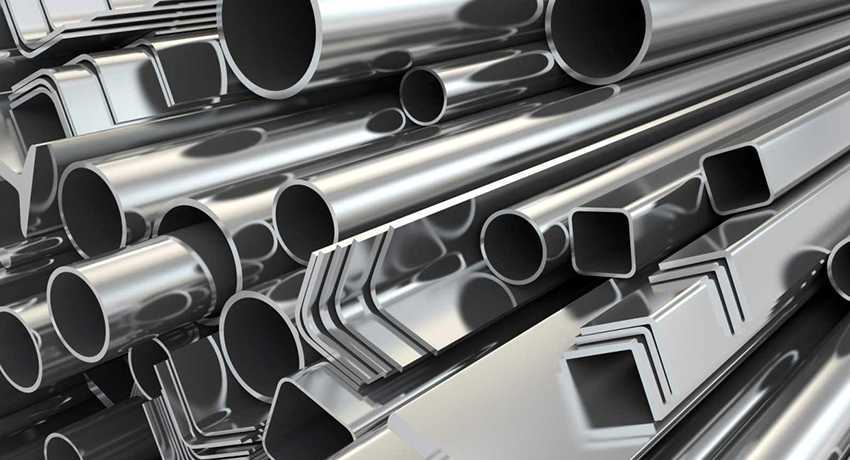

Характеристики и особенности трубной продукции

Трубы – довольно распространенная категория прокатной продукции. Основные характеристики данных изделий:

• общая длина;
• толщина стенки;
• внутренний и наружный диаметры;
• вид материала;
• способ изготовления.

Большая часть трубной продукции имеет круглое сечение, но производят также квадратные и плоские трубы. Способов изготовления несколько:

• прокатка;
• прессование;
• литье;
• сварка.

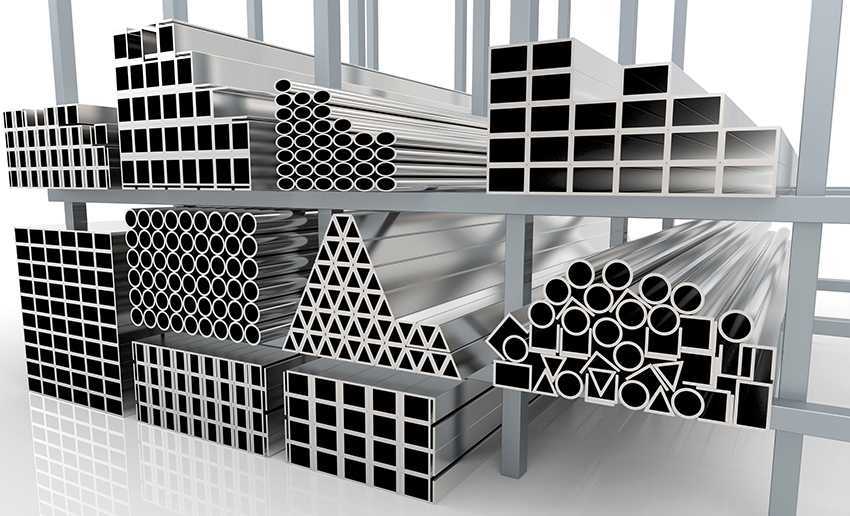

Основная часть металлических трубных изделий имеет круглое сечение

В зависимости от особенностей процесса изготовления трубы бывают бесшовные и сварные. Бесшовные применяют для транспортировки газов и жидкостей, находящихся под давлением выше 1 МПа. Сварные трубы создают путем сворачивания штрипса (прокатной полосы), накладывания способом встык и внахлест и сваривания шва. Эти изделия используют для перемещения по ним газов и жидкостей с низким давлением. Требования к трубной продукции регламентируются следующими документами:

• ГОСТ 10705-80 – трубы электросварные;
• ГОСТ 10704-91 – прямошовные изделия;
• ГОСТ 8732-78 – трубы бесшовные;
• ГОСТ 3262-75 (ТУ) – водогазопроводные;
• ГОСТ 8645-68 – профильные прямоугольные;
• ГОСТ 8639-82 – профильные квадратные.

Трубы используют в газовой и нефтедобывающей промышленности, в машиностроении, строительстве. Их применяют для прокладывания различных трубопроводов, для изготовления промышленных баллонов и сосудов.

Разновидности профиля

Номенклатура представлена следующими видами профиля:

• горячекатаный по ГОСТ 8240–89;
• специального назначения по ГОСТ 19425–74;
• гнутый равнополочный по ГОСТ 8278–75;
• гнутый неравнополочный по ГОСТ 8281–80;
• поставляется мерной длиной от 2 до 12 метров.

Сортамент необходим при возведении межэтажных перекрытий, пролетов мостов, кровли на производственных объектах. В архитектурном строительстве швеллер используют для усиления и армирования стен. Незаменимым он является при реконструкции строительных объектов и монтаже перегородок.

Помимо строительной отрасли, профиль востребован в вагоностроении, во многих отраслях машиностроения, в судостроении и автопроме.

Профиль широко используется в машиностроении

Все размеры профиля стандартизированы и соответствуют ГОСТ:

• h – высота швеллера;
• b – ширина полки;
• s – толщина стенки профиля;
• t – толщина полки;
• R – радиус внутреннего сопряжения;
• r – радиус скругления полки.

Швеллера с уклоном должны иметь скос внутренних граней 4–10%.

Разнообразие видов и форм сортовой и фасонной продукции

Сортовой металлопрокат – это стандартизированные изделия. Согласно ГОСТ 535-2005 особенность данного вида продукции состоит в том, что поперечник металлоизделия имеет одну из геометрических форм: квадрата, шестигранника, прямоугольника или круга.

Что такое швеллер: сортамент, характеристики, сферы применения (прочитать подробнее)

Характеристики, определяющие сортамент:

• форма профиля;
• его размеры;
• способ обработки металла.

В зависимости от формы сортовая продукция делится на следующие виды:

• простую;
• фасонную;
• специальную.


Сортовые изделия в зависимости от формы делятся на простые, специальные и фасованные.

К простым формам относятся:

1. Круг – горячекатаный прокат с круглым профилем, который применяется для изготовления арматуры, проволоки, решеток, декоративных элементов, монолитных конструкций. Регламентирован положениями ГОСТ 5751-82.
2. Квадрат – горячекатаный прокат с квадратным профилем. Бывает мелкий и крупный, используется в различных промышленных отраслях для сварных конструкций. Выпускается в соответствии с ГОСТ 2591-88.
3. Шестигранник. Употребляется в качестве заготовок для изготовления другой продукции, например, болтов.
4. Полоса – лист высокой прочности, применяемый для железобетонных изделий, в машиностроении.

Швеллеры имеют п-образную форму и относятся к фасованной продукции.

Продукция, относящаяся к изделиям фасонной формы, – это швеллеры и балки. Балки имеют форму бруса. Их используют в строительстве, когда необходимо изготовить прочный каркас. Швеллеры – П-образные изделия, характеризующиеся скругленными углами. Употребляются для создания перекрытий.

Характеристики швеллера:  вес швеллера, таблица размеров, стоимость профилей (прочитать подробнее)

Специальные формы проката – это колеса и круглая арматура. Колеса применяются в машиностроении, арматура используется для усиления конструкций.

Журналы и бланки

БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияКанатные дороги, фуникулерыКладбищаАрхивыАттракционыЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетов

Оцинкованный профнастил: характеристики и области применения

Профилированный лист – металлопродукция, получаемая профилированием на специальных гибочных станах холоднокатаного оцинкованного листа толщиной 0,4-1,0 мм. Различные марки этого материала используются для устройства стеновых покрытий, ограждений, кровельных покрытий.

Таблица размеров и массы профилированных листов различных марок

Марка	Толщина, мм	Ширина, мм	Масса 1 м погонного, кг
С8	0,5	1150	5,4
С8	0,55	1150	5,9
С8	0,6	1150	6,3
С8	0,7	1150	7,4
С21	0,55	1000	5,4
С21	0,7	1000	5,9
С21	0,8	1000	6,3
С21	0,9	1000	7,4
НС35	0,5	1000	5,4
НС35	0,55	1000	5,9
НС35	0,7	1000	6,3
НС35	0,8	1000	7,4
Н57	0,6	750	5,6
Н57	0,7	750	6,5
Н57	0,8	750	7,49
Н75	0,6	750	6,3
Н75	0,7	750	7,4
Н75	0,8	750	8,4
Н75	0,9	750	9,3
Н75	1,0	750	10,3
Н114	0,7	600	7,35
Н114	0,8	600	8,4
Н114	0,9	600	9,3
Н114	1,0	600	10,3
Н114	0,8	750	10,5
Н114	0,9	750	11,62
Н114	1,0	750	12,88

Классификация[ | ]

По размеру профиля

По размеру профиля сортовой прокат делится на:

1. крупный — круглая сталь диаметром 80—250 мм, квадратная сталь со стороной 70—200 мм, периодические арматурные профили № 70—80, угловая сталь с шириной полок 90—250 мм, швеллеры и двутавровые балки обычные и облегченные высотой 360—600 мм, специальные широкополочные двутавры и колонные профили высотой до 1000 мм, шестигранная сталь до № 100, рельсы железнодорожные длины 1 м с массой 43—75 кг, полосовая сталь шириной до 250 мм и др.;
2. средний — круглые диаметра 32—75 мм, квадратные со стороной 32—65 мм и шестигранные до № 70, стальной периодический арматурный профиль № 32-60, двутавровые балки высотой до 300 мм, швеллеры высотой от 100—300 мм, рельсы узкой колеи Р18—Р24, штрипсы сечением до 8×145 мм, разнообразные фасонные профили отраслевого назначения и др;
3. мелкий — круглая сталь диаметром 10—30 мм, квадратная сталь со стороной 8—10 мм, периодический арматурный профиль № 6—28, угловая сталь с шириной полок 20—50 мм, швеллеры № 5—8, полосовая сталь шириной до 60 мм, шестигранная сталь до № 30 и разнообразные фасонные профили отраслевого назначения эквивалентных размеров.

Плоский прокат

1. толстолистовая сталь (толщина свыше 4 мм);
2. горячекатаная тонколистовая сталь (толщина менее 4 мм);
3. холоднокатаная тонколистовая сталь (толщина менее 4 мм).

К плоским видам проката относят рулонную сталь, листовую сталь, жесть, ленту.

Сортовой прокат

Катанка, шары помольные и другие виды проката, у которых касательная к любой точке периметра его поперечного сечения данное сечение не пересекает.

1. простой (круг, квадрат, шестигранник, полоса плоского сечения);
2. Фасонный (уголок, швеллер, балка двутавровая, рельсы, специальные профили для судостроения и другие виды проката, у которых касательная хотя бы к одной точке периметра поперечного сечения пересекает данное сечение).

Также фасонный прокат подразделяется на

1. прокат общего (массового) потребления (квадрат, круг, полосовая сталь, шестигранник, угловые профили, швеллеры, двутавровые балки, z-образный профиль);
2. прокат специального назначения (рельсы железнодорожные, рельсы трамвайные, профили для автоободов, рессор, шахтных креплений,тракторных шпор, шпунтовые сваи, трёхгранный профиль, клиновой, овальный и ромбический профили).

Трубы

Трубы подразделяют на

1. бесшовные;
2. сварные;
3. фасонные;
4. трубы переменного сечения.

Также выделяют тонкостенные, прецизионные, капиллярные и трубы высокой точности.

Специальные профили

1. Фасонные прецизионные профили получают горячей и холодной прокаткой и волочением на станах.
2. Гнутые профили, изготовляемые из листа и ленты толщиной 0,2—20 мм, применяют в разных отраслях промышленности и для бытовых целей. По сравнению с горячекатаными гнутые профили обеспечивают большую точность, имеют меньшую толщину, могут иметь закрытую форму, которую невозможно получить прокаткой.

https://youtube.com/watch?v=Li2imGCAsQo

Характеристики и особенности трубной продукции

Трубы – довольно распространенная категория прокатной продукции. Основные характеристики данных изделий:

• общая длина;
• толщина стенки;
• внутренний и наружный диаметры;
• вид материала;
• способ изготовления.

Большая часть трубной продукции имеет круглое сечение, но производят также квадратные и плоские трубы. Способов изготовления несколько:

• прокатка;
• прессование;
• литье;
• сварка.

Основная часть металлических трубных изделий имеет круглое сечение

В зависимости от особенностей процесса изготовления трубы бывают бесшовные и сварные. Бесшовные применяют для транспортировки газов и жидкостей, находящихся под давлением выше 1 МПа. Сварные трубы создают путем сворачивания штрипса (прокатной полосы), накладывания способом встык и внахлест и сваривания шва. Эти изделия используют для перемещения по ним газов и жидкостей с низким давлением. Требования к трубной продукции регламентируются следующими документами:

• ГОСТ 10705-80 – трубы электросварные;
• ГОСТ 10704-91 – прямошовные изделия;
• ГОСТ 8732-78 – трубы бесшовные;
• ГОСТ 3262-75 (ТУ) – водогазопроводные;
• ГОСТ 8645-68 – профильные прямоугольные;
• ГОСТ 8639-82 – профильные квадратные.

Трубы используют в газовой и нефтедобывающей промышленности, в машиностроении, строительстве. Их применяют для прокладывания различных трубопроводов, для изготовления промышленных баллонов и сосудов.

Сортамент металлопроката: популярные виды продукции и алгоритмы расчета веса

Находясь в высотном здании, на палубе корабля, на борту лайнера, мало кто оценивает прочность строения – важен комфорт. Но без металлической основы в виде каркаса, листов, швеллеров, арматуры эти конструкции просто не существовали бы. Не обойтись без изделий из обработанного металла и в быту: кровля, трубы коммуникаций, решетки и т. д. Сортамент металлопроката многочисленный и разнообразный. О том, что такое металлопрокат, как выбрать продукцию нужного размера, и пойдет речь в статье.

Уголок металлический: сортамент, вес, характеристики, ГОСТы (прочитать подробнее)Сортамент металлопроката — это перечень изделий, классифицированный по видам.

Преимущества и недостатки

Преимущества:

1. Это самый бюджетный способ строительства.
2. Поскольку общая конструкция мало весит, не нужно сооружать монолитных фундаментов.
3. Низкий показатель теплопроводности каркаса. Он быстро прогревается изнутри.
4. Коммуникации можно спрятать внутри стен.
5. Не нужно ожидать усадки. Можно заниматься отделкой сразу после возведения постройки.
6. При строительстве применяются экологически чистые материалы, которые не вредят человеку.
7. Не нужно иметь практических навыков, чтобы выполнить сборку каркаса.

Единственный недостаток каркасного строительства — плохая пароизоляция. После осадков внутри стен может скапливаться конденсат.

Электросталеплавильный способ

Еще одним распространенным способом производства металлопроката является электросталеплавильный – плавка в специальных электропечах. Для нагрева чугуна используется электроэнергия, а в процессе плавки вырабатываются шлаки, от состава и количества которых зависит качество стали. Шлаки имеют свойство выводить из стали вредные вещества, поэтому использование электропечи позволяет получать на выходе нержавеющую сталь высокого качества.

В процессе плавки металл нагревается недостаточно сильно, что позволяет вводить в его состав различные легирующие добавки, улучшающие прочность конечного изделия. Кроме того, способ позволяет регулировать температуру металла для максимально эффективной выплавки.

Определение металлопроката: что включает сортамент металла

Слово «сортамент» имеет французское происхождение. Правда, звучание несколько искажено (франц. – assortir), но суть идентична: подбирать, сортировать. Следовательно, сортамент – это перечень какой-либо отобранной продукции, объединенной по сортам, видам. Наиболее часто данное понятие используется в металлургической промышленности для обозначения совокупности изделий металлопроката. Чтобы понимать, как формируется сортамент металлоизделий, необходимо разобраться в вопросе, что такое металлопрокат.

Ассортимент металлопроката формируется по трем показателям: размер, форма сечения и характеристики

Металл проходит через валки на специальном устройстве (стане) и приобретает определенные размеры и форму. Этот процесс называется прокатка. Существует три способа прокатки:

• горячий;
• теплый;
• холодный.

Они различаются в зависимости от наличия и степени термического воздействия на металл. Существует несколько видов прокатных станов: трубопрокатные, листовые, обжимные, для особых видов проката, заготовочные.

Исходя из указанного выше, можно дать определение сортамента металлопроката. Сортамент металлопроката – это перечень прокатных профилей, который содержит описание их качеств и размеров. При формировании ассортимента учитываются три показателя:

Сортамент делится на три основных группы: сортовой и фасованный прокат, листовой и трубная продукция

• форма сечения (профиль);
• размеры;
• химические и физические характеристики.

Насчитывают три основных группы сортамента прокатной продукции:

• прокат листовой;
• сортовой и фасонный прокаты;
• трубная продукция.

Для обобщения информации о видах изделий и их характеристиках создают справочники металлопроката. Именно в них потребитель может познакомиться с полным перечнем продукции и ее качествами, выбрать необходимый вариант.

Чтобы ознакомится со всем перечнем продукции необходимо изучить справочник металлопроката

Круг, квадрат, шестигранник…

Гладкий круг, как вид проката используется для изготовления многих деталей машин и механизмов на токарных станках. Для производства круглого проката годятся самые разные марки стали — в том числе и легированные, такие, как 30Х, 40Х или 30ХГСА.

Круглый прокат с периодическим профилем имеет рифленый вид, и называется арматурой. Главное ее применение – это армирование бетона в составе изделий ЖБИ или непосредственно при его заливке в ходе строительства жилых зданий или объектов промышленности и торговли.

Арматура может иметь периодический профиль различного рисунка основной задачей которого является обеспечение лучшего сцепления с бетоном. При производстве арматуры обычно применяется малолегированная сталь марок 35ГС и 25Г2С. Требования к этому виду изделий содержатся в стандарте ГОСТ 5781-82.

Многоугольный прокат – это прежде всего квадрат и шестигранник.

Квадрат выпускается двух видов:

Мелкий квадрат — он предназначен для производства готовых металлоконструкций или холодной деформации изгибом. По условиям ГОСТ 2591-88 мелкий квадрат имеет поперечное сечение 10х10, 12х12, 14х14, 16х16, 18х18, 20х20, 25х25 мм. и производится из углеродистых марок стали, среди которых преобладает Ст3сп/пс.

Крупный квадрат – выступает только как заготовка для дальнейшего производства сортового проката.

Крупный квадрат обладает сечением 100х100, 125х125, 150х150 мм. – он поставляется на металлургические предприятия, где брус квадратного сечения раскаляют и вновь прокатывают, получая в итоге готовый к использованию продукт – уголки, полосы, швеллеры и проч.

Шестигранник – вид сортового проката, в сечении дающий равносторонний шестиугольник. Он производится в относительно небольших количествах и употребляется главным образом для изготовления таких деталей, как болты или гайки. Впрочем, иногда шестигранники используются для изготовления металлоконструкций.

Особенности приемки металлопроката но теоретической массе

Теоретической (сдаточной) массой металлопроката считается масса, исчисленная как произведение объема изделия на плотность металла, где объем определяется по геометрическим размерам с учетом допусков, предусмотренных соответствующими стандартами.

Например, для определения массы одного погонного метра грубы используется формула

(3.1)

где ; d – наружный диаметр трубы, мм; s – толщина стенки, мм; р – плотность стали , г/см3.

Если заменить отношение (), которое еще называют коэффициентом учета плотности стали, его численным значением, то формулу (3.1) можно переписать следующим образом:

(3.2)

Аналогичным образом можно определить вес погонного метра равнополочного уголка:

(3.3)

где А – ширина полок, мм; t – толщина полок, мм;– плотность стали, г/см3.

Приведенная методика была разработана совместно Министерством черной металлургии и Госснабом СССР в 1981 г. для труб в целях организации экономии металла в народном хозяйстве за счет его производства с размерами сечения в поле минусовых допусков. На данный момент широко применяется при поставках листового и сортового проката между производителями и дистрибьюторами, которые используют табулированные значения массы одного погонного метра (табл. 3.18).

Теоретические веса некоторых видов проката (пример)

Вес единицы измерения, кг

Единиц измерения в тонне

Лист горячекатаный по ГОСТ 16523-89, ГОСТ 14637-89

Арматура А3 по ГОСТ 5781-82

Швеллер горячекатаный по ГОСТ 8240-97

Очевидный недостаток методики – необходимость сохранять порядок отпуска и приемки проката по теоретической массе па всех участках логистической сети, что не всегда возможно по причине специфических особенностей продаж для различных категорий потребителей (дистрибьюторов, оптовиков, розничных торговцев). Иными словами, металл, отпущенный “по теории” производителем, должен быть принят по той же массе в конечной точке потребления. Однако не всегда количество продукции измеряется в метрах (м2), зачастую потребность может быть выражена и в тоннах (кг).

Особую трудность представляет собой приемка по теоретической массе мелкосортового проката, связанная с необходимостью обмерять и пересчитывать сотни, а то и тысячи единиц продукции, поступающей в заводских упаковках (пачках, увязках). Очевидно, что упростить процесс можно с помощью применения крановых весов (динамометров), сверяя фактическую массу пачки с указанной на заводской бирке. Однако теоретическая и фактическая массы редко совпадают, и не всегда это отличие будет в пользу покупателя. В этом случае можно применять косвенный способ, который предусматривает взвешивание одного (контрольного) пакета из прибывшей партии с последующим определением средней фактической массы 1 погонного метра металлопроката (тф)

(3.4)

где Мф – фактическая масса пакета, кг; L – общая длина металлопроката в пакете, м.

После этого определяют коэффициент пересчета (К), который используют для определения теоретической массы аналогичных пакетов, прокатанных в одинаковых условиях:

(3.5)

где тТ – теоретическая масса 1 погонного метра металлопроката, кг.

При сплошном перевешивании металлопроката, отпущенного по теоретической массе, разницу при приемке можно отнести на погрешность измерения массы крановыми весами, которая для механических весов составляет 1–2% массы взвешиваемого груза, а для электронных 0,05–0,1%. Если же разница превышает максимально допустимые значения, нужно провести обмер поступившей продукции, вычислить ее теоретическую массу и действовать в соответствии с порядком приемки, определенным между поставщиком и покупателем в договоре.

В коммерческих взаиморасчетах плотность стали, как правило, завышается на некоторую общепринятую величину, учитывающую разную толщину прокатки, отклонения по химическому составу, характерные для отечественных предприятий недовесы, недовложения и недогрузы, погрешности весов и другие субъективные и объективные факторы.

Пример

На склад предприятия-потребителя поступил вагон с балкой двутавровой № 18 массой 65 т (в соответствии с товаросопроводительными документами), исчисленной теоретически, в количестве 9 пачек. В процессе взвешивания продукции с помощью электронных крановых весов (с относительной погрешностью измерения 0,1%) и последующим суммирования весов пачек была получена фактическая масса 64 т 970 кг.

Поскольку максимальная погрешность измерения составляет 65 кг (0,1% от 65 т), разница между теоретической и фактической массой в 30 кг не может считаться недостачей и являться поводом для предъявления претензии поставщику. В этом случае материально ответственное лицо может принять груз по весу, указанному в товаросопроводительных документах.
