Как подключить тройной выключатель

Как подключить тройной выключатель: особенности

Если разобраться и понять принцип работы электрических приборов данного типа, то установить тройной выключатель самостоятельно не покажется сложной задачей ни для кого. Разница между ним и двойным выключателем, по большому счету, незначительная, и принцип его работы, в некотором роде можно сравнить с работой тройника. Если говорить простым языком, то тройной выключатель просто разделяет одну приходящую на него фазу на три, каждая из которых оборудована отдельной клавишей выключателя. Если принцип работы понятен, то несложно будет разобраться и с вопросом самостоятельного подключения такого выключателя. Схему этого процесса можно представить в виде следующей последовательности работ.

1. Для начала к месту установки тройного выключателя необходимо подвести фазу – стандартно она берется в распределительной или, как ее еще называют, коммутационной коробке.

2. Также к этому месту установки, а вернее от него, протягивается три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов – ноль для них можно делать общим и брать его нужно, опять-таки, из коммутационной коробки. А тянется он мимо выключателя, напрямую к светильникам.

3. Дальше стандартная установка и подсоединение выключателя. С одной стороны этого прибора имеется входная клемма (как правило, она отмечена стрелочкой, направленной к клемме) и три клеммы исходящих (стрелка от клеммы). Соответственно, приходящую фазу подсоединяем к входной клемме, а исходящие – к выходным (к каждой по одному проводу). Какой куда, особой роли не играет – если хотите, чтобы каждая клемма отвечала именно за нужные осветительные приборы, то перекоммутировать провода в необходимом порядке будет несложно.

В принципе, это и весь процесс установки тройного выключателя. Если говорить о тройном выключателе с розеткой, то здесь схема несколько иная – для того чтобы правильно решить вопрос, как подключить тройной выключатель с розеткой, к месту его установки от распределительной коробки нужно тянуть не только фазу, но и ноль, который, так же как и фазы, отводится от места установки выключателя к осветительным приборам. То есть выход с выключателя имеет уже не три жилы провода, а четыре – используется не тройной провод, а два двойных. И это еще не все. Если в случае с выключателем без розетки можно использовать кабель сечением 1,5 квадрата, то здесь делать этого не стоит – к розетке с выключателем тянется провод сечением в 2,5 квадрата, а от нее непосредственно к осветительным приборам можно уже тянуть провода с сечением 1,5 квадрата.

В принципе, дополнительно можно рассказать еще и про тройной проходной выключатель, но это другая тема, о которой следует говорить отдельно. Этот выключатель работает только в паре со вторым аналогичным устройством – он позволяет управлять тремя группами осветительных приборов из двух мест. Это отличный вариант для проходных комнат и коридоров. О том, как работают проходные выключатели, какими они бывают и как производится их подключение, читайте в статье «Проходной выключатель и его особенности».

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

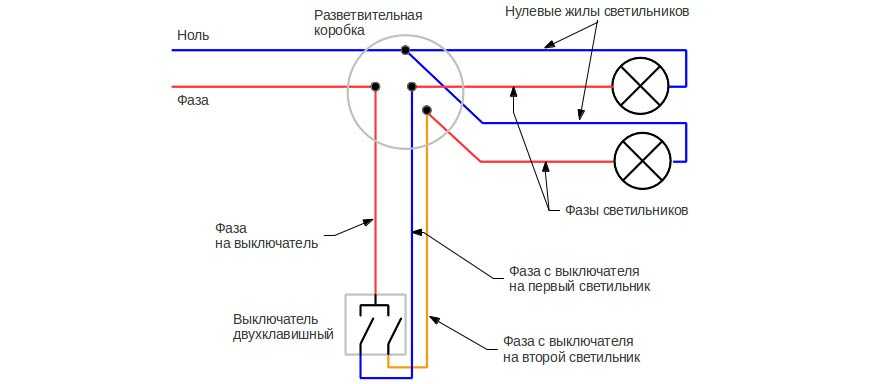

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

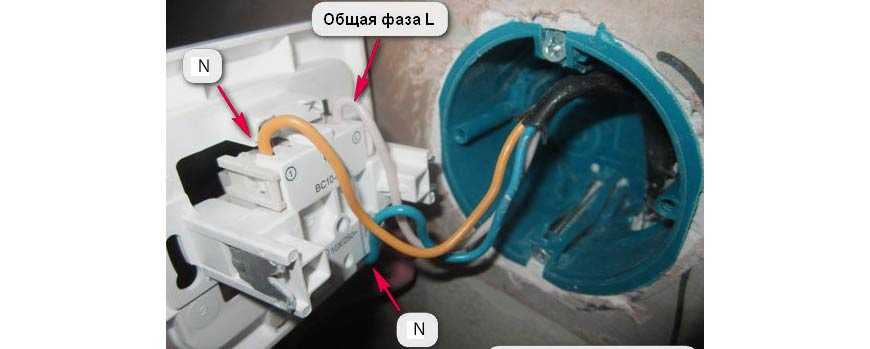

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

1. Контактные площадки общей группы.
2. Индивидуальные контакты каждой лампочки.
3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Подсоединение проводов в выключателе

Механизм тройного выключателя с размещенной с тыльной стороны схемой подключения Сначала нужно снять клавиши. Край ее слегка прижимается к корпусу в положении «выкл.», другой край, выступающий, цепляется ногтем либо тонкой отверткой и потягивается на себя. Как правило, у новых приборов клавиши посажены на направляющие достаточно плотно, но не следует прилагать слишком большое усилие для их вытяжки — можно повредить переднюю часть, испортив тем самым прибор.

К механизму рамка выключателя крепится при помощи прижимной вставки, располагающейся посередине. Крепление может быть как в виде направляющих, входящих в механизм плотно, либо в форме защелок, которые необходимо поддевать отверткой.

Провод закреплены в механизме посредством зажимных винтов. Перед установкой зачищенных проводов необходимо убедиться, что винты в пазах слегка ослаблены. На трехклавишных устройствах для подключения проводов используется четыре контакта: три — на выход, один — на вход.

В механизме необходимо отделить общую клемму, к которой подключается провод фазы, и клеммы, от которых подается напряжение для отдельных секций. Контактные группы обычно размещаются в отдельных отсеках, расположенных на обратной стороне выключателя. Чтобы из контактного отверстия не был виден оголенный провод, на нем следует удалить не более 10 мм изоляции. Прижимные винты следует затянуть максимально плотно, пытаясь извлечь провод не должно быть никаких болтаний.

Если при подключении выключателя применяются многожильные провода, на зачищенную часть их нужно одеть наконечники НШВИ — это предотвратит обламывание провода при затягивании винтовым зажимом. После монтажа проводов сборка трехклавишного выключателя выполняется в обратной последовательности.

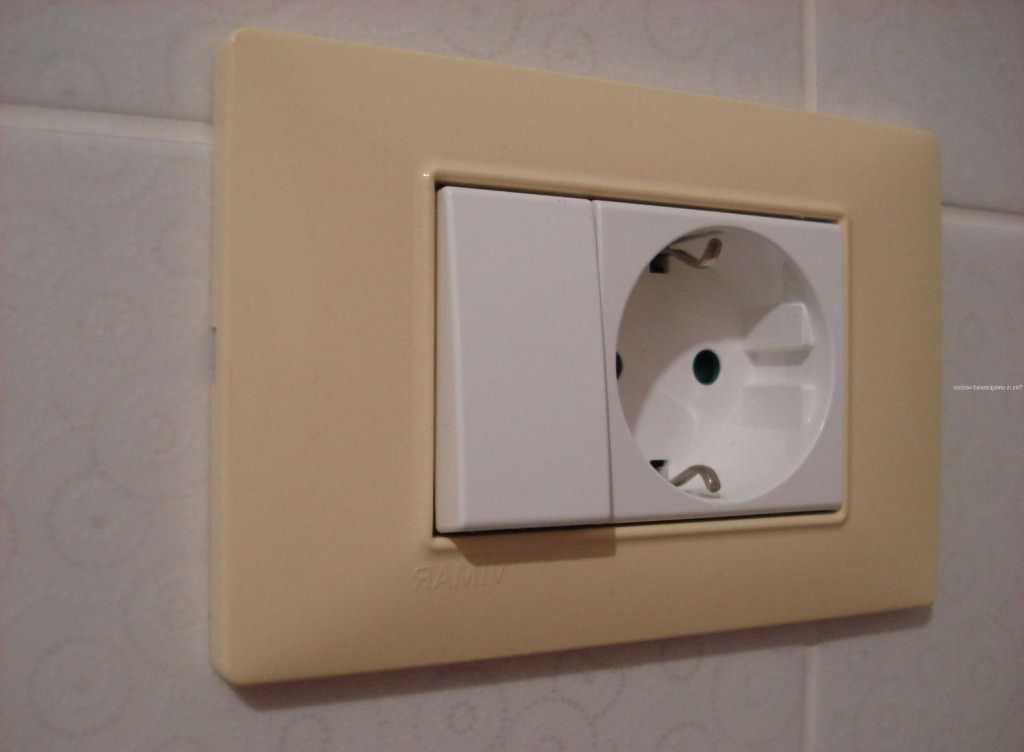

Установка и подключение розетки с выключателями в одном корпусе

Достоинством сблокированной арматуры является не только эстетичность и эргономичность, но и простота установки и подключения. В этом случае, нет необходимости пробуривать несколько углублений в стеновой панели и тянуть к ним различные провода.

Конечно, штробы придется заделывать, однако, трудоёмкость этой операции несоизмеримо ниже, чем при замене проводки и нескольких розеток или выключателей.

Вопрос об удобстве расположения на одном уровне клавиш и штекерной панели достаточно сложен. С точки зрения классической эргономики и правил электробезопасности, оптимальная высота расположения розетки 50,0, а клавиш включающе-отключающего прибора – 130-150 сантиметров от пола.

Правила европейских норм и регламента электромонтажа, наоборот рекомендуют размещать все элементы электрической арматуры, за исключением точек подключения источников света, на одном уровне.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Подключение тройного выключателя

После всех обозначенных выше процедур приступаем к подключению. Рассмотрим, как правильно производится установка тройного выключателя.

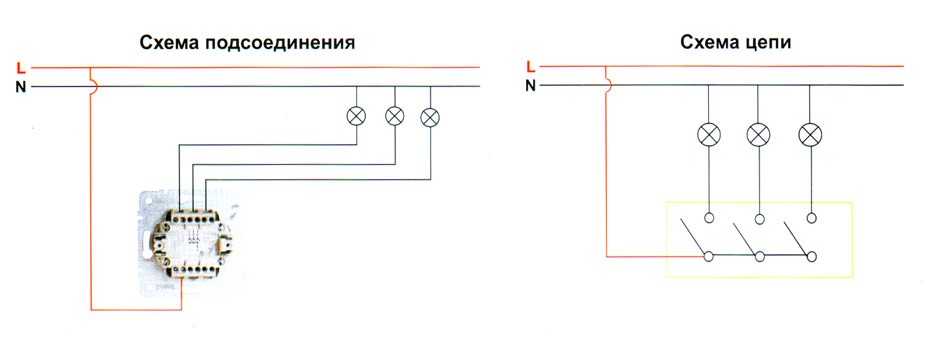

Схема подключения тройного выключателя

Приводим в надлежащий вид все имеющиеся провода, которые, как правило, хаотично торчат из стены. Согласно правилам устройств электрических установок (сокращенно — ПУЭ), для данного типа выключателей используются всегда три разных провода двухжильного типа — одна жила проходит с нулевой фазой и другая жила фазная соответственно.
Для определения нулевой и фазной жил следует знать цвета этих проводов. Согласно правилам ПУЭ, синий цвет всегда подразумевает нулевую жилу

При этом цвет непосредственно фазного провода может быть разных цветов — и белого, и черного, и красного.
Важно также и правильное распределение проводов, что подразумевает под собой грамотная. Отметим, что в нашем выключателе идет на осветительный прибор, а сам выключатель устанавливается, прежде всего, для разрыва фазы

Правда, возможен вариант установки нулевого провода на тройной выключатель, но надежнее и логичнее все-таки ставить его именно на фазу в разрыве.
Хорошим способом проверки нуля и фазы является индикаторная отвертка — купить ее можно в любом магазине по продаже различного строительного инструмента. Суть работы такой отвертки в нашем случае заключается в том, что нужно затронуть ее концом провод и, в том случае, если отвертка светится, значит, жила является фазной. Если же светового сигнала нет — это значит, что провод является нулевым.
Подключаем проводки устройства к разобранной распределительной системе. Для выполнения этой процедуры под корпусом трехклавишного выключателя прикрепляются непосредственно провода-нулевики, а проводки фазного типа, которые идут уже от осветительного оборудования, прикрепляем к коробке распределения.
Производим проверку правильности установки устройства. Можно включить все лампочки поочередно, и каждая из них должна нормально загораться и выключаться.

Монтаж выключателя в стену

Стоит учитывать, что данного типа всегда одинакова, и варьируется она лишь в зависимости от того, насколько далеко от него располагаются приборы освещения. Соответственно, тут стоит придерживаться основных правил и критериев, которые мы указали выше. Впрочем, для удобства понимания приведем основную схему, в соответствии с которой обычно производится подключение трехклавишного выключателя.

Тройной проходной выключатель и наиболее распространенная схема его подключения

Рекомендации по поводу того, как правильно установить трехклавишный выключатель:

места контактов имеющихся жил ни в коем случае нельзя соединять посредством скрутки, и лучше для этого использовать специальные клеммы;
помните об осторожности, и перед началом всех работ важно убедиться в том, что сеть обесточена;
важно, чтобы схема трехклавишного выключателя не имела каких-либо повреждений и пробоев изоляции, ведь в противном случае это может привести к удару электрическим током или замыканию.

Стоит отметить, что тройные выключатели достаточно надежны, и средний срок их службы составляет десять лет. Так что после установки данного устройства вы сможете благополучно пользоваться всеми осветительными приборами достаточно долгое время. Благодаря трехклавишному выключателю в вашем доме будет всегда светло и уютно.

Посмотрите небольшое видео о правилах монтажа проходного тройного выключателя:

5 советов по выбору выключателя на три положения

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире

При этом обратите внимание на расположение клавиш. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо.На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть

Хотя в некоторых случаях их вообще может и не быть. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов. Собственно, их применение повсеместно, и на сегодняшний день практически в каждом доме или офисе используются подобные выключатели.

Среди недостатков можно отметить большую интенсивность эксплуатации по сравнению с аналогами с одной или двумя клавишами. Здесь также работу начинаем с поиска фазы. Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.

Написал много текста, который сложно понять. Производим проверку правильности установки устройства. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж! Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Выключатель считают основным прибором, помогающим в управлении освещением. Провода в выключателе крепятся прижимными винтами. Клавиши должны работать без заедания. Они придают функциональность эстетике.

Теперь другую боковую клавишу Для работ вам понадобятся:. Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке.

Как подключить трехклавишный выключатель

https://youtube.com/watch?v=r1XosmC76kA

Подготовительные работы

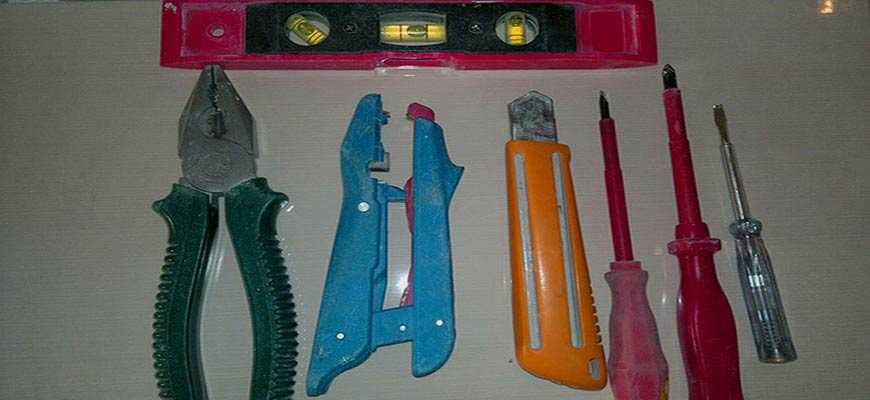

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

• отвертка плоская и крестовая;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• хороший строительный нож с острым лезвием (для зачистки концов проводов);
• для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
• выключатель;
• провода.

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку

В схему должны входить такие три провода:

1. Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
2. Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
3. Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам. Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте)

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Что такое УЗО в электрике: разновидности, принцип работы

Как подключить проходной выключатель: схемы подключения

Виды трехклавишных выключателей

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Особенности конструкции

Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:

• рамки;
• клавиш;
• привода клавиш.

Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.

Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Монтаж выключателя

Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.

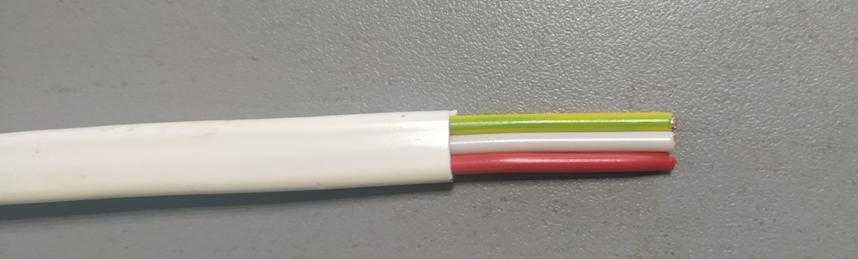

Кабель со снятой оболочкой.

Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:

Подрозетник, готовый к установке прибора.

Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.

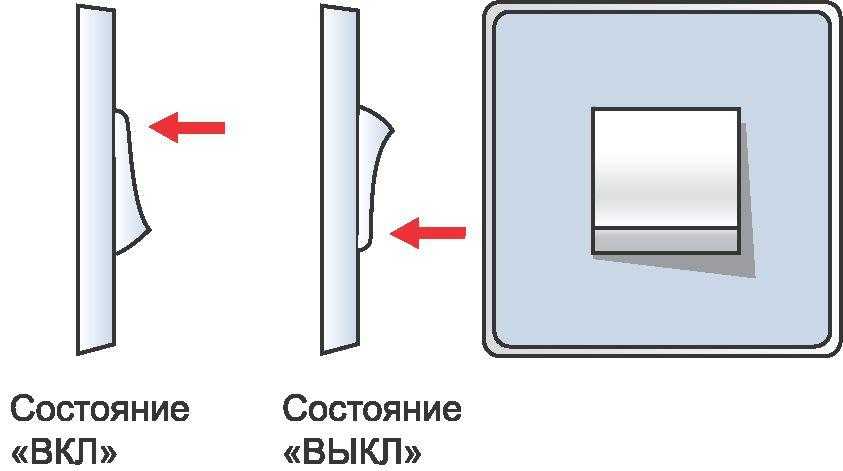

Правильное положение клавиши при установке.

В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия — правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.

Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.

Момент установки трехклавишника.

После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.

Схема сборки тройника.

Монтаж распаечной коробки

Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:

Монтаж проводников для трех светильников.

Соединение жил выполнить согласно схеме, приведенной выше:

• проводники PE (желто-зеленые) соединить между собой;
• нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
• красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
• белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.

Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.

Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.

Монтаж проводников для многорожковой люстры.

Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.

Соединять проводники можно скруткой, а потом пропаять (не обязательно, но желательно – в будущем уменьшит вероятность ухудшения контакта по причине окисления меди). По окончании соединения места скрутки надо заизолировать.

А лучше соединить жилы специальными клеммами – желательно винтового типа. Зажимные удобнее, но надежность такого контакта ниже.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.
