Как самостоятельно определить вес уголка 50 мм и других разновидностей изделия?
Точный вес стального изделия такого типа можно определить только при взвешивании. Однако такой метод не всегда удобен. Для нахождения расчетной массы партии уголков необходимо сначала вычислить вес 1 метра. Проще всего воспользоваться специальными таблицами, которые содержат данные обо всех типоразмерах стальной продукции данного типа. В первую очередь нужно измерить ширину сторон (полок). А также необходимо определить толщину этих же сторон.
Чтобы определить точную массу партии уголков необходимо сначала посчитать вес 1 метра.
Воспользовавшись вышеперечисленными данными, можно без труда найти по таблице интересующий вас типоразмер и посмотреть массу 1 пог. м изделия (например, вес уголка 50х50 мм). Затем требуется разделить полученную теоретическую массу на плотность стали, усредненное значение которой составляет 7850 кг/м³. Следующее действие – умножение полученного результата на плотность марки стали.
В случае необходимости можно провести самостоятельный расчет полностью. Однако такое вычисление может оказаться неточным, так как оно не учитывает радиусов закругления между сторонами. Процесс самостоятельного расчета веса уголка 63 мм (или любого другого) состоит из нескольких этапов.
В первую очередь необходимо определить площадь сечения детали. Чтобы это сделать, потребуется измерить длину одной стороны (полки) и умножить полученную цифру на толщину. Далее из протяженности второй стороны нужно вычесть толщину изделия, после чего полученное число умножается на толщину. Так определяется площадь сечения одной и второй сторон.
После вычисления площади сторон нужно сложить эти два показателя. В результате получается общая теоретическая площадь сечения стального уголка. Остается только умножить данное значение на плотность и 1 м. Таким образом определяется теоретический вес 1 м стальной детали.
Определить вес уголка можно самостоятельно, но вычисление может оказаться неточным.
4 Сортамент типоразмеров неравнополочных горячекатаных изделий ГОСТ 8510
Размеры и масса 1 погонного метра неравнополочной горячекатаной стальной продукции стандарта 8510 должны соответствовать приведенным ниже на Рис. 2 и в Табл. 2. Более подробную информацию об этих уголках (площадь сечения, длины, предельные отклонения и др.) можно посмотреть непосредственно в этом стандарте.
Условные обозначения к Рис. 2 и Табл. 2, приведенным ниже:
- B – ширина более широкой полки уголка, мм;
- b – ширина менее широкой полки, мм;
- t – обозначение толщины полок, мм;
- R – радиус закругления между полками с внутренней стороны уголка, мм;
- r – радиус закругления на кромках полок, мм.
Таблица 2
Вес уголка: нюансы определения массы погонного метра
Перед началом строительства, независимо от его объемов, а также при заказе данных изделий возникает необходимость в определении массы партии. На сегодняшний день существует несколько способов, позволяющих рассчитать вес уголка. Масса изделия зависит от его типа и толщины сторон.
Производители, занимающиеся выпуском данной разновидности металлопроката, обязаны соблюдать требования и нормы, прописанные в соответствующих ГОСТах
Важно отметить, что в таблицах, которые можно найти в регламентирующей документации, указывается теоретическая масса 1 пог. м детали
В свою очередь, расчетный вес – это величина, которую практически невозможно получить.
Что такое швеллер: сортамент, характеристики, сферы применения (прочитать подробнее)
Для нахождения фактической массы изделия существует только один способ – взвешивание, что не совсем удобно. Наиболее распространенная разновидность изделий имеет две стороны, ширина которых составляет 50 мм. Вес уголка 50х50х4 за метр можно рассчитать самостоятельно или воспользоваться специальной программой для этого.
Стоит также понимать, что для проведения вычислений используются усредненные значения плотности металла. Для изделий, изготовленных из стали, применяется постоянное значение, которое составляет 7850 кг/м³. Однако в настоящее время существует множество марок стали, каждая из которых имеет индивидуальный показатель плотности, отличающийся от остальных. Таким образом, расчет веса партии уголков производится с использованием усредненных значений, что отражается на итоговой цифре.

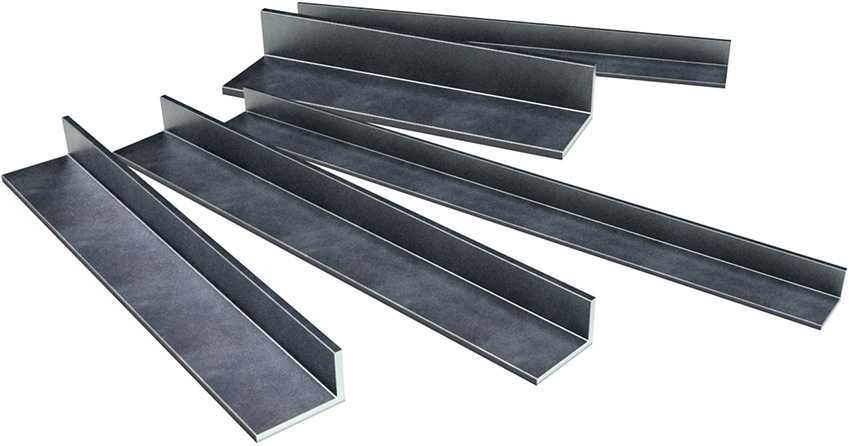

Массу погонного метра уголка можно посчитать самостоятельно или с помощью специальной программы.
Помимо всего прочего, стальные уголки могут иметь разный класс точности (А, Б, В). Допустимые расхождения с принятыми габаритами, указанными в ГОСТах, также оказывают влияние на расчет массы. Из этого следует такой вывод: нормативная документация содержит информацию об удельной массе, которая, как правило, не соответствует фактической. Тем не менее, на ГОСТы опираются при проведении всех необходимых вычислений. Производители также ориентируются на данную документацию.
Самостоятельный расчет часто необходим при монтаже различных ограждений и каркасных конструкций своими руками. В этом случае особое место отводят изделию, которое имеет следующие геометрические показатели: 50, 50, 5. Вес уголка такого типа рекомендуется искать с помощью таблиц, которые указываются в нормативной документации.
На заметку! Производство стальных уголков учитывает процент брака, который в любом случае образуется в процессе изготовления. Недобросовестные производители специально снижают толщину стенки, делая изделие более восприимчивым к нагрузке. В случае приобретения некачественной продукции и при проведении ее расчета конечная цифра будет сильно отличаться от фактической массы изделия. Особенно это касается расчетов больших партий.
Вес равнополочного уголка
Для уголка одного номера возможен различный вес погонного метра в зависимости от толщины полок (t). Так, например, уголок № 5 согласно ГOCT 8509-93 может выпускаться с толщиной полки t=3, 4, 5 и 6 мм, уголок № 7 — с толщиной полок t=4,5, 5, 6, 7 и 8 мм и т.д. Соответственно, будут различными площадь сечения и вес 1 метра.
ГOCT 8509-93, равнополочные горячекатаные уголки (вес погонного метра)
| Номер уголка | Размеры | Вес 1 м/пог | Количество метров уголка на 1 тонну |
| № 2 | 20х20х3 | 0,8817 | 1134 |
| № 2,5 | 25х25х3 | 1,117 | 895,1 |
| 25х25х4 | 1,455 | 687,4 | |
| № 3 | 30х30х3 | 1,363 | 733,5 |
| № 3,5 | 35х35х4 | 2,093 | 477,7 |
| № 4 | 40х40х3 | 1,844 | 542,4 |
| № 4,5 | 45х45х5 | 3,378 | 296,1 |
| № 5 | 50х50х5 | 3,770 | 265,3 |
| № 6 | 60х60х6 | 5,423 | 184,4 |
| № 7 | 70х70х7 | 7,377 | 135,6 |
| № 10 | 100х100х10 | 15,04 | 66,51 |
Масса равнополочного уголка рассчитывается по формуле:
Муголка = L×ρу
Где:
- L — длина в метрах;
- ρу — теоретически вычисленный вес 1 м, исходя из геометрических размеров по ГOCT 8509-93.
Уголок равнополочный ГОСТ 8509
| ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО | ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО | ОМЕГА МЕТАЛЛ, ГК | ДИПОС, ГК | МЕТАЛЛО-КОМПЛЕКТ-М, АО | АРИЭЛЬ МЕТАЛЛ, ОАО | А ГРУПП, ООО | МЕТАГОР, ООО | АТОН-СТАЛЬ, ООО | АМГ, ООО | СПЕЦСТАЛЬ-СЕРВИС, ООО |
| 20x20x4,0 мм | ||||||||||
| 25x25x3,0 мм | 43 080 | 46 000 | 47 500 | 48 490 | 44 700 | 46 600 | 47 490 | 42 990 | 44 900 | |
| 25х25х4,0 мм | 43 080 | 45 400 | 45 500 | 45 800 | 45 490 | 45 900 | 46 000 | 47 490 | 43 490 | |
| 32x32x3,0 мм | 43 880 | 46 600 | 45 800 | 48 490 | 46 600 | 46 490 | 44 490 | 44 900 | ||
| 32х32х4,0 мм | 43 380 | 44 800 | 46 000 | 47 500 | 44 990 | 45 700 | 46 000 | 46 490 | 43 490 | |
| 35x35x3,0 мм | 41 580 | 46 000 | 46 000 | 44 490 | 43 990 | |||||
| 35х35х4,0 мм | 45 400 | 46 000 | 43 900 | 44 990 | 46 000 | 44 490 | ||||
| 35×35х5,0 мм | 33 490 | |||||||||
| 40x40x3,0 мм | 45 580 | 46 000 | 46 600 | 47 990 | ||||||
| 40х40х4,0 мм | 43 880 | 44 400 | 44 700 | 44 700 | 43 990 | 44 700 | 44 700 | 45 490 | 44 490 | |
| 40х40х5,0 мм | 46 990 | 43 990 | ||||||||
| 45х45х3,0 мм | 45 000 | 45 000 | ||||||||
| 45х45х4,0 мм | 43 480 | 41 900 | 44 700 | 42 200 | 41 490 | 43 800 | 44 700 | 42 990 | 41 790 | |
| 45х45х5,0 мм | 42 480 | 42 600 | 38 200 | 41 990 | 45 700 | 45 000 | 43 490 | 42 990 | ||
| 50x50x4,0 мм | 41 580 | 41 500 | 42 000 | 44 200 | 42 490 | 42 000 | 42 990 | 41 790 | ||
| 50х50х5,0 мм | 41 580 | 41 900 | 42 500 | 42 000 | 42 700 | 42 490 | 46 000 | 42 000 | 42 990 | 41 490 |
| 63x63x4,0 мм | 43 380 | 42 490 | 45 000 | 43 490 | ||||||
| 63х63х5,0 мм | 43 480 | 41 900 | 42 000 | 42 000 | 42 500 | 42 490 | 44 000 | 42 000 | 43 790 | 42 990 |
| 63х63х6,0 мм | 43 480 | 42 000 | 42 700 | 42 000 | 43 500 | 42 000 | 42 990 | 42 990 | ||
| 70x70x5,0 мм | 42 780 | 42 300 | 45 000 | 45 500 | 44 490 | 45 000 | 46 490 | 44 490 | ||
| 70х70х6,0 мм | 42780 | 44900 | 44490 | 45100 | 45990 | 43490 | ||||
| 70x70x7,0 мм | 45490 | 42490 | ||||||||
| 75х75х5,0 мм | 42680 | 42300 | 42600 | 45200 | 44490 | 44700 | 42600 | 45490 | 42790 | |
| 75х75х6,0 мм | 42680 | 42300 | 42500 | 42300 | 44700 | 44490 | 44300 | 42300 | 44990 | 42790 |
| 75х75х7,0 мм | 42680 | 45000 | 44490 | 45000 | 46990 | 43990 | ||||
| 75х75х8,0 мм | 42680 | 44150 | 44900 | 43990 | 44900 | 44150 | 45990 | 43490 | ||
| 80х80х6,0 мм | 43880 | 42300 | 45600 | 44900 | 45490 | 46000 | 45600 | 45990 | 43490 | |
| 80х80х7,0 мм | 43880 | 45600 | 45600 | 45990 | 42490 | |||||
| 80х80х8,0 мм | 43880 | 45600 | 45200 | 45600 | 44490 | |||||
| 90х90х6,0 мм | 43380 | 42300 | 42300 | 44900 | 44490 | 44200 | 42300 | 42990 | ||
| 90х90х7,0 мм | 42780 | 42300 | 44000 | 42300 | 43500 | 43490 | 45700 | 42300 | 45490 | 42290 |
| 90х90х8,0 мм | 42900 | 45900 | 45490 | 46300 | 45900 | 46490 | 43490 | |||
| 90х90х9,0 мм | 45600 | 42790 | 45600 | |||||||
| 100×100х6,5 мм | 45680 | |||||||||
| 100х100х7,0 мм | 43480 | 42800 | 43500 | 42900 | 47900 | 43990 | 43900 | 42900 | 37990 | |
| 100х100х8,0 мм | 43480 | 42800 | 43500 | 42000 | 44700 | 44990 | 47800 | 42900 | 37990 | |
| 100х100х10,0 мм | 43480 | 42800 | 47700 | 48900 | 48490 | 48900 | 47700 | 44990 | ||
| 100x100x12,0 мм | 38990 | |||||||||
| 110x110x7,0 мм | 43580 | 49500 | 45700 | 49500 | 45990 | |||||
| 110х110х8,0 мм | 43080 | 42900 | 50500 | 49500 | 43990 | |||||
| 125х125х8,0 мм | 43080 | 45300 | 39200 | 49500 | 49500 | 51490 | 45700 | 49500 | 44990 | |
| 125х125х9,0 мм | 43080 | 45300 | 49500 | 48400 | 46000 | 49500 | 44490 | |||
| 125х125х10,0 мм | 43080 | 45300 | 49500 | 48500 | 48990 | 45700 | 49500 | 37990 | ||
| 125х125х12,0 мм | 46990 | 37990 | ||||||||
| 140х140х9,0 мм | 54180 | 53600 | 55000 | 55500 | 54950 | 55000 | 55950 | |||
| 140х140х10,0 мм | 54180 | 53600 | 55000 | 54950 | 55000 | 55950 | ||||
| 140x140x12,0 мм | 55000 | 55000 | ||||||||
| 160х160х10,0 мм | 54180 | 54800 | 55000 | 55500 | 54950 | 55000 | 55950 | 57200 | ||
| 160х160х11,0 мм | ||||||||||
| 160х160х12,0 мм | 52580 | 55000 | 54950 | 55000 | 58200 | 57200 | ||||
| 160х160х14,0 мм | 58200 | |||||||||
| 160x160x16,0 мм | 53580 | 54800 | 54950 | 58200 | 57200 | |||||
| 160x160x20,0 мм | ||||||||||
| 180x180x11,0 мм | 56800 | 57500 | 57200 | 57200 | 57500 | 58200 | ||||
| 180х180х12,0 мм | 57500 | 57500 | 58200 | |||||||
| 180×180х14,0 мм | ||||||||||
| 200х200х12,0 мм | 53580 | 55000 | 54950 | 55000 | 55950 | 54950 | ||||
| 200х200х14,0 мм | 51180 | 54000 | 55000 | 55000 | 55950 | 54950 | ||||
| 200х200х16,0 мм | 51180 | 54000 | 54950 | 55950 | 54950 | |||||
| 200х200х20,0 мм | 55950 | 54950 |
Как самостоятельно определить вес уголка 50 мм и других разновидностей изделия?
Точный вес стального изделия такого типа можно определить только при взвешивании. Однако такой метод не всегда удобен. Для нахождения расчетной массы партии уголков необходимо сначала вычислить вес 1 метра. Проще всего воспользоваться специальными таблицами, которые содержат данные обо всех типоразмерах стальной продукции данного типа. В первую очередь нужно измерить ширину сторон (полок). А также необходимо определить толщину этих же сторон.

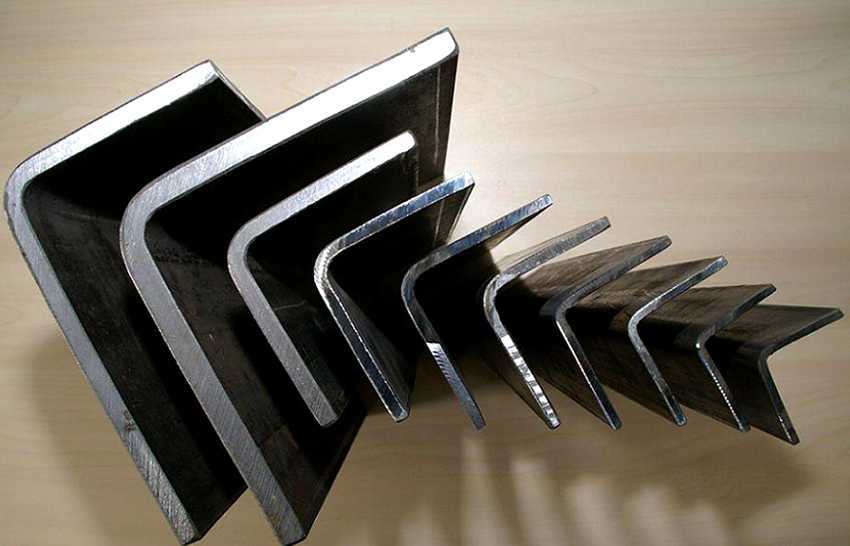

Чтобы определить точную массу партии уголков необходимо сначала посчитать вес 1 метра.
Воспользовавшись вышеперечисленными данными, можно без труда найти по таблице интересующий вас типоразмер и посмотреть массу 1 пог. м изделия (например, вес уголка 50х50 мм). Затем требуется разделить полученную теоретическую массу на плотность стали, усредненное значение которой составляет 7850 кг/м³. Следующее действие – умножение полученного результата на плотность марки стали.
В случае необходимости можно провести самостоятельный расчет полностью. Однако такое вычисление может оказаться неточным, так как оно не учитывает радиусов закругления между сторонами. Процесс самостоятельного расчета веса уголка 63 мм (или любого другого) состоит из нескольких этапов.
В первую очередь необходимо определить площадь сечения детали. Чтобы это сделать, потребуется измерить длину одной стороны (полки) и умножить полученную цифру на толщину. Далее из протяженности второй стороны нужно вычесть толщину изделия, после чего полученное число умножается на толщину. Так определяется площадь сечения одной и второй сторон.
После вычисления площади сторон нужно сложить эти два показателя. В результате получается общая теоретическая площадь сечения стального уголка. Остается только умножить данное значение на плотность и 1 м. Таким образом определяется теоретический вес 1 м стальной детали.
Определить вес уголка можно самостоятельно, но вычисление может оказаться неточным.
Как определить вес равнополочного уголка
Многих людей интересует вопрос о том, как определить массу равносторонних и неравносторонних уголков. Данный параметр необходим во время планирования количества материала (перед началом строительства), а также с помощью него производятся и другие расчеты. Зная вес металлопроката, можно определить нагрузку, которая будет оказываться на будущую конструкцию. В любом случае вес погонного метра уголка является необходимой характеристикой.
На сегодняшний день существует несколько методов, позволяющих вычислить этот параметр. Самым простым из них является табличный способ. В нормативной документации, регламентирующей равнополочные и неравнополочные изделия, можно без труда найти нужную таблицу. В ней содержатся не только размерные данные, но и физические характеристики, к которым относят вес 1 метра уголка.
Однако табличный метод имеет некоторые недостатки. Не всегда есть возможность найти соответствующую документацию в интернете. Помимо этого, необходимо знать, что некоторые таблицы содержат округленные значения, использование которых повлечет за собой появление погрешности.

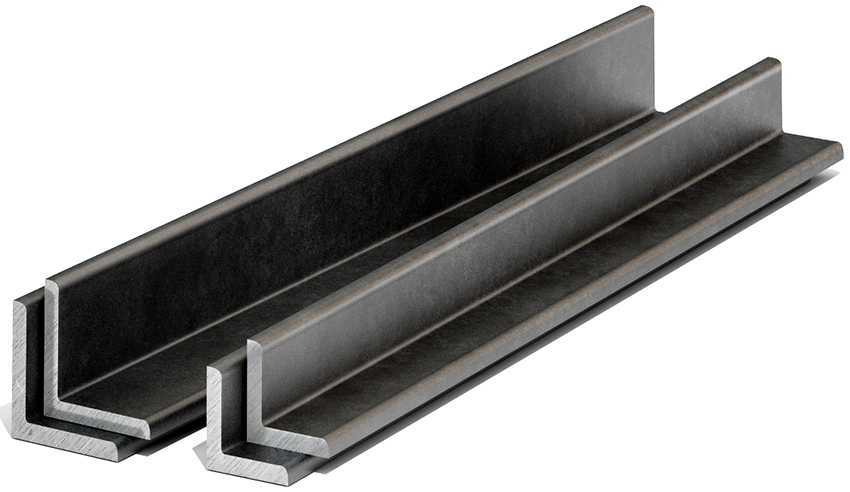

Зная вес металлопроката, можно определить нагрузку, которая будет оказываться на будущую конструкцию
Для определения веса 1 метра уголка можно воспользоваться ручным способом вычисления. Этот метод предполагает нахождение площади сечения детали. Чтобы определить это значение, нужно измерить длину одной стороны (полки). После этого необходимо выполнить умножение длины на толщину полки. Далее нужно измерить длину второй стороны и вычесть из нее толщину. Полученная цифра умножается на показатель толщины. Оба значения (для 1 и 2 полки) складываются между собой для нахождения площади сечения уголка.
На последнем этапе потребуется умножить показатель площади на плотность и на 1 м. Плотность можно посмотреть в таблице. Таким образом, в результате простого вычисления можно получить вес 1 м детали.
Кроме этого, существуют специальные онлайн-калькуляторы, которые позволяют быстро и точно рассчитать массу изделия, а также вычислить другие значения. Все, что для этого нужно, – вписать начальные данные в соответствующие им столбцы. Такую программу можно найти в интернете на профильных сайтах. После определения веса метра уголка появляется возможность проведения дальнейших расчетов.
Для определения веса 1 метра уголка можно воспользоваться ручным способом вычисления
Сортамент стальных уголков очень широк. На сегодняшний день выделяют несколько разновидностей этих изделий, каждая из которых активно используется в строительстве и на производстве. Для определения геометрических и физических характеристик существует специальная нормативная документация. ГОСТы значительно упрощают выбор и расчет количества стальных уголков.
Гостовские параметры длины
Производят стальные равнополочные уголки длиной от 3 до 12 м. Можно изготавливать профили и свыше 12 м. В продольном направлении изделия отпускаются:
- мерной и кратной мерной длины;
- немерной длины;
- длины, ограниченной в пределах немерной.
При производстве учитывают допустимые смещения по длинам. Четырехметровый стальной горячекатаный профиль — отклонение +30 мм, изделия 4-6 м — отклонение +50 мм, уголок свыше 6 м — смещение по длине +70 мм. Для более габаритной продукции разрешено смещение не более чем на 5 мм на каждый следующий метр. При этом кривизна профиля колеблется строго в рамках от 0.2 до 0.4%.
8 Сортамент продукции из цветных сплавов исходя из стандартов технических условий
Все остальные характеристики прессованных уголковых профилей (длина, предельные отклонения на нее и размеры, прочность, сплавы, используемые для изготовления, и др.) указаны в соответствующих ГОСТах технических условий:
- для изделий из алюминия и его сплавов – в стандарте 8617-81;
- для изделий из магниевых сплавов – в 19657-84.

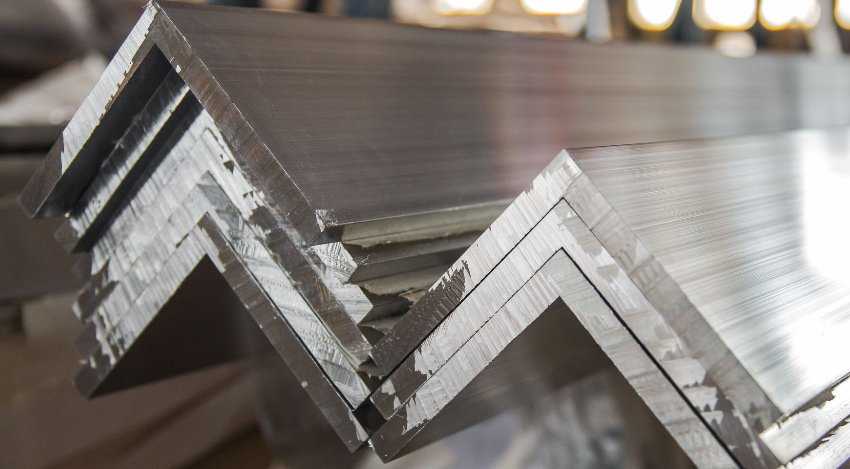

Алюминиевые уголки
Эти ГОСТы распространяются не только на уголковые профили вышеперечисленных 5-ти стандартов, но и на все прессованные профили других видов (с иными формами поперечного сечения). Область использования продукции, изготовляемой по техническим условиям ГОСТ 8617 и 19657: различные нужды производства и народного хозяйства, а также поставка на экспорт.
Кроме того, прессованные профили из алюминиевых сплавов производят еще и по техническим условиям стандарта Р 56855-2016, который распространяется на продукцию, предназначенную для использования в судостроении. В этом ГОСТе указаны марки сплавов, применяемые для изготовления, физико-механические свойства (прочность) профилей и другие подобные параметры. Длина изделий и предельные отклонения от нее, размеров и формы сечения согласно стандарта Р 56855 должны соответствовать требованиям того же ГОСТ 8617.
Гнутые профили из алюминия и его сплавов производят только по одному ГОСТу – это стандарт технических условий Р 55411-2013. Согласно ему сортамент типоразмеров, то есть размеры, форму и площадь сечения, а также длину и теоретическую массу 1 погонного метра изделия устанавливает сам потребитель и согласовывает их с изготовителем. Выбор потребителя, утвержденный производителем, должен быть представлен в виде чертежей и/или каталогов с указанием в них всех этих характеристик и шифра либо номера профиля, в том числе изготовляемого по одному из выше приведенных стандартов, включая ГОСТы для стальных уголков. Или это может быть чертеж нестандартного, но отвечающего потребностям заказчика, изделия.
Производство стальных уголков
Стандартному Г-образному уголку находится применение во многих местах. Его популярность, как только что было сказано, обусловлена двумя факторами: с одной стороны, место сгиба уголка – это ребро жесткости, а с другой – он удобно укладывается на иные поверхности.
Уголки чаще всего изготавливают из обычной углеродистой стали, и лишь иногда используют высококачественную конструкционную. С начала производства стального уголка было разработано большое количество стандартов его изготовления. Примером является ГОСТ 19771-93, в котором отражены общие характеристики уголка и требования, предъявляемые к нему. Впрочем, ГОСТу должны соответствовать все разновидности уголков и способы их проката.
Уголок стальной горячекатаный делают прокаткой между вращающимися валами раскаленного слитка металла (блюма). Валы давят на него, формируя Г-образную форму. Причем снаружи изделие не имеет радиуса, а изнутри оно делается специально для того, чтобы стать еще одним ребром жесткости. Допустимыми могут быть следующие погрешности выпускаемой продукции: по длине – ≤ 0,75 % от указанной производителем, по коэффициенту кривизны – ≤0,4 % от длины.

Рекомендуем статьи по металлообработке
- Марки сталей: классификация и расшифровка
- Марки алюминия и области их применения
- Дефекты металлический изделий: причины и методика поиска
Уголок стальной холоднокатаный изготавливается с помощью совершенно иной технологии. Чаще всего для производства используют профилегибочное оборудование или валы. Заготовки металлических полос, представляющих собой рядовую сталь, подвергают гибке на станках или прокатке сквозь целый ряд валов.
Стоимость таких изделий достаточно высока, поэтому они не применяются в ходе изготовления конструкций (монолитных или несущих). По большей части они используются в отделочных работах. Максимальная длина холоднокатаных уголков составляет 6–12 м. Визуально горячекатаное изделие отличается от холоднокатаного наличием окалины.
Параметры по ГОСТ 19771-93
В соответствии с ГОСТом 19771-93, стальные угловые профили изготавливают трех категорий точности:
- «В» – обычной;
- «Б» – повышенной;
- «А» – высокой.
Процесс формирования профиля гнутого стального уголка
В таблице, в которой представлен весь сортамент гнутых равнополочных уголков, указываются основные параметры таких изделий: масса 1 погонного метра, площадь сечения и др. В таблицах по сортаменту приводятся данные для стальных уголков двух категорий:
- изготовленных из обычной углеродистой стали, полуспокойной и кипящей, а также сплавов, у которых сопротивление на разрыв соответствует показателям до 460 Н/мм2;
- произведенных из обычной спокойной и полуспокойной углеродистой стали и сплавов, сопротивление на разрыв у которых превышает 460 Н/мм2.
В таблицах, в которых приведены параметры равнополочных стальных уголков данных категорий, приняты следующие обозначения:
- S – толщина полки;
- Y0, X0 – расстояния между наружными гранями уголка и его центром тяжести;
- R – радиус закругления профиля;
- b – ширина полки;
- I – момент инерции;
- i – радиус инерции профиля;
- F – площадь сечения профиля;
- n=b-S-R/S – отношение расчетной величины свеса полки к ее толщине.
Обозначения основных геометрических параметров гнутого уголка. Ниже таблица сортамента данного вида проката
Таблица 2: Параметры уголков из кипящей и полуспокойной стали
Таблица 3: Параметры и справочные величины для уголков из спокойной стали
Приведенные в таблицах значения площади сечения профиля стального равнополочного уголка, а также вес одного метра изделия рассчитаны с учетом номинальных табличных размеров (при расчетах не учтены допустимые отклонения, которые при производстве металлопродукции неизбежны). Масса одного погонного метра рассчитана с учетом того, что плотность металла, из которого выполнен уголок, равна 7850 кг/м3.
Ширина полок стальных уголков в зависимости от того, какой точности соответствует их профилирование, может иметь следующие отклонения:
- высокой точности (до номера 2,5): ±0,75 – ±1,5 мм;
- высокой точности (соответствующие нумерации свыше 2,5): ±1 – ±1,75 мм;
- повышенной точности: ±1,25 – ±2,5 мм;
- обычного класса точности: ±1,5 – ±3 мм.
Равнополочные стальные уголки, выпускаемые в соответствии с указанным ГОСТом, могут отпускаться заказчику следующей длины (в интервале 3–12 м):
- мерной;
- немерной;
- длины, которая кратна мерной;
- мерной, при этом в партии присутствуют изделия немерной длины, количество которых не превышает 7% от общего объема;
- кратной мерной, при этом в партии есть уголки немерной длины, но их количество составляет не больше 7% от общего объема.
Обладая демократичной ценой, горячекатаный и гнутый уголок из обычной углеродистой стали отличается хорошей сопротивляемостью нагрузкам различного типа. Такие характеристики позволяют успешно использовать эти изделия во многих сферах. Стальные уголки данного типа применяют для создания каркасных металлоконструкций различного назначения, а также с их помощью выполняют армирование бетонных конструкций.
Это интересно: ГОСТы стальных труб — основные нормативы качественной продукции
1 Угловой прокат – производство и разновидности
Стальной уголок по применению металлопродукции занимает одну из лидирующих позиций. Представляет собой фасонный прокат, поперечное сечение которого напоминает букву L (фасонным прокатом, в отличие от сортового, называют изделия, у которых хотя бы одна касательная к контуру профиля пересекает поперечное сечение. У сортовых круга, листа и другого проката ни одна касательная не пересекает сечение).
Производят эту продукцию, за исключением нержавеющего уголка, из различных сортов низколегированной и углеродистой стали. По виду сечения разделяют на равнополочные и неравнополочные, по способу изготовления на гнутые и горячекатаные. Согласно этим классификациям для уголков из черного металла разработаны следующие ГОСТы, которым они должны соответствовать:
- ГОСТ 8509-93 – равнополочный горячекатаный уголок;
- ГОСТ 8510-93 – неравнополочный горячекатаный уголок;
- ГОСТ 19771-93 – гнутый равнополочный уголок;
- ГОСТ 19772-93 – гнутый неравнополочный уголок.
Как делается уголок – различия в изделиях
Для стандартного Г-образного профиля стального уголка придумано множество применений, что вполне объяснимо – место изгиба является в одно и то же время ребром жесткости и удобной формой для укладки уголков на другие поверхности. Изготавливают популярный вид проката, в основном, из обычной углеродистой стали, реже – из конструкционной стали высокого качества. За долгие годы производство уголка стального обросло множеством ГОСТов, например, общие требования и характеристики к изделию присутствуют в ГОСТ 19771-93, при этом для каждой разновидности и способа проката существует свой, отдельный ГОСТ.
Горячекатаный уголок производят путем прокатки блюма (слитка металла) через ряд вращающихся валов, которые оказывают на раскаленный металл нужное давление. В ходе движения формируется и Г-образная форма без радиуса с наружной стороны. С внутренней стороны радиус имеется – он выполняет важную роль дополнительного ребра жесткости. Согласно ГОСТу 8509-93, предельные отклонения от длины поступающих в продажу уголков должны быть не более 0,75 % от заявленного производителем, а коэффициент кривизны – не более 0,4 % длины.
Технология холоднокатаного производства существенно отличается – в основном, уголки изготавливают из металлических полос (рядовая сталь) на профилегибочных станках, или же заготовки полос прокатываются через ряд валов. Такие изделия из-за более высокой стоимости не пригодны для создания несущих и монолитных конструкций, сфера применения ограничена, в основном, отделочными работами. Сортамент представлен изделиями от 6 до 12 метров. Внешне отличить холоднокатаные изделия от горячекатаных очень просто – на первых отсутствует характерная для вторых окалина.
Производство и характеристики
Уголок 50х50х5 производится двумя способами. Первый вариант предполагает метод горячего проката, а второй, с помощью изгиба, относится к холоднокатанному варианту. При этом горячая прокатка предполагает прохождение заготовки через специальные валы, которые задают необходимую форму по известным размерам. После этого производят прокатку через стан под давлением.
Равнополочный уголковый элемент из стали имеет определенные характеристики. Наиболее важными являются следующие параметры:
- Ширина 50 миллиметров;
- Длина 50 миллиметров;
- Толщина 5 миллиметров;
- В 1 тонне находится 265,3 метра;
- Вес 1 метра уголка достигает 4 килограммов.
Вычисление веса 1 метра уголка 63х63х5 мм: рекомендации
Равнополочные стальные изделия, имеющие такие габариты, применяются для монтажа разнообразных инженерных и строительных элементов. Стоит отметить, что длина подобных деталей по ГОСТу варьирует в пределах от 4 до 12 м. Для расчета теоретической массы изделия проще всего воспользоваться таблицей.
Вес изделия 63х63х5 мм за 1 м равен 4,81 кг, благодаря этим данным можно легко посчитать массу партии.
Вес уголка 63х63х5 (за метр) составляет 4,81 кг. Зная эту цифру, не составит труда определить массу партии. Уголки такого размера применяются как самостоятельные строительные элементы или в качестве дополнительных усилителей для разных конструкций. Многие используют данные изделия для возведения ограждений на частных участках.
Массу уголка, имеющего подобные размеры, следует знать. Этот показатель позволяет рассчитать транспортные затраты, а также определить количество деталей, необходимых для строительства той или иной конструкции. Как правило, фактический вес изделий такого типа отличается от удельного приблизительно на 5%. Это связано с тем, что в соответствии с ГОСТом допуск по ширине для уголка 63х63х5 мм может достигать 1,5 мм. Вес уголка 63х63х5 мм рассчитывается очень быстро, если использовать специальную документацию.
Продолжение статьи читайте на следующей странице. Для перехода к следующей части статьи используйте цифры постраничной навигации.
Страницы: 1
Разновидности стальных уголков и их особенности
Уголки из стали классифицируются по ширине сторон. По этому показателю все детали подразделяются на две разновидности: равнополочные и неравнополочные. В первом случае изделие имеет одинаковые стороны, а во втором – одна из сторон превалирует по ширине.
Равнополочные стальные уголки имеют одинаковый размер сторон.
Вес стальных уголков является необходимым параметром для проведения строительных и транспортных расчетов. На этот показатель оказывают влияние многие факторы. В первую очередь масса деталей, относящихся к данной группе металлопроката, зависит от габаритов изделий. А также большое влияние на величину веса оказывает способ, который был применен при производстве этих деталей.
На заметку! Все изделия этого типа выполняются двумя методами. Первый из них предполагает прокат первичных заготовок через специальные валы, которые формируют деталь. Этот способ называют горячекатаным, так как перед началом формовки изделия разогревают до необходимой температуры. Второй метод изготовления стальных уголков – гибка. Для его реализации используется специальное профилегибочное оборудование.
Для того чтобы определить вес металлического уголка, необходимо сначала найти массу 1 метра изделия. Такое вычисление производится с использованием двух показателей: площади сечения и удельной массы. Эти значения нужно перемножить. Каждый из типоразмеров стальных деталей имеет собственную удельную массу, которая определяется разными способами. Еще один распространенный метод нахождения этого параметра – с помощью специальных таблиц, которые можно отыскать в соответствующих ГОСТах.
У неравнополочных металлических уголков одна из сторон больше по размеру.
Последний способ, позволяющий быстро определить массу 1 пог. м стальной детали (например, вес уголка 75х75х6 мм) – онлайн-калькулятор. Это специальная программа, которая проводит вычисление по формуле, вписанной в ее код. Для определения необходимого значения требуется внести данные в надлежащие ячейки – и онлайн-калькулятор сам выполнит расчет.
Назначение и сфера применения
Стальной уголок относится к типу проката, широко применяемом в различных сферах строительства. Главная область применения — монтаж металлоконструкций, армирование перекрытий, усиление монолитных железобетонных сооружений. Из-за своей уменьшенной прочности и невысокой несущей способности (по сравнению с швеллером или двутавром), не может использоваться в качестве основного элемента, только для дополнительного усиления или исключительно в легких металлоконструкциях.
Широко применяется стальной уголок при монтаже ограждающих конструкций, вышек различного назначения, фасадов. Не менее часто встретить его можно в машиностроении, в автомобиле- и кораблестроении, в производстве крановой и другой специальной техники.
