Технология и основные этапы укладки тротуарной плитки на песок

Преимущества бетонной брусчатки

Такая брусчатка неспроста применяется при обустройстве парковок и садовых дорожек. Она обладает рядом важных преимуществ, среди которых:

• экологичность;
• износостойкость, прочность, благодаря которым покрытие хорошо выдерживает большой поток людей и машин (в том числе – грузовых);
• долговечность;
• устойчивость к воздействиям окружающей среды – перепадам температур, ветру, солнцу, дождю.

Бетонная тротуарная плитка

Что характерно, такая брусчатка может применяться неоднократно. Она не реагирует на жару, чем выгодно отличается от асфальтового покрытия. А при добавлении особых присадок, которые повышают морозостойкость, изделия могут применяться в северных регионах страны.

Также к преимуществам можно отнести отменные эстетические характеристики, а потому готовое покрытие получается не только практичным, но и привлекательным. Наконец, такую брусчатку можно уложить своими руками, не прибегая к помощи профессионалов. Нужно лишь заранее выбрать подходящий рисунок.

Тротуарная плитка «Римский бук»

Укладка плитки

После всех подготовительных процессов, приходит время монтажа плитки. Рассмотрим последовательность работ по монтажу тротуарной плитки на песок.  Это наиболее востребованная технология. Кладут ее в такой последовательности:

1. На подготовленную подушку выкладываются маяки. В их роли могут выступать квадратные трубы.
2. Выкладываете их под необходимым углом.
3. Сверху высыпаете песок.
4. Песок равномерно распределяется по всей площади. Слегка трамбуется.
5. Используя правило, разравниваете песок по установленным маякам.
6. После аккуратно изымаете маяки и образовавшуюся пустоту заполняете также аккуратно песком.
7. Кладка начинается с целых плиток.
8. Уложив несколько элементов, проверяете все уровнем.

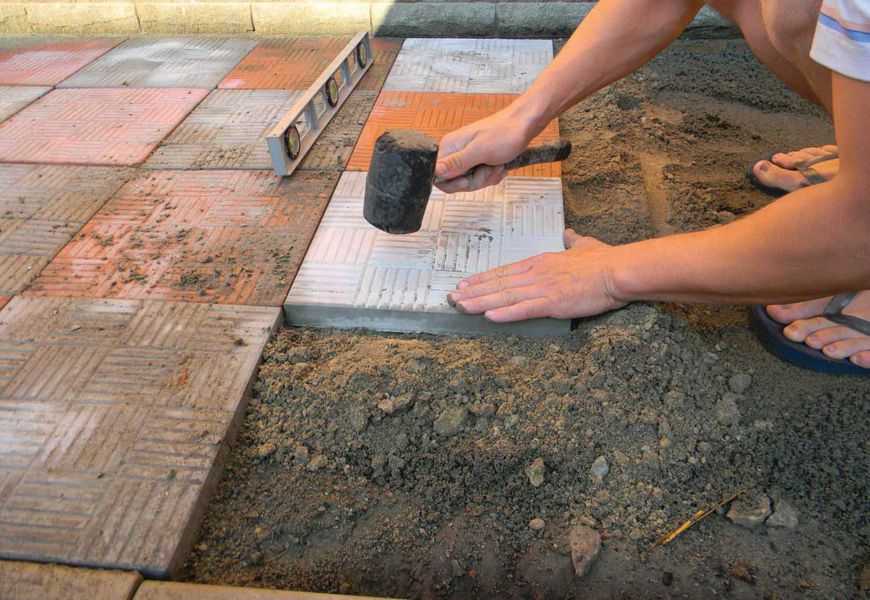

9. При необходимости вдавить используется специальный резиновый молоток.
10. Бить молотком по самой плитке запрещено. Под молоток подкладываете небольшую деревянную дощечку.
11. В процессе кладки не забывайте про рисунок, обход ливневки и других коммуникаций.
12. Если необходимо выполнить подрезку, используется болгарка с отрезным диском по камню.

Совет!
Не следует разравнивать песок сразу на большую площадь. Процесс выравнивания песка и кладки плиточного материала выполняет поэтапно.

Все элементы складывайте стык-встык. Не допускайте зазоров, так как из-за этого могут возникать отклонения. Обычно отклонения от шва сильно заметны спустя несколько рядов.

Укладка тротуарной плитки на кладбище своими руками. Пошаговая инструкция

Укладка плиточного покрытия осуществляется в определенной последовательности. Вариант монтажа на песчаной подушке более простой, не требует заливки бетоном. В этом случае достаточно снять верхний слой грунта, установить бордюр, произвести засыпку песком, утрамбовать его. Можно начинать монтаж плитки. Более сложным считается вариант на бетонном основании. При этом часто требуется обустроить армирующий каркас для повышения прочности.

Укладка тротуарной плитки

Основные этапы укладки плитки ГРЭС на кладбище, мраморных, гранитных плит, тротуарной плитки:

1. Сделать разметку. Определяют размеры участка, где планируется обустройство, причем не всегда его габариты соответствуют параметрам засыпанной могилы. Обычно готовят основание, которое будет заходить на цельный грунт. Для разметки используют колья и шнур/веревку.
2. Убрать верхний слой дерна. Обычно убирают 15 см, но лучше – 30 см. Чем больше глубина основания, тем больше срок службы, т. к. материалы в меньшей мере подвергаются перепадам температур. Копка траншеи позволяет сделать покрытие вровень с почвой. При этом основание будет полностью или частично погружено в нее. Еще удаление поверхностного слоя грунта обеспечивает защиту от сорняков – вместе с почвой убирают и корни растений.
3. Утрамбовать землю. Прежде чем положить плитку, уплотняют почву. Это гарантирует сохранение покрытия в течение длительного срока. Мягкий грунт – враг бетона и других твердых отделочных материалов. Покрытие со временем деформируется, если уложить его на такое основание без дополнительной защиты.
4. Обработать против сорняка. Даже если удаляется верхний слой грунта, некоторое количество растений может прорасти: если не заметили отдельные корни, в почве остались семена сорняков. По этой причине дополнительно проводится обработка гербицидами для остановки роста растений там, где это не приветствуется.
5. Поставить бордюры. Чтобы обозначить границы участка, используют 2 способа: бордюр и оградка. Но первый из вариантов может применяться и внутри ранее определенного периметра. Камень устанавливают вплотную друг к другу и стенкам траншеи, его можно фиксировать цементным раствором на предварительном этапе монтажа перед заливкой фундамента. Кроме того, бордюрный камень часто выполняет функцию опалубки при подготовке бетонной основы.
6. Постелить геотекстиль. Такой материал выполняет 2 функции: дренажную, барьерную (препятствует росту сорной травы).
7. Засыпать песок, укрепить арматурой. На дне траншеи формируется песчаная подушка. Иногда ее дополняют слоем щебня/гравия. Но общая толщина этих слоев не должна меняться. Если планируется укладка тротуарной плитки на кладбище, иногда укрепляют конструкцию арматурным каркасом. Его делают из стального прута диаметром 6-8 мм, соединяют проволокой или методом сварки. Каркас содержит продольные и поперечные элементы, нижняя часть заводится в грунт на определенную глубину.
8. Залить бетоном. Готовится цемент марки М300-400. Для приготовления раствора может потребоваться ручная бетономешалка. Смешав компоненты, удаляют воздух. Для этого используют вибратор (подойдет ручной агрегат).
9. Дать высохнуть раствору. Скорость сушки цементной смеси зависит от погодных условий. Работы выполняют при плюсовой температуре. Затвердевает основание из бетона с разной скоростью, т. к. может иметь различную толщину. После заливки цементную смесь накрывают пленкой.
10. Укладка плитки: правила проведения работ. Когда укладывают плитку, используют строительный уровень для определения ее положения.

Укладка тротуарной плитки на кладбище

Подготовительные работы

Прежде чем начинать работы, нужно закупить плитку, расходные материалы, инструменты.

Как рассчитать количество необходимого материала

Методика расчёта зависит от рисунка, который предполагается выложить. Сложные композиции требуют особого подхода и конкретных рекомендаций. Количество рассчитывается исходя из выбранного рисунка, после составления предварительного эскизного плана всей площадки.

Если выбраны простые формы, стоит вспомнить школьный курс геометрии и высчитать площадь конкретной геометрической фигуры, которую представляет собой участок или его отдельные части.

Площадь всех частей, которые требуется покрыть, будет браться за основу. Количество плитки на один квадратный метр производителем указывается на упаковке, поэтому путём несложных математических действий вычисляется необходимое количество приобретаемых комплектов.

Специалисты советуют закупать материал с запасом один квадратный метр на каждую часть покрываемой поверхности. Это необходимо, чтобы было меньше стыков в непрямых углах.

СПРАВКА. Существуют специальные онлайн калькуляторы, автоматически рассчитывающие количество плитки после введения параметров (площади участка, размера блоков). Воспользовавшись им, производят точные расчёты.

Дополнительно приобретается бордюр, который устанавливается для предотвращения смещения блоков по краю. Его количество рассчитывается по длине периметра покрываемой площадки.

Приобретая материал и планируя размер покрытия, нужно постараться сделать расчёты таким образом, чтобы по краям не было необходимости укладывать обрезанные экземпляры. Чем меньше обрезанных кусков будет в покрытии, тем эстетичнее оно будет выглядеть.

Что понадобится

Установка тротуарной плитки своими руками требует использования специальных инструментов:

• Трамбовка
• Рулетка.
• Резиновый молоток.
• Леска или шнур для разметки.
• Правило.
• Уровень.
• Болгарка с дисками по бетону.
• Мастерок.
• Грабли.
• Метла.

Кроме инструментов приобретают расходные материалы:

• Песок (на стандартный участок 2-3 тонны).
• Цемент.

Подготовка основания

Тщательная подготовка основания – залог качественной укладки. После составления плана, выполняется разметка при помощи колышков с натянутой на них ниткой. Предварительно оценивается качество грунта различных частей, выясняются стороны уклона. Если он расположен в сторону дома и дворовых построек, предварительно продумывается система водостока.

Площадки тщательно выравниваются, снимается грунт высотой 15-20 сантиметров. Затем поверхность утрамбовывается. Одновременно производится монтаж дренажных и канализационных труб.

После выравнивания и трамбовки насыпается подушка из щебёнки. Для садовых дорожек из тротуарной плитки своими руками толщина слоя составляет 10-15 сантиметров, для мест парковки и проезжей части толщина щебня увеличивается вдвое.

Подушка трамбуется специальной машиной, укрывается геотекстилем, который предотвратит проникновение песка между щебнем. На участках со слабым, сыпучим грунтом геотекстиль дополнительно укладывается под щебень.

Подготовленная подушка заливается цементно-песчаной смесью (1Х5), сверху насыпается песок такой высоты, чтобы до трамбовки плиты оказались над поверхностью на 1 см.

СОВЕТ. Для подготовки основания целесообразно использовать направляющие из досок по высоте подушки. Особенно тщательной подготовки требует основание в том случае, если на участке мягкий грунт. Его трамбуют после увлажнения.

От качества подготовки основания будет зависеть весь дальнейший процесс.

Важно во избежание ошибок! Если вы хотите знать, как укладывать тротуарную плитку своими руками, посмотрите видео человека, решившего уложить ее неправильно:

Важные нюансы, можно ли избежать ошибок?

При расчете габаритов тротуара важно учитывать размеры плит для предотвращения большого объема работ по обрезке элементов и сокращения отходов. Схема монтажа блоков “шахматкой” наиболее экономична, при укладке по диагонали объем отходов увеличится

Для создания долговечного покрытия необходимо сделать стоки для воды и обеспечить уклон поверхности. Перепад должен составлять 5 мм на 1 м.

Работы по подготовке раствора выполняют на рабочем месте, состав смешивают небольшими порциями. Температурный режим рекомендован до 0°С. При минусовой температуре раствор бетона застывает, монтажные работы не проводятся.

Изделия, выполненные методом вибролитья, специалисты рекомендуют выкладывать на клеящую основу, цементный состав может повредить блоки, материалы не соответствуют по фактурам и цветовой гамме. Клей на вибролитые плиты наносится тонким слоем, обеспечивая надежное сцепление с поверхностью дороги.

Для укладки на бетонную поверхность должны использоваться плиты с морозостойкостью 200 циклов, прочностью на сжатие около 3 МПа, показателем истираемости при эксплуатации 0,7 г/см², параметрами водопоглощения около 5%.

Материалы должны быть с ровной геометрией в соответствии с линейкой размеров, отсутствием пористости на поверхностях, без внешних и внутренних трещин, с ровным тонированием.

Действие №1 Подготовка подложки

Участок, подготовленный к укладке плитки, огорожен, засыпан гарцовкой и выровнен при помощи трамбовки

1

Участки могут обладать неровностями, а плитка подразумевает ровную поверхность. Следовательно, она должна быть уложена на слой какого-то материала, при помощи которого поверхность участка будет выровнена. Этот материал называют подложкой или подушкой.

В качестве подложки может выступать:

• песок
• гранулированный шлак
• специальный состав – гарцовка

2

Применение гарцовки более предпочтительно. В качестве неё можно использовать либо промышленную, либо самостоятельно приготовленную смесь. Состав гарцовки очень простой: 3 или 4 части песка (или граншлака) и 1 часть цемента марки 300 или 400.

3

Участок, который требуется замостить плиткой, следует огородить при помощи какой-нибудь опалубки и засыпать ровным слоем гарцовки. После этого гарцовку необходимо утрамбовать с помощью специальной трамбовки. Выравнивание слоя подложки осуществляется при помощи уровня.

Как сделать и оформить красивые грядки на даче своими руками: простые, высокие, умные. Для цветов и овощей. Оригинальные идеи (80+ Фото & Видео)

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

1. На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
2. Подушка из щебня трамбуется.
3. Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня. Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

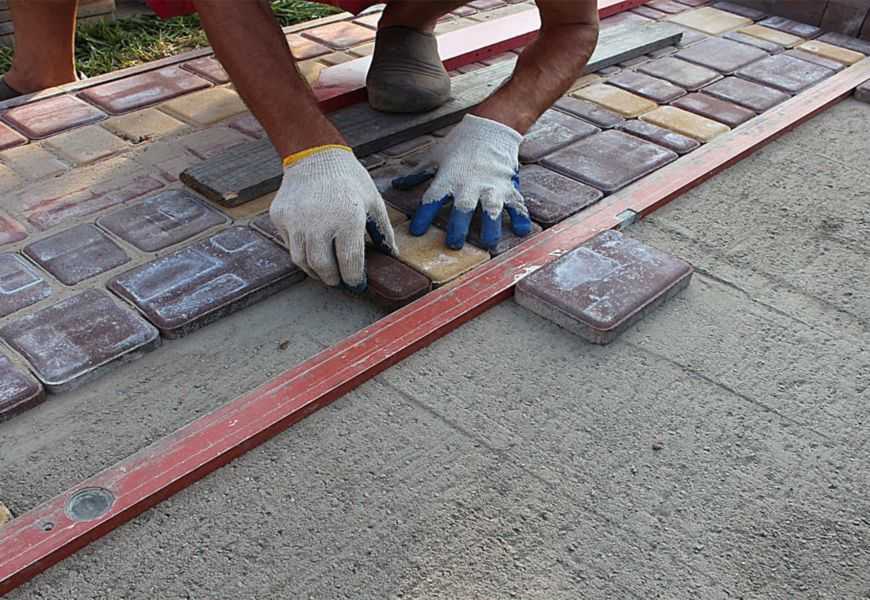

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

1. При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см. Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:

В каких случаях тротуарная плитка укладывается по бетону?

укладка на бетонное основание

Монтаж плит на бетон необходим для создания долговечного и износостойкого покрытия в следующих случаях:

•  площадка строится на грунте с высокой степенью усадки (пески, торф);
•  участок расположен поблизости от карьеров и разработок полезных ископаемых;
•  монтаж осуществляется на пучинистых глиняных грунтах с неравномерным вспучиванием почвы на некоторых участках;
•  при повышенных нагрузках на основание полотна (парковки для грузовых машин, подъездные пути к зданию);
•  при отделке существующих бетонных перекрытий;
•  в местах, в которых невозможен демонтаж материала (отмостки рядом с домами, площадки у гаражей, хозпостроек).

Действие №5 Заполнение участков нестандартной формы

Резка плитки осуществляется при помощи болгарки с кругами для работы по бетону

1

Плитка имеет прямоугольную или квадратную форму. Но, как бы хорошо не был спланирован участок, не всегда получается угадать с размерами, чтобы уложить в него целое количество рядов плитки. Кроме того, участки со сложными рисунками в любом случае потребуют заполнения элементами, форма которых отличается от стандартной.

2

Заполнение небольших участков нестандартной формы потребует разрезания плитки на куски, способные заполнить пустоты, образовавшиеся по вышеуказанным причинам. Обычно, подобные ситуации возникают либо на границах участка, либо в каких-то сложных композициях в узорах.

Заполнение небольших участков разрезанной плиткой


3Предварительно прямоугольные куски плитки необходимо разметить, чтобы они в точности соответствовали размерам заполняемых пустот.


Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Плюсы и минусы

Главным преимуществом самостоятельного монтажа является максимальное удешевление процесса. За любую работу нужно платить, а услуги специалистов сегодня стоят немало. К тому же при самостоятельной укладке можно сделать всё без спешки, соблюдая все рекомендации.

При этом рабочих, способных качественно и правильно уложить плиту, найти довольно сложно. Стремление любой бригады – выполнить заказ быстро, чтобы получить оплату, от этого зачастую страдает качество. При самостоятельной укладке хозяин сможет учесть все особенности своего участка, поскольку только ему хорошо известны слабые места.

Вряд ли бригада наёмных рабочих будет столь тщательно учитывать эти нюансы, если только за свою работу не потребует заоблачной оплаты.

Минусом самостоятельного монтажа является необходимость тщательного изучения правил, дополнительные расходы по приобретению специального инструмента для работы.

Важные нюансы, можно ли избежать ошибок

Ширину дорожек и размер площадок нужно предусматривать так, чтобы между краями укладывалось определенное количество целых плиток — если избежать ненужной обрезки, можно значительно сэкономить. При укладке плитки наискосок отходов будет больше.

Резать брусчатку следует «болгаркой» с диском по камню. Чтобы пыли было меньше, плитку надрезают, а потом откалывают. Прежде чем сделать рез, плиту нужно приложить к предназначенному ей месту, сделать отметку и затем по отметке резать. Это позволить избежать ошибок и уменьшит количество отходов.

Поверхности, облицованные тротуарной плитой, следует делать с небольшим уклоном для лучшего стока воды. Для этого достаточно, чтобы перепад поверхностей составлял 5 мм на каждый метр.

Дорожки можно наклонять на один бок или делать середину чуть выше, чтобы вода стекала к краям. Если нормальный водосток с поверхности не будет обеспечен, то застоявшаяся вода будет постепенно просачиваться к бетонному основанию и при замерзании отрывать брусчатку от него.

Если плитка выполнена методом вибролитья, ее лучше крепить к бетону специальным клеем, который при минимальной толщине слоя дает отличное крепление к основанию.

Замешивать раствор следует как можно ближе к месту заливки, а при температуре ниже 0°С замешивать бетон нельзя.

Виды и свойства тротуарной плитки

До появления рукотворной плитки дороги и площади мостили натуральным камнем. Это было дорого и не всегда доступно. С изобретением бетона искусственная брусчатка стала пользоваться популярностью. Технология зародилась в Голландии и распространилась по всему миру.

Большие и малые предприятия освоили выпуск продукции методом вибролитья, гипер- или вибропрессования. В качестве сырья используется смесь цемента, наполнителей и воды.  Внешне изделия различаются текстурой поверхности. Прессованная брусчатка шероховатая, литая — гладкая и глянцевая.

Физическим характеристики плитки, изготовленной разными методами, очень сходны:

• прочность при сжатии на уровне 300-500 кг/см² ;
• истираемость 0,3-0,7 г/см²;
• водопоглощение 4,5-6 % от объема;
• морозостойкость F 200-400 циклов.

Но специалисты утверждают, что прессованные изделия менее скользкие, не так подвержены действию морозов, служат дольше аналогов, изготовленных вибролитьем.

Сравнительные характеристики различных видов плитки

Тротуарная плитка из бетона — самая распространенная. Для мощения различных объектов применяют также брусчатку из природного камня, клинкера, резины или обработанного дерева. Любителям экзотики предлагаются светящиеся покрытия, с фотопечатью и эффектом 3D.

Что учесть при проектировании

Пошаговую инструкцию по укладке тротуарной плитки своими руками хотим начать с создания проекта. Это действительно важный этап. Правильно составленный проект поможет грамотно рассчитать нужное количество материалов, найти верную траекторию расположения тропинки или площадки, выбрать технологию монтажа так, чтобы она прослужила долгие годы.

Если проектируют дорожку, важно проложить траекторию: это делают по самым «проходимым» участкам. Место для площадки выбирают в соответствии с планом участка. Важно, чтобы на пути дорожки или рядом с площадкой попадалось как можно меньше «опасных» объектов (в идеале их не должно быть совсем). К потенциально опасным относят подземные коммуникации

Если предполагается их прокладка или ремонт, все работы нужно выполнить до того, как начнется мощение.

Нежелательно близкое расположение кустарников или деревьев, особенно крупных. Их корневая система со временем разрастется, начнет разрушать основание конструкции. Поэтому молодые деревца или саженцы нужно пересадить подальше. Старые деревья, возможно, придется убрать. Если решите их оставить, прокладывайте новую тропинку или располагайте площадку на расстоянии не меньше 3 м.

После выбора места укладки оценивают тип и состояние грунта. Если это относительно ровная поверхность с нормальной несущей способностью, никаких дополнительных работ проводить не придется. Суглинок, гравий или супесь — хорошее основание. Пылеватый или глинистый грунт придется дополнительно укрепить основанием из бетона. Сложности возникнут и при строительстве на сложном рельефе. Здесь потребуется обустройство ровных террас, на которых будут располагаться фрагменты дорожки.

Далее определяют размеры и форму тропинок или площадок. Важный параметр — ширина

Строгих требований здесь нет, но если вы делаете своими руками дорожку из тротуарной плитки, важно, чтобы по ней было комфортно ходить и спокойно разойтись двоим пешеходам. Средняя ширина — 100-120 см

Ширину площадки определяют в зависимости от назначения. Хорошо, если она будет кратна ширине плитки, тогда количество подрезки значительно уменьшится.

Еще один важный момент — обустройство стока для воды. Без него дождевая и талая вода будут затекать в щели между элементами, проникать в основание и разрушать его. Поэтому необходимо предусмотреть продольный или поперечный уклон сооружения. Он не должен быть большим: для продольного достаточно 3-4˚, для поперечного — 1-2˚. Можно предусмотреть небольшие зазоры для отвода жидкости.
