Виды ленточных пил

Несмотря на то что все пилы ленточной конструкции имеют в своем составе такой элемент, как лента, и поэтому внешне мало отличаются друг от друга, между ними есть принципиальные скрытые отличия, понятные только опытному мастеру. Заключаются они в виде зубьев и способе их разводки. Разные зубья предназначены для выполнения разного вида работ.

Так, исходя из этого показателя и типа распиливаемого материала, все ленточные пилы можно разделить на:

• столярные;
• делительные;
• распиловочные.

Исходя из данной информации, стоит выбирать тот или иной тип пил для проведения распиловочных работ.

Кроме того, подбирая необходимую вам пилу, стоит внимательно осмотреть ее зубья, а именно изучить их геометрию. Существует непреложное правило: чем более твердый и плотный материал вы собираетесь пилить, тем меньшим должен быть шаг зубьев изделия и их передний угол.

Если вы собрались распиливать древесину с тонкостенной поверхностью, то вам для этого понадобится инструмент с малым или же стандартным шагом зубьев, т. к. именно они адаптированы под проведение подобных работ. Если же вы начнете пилить изделие с помощью пилы с крупными зубьями, то риск ее поломки значительно возрастет. Лучше всего ее использовать по прямому назначению: для обработки толстостенных металлических и деревянных изделий.

Правила заточки пил

Если вы решили заточить вашу ленточную пилу самостоятельно, соблюдайте некоторые достаточно несложные правила, касающиеся технологии процесса, а также техники безопасности при проведении таких работ.

Во-первых, при проведении операций для заточки ленточных пил используйте исключительно круги специального назначения. Подбираются они в зависимости от уровня твердости зубьев вашей пилы. Кроме того важна и форма такого круга, выбираемая в зависимости от технической особенностей вашей пилы. Так известны заточные круги профильные, плоские и в виде тарелки или чашки.

Во-вторых, пред тем как начать затачивать пилу, в обязательном порядке проверьте, насколько равномерно зубья пилы могут срезать обрабатываемую поверхность. В процессе заточки избегайте резких движений и рывков. Это поможет вам сохранить высоту зубьев и их первоначальный вид.

В-третьих, контролируйте уровень охлаждающей жидкости в механизме точильного круга. Это поможет вам избежать его перегрева и обеспечит большую точность заточки пилы.

В-четвертых, после окончания процедуры заточки в обязательном порядке проконтролируйте отсутствие на полотне заусениц и задиров. В случае обнаружения таковых, их стоит удалить с помощью шлифмашинки или же точильного круга.

Что же касается техники безопасности, то все работы по заточке пил должны осуществляться исключительно в защитных очках и с использованием респиратора. В крайнем случае можно надеть защитную маску.

Чем можно заточить?

Небольшое полотно с маленькими зубьями можно заточить специальным надфилем или обычной насадкой станка. Однако такая заточка очень длительная и малопроизводительная, а также очень часто вызывает ряд поломок пилы. С учетом этих проблем уже давно многие мастера используют электрический заточной станок, который довольно быстро и одинаково ровно затачивает все зубья ленточной пилы.

Такие станки делятся на несколько групп.

• Полностью автоматические центры, в них используется специализированная программа подачи и заточки, такие станки применяют в основном крупные мастерские для подточки или восстановления крупных и массивных ленточных пил. Процесс происходит с применением охлаждающих химических жидкостей и под строгим контролем.
• Полуручные станки с консолями специального инструмента.
• Небольшие автоматические центры, в них настраивается шаг перемещения полотна и осуществляется контроль процесса.

Точильный станок представляет собой агрегат, который помогает качественно заточить пилу с помощью заточного круга. Чаще всего под определенный вид пилы подбирается определенный агрегат.

Станок включает в себя:

• основание и внешнюю конструкцию;
• крепление для инструмента;
• специальные приводы, используемые для передвижения полотна и вращения точильных кругов.

Рекомендации по заточке

Во время работы полотна очень часто наблюдается его разрыв. Это объясняется тем, что плохо осуществляется его заточка. Это объясняется концентрацией напряжения в профиле полотна, если заточка проведена на некачественном уровне. Необходимость в проведении процедуры определяется по состоянию ленточных пил. Если шероховатость поверхности пропила увеличивается, то это приводит затуплению инструмента.

Заточка инструмента осуществляется с помощью алмазных, электрокорундовых, эльборовых дисков. Их выбор напрямую зависит от особенностей обрабатываемого материала. Заточка полотна, материалом производства которого выступает инструментальная сталь, осуществляется корундовыми кругами. Процедура для биметаллических инструментов осуществляется правильно в том случае, если используется алмазный или эльборовый круг. Как провести эту процедуру расскажет инструкция. Самое главное, чтобы в процессе не изменился угол.

Для заточки могут использоваться круги различных диаметров. Выбор одного из них определяется параметрами приспособления. С этой целью наиболее часто используются профильные, плоские, тарельчатые, чашечные круги. Правильно выполняется заточка в том случае, если окружная скорость составляет от 20 до 25 метров за секунду.

Принцип заточки ленточных полотен

При наличии на приспособлении зазубрин на краю заготовки будут наблюдаться выкрашивания. Именно поэтому необходимо, чтобы заточка проводилась правильно. Во время этого процесса необходимо работать не только с передней, но и с задней частью полотна. Заточка приспособлений может осуществляться разными кругами. При этом необходимо учитывать угол расположения полотна. Если вы хотите провести процедуру правильно, то вам нужно научиться ей у специалиста.

Для того чтобы ленточнопильное оборудование работало качественно, необходимо не только правильно подбирать его, но и своевременно его затачивать. С этой целью наиболее часто используются специальные круги. Данная процедура является максимально простой, что позволяет ее с легкостью произвести мастеру без соответствующего опыта.



Ленточнопильные станки предназначены для резки различных материалов, в том числе и древесины различного уровня твердости. Их рабочая часть представляет собой замкнутую стальную ленту, имеющую зубчики.

Цена затачивания пил ленточного типа в специальных мастерских сравнительно невелика. Но нередко быстрота и качество исполнения заказа не сильно радуют. Исходя из этого, работу можно сделать своими силами.

Ленточные пилы нуждаются в периодической заточке.

Несколько слов о самых популярных моделях ленточных пил

Если вас интересуют технологии, то, вероятно, информация о самых популярных моделях не будет лишней. Бренды отлично себя зарекомендовали: Тайга, Алтай, Алтай 3, Авангард, Добрыня Никитич, Спектрум, МВ 2000, Титан.

Авангардный

Лесопильные работы этой марки отличаются производительностью и высоким качеством работы. Помимо точной обработки, машины характеризуются низким потреблением энергии. Vanguard-LP легко транспортировать и устанавливать, так как не требует специального фундамента.

Атлас

Данная модель используется для продольной распиловки бревен. Выход — доски, доски, шпалы. Дизайн Атланты очень мощный и имеет ряд преимуществ. Благодаря этому препарату вы можете получать продукты отличного качества.

MB-2000

Эта мощная машина распиливает бревна на доски и балки различной длины и толщины. Модель очень надежна в эксплуатации. Конструкция МВ-2000 характеризуется повышенной жесткостью и прочностью.

Характеристика зубьев инструмента

На подобных инструментах, в зависимости от характеристик материалов, которые будут обрабатываться, могут применяться разные формы зубьев. К примеру, для работы с деревом используются устройства со:

• столярными;
• делительными зубьями.

Форма и другие параметры данных элементов различны в зависимости от вида и подвида зубьев. Под каким углом необходимо проводить точение определяет производитель. Данный параметр зависит от большого количества факторов. Однако есть одна общая тенденция: чем мягче материал – тем большим должен быть угол затачивания, и наоборот.

Ленту, предназначенную для разрезки металлических изделий, оснащают одним из двух видов зубьев:

• стандартными;
• с «положительным передним углом».

Направление резки

Все эти нюансы необходимо учитывать при точении. Как показывает статистика, в восьмидесяти – девяноста процентах случаев именно неправильная заточка является причиной разрыва ленты.

Разводка

Разводка предшествует точению. Если при заточке ленточных пил своими руками пропустить данный этап, можно не надеяться на удачный результат. Суть разводки заключается в отгибе зубьев в стороны. Данная процедура снизит трение полотна и предотвратит его сжатие. Проводить процедуру можно одним из трех способов:

• зачищающая разводка. Каждый третий зуб полотна оставляется в начальном положении. Другие отгибаются. Способ используется для обслуживания изделий, которые обрабатывают материалы повышенной твердости;
• классическая. Зубья поочередно отгибаются в правую и левую стороны;
• волнистая. Данный вид разводки является наиболее сложным. При ее применении предусматривается отгиб каждого отдельного зуба под определенным градусом. Причем градус этот индивидуален для каждого элемента.

Обычно производитель изделия указывает рекомендуемые параметры разводки. Диапазон допустимого отгиба варьируется в пределах от 0,3 до 0,7 миллиметров. Для осуществления операции необходимо иметь специальный разводной инструмент.

Заточка

Затачивание может производиться при помощи специального точильного станка, или без него. Для проведения данной процедуры не требуется обладать особыми навыками, хотя у лиц без опыта могут возникнуть определенные трудности. Выделяют два вида заточки:

• полнопрофильная заточка ленточных пил по дереву;
• заточка граней зубьев.

В первом случае не обойтись без специального станка, оснащенного эльборовым кругом. Круг подбирается индивидуально на основании формы изделия. Инструмент для заточки пронзает межзубовые впадины ленты, захватывая поверхности соседних зубьев. Качество такой обработки достаточно высокое. Однако придется приобретать большое количество кругов, обладающих разными характеристиками.

Грани можно затачивать вручную, без специального станка. Однако можно использовать и предназначенные для этого агрегаты. Для ручной заточки необходим гравер или надфиль. Качество обработки на станке выше, однако, как и в предыдущем случае, придется обзавестись большим количеством точильных кругов.

Точильные станки

Агрегаты, предназначенные для полнопрофильного точения, функционируют в автоматическом режиме. Движение толкателя и двигателя с кругом синхронизировано. Задача толкателя – перемещение ленты на шаг после заточки каждой выемки. Проблемой подобных станков является узость их применения. Для пил разных профилей необходимо иметь разные агрегаты.

Существуют также станки, которые затачиваются передние, задние поверхности зубьев, или обе стороны одновременно. Заточные круги – плоские круги, при изготовлении которых используется определенный абразив:

• электрокорунд;
• эльбор;
• алмазное напыление.

Как выбрать оборудование для заточки?

Качественный заточный станок выбрать довольно трудно, однако на современном рынке становится все больше по-настоящему качественных инструментов. С появлением автоматических инструментов заточки пил увеличилось и качество процесса, так как человеческий фактор в таком процессе сводится к минимуму, а значит, исключаются неправильные углы наклона заточенных зубьев или сбивание пазух.

Среди качественных станков можно выделить модели нескольких брендов.

«Кедр». Одна из самых распространенных и известных марок. Относится этот инструмент к полностью автоматическому станку, в котором используется работа за счет установленной программы. А также здесь подразумевается постоянный контроль и использование охлаждающей жидкости для нормального функционирования. «Кедр» довольно прост в обращении и подойдет даже начинающим мастерам. Угол установить вручную тоже не составит труда, достаточно просто ослабить два специальных болта, находящихся на тыльной стороне инструмента, и отрегулировать винтом около основания нужный вам угол. А также на инструменте имеется регулятор скорости движения полотна.

Более современные вариации позволяют использовать точильные алмазные круги.

«Тайга». Марка не менее известная, чем предыдущая, имеет практически те же характеристики, управление в ней даже немного проще. Угол и скорость подачи полотна также легко можно отрегулировать на инструменте.

Использовать этот станок можно как для широких, так и для узких ленточных пил.

«АЗУ-02». Самый модифицированный из всех предыдущих станков. Все модели имеют специальное устройство для автоматической подачи охлаждающей жидкости. На инструменте имеются несколько переключателей, позволяющих полностью контролировать работу заточного станка. А также во всех моделях используются алмазные диски, которые ускоряют процесс работы и улучшают ее качество.

На АЗУ-02 еще можно регулировать скоростные режимы передвижения полотна, что тоже значительно упрощает процесс.

«ПЗСЛ 30/60 профи». Современный, полностью автоматический станок, имеющий высокую скорость заточки. Для охлаждения этого станка используется специальное охладительное масло. Для работы с таким станком не требуется никакого профессионализма, в процессе работы понадобится только поверхностный контроль, так как станок выключается сам при протачивании одного круга зубьев пилы.

«ПЗСЛ 10/2». Автоматический станок для узких ленточных пил, подходит как для пил по дереву, так и для пил по металлу. Этот агрегат, как и предыдущий, имеет масляное охлаждение. Процесс полностью автоматизирован, в задачу мастера входит только установить нужный процесс и внести полотно в станок, далее станок сам сделает всю работу.

Astron (А-1). Полнопрофильный боразоновый станок, процесс работы с таким агрегатом полностью автоматизирован. Станок протачивает всю ленту пилы за 1 полный проход. Для заточки используется эльборовый диск, который отличается высоким качеством и долговечностью. Настройка процесса происходит очень легко и не требует высокого профессионализма.

На современном рынке инструментов существует огромное количество самых разнообразных точильных станков для пил, выше приведены именно самые основные и популярные заточные станки.

Как грамотно заточить полотно?

Согласно статистике, более 80% случаев разрывов приспособления случается по причине неисполнения приемов затачивания полотен. Потребность в заточке выявляется зрительно – по облику самих зубьев либо состоянию места пропила (повышение неравномерности плоскости).

Камни для затачивания ленточных полотен подбирают исходя из жесткости зубьев. Для затачивания изделий из углеродистой и легированной стали пользуются корундовыми камнями. Полотнам из биметалла требуются боразоновые (эльборовые) или алмазные диски. Конфигурацию заточного диска для полотен необходимо определять, беря за основу характеристики инструмента. Она бывает тарельчатой, плоской, чашечной, профильной.

До начала работ желательно дать полотну повисеть в выкрученном положении 10–12 ч.

Условия к заточке полотен своими руками:

• обеспечение планомерного снятия металла по форме сечения зуба;
• недопущения излишнего нажима диска (это в силах вызвать отжиг);
• обеспечение целостности высоты и формы сечения зуба;
• непременное присутствие жидкости для охлаждения;
• контролирование отсутствия задиров.

По большому счету, не обращая внимания на изобилие правил и условий, данные приспособления довольно нетребовательны в вопросе затачивания. С ними можно заниматься как посредством специализированного заточника для ленточных полотен, так и ручным способом. Кроме того, можно использовать для обработки различные по конфигурации и субстанции круги.

Прежде чем затачивать ленточное полотно, желательно ознакомиться с ключевыми методами выполнения этой процедуры.

Метод 1: полнопрофильное затачивание

Этот метод считается особенно качественным, выполняется на автоматическом оборудовании. Эльборовый (боразоновый) диск, в точности подобранный по конфигурации, единственным проходом обрабатывает всю межзубную впадину вкупе с соответствующими плоскостями сопредельных зубьев. Получение неровной конфигурации у основы зубьев при этом исключается. Один изъян подобной заточки – это постоянно иметь под рукой конкретное число сфер для полотен разного назначения.

Метод 2: затачивание кромок зубьев

Может исполняться на специализированном оборудовании или ручным способом.

Если выбрано спецоборудование, то необходимо со знанием дела выбрать круг — как правило, это образцы плоской формы. По большому счету к профессиональному заточному оснащению желательно обращаться исключительно в тех ситуациях, когда масштабность работ довольно велика. Нерегулярные «бытовые» работы предпочтительнее выполнять руками – посредством гравера либо на обыкновенном станке. Во время работы с целью собственной безопасности необходимо непременно применять маску или защитные очки.

Подготовка приспособления к работе

В ходе постоянного использования инструмента неизбежно понижение качества режущей кромки. Она затупляется, а ширина разведения зубьев уменьшается. Исходя из этого, заточка пилы по дереву и ее разводка являются необходимыми составляющими технического обслуживания ленточнопильного станка.

Следует учесть, что разводку зубьев следует осуществлять до их заточки, а не наоборот.

Разводка инструмента

Применение разводного станка.

Разводка представляет собой процесс отгибания зубчиков по сторонам. Данная операция нужна для того, чтобы полотно пилы не зажимало в заготовке, а также для уменьшения трения при работе.

Есть 3 основные типа разведения.

1. При классическом методе зубчики отгибаются влево-вправо в строгой очередности.
2. При зачищающем способе каждый третий из зубьев остается в исходной позиции. Он оптимален для приспособлений, предназначенных для резки особенно твердых сортов древесины.
3. При волнистой разводке каждому зубу придается своя отдельная величина отгиба. В этом случае профиль полотна приобретает вид волны. Данный метод наиболее сложен.

Обратите внимание! Осуществляя разводку, следует отгибать не весь зубчик, а только его треть либо две трети от вершины. Компании-производители советуют осуществлять операцию так, чтобы диапазон отгибания укладывался в 0.3-0.7 миллиметра

Производится работа с помощью специализированного разводящего инструмента.

Заточка пилы

Эльборовые круги, имеющие разную форму.

Перед тем, как заточить пильный диск по дереву либо ленточный инструмент, учтите, что более 80% инцидентов с порчей приспособлений (в том числе их разрыв) происходят вследствие несоблюдения норм работы.

Нужда в операции определяется зрительно

При этом следует обратить внимание на состояние зубчиков и качество стенок разреза (например, увеличенную их шероховатость).
Круги для точки ленточного инструмента избираются, исходя из степени твердости зубчиков. Для работы с приспособлениями из инструментальной стали необходимы корундовые диски

Пилы биметаллические точат на боразоновых либо алмазных кругах.
Форму наждака для ленточных приспособлений надо выбирать, отталкиваясь от их параметров. Известны круги чашечные, профильные, тарельчатые, плоские.
Перед осуществлением операции необходимо пилу вывернуть и дать ей повисеть в таком положении около 10-12 часов.

Ручное обслуживание инструмента.

Схема заточки пилы по дереву должна учитывать нижеследующие положения.

1. Снятие металла по профилю зубцов должно быть равномерным.
2. Излишний нажим заточного приспособления должен быть пресечен. Он может вести к отжигу.
3. Профиль полотна и высота зубцов должны оставаться неизменными.
4. Должно быть обеспечено жидкостное охлаждение при осуществлении операции.
5. Заусенцев на зубчиках возникать не должно.

Обратит внимание! Теоретическая инструкция заточки ленточных пил по дереву оповещает, что осуществлять ее следует или по передней стороне зубцов, или как по задней, так и по передней. В реальной жизни же большинство специалистов и самодеятельных мастеров производят операцию лишь по задней стороне, т.к

это более удобно.

Методы затачивания

На фото автоматическая полнопрофильная заточка.

Готовить инструмент к работе можно при помощи специальных заточных приспособлений (например, станков с разными по материалу и форме кругами) либо вручную. Перед тем, как правильно заточить пилу по дереву, следует изучить основные методы проведения этой операции.

Первый способ — это полнопрофильное затачивание.

1. Он самый качественный, операция осуществляется на станке-автомате.
2. Эльборовый наждак, выбранный точно по форме, проходит всю поверхность межзубцовой впадины заодно с сопутствующими плоскостями соседних зубцов одним движением.
3. Создание угловатостей у вершин зубьев исключается полностью.
4. Относительный минус подобного затачивания – это нужда иметь в своем распоряжении соответствующее число кругов для полотен, имеющих разные профили.

Инструмент, наточенный по граням.

Метод второй — это затачивание граней зубцов.

Делать это можно и вручную, и используя профессиональный станок.

1. Выбрав станок, необходимо определиться с применяемым кругом. Как правило, он плоский. К специализированным заточным устройствам следует прибегать лишь тогда, когда предстоит много такой работы.
2. В бытовых условиях заточку лучше всего осуществлять своими руками – на обычном механическом наждаке либо с помощью гравера. Осуществляя операцию, не забывайте о личной защите и используйте перчатки, маску или специальные очки.

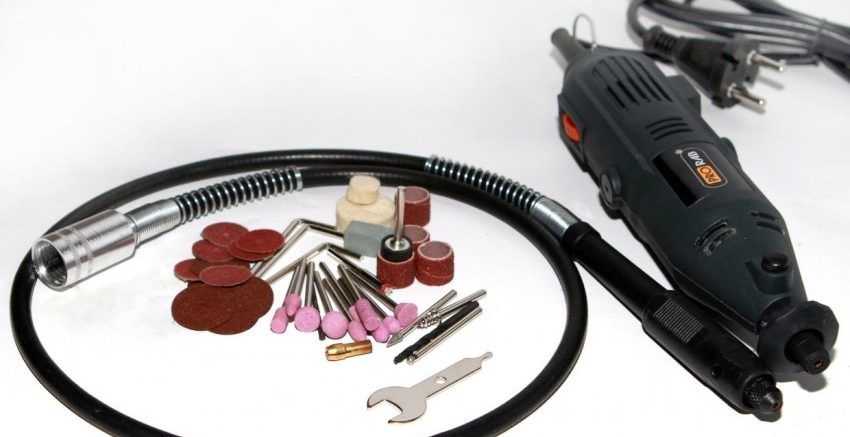

Работа при помощи гравера.

1. Когда гравера, станка, наждака у вас и ваших соседей нет, можно пилу ленточную наточить и традиционным народным методом – с помощью надфиля.

Как заточить дисковую пилу в домашних условиях

Заточка пильных дисков по дереву — это одно из важнейших мероприятий по уходу за дисковой, или циркулярной пилой. Если ее не затачивать, она быстро затупится и станет непригодной для работы.

Заточку удобнее всего производить на специальном станке производства. Однако, многие домашние умельцы мастерят для этой цели собственную конструкцию, которая значительно экономит время и деньги.

Пилы, изготовленные из качественных материалов, тупятся реже, а, значит, и заточки они требуют нечасто. Однако, если диски изготовлены из некачественного материала (а такое бывает довольно часто, и даже опытный мастер не всегда может «на глаз» определить качество металла), вероятнее всего, затачивать их придется часто. Поэтому любой домашний мастер, пользующийся дисковой пилой, должен знать, как производится ее затачивание.

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

Готовый гриндер в горизонтальном положении с дополнительным столиком

Типы разводки ленточных пил

Как и любой другой инструмент, ленточная пила подвергается износу после каждого цикла резки. Это естественный и неизбежный процесс. Именно поэтому каждая пила ленточного типа нуждается в регулярном и квалифицированном обслуживании – разводке и заточке. Такое обслуживание позволяет не только поддерживать режущее полотно в рабочем состоянии, но и значительно увеличивать срок его эксплуатации.

Увеличить срок службы режущего полотна и значительно улучшить его функциональные возможности позволяет правильная разводка. Смысл такой операции заключается в следующем: режущие зубья пилы отгибают в разные стороны, что позволяет уменьшить силу трения в процессе резки, а также минимизировать риск зажатия полотна обрабатываемой деталью. Разводка ленточной пилы может выполняться по трем схемам, выбор которой зависит от типа обрабатываемого материала.

• При так называемом зачищающем типе разводки зубья отгибают таким образом, что нетронутым остается каждый третий из них. Такую схему применяют, если режущее полотно будет использоваться для распила особо твердых металлов и сплавов.
• Классический тип разводки предполагает поочередный отгиб каждого режущего зуба.
• При волнистой разводке каждый режущий зуб отгибается на определенный угол. Понятно, что такой тип разводки является наиболее сложным из всех остальных.

Станок для разводки ленточных пил

Для отгиба зубьев ленточной пилы применяется специальное оборудование, позволяющее выполнить такую технологическую операцию быстро и максимально точно. По общепринятым нормативам, максимальная величина разводки зубьев не должна превышать 0,7 мм, но обычно ее значение находится в диапазоне 0,3–0,6 мм

Важно не только выбрать тип разводки, ориентируясь на характеристики материала, который предстоит распиливать, но и выполнить ее правильно, отогнув зубья только на 1/3 или 2/3 их высоты

После разводки можно отправлять режущее полотно на станок для заточки ленточных пил. Как показывает статистика, ленточные пилы чаще всего утрачивают свои функциональные возможности по причине того, что их заточка была выполнена неправильно или несвоевременно. Показателем того, что ленточная пила нуждается в разводке и дальнейшей заточке на станке, является повышенная шероховатость поверхности распила. Необходимость в такой процедуре можно также определить по внешнему виду режущих зубьев.

Основными элементами любых заточных станков являются круги, выбор которых, в первую очередь, зависит от твердости материала, использованного для изготовления режущих зубьев. Для того чтобы точить твердые материалы, необходимо использовать соответствующие круги. Так, для заточки полотен биметаллического типа выбирают точильные инструменты, состоящие из боразоновых или алмазных элементов, а для приведения в порядок пил, выполненных из инструментальных сталей, вполне подойдут корундовые круги.

Инструменты для заточки пил ленточного типа выбирают и по составу, и по конструктивному исполнению. Для различных по своей конструкции и размерам полотен в станках могут использоваться круги следующих типов:

• тарельчатой конфигурации;
• чашечной формы;
• профильные;
• плоские.

Комплект устройств Wood-Mizer для заточки и разводки ленточных пил

Согласно инструкции, при заточке ленточной пилы на станке следует следить за соблюдением следующих требований.

• На поверхности зуба при его заточке не должно оставаться заусениц.
• Точильный круг должен снимать одинаковый слой металла по всему профилю зуба.
• Во избежание перегрева зубьев при их точении на станке следует обязательно использовать специальную жидкость для охлаждения.
• При выполнении заточки не должны изменяться профиль и высота обрабатываемых зубьев.
• Следует обязательно следить за давлением, которое оказывает круг заточного станка на обрабатываемый зуб. Если пренебречь этим требованием, давление может оказаться слишком значительным, что может привести к отжигу зубьев.

Заточка пил ленточного типа своими руками имеет некоторые особенности. В таких случаях, как правило, заточке подвергают заднюю поверхность зубьев, хотя, если воспользоваться инструкцией производителя или посмотреть тематическое видео, то можно заточить и их переднюю поверхность.

Ошибки, возникающие в процессе заточки

Ошибка № 1. Подгоревшие впадины зубьев пилы.

Причина кроется в чрезмерном давлении круга для заточки на пилу. Результатом будет быстрое затупление инструмента.

Ошибка 2. Несовершенность геометрии пазух зубьев и неправильный угол наклона.

К этой ошибке могут привести ряд условий:

• износ эксцентрика устройства для заточки;
• ошибка во время калибровки наклонного угла;
• неправильно подобранный профиль заточного круга.

Теперь вы знаете, как необходимо затачивать правильно ленточную пилу, и какие приспособления и инструменты могут для этого потребоваться. Также вы можете дополнительно найти видео этого процесса в интернете.

Информация о зубцах

Инструменты для заточки: круглый напильник со специальной державкой; плоский напильник; шаблон для стачивания ограничителя глубины

Для того чтобы заточка ленточных пил выполнялась правильно и качественно, нужно обладать информацией о типах и формах зубцов и угле заточки. Для определения типа и формы зубцов пилы делят на 3 типа:

1. Для столярных работ.
2. Для выполнения делительных операций.
3. Для обработки плотных заготовок (брус и бревна).

Основным различием между группами пил являются углы наклона и заточки зубцов режущей кромки. При этом неизменной является форма зуба – треугольник. Возможно применение волнообразной заточки на некоторых старых пилах (некоторые брендовые фирмы выпускают такие полотна и сейчас, для увеличения продаж). Однако это все-таки редкость, поскольку их гораздо сложнее производить и затачивать даже в условиях завода.

Для правильной заточки полотна необходимо предельно точное выдерживание углов. Полотна столярных пил должны иметь угол заточки от 45о до 50о, а наклон зуба должен быть 35о(часто указывается задний угол). Для делительных пил углы заточки составляют от 40о до 45о, наклон зубьев должен быть около 20о. Бревна и другие твердые заготовки обрабатываются полотном с углом заточки от 50о до 55о, а наклон должны иметь в пределах от 10о до 15о. Наклон зуба напрямую зависит от прочности обрабатываемых заготовок. Самыми плотными материалами считаются бревна, поэтому станки для их обработки имеют самый большой наклон зубцов. Работы с менее плотными заготовками производятся полотнами с более ровными зубами.
