Монтаж электрических сетей внутри перегородок из гипсокартона требует предельной точности и соблюдения строгих стандартов безопасности. Ошибка на этапе разводки может привести к необходимости демонтажа всей конструкции, что увеличит бюджет ремонта в несколько раз. Сложность работ заключается в ограниченном пространстве между профилем и листом ГКЛ, где нужно разместить кабель, гофру и подрозетники. Обычно качественная электропроводка под гипсокартон занимает от 2 до 4 рабочих дней в зависимости от площади помещения и количества точек.
- Особенности подготовки и планирования работ
- Необходимый набор материалов
- Инструменты для электромонтажа
- Подготовка пространства и поверхностей
- Пошаговая инструкция по монтажу
- Важные нюансы и условия работы
- Типичные ошибки новичков
- Расчет стоимости работ и материалов
- Эксплуатация и уход за сетью
- Альтернативные способы прокладки
- Часто задаваемые вопросы (FAQ)
Особенности подготовки и планирования работ
Прежде чем закупать материалы, необходимо оценить уровень своих навыков. Я считаю, что без базового понимания устройства электрического щитка и умения пользоваться мультиметром браться за работу опасно. Вам потребуются навыки работы с электроинструментом и понимание схем соединений. Весь процесс лучше разбить на четкие этапы: от проектирования схемы до финального тестирования линий. Правильное планирование позволяет избежать лишних трат и сокращает общее время проведения работ на 20-30%.
Необходимый набор материалов
Для надежной работы сети я рекомендую использовать только сертифицированные компоненты. Основным материалом должен стать кабель ВВГнг-LS, так как он обладает низким дымовыделением и не поддерживает горение. Гофрированная труба защитит изоляцию от механических повреждений и трения о металлический профиль. Для фиксации элементов используйте нейлоновые стяжки, а не изоленту — это обеспечит более долговечный результат.
- Кабель ВВГнг-LS (сечение 3х2.5 для розеток и 3х1.5 для света);
- Гофрированная труба ПВХ (диаметром 16 или 20 мм);
- Подрозетники для гипсокартона (с лепестками для надежной фиксации);
- Распределительные коробки (влагостойкие, если работа идет в санузле);
- Клеммники типа Wago для быстрого и надежного соединения;
- Нейлоновые стяжки (разной длины);
- Изолента ПВХ (для дополнительной защиты стыков);
- Наконечники НШВИ (для качественного зажима многожильного провода);
Средняя стоимость материалов сильно зависит от выбранного бренда, но я всегда советую не экономить на кабеле. Купить всё необходимое можно в крупных строительных гипермаркетах или специализированных магазинах электрики.
| Материал | Количество (на 20 м²) | Расход на м² | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS | 100 м | 5 м | 85 руб/м | 8 500 руб |
| Гофра ПВХ | 80 м | 4 м | 35 руб/м | 2 800 руб |
| Подрозетники ГКЛ | 15 шт | 0.75 шт | 60 руб/шт | 900 руб |
| Клеммники Wago | 1 упаковка | — | 450 руб/уп | 450 руб |
| Стяжки нейлоновые | 1 упак | — | 150 руб/уп | 150 руб |

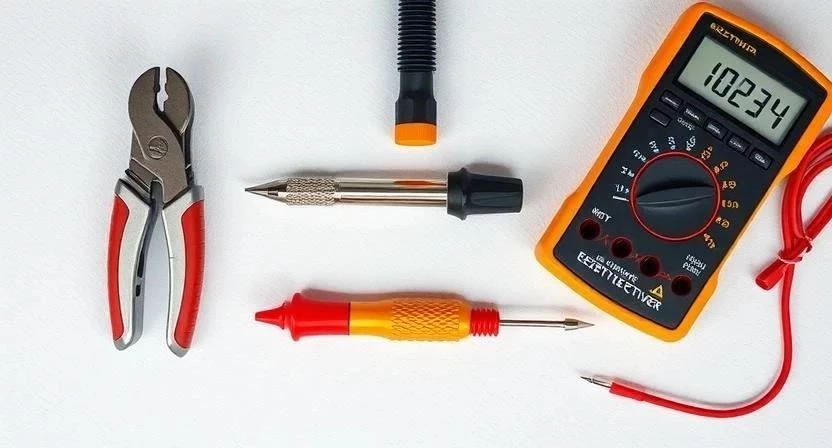

Инструменты для электромонтажа
Качественный инструмент — это половина успеха. Я заметил, что использование дешевых отверток часто приводит к срыву шлицев на винтах автоматов, что крайне неприятно. Если вы планируете делать монтаж электрики своими руками, лучше арендовать тяжелый инструмент, а мелкий купить самостоятельно.
- Перфоратор (для сверления отверстий в бетонных основаниях под профиль);
- Стриппер (инструмент для снятия изоляции без повреждения жил);
- Мультиметр (для проверки напряжения и целостности цепи);
- Уровень (лазерный или пузырьковый для точной разметки);
- Набор отверток (шлицевые и крестовые, желательно с изолированными ручками);
- Пассатижи и кусачки;
- Шуруповерт;
- Строительный нож;
| Инструмент | Назначение | Обязательно/Желательно | Цена (бюджет) |
|---|---|---|---|
| Стриппер | Зачистка жил | Обязательно | 500 руб |
| Мультиметр | Тестирование линий | Обязательно | 800 руб |
| Уровень | Разметка профиля | Обязательно | 400 руб |
| Пассатижи | Работа с проводом | Обязательно | 300 руб |
| Шуруповерт | Монтаж каркаса | Желательно | 2500 руб |
Подготовка пространства и поверхностей
Перед началом работ необходимо полностью освободить помещение. Вынесите мебель или сдвиньте её в центр комнаты, накрыв плотной полиэтиленовой пленкой. Я всегда рекомендую организовать зону для хранения кабеля в сухом месте, чтобы он не намокал и не забивался пылью. После завершения этапа разводки обязательно нужно вынести строительный мусор, чтобы он не мешал монтажу листов ГКЛ.
Работа с каркасом из профилей требует внимания к деталям. Сначала нужно разметить места установки розеток и выключателей, учитывая их высоту по стандарту. Важно проверить вертикальность и горизонтальность всех профилей с помощью уровня. Если каркас стоит криво, то и розетки будут висеть под наклоном, что испортит весь интерьер. Подготовьте места прохода кабеля через профили заранее, используя специальные прорези или сверление отверстий.
Пошаговая инструкция по монтажу
Выполнение работ должно проходить строго по этапам. Я подготовил для вас детальный план, который поможет ничего не упустить.
- Составление схемы. Нарисуйте на бумаге расположение всех точек питания, розеток и выключателей. (Время: 2 часа).
- Монтаж каркаса. Установите металлические профили согласно разметке. Проверьте их жесткость. (Время: 4-6 часов).
- Прокладка магистралей. Затяните кабель в гофру. Не делайте резких углов, чтобы не повредить изоляцию. (Время: 3-5 часов).

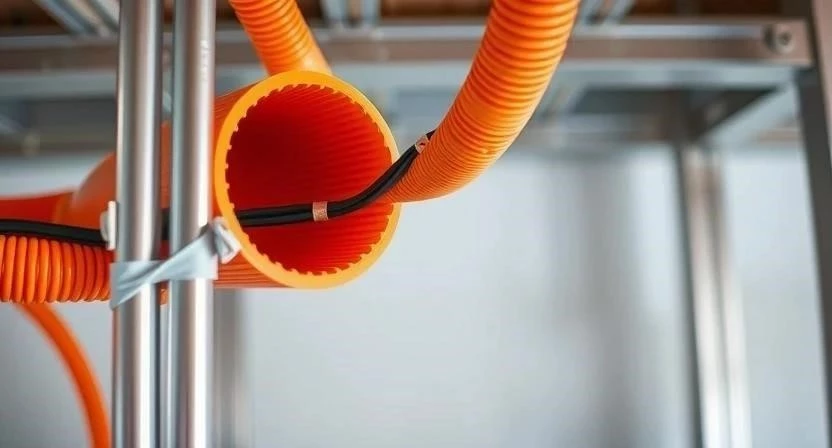

- Фиксация гофры. Прикрепите гофру к профилям с помощью стяжек через каждые 30-50 см. (Время: 2 часа). Однажды я забыл закрепить гофру в одном углу, и при зашивке листов она начала мешать установке подрозетника.

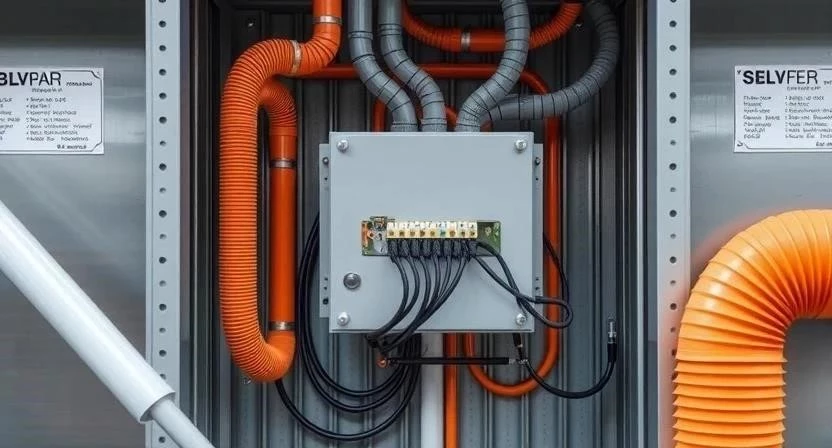

- Установка коробок. Закрепите распределительные коробки в местах разветвления линий. (Время: 1.5 часа).
- Разводка к точкам. Протяните кабели от коробок к местам установки розеток и выключателей. (Время: 3 часа).

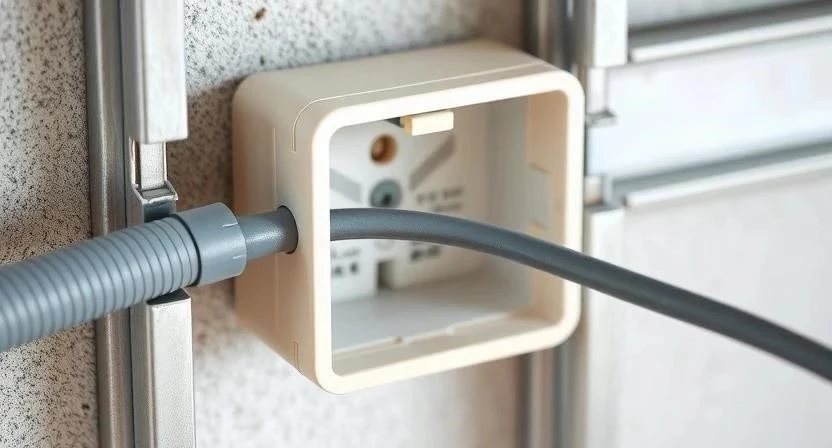

- Монтаж подрозетников. Установите специальные подрозетники для ГКЛ, затянув лепестки. (Время: 2 часа).
- Сборка соединений. Сделайте соединения в коробках (лучше всего через клеммники). (Время: 2-3 часа).
- Тестирование. С помощью мультиметра проверьте отсутствие короткого замыкания и правильность фазы/ноля. (Время: 1 час).
- Финальная фиксация. Проверьте, чтобы провода не болтались внутри каркаса и не мешали установке листов. (Время: 1 час).
Соблюдайте технологию: кабель должен заходить в подрозетник свободно, без натяжения. Если вы чувствуете, что провод слишком тугой, лучше добавить еще один подрозетник или переложить участок. Это сэкономит вам нервы при финальной сборке.
Важные нюансы и условия работы
При проведении электромонтажа критически важно соблюдать температурный режим. Оптимальная температура — от +5 до +25 градусов. Если в помещении слишком влажно, это может повлиять на качество зачистки контактов и работу некоторых видов изоляции. Я советую проводить работы в сухом помещении. Также помните о совместимости материалов: не используйте дешевую гофру, которая становится хрупкой при малейшем изгибе.
Типичные ошибки новичков
Многие совершают ошибки, которые проявляются уже через несколько месяцев эксплуатации. Вот основные из них:
- Прокладка кабеля без гофры (это нарушение норм пожарной безопасности);
- Использование провода с недостаточным сечением (например, 1.5 мм² на розетки вместо 2.5 мм²);
- Отсутствие заземляющего проводника в цепи;
- Слишком сильное натяжение кабеля внутри каркаса;
- Ошибки в разметке, из-за которых розетки попадают на профиль;
- Использование скруток вместо клеммников или сварки.
Во время одного из ремонтов я использовал слишком тонкий кабель для мощной кухонной зоны, и через месяц розетки начали греться. Теперь я всегда проверяю сечение по нагрузке. Чтобы исправить ошибки разметки, придется переставлять профили, поэтому лучше перепроверить всё дважды.
Расчет стоимости работ и материалов
Для планирования бюджета важно понимать разницу между самостоятельным монтажом и наймом профи. Ниже приведена сравнительная смета для стандартной комнаты.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Аренда инструмента | 2 000 | 0 | 2 000 |
| ИТОГО | 14 000 | 27 000 | 13 000 |
Эксплуатация и уход за сетью
После завершения монтажа и зашивки ГКЛ, сеть считается готовой. Однако я рекомендую через полгода проверить надежность контактов в розетках и выключателях, так как при усадке дома или температурных колебаниях может произойти небольшое смещение. Срок службы кабеля ВВГнг-LS составляет более 30 лет, при условии отсутствия перегрузок. Начинать чистовую отделку (покраску или поклейку обоев) можно только после того, как все электрические соединения будут проверены и протестированы под нагрузкой.
Альтернативные способы прокладки
Если гипсокартон не предусмотрен проектом, можно рассмотреть другие варианты. Существует открытая проводка в стиле лофт, где кабели и кабель-каналы становятся частью дизайна. Также можно использовать беспроводные системы управления светом, что минимизирует количество проводов. В отличие от штробления бетонных стен, монтаж под ГКЛ гораздо чище и быстрее, но требует создания дополнительного объема конструкции.
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычный ПВС вместо ВВГнг?
Нет, ПВС предназначен для подключения бытовых приборов, а не для скрытой проводки. Он не обладает нужной пожарной безопасностью для монтажа внутри стен.
Нужна ли гофра внутри гипсокартонной перегородки?
Да, гофра обязательна. Она защищает кабель от повреждений и обеспечивает возможность его замены в будущем без демонтажа гипсокартона.
Как выбрать подрозетник для ГКЛ?
Выбирайте модели с усиленными зажимными лепестками. Они обеспечивают плотную фиксацию в пустоте перегородки и не дают розетке «гулять».
Какое сечение кабеля использовать для розеток и освещения?
Для розеток стандарт — 3х2.5 мм², для осветительных линий — 3х1.5 мм².
Как закрепить кабель на металлическом профиле?
Используйте нейлоновые стяжки. Продевайте их через отверстия в профиле или крепите поверх гофры.
Можно ли менять расположение розеток после зашивки ГКЛ?
Это крайне сложно и дорого. Придется вырезать кусок листа, переделывать каркас и заново шпаклевать поверхность.
Где лучше располагать распределительные коробки?
Старайтесь располагать их в доступных местах, но так, чтобы они не мешали установке мебели или декора.
