При планировании электромонтажа в квартире основной проблемой становится выбор места для распределительного узла. Если установить электрощит в квартире неправильно, доступ к нему в экстренной ситуации будет закрыт, а перегрузка линий приведет к пожару. Сложность проектирования схемы растет с количеством потребителей, а стоимость качественного оборудования начинается от 15 000 рублей. Правильное расположение электрощита — залог безопасности всей семьи и стабильной работы техники.
Что нужно знать перед началом
Прежде чем закупать оборудование, необходимо оценить сложность предстоящих работ. Если вы планируете использовать только стандартные группы (свет, розетки), задача может показаться простой, но расчет нагрузок требует точности. Я всегда советую сначала составить проект электрики, чтобы не переделывать штробы позже. Основные нормы ПУЭ диктуют, что щиток должен находиться в сухом месте с постоянным доступом. На монтаж всего узла уходит от 1 до 2 рабочих дней в зависимости от количества модулей. Если у вас нет опыта работы с фазными проводами, лучше пригласить квалифицированного электрика, так как ошибка в номинале автомата может стоить дорого.
Необходимые материалы
Для сборки качественного щита требуется собрать полный комплект комплектующих. Я рекомендую брать оборудование одного бренда, чтобы обеспечить полную совместимость модулей на DIN-рейке. Не экономьте на защите — УЗО и дифференциальные автоматы обязательны для всех групп, где есть контакт с водой или человек.
- Корпус щитка (встраиваемый или накладной);
- Автоматические выключатели (разных номиналов);
- УЗО (устройство защитного отключения);
- Дифференциальные автоматы;
- Шины (нулевая и шина заземления);
- DIN-рейки (если они не встроены в корпус);
- Наконечники для проводов (НШВИ) для надежного контакта;
- Маркировка для кабелей и групп;
- Гофра для защиты кабеля при прокладке;
- Кабельные вводы и стяжки.
Ниже приведена таблица с примерным расходом и стоимостью базового комплекта для квартиры с 3-комнатной планировкой.
| Название материала | Количество | Примерная цена за ед. | Назначение |
|---|---|---|---|
| Корпус щитка (на 24 модуля) | 1 шт. | 2 500 руб. | Основа для монтажа оборудования |
| Автоматический выключатель 16А | 10 шт. | 450 руб. | Защита розеточных групп |
| Автоматический выключатель 10А | 5 шт. | 400 руб. | Защита освещения |
| УЗО 40А/30мА | 4 шт. | 1 800 руб. | Защита человека от удара током |
| Шина нулевая | 1 шт. | 300 руб. | Объединение нулевых проводов |
| Шина заземления | 1 шт. | 300 руб. | Объединение проводов заземления |
| Наконечники НШВИ | 1 упаковка | 250 руб. | Опрессовка многожильного кабеля |

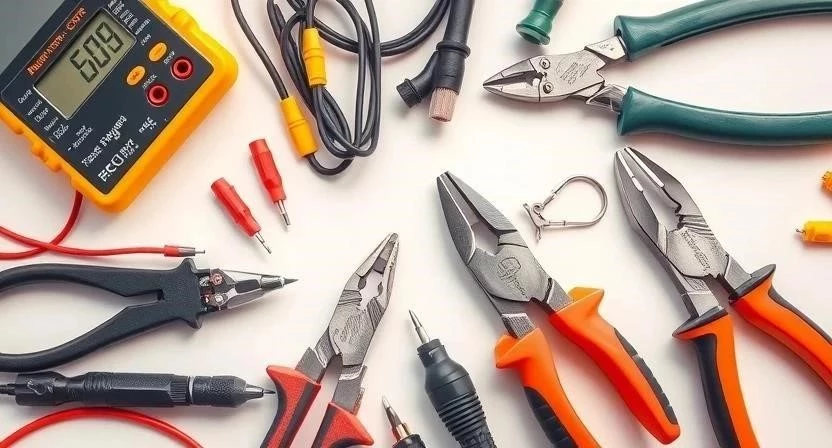

Необходимые инструменты
Качественный инструмент — это половина успеха. Использование дешевых отверток часто приводит к срыву шлицов на винтах автоматов, что создает плохой контакт и риск пожара. Я всегда проверяю инструмент перед началом работ.
- Перфоратор — для создания отверстий и штробления;
- Стриппер — для быстрого и чистого снятия изоляции;
- Мультиметр — для проверки наличия напряжения и целостности цепи;
- Набор отверток (шлицевые и крестовые, желательно с изоляцией);
- Пассатижи — для изгиба проводов и резки;
- Уровень — для идеально ровной установки щитка;
- Индикаторная отвертка — для первичного поиска фазы;
- Кримпер — для обжима наконечников.
Подготовка помещения

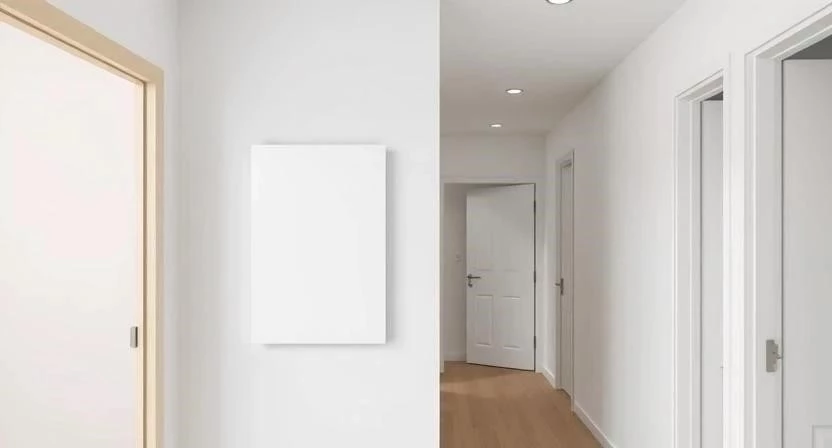

Выбор места для щитка — критический этап. Оптимально устанавливать щиток в прихожей или коридоре, где он будет доступен сразу при входе в квартиру. Не стоит прятать его в кладовых, если доступ туда затруднен, или в ванной комнате из-за высокой влажности. При подготовке помещения важно вынести мебель, которая может мешать проходу, и защитить отделку пленкой от строительной пыли. Нужно заранее продумать, как будет организован кабельный ввод — от стояка до места установки щита.
Подготовка поверхности
Если вы выбрали встраиваемый тип, поверхность требует тщательной подготовки. Сначала выполняется разметка места под щиток с учетом будущей глубины корпуса. Затем начинается штробление стен под кабель и под сам корпус. Я однажды допустил ошибку, сделав штробу слишком мелкой, и в итоге пришлось расширять её заново, что добавило лишней пыли и времени. Обязательно проверьте вертикальность будущей ниши с помощью уровня. После штробления отверстия нужно очистить от пыли и тщательно прогрунтовать, чтобы обеспечить хорошую адгезию штукатурного раствора при заделывании ниши.

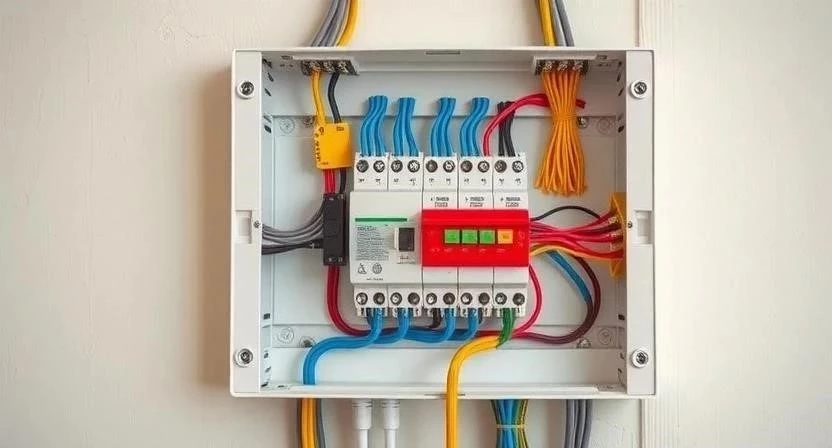

Пошаговая инструкция по монтажу
Монтаж электрощита требует системного подхода. Соблюдайте последовательность, чтобы не запутаться в проводах.
- Составление схемы распределения нагрузок. Определите, какие приборы будут на каких автоматах.
- Выбор и покупка щитка. Учитывайте запас по модулям (минимум 20-30% свободных мест).
- Монтаж корпуса в стену. Закрепите нишу, выровняйте её и заделайте стыки раствором.
- Завод кабелей в щит. Протяните кабели через кабельные вводы, соблюдая радиус изгиба.
- Установка DIN-реек и шин. Закрепите направляющие и распределительные шины.

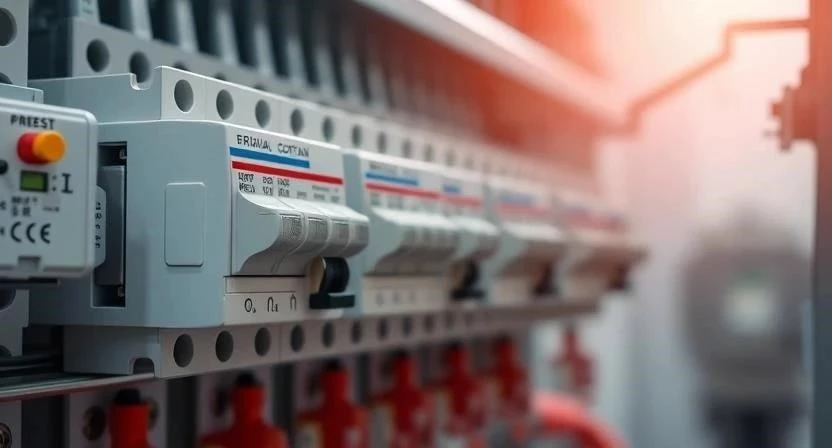

- Монтаж автоматических выключателей и УЗО. Установите модули на рейку, плотно защелкивая их.
- Подключение фазных и нулевых проводов. Используйте наконечники для надежного соединения.
- Подключение заземления. Соедините все желто-зеленые провода на шине заземления.
- Маркировка групп. Подпишите каждый автомат (например, «Кухня розетки»), чтобы не гадать потом.
- Тестирование под напряжением. Проверьте напряжение мультиметром и работу УЗО кнопкой «Тест».
- Закрытие дверцей и финишная отделка. Убедитесь, что дверца открывается свободно и не цепляет провода.
Для контроля времени используйте следующий график:
| Этап монтажа | Время (часы) | Особенности |
|---|---|---|
| Разметка и штробление | 4-6 | Много пыли, важна точность |
| Установка корпуса | 3-4 | Важна проверка уровня |
| Сборка схемы и монтаж модулей | 5-7 | Требует предельной аккуратности |
| Подключение и маркировка | 3-4 | Самый ответственный этап |
| Тестирование и финиш | 1-2 | Проверка всех узлов под нагрузкой |
Важные нюансы
Соблюдение технических параметров — это не формальность, а безопасность. Высота установки щитка обычно составляет 1.5–1.8 метра от уровня пола для удобства управления. Обязательно оставляйте зазоры для вентиляции, если в щите много мощного оборудования. Также следите за совместимостью брендов: иногда модули разных производителей могут иметь разную глубину посадки на DIN-рейку. Если щиток находится в прихожей, где возможны перепады влажности, выбирайте оборудование со степенью защиты не ниже IP44.
Частые ошибки
Многие новички совершают одни и те же промахи, которые приводят к аварийным ситуациям. Я часто вижу последствия таких ошибок при выездах на ремонт.
- Установка щитка в труднодоступных местах (за шкафами, в углах);
- Полное отсутствие маркировки групп (приходится отключать всё, чтобы найти одну розетку);
- Перегрузка одной фазы (приводит к постоянному выбиванию вводного автомата);
- Использование кабеля не того сечения (например, 1.5 мм² на розетки вместо 2.5 мм²);
- Полный отказ от УЗО (огромный риск поражения током в ванной и на кухне);
- Плохо затянутые контакты (причина нагрева и оплавления проводов);
- Слишком плотная компоновка без запаса места на расширение.
Расчет стоимости
Бюджет на электрощит сильно зависит от выбранного сегмента оборудования. Ниже приведена таблица сравнения цен.
| Категория | Оборудование (руб.) | Работа мастера (руб.) | |
|---|---|---|---|
| Эконом | 10 000 — 15 000 | 5 000 — 7 000 | 15 000 — 22 000 |
| Стандарт | 25 000 — 40 000 | 8 000 — 12 000 | 33 000 — 52 000 |
| Премиум | 60 000+ | 15 000+ | 75 000+ |
Если вы решите делать электрощит своими руками, вы сэкономите на работе мастера (от 10 000 рублей), но рискуете получить скрытые дефекты. Я всегда говорю: экономия на электрике — это самая опасная экономия в жизни. Профессиональный электромонтажник в квартире берет на себя ответственность за безопасность, что стоит своих денег.
Уход после завершения
После того как монтаж завершен, работа не заканчивается. Раз в полгода я рекомендую проводить профилактический осмотр. Проверяйте затяжку контактов (при выключенном напряжении!) и обязательно нажимайте кнопку «Тест» на каждом УЗО, чтобы убедиться, что механизм срабатывает. Также полезно периодически проверять температуру автоматов при высокой нагрузке — они не должны быть горячими на ощупь.
Альтернативные варианты
Не всегда встраиваемый щит — лучшее решение. Давайте сравним два основных типа монтажа.
| Характеристика | Встраиваемый щиток | Накладной щиток |
|---|---|---|
| Эстетика | Высокая (скрыт в стене) | Низкая (виден на стене) |
| Сложность монтажа | Высокая (нужны штробы) | Низкая (просто крепится) |
| Доступ к кабелям | Ограничен | Свободный |
| Стоимость работ | Выше | Ниже |
Также в больших квартирах или домах можно использовать распределительные щиты в разных зонах, например, отдельный щит для кухни и отдельный для жилых комнат, чтобы не тянуть слишком длинные линии.
FAQ
Можно ли ставить щиток в ванной?
Крайне не рекомендуется. Даже при наличии защиты IP, влажность может привести к окислению контактов и утечкам тока.
Какая высота установки оптимальна?
Обычно это 1.5–1.8 метра от пола, чтобы щит был на уровне глаз и доступ к нему был удобным для взрослого человека.
Сколько автоматов нужно на одну комнату?
Зависит от нагрузки. Обычно это один автомат на освещение и один или два на розетки. Всегда делайте запас.
Можно ли менять щиток без проекта?
Можно, но крайне важно пересчитать нагрузку, чтобы новые автоматы соответствовали сечению старых кабелей.
Зачем нужна гофра?
Она защищает кабель от механических повреждений и помогает при прокладке в штробах.
Что такое степень защиты IP?
Это показатель защиты корпуса от попадания пыли и влаги. Для жилых помещений оптимально IP40-IP44.
Зачем нужно УЗО?
УЗО защищает человека от поражения электрическим током при случайном прикосновении к фазе или пробое изоляции.
Как подобрать номинал автомата?
Номинал должен быть чуть меньше, чем максимально допустимый ток для данного сечения кабеля. Например, для кабеля 2.5 мм² ставим автомат 16А.
