Электромонтаж и освещение в ванной комнате

Зонирование и требования безопасности в ванной комнате

Согласно правилам устройства электроустановок (ПУЭ), пространство санузла разделяется на зоны в зависимости от близости к источникам воды. Зона 0 — это внутренний объем ванны или душевого поддона, где допускается только оборудование с напряжением 12В и защитой IP67. В зоне 1 (над ванной до высоты 2,25 м) можно ставить приборы IP65. Зона 2 охватывает радиус 60 см от края ванны, здесь требуются светильники со степенью защиты не ниже IP44. Я всегда проверяю маркировку на корпусе перед покупкой, так как обычные бытовые модели быстро выходят из строя в таких условиях. Для всей проводки обязательно использование заземления и установка УЗО с током утечки не более 30 мА (а лучше 10 мА для отдельных линий).

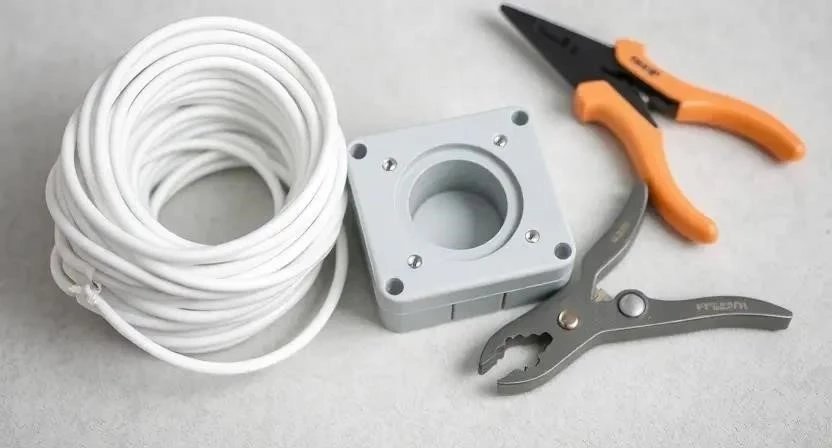

Комплектация материалами для электромонтажа

Для создания надежной системы освещения необходимо выбирать материалы с маркировкой, устойчивой к горению и влаге. Я рекомендую использовать кабель ВВГнг-LS, который не распространяет дым при нагреве. Ниже представлен список того, что потребуется для работы:

• Кабель ВВГнг-LS 3х1.5 (медный, трехжильный);
• Влагозащищенные светильники (степень защиты IP44 или IP65);
• Гофротруба ПВХ для защиты проводки (диаметр 16 или 20 мм);
• Клеммники WAGO с пастой против окисления;
• Устройство защитного отключения (УЗО) на 10-16А;
• Подрозетники и монтажные коробки для влажных помещений;
• Выключатель (предназначен для установки вне санузла);
• Клипсы или дюбель-хомуты для крепления гофры;
• Светодиодная лента в силиконовой оболочке (для декоративной подсветки).

Таблица 1. Спецификация материалов и примерные цены

Инструментарий для выполнения работ

Качественный монтаж невозможен без специализированного инструмента. Для штробления и подготовки отверстий понадобится мощный перфоратор, а для точной настройки — измерительные приборы. Вот мой базовый набор, который я всегда беру на объект:

• Перфоратор с коронкой по бетону и бурами;
• Стриппер для аккуратной зачистки изоляции проводов;
• Мультиметр для прозвонки цепей и проверки напряжения;
• Набор диэлектрических отверток (до 1000В);
• Лазерный или пузырьковый уровень;
• Устойчивая лестница-стремянка;
• Штроборез или болгарка с алмазным диском.

Подготовительные мероприятия в помещении

Перед началом пыльных работ необходимо полностью освободить санузел от мебели и текстиля. Сантехнику (ванну, унитаз, раковину) я плотно закрываю плотной полиэтиленовой пленкой, фиксируя её малярным скотчем, чтобы строительная пыль не поцарапала акрил или керамику. Важно заранее обеспечить свободный доступ к электрощитку в коридоре и проверить наличие напряжения на вводе. Если плитка уже уложена, используйте защитные картонные листы на пол, чтобы не расколоть покрытие при падении инструмента.

Подготовка поверхностей к прокладке кабеля

Разметка трасс выполняется строго вертикально и горизонтально. Штробление стен под проводку производится на глубину около 20-25 мм, чтобы кабель в гофре полностью скрылся под слоем штукатурки. Я обязательно грунтую штробы перед укладкой кабеля, это улучшает адгезию ремонтного состава. Установка монтажных коробок должна быть выполнена заподлицо с будущей чистовой отделкой. Помните, что в ванной нельзя располагать распределительные коробки в зонах 0 и 1, лучше вынести их в зону 3 или за пределы помещения.

Пошаговая технология монтажа освещения

Процесс установки требует последовательности и внимания к деталям. Каждый этап имеет свои временные рамки и технологические нюансы.

1. Составление схемы и разметка (1 час). Определяем точки расположения светильников. Я рекомендую делать отступ от стен не менее 30 см.
2. Расчет светового потока (0.5 часа). Для ванной норма составляет 200 люкс на м2. Для комнаты 5 м2 нужно около 1000 люмен.
3. Прокладка кабеля в гофре (3 часа). Протягиваем ВВГнг-LS через гофру и крепим в штробах или за потолочным каркасом.
4. Установка УЗО в щитке (1 час). Монтируем защитное устройство на DIN-рейку. Это критически важно для безопасности.
5. Монтаж выключателя (1 час). Ставим его в коридоре у входа в санузел на высоте 90 см от пола.
6. Подготовка отверстий (1.5 часа). В натяжном или гипсокартонном потолке вырезаем отверстия под диаметр светильников.
7. Подключение проводки (2 часа). Соединяем жилы кабеля с патронами светильников, соблюдая фазировку (L — фаза, N — ноль, PE — земля).
8. Герметизация примыканий (1 час). Используем силиконовые уплотнители, чтобы пар не попадал внутрь потолочного пространства.
9. Установка защитных плафонов (0.5 часа). Плотно фиксируем декоративные элементы и проверяем плотность посадки.
10. Проверка заземления (0.5 часа). Мультиметром проверяем отсутствие потенциала на металлических частях светильников.
11. Тестовый запуск (0.5 часа). Включаем питание и проверяем работу всей системы в течение 15-20 минут.
12. Финишная отделка (2 часа). Заделываем штробы и места установки коробок шпаклевкой.

Однажды я столкнулся с ситуацией, когда из-за отсутствия маркировки на концах проводов в распределительной коробке пришлось потратить лишний час на их прозвонку. С тех пор я всегда подписываю каждый кабель малярным скотчем сразу после протяжки.

Таблица 2. План реализации проекта по времени

Технические нюансы и требования к оборудованию

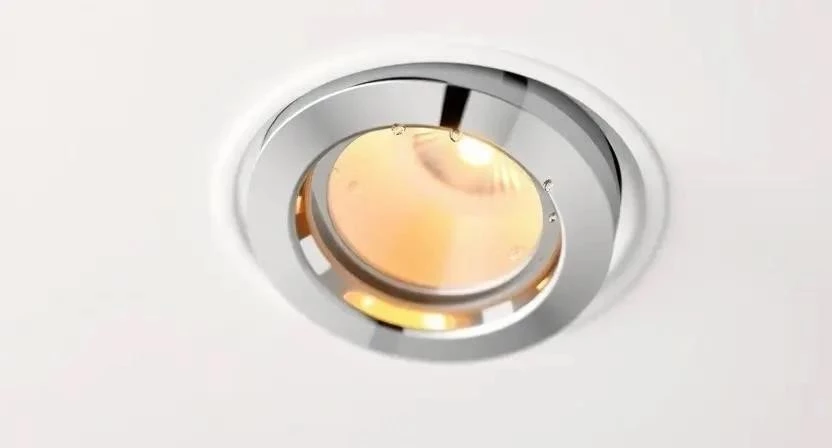

Основной параметр для ванной — степень защиты IP (Ingress Protection). Первый символ означает защиту от пыли, второй — от влаги. Для потолочных светильников оптимально выбирать IP44, а для зон рядом с душем — IP65. Важно учитывать влияние температуры: в закрытых плафонах светодиоды могут перегреваться, поэтому выбирайте модели с радиаторами. Если планируете использовать диммеры, убедитесь, что ваши LED-лампы поддерживают функцию диммирования, иначе они будут мерцать или быстро сгорят. Температура в санузле при работе не должна превышать +35°C для стандартных драйверов.

Распространенные ошибки новичков

Многие пытаются сэкономить и допускают критические промахи, которые я часто вижу при переделке чужих ремонтов. Вот основные из них:

1. Установка обычного выключателя внутри ванной комнаты — конденсат неизбежно приведет к окислению контактов.
2. Использование светильников IP20 — они не рассчитаны на прямое попадание пара и брызг.
3. Отсутствие жилы заземления — в случае пробоя на корпус светильника это смертельно опасно.
4. Прокладка кабеля без гофротрубы в пустотах потолка — риск повреждения изоляции грызунами или острыми краями профиля.
5. Скрутки проводов вместо использования сертифицированных клеммников — место контакта будет греться.

Я видел, как сосед поставил в ванную обычную люстру с открытыми лампами. Через три месяца металлическое основание покрылось ржавчиной, а патроны начали коротить из-за постоянной сырости.

Экономическая целесообразность и расчет затрат

Самостоятельный монтаж позволяет сэкономить значительную сумму, так как услуги электрика по разводке в санузле стоят от 8 000 до 15 000 рублей в зависимости от сложности. Однако это требует наличия дорогого инструмента. Если у вас нет перфоратора и стриппера, аренда или покупка могут нивелировать экономию.

Таблица 3. Сравнение стоимости: своими руками vs мастер

Регламент обслуживания системы освещения

После завершения работ уход за светильниками сводится к регулярной очистке плафонов от известкового налета. Вода при испарении оставляет белые пятна, которые снижают световой поток. Я рекомендую раз в год проводить ревизию: отключать питание и проверять надежность затяжки винтовых клемм в коробках, так как медь имеет свойство «течь» со временем. Если используются лампы накаливания (что нежелательно), меняйте их на энергоэффективные светодиоды — они меньше греются и служат до 30 000 часов.

Варианты исполнения светового дизайна

Выбор типа освещения зависит от высоты потолков и стиля интерьера. Точечные светильники — самый практичный вариант, они дают равномерный свет и легко герметизируются. Светодиодные ленты в нишах создают эффект «парящего» потолка и подходят для ночной подсветки, не слепя глаза. Классические люстры допустимы только в очень просторных ванных комнатах с высокими потолками (более 3 метров), где их можно разместить вне зон прямого попадания брызг, при этом они обязательно должны иметь влагозащищенное исполнение.

Таблица 4. Сравнение типов осветительных приборов

Часто задаваемые вопросы

Какую цветовую температуру выбрать для ванной?
Я предпочитаю нейтральный белый свет (4000К). Он наиболее реалистично передает цвета, что важно при бритье или нанесении макияжа. Теплый свет (3000К) делает комнату уютнее, но может придавать коже желтоватый оттенок.

Можно ли установить подсветку зеркала самостоятельно?
Да, если использовать готовые зеркала со встроенными LED-лентами и блоком питания IP67. Я всегда прячу блок питания в герметичную нишу или выношу за пределы ванной, чтобы исключить контакт с паром.

На какой высоте лучше располагать настенные светильники?
Оптимальная высота для бра у зеркала — на уровне глаз, примерно 160-170 см от пола. Это позволяет избежать резких теней на лице. Главное — следить, чтобы они находились во второй зоне безопасности.

Нужно ли умное освещение в санузле?
Это удобно для реализации сценариев. Например, ночью при входе свет включается на 10% яркости, чтобы не будить домочадцев. Я реализовал такую схему у себя дома с помощью датчика движения и умного реле, установленного в подрозетник выключателя.

Меры безопасности при работе обязательны: используйте резиновые перчатки, защитные очки при сверлении потолка и всегда проверяйте отсутствие напряжения индикаторной отверткой перед касанием жил. Никогда не работайте под напряжением, даже если нужно просто заменить патрон.
