Монтаж электропроводки в помещениях с повышенной влажностью требует строгого соблюдения норм ПУЭ и СНиП. Ошибки здесь приводят к короткому замыканию или поражению током. В среднем работа занимает от 3 до 7 дней. Затраты на качественные комплектующие начинаются от 7 000 рублей. Правильная электрика в ванной: пошаговый монтаж, безопасность и схемы позволяют создать комфортную среду без риска для жизни.
Что нужно знать перед началом
Сложность данной задачи оценивается как высокая. Я рекомендую приступать к работам только при наличии базовых навыков работы с электроинструментом и понимании принципов работы электрических цепей. Основной этап монтажа выполняется до укладки плитки и финишной отделки стен. Общее время выполнения составит около 40-60 рабочих часов, включая время на просушку материалов.
Необходимые материалы
Для обеспечения безопасности используйте только негорючие и влагозащищенные компоненты. Я подобрал оптимальный набор для стандартной ванной комнаты площадью 5 квадратных метров.
| Материал | Количество | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 25 м | ~5 м | 80 руб/м | 2000 руб. |
| Гофра ПВХ (16 мм) | 20 м | ~4 м | 25 руб/м | 500 руб. |
| Подрозетник для бетона | 3 шт. | — | 60 руб/шт | 180 руб. |
| Распределительная коробка | 2 шт. | — | 120 руб/шт | 240 руб. |
| УЗО (10 мА, 25А) | 1 шт. | — | 1500 руб/шт | 1500 руб. |

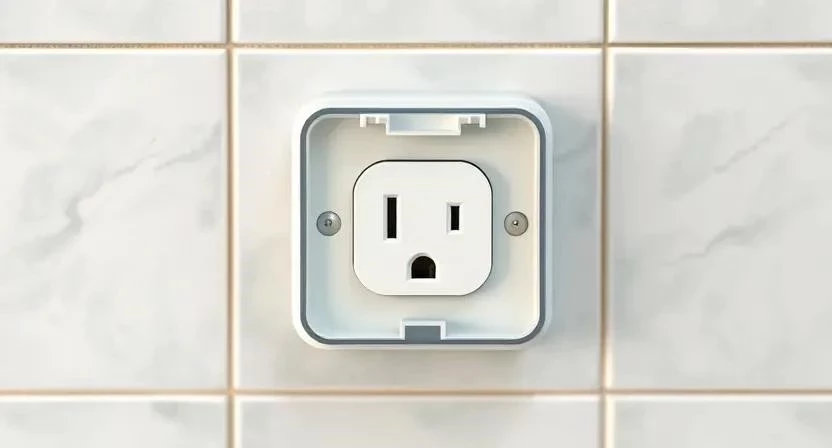

| Розетки IP44 | 2 шт. | — | 450 руб/шт | 900 руб. |
Покупать материалы лучше в специализированных строительных гипермаркетах или магазинах электротехники, чтобы избежать подделок с заниженным сечением жилы.

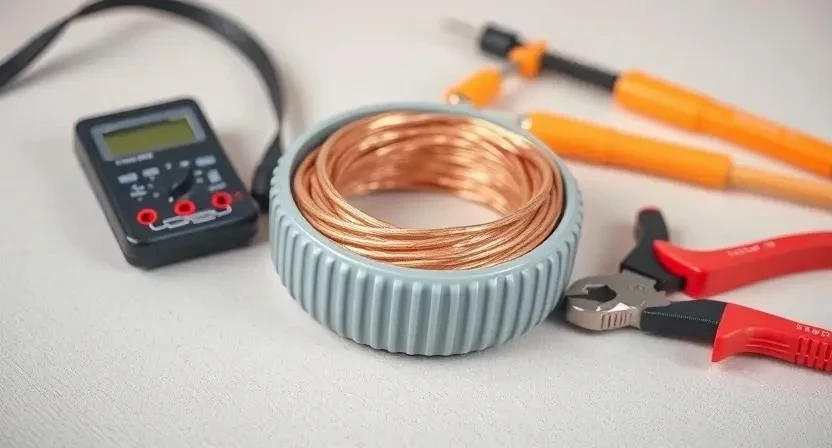

Необходимые инструменты
Правильный инструмент ускоряет процесс и гарантирует качество соединений. В моем списке только то, без чего работа просто встанет.
- Перфоратор с насадкой-штроборезом — для создания каналов в стенах
- Шпатель узкий — для заделки штроб
- Стриппер или нож электрика — для зачистки изоляции кабеля
- Уровень лазерный или пузырьковый — чтобы розетки не висели криво
- Индикаторная отвертка — для проверки отсутствия напряжения
- Мультиметр — для прозвонки цепей и проверки изоляции
- Пассатижи с изолированными ручками — для скрутки и обрезки
- Дрель с алмазными коронками — для сверления отверстий под подрозетники
- Пылесос строительный — для удаления бетонной пыли
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (аренда/покупка) |
|---|---|---|---|
| Перфоратор | Штробление стен | Обязательно | от 3000 руб. |
| Стриппер | Снятие изоляции | Желательно | от 500 руб. |
| Мультиметр | Проверка системы | Обязательно | от 1200 руб. |
| Лазерный уровень | Разметка | Желательно | от 2500 руб. |
| Коронка по бетону | Сверление отверстий | Обязательно | от 400 руб. |
Подготовка помещения
Сначала полностью освободите пространство от мебели, сантехники и предметов декора. Защитите пол плотной полиэтиленовой пленкой, так как бетонная пыль забивается во все щели. Вынесите весь крупный мусор заранее. Я всегда рекомендую отключить питание на весь щиток и повесить предупреждающую табличку, чтобы никто случайно не включил автомат во время работы.
Подготовка поверхности
Очистите стены от старой краски, обоев или отслаивающейся штукатурки. Выровняйте грубые неровности, чтобы гофра прилегала плотно. После очистки нанесите грунтовку глубокого проникновения — это уменьшит количество пыли при штроблении и улучшит адгезию раствора. Проверьте готовность поверхности: она должна быть сухой и твердой, без трещин, которые могут привести к обрушению куска стены при сверлении.
Пошаговая инструкция
Соблюдайте строгую последовательность действий. Я однажды забыл проверить уровень подрозетника, и розетка встала криво — пришлось переделывать штробу, что отняло лишние три часа.
- Разметка и планирование схемы (2 часа). Нанесите на стены линии прохождения кабеля и места установки розеток. Учитывайте зоны влажности.
- Штробление и сверление (6 часов). Прорежьте каналы перфоратором. Просверлите отверстия под подрозетники и распределительные коробки.

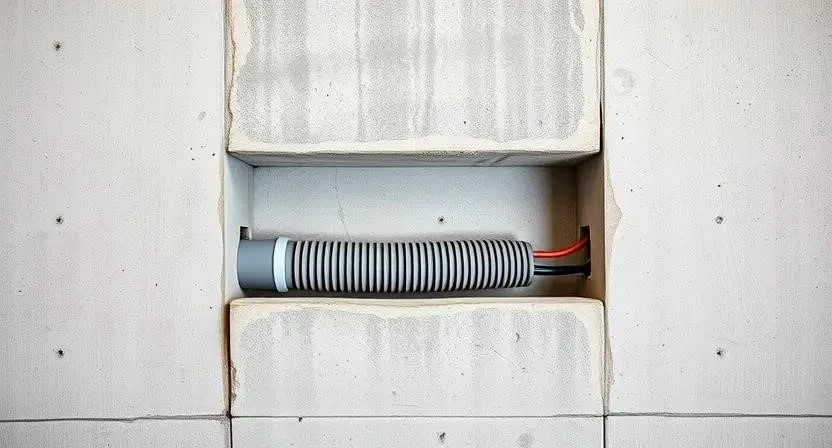

- Прокладка кабеля в гофре (4 часа). Затяните кабель ВВГнг-LS в гофру ПВХ. Закрепите её клипсами или раствором.
- Установка подрозетников и коробок (3 часа). Вмонтируйте пластиковые стаканы в стены, используя гипсовую смесь.
- Подключение розеток, выключателей, светильников (4 часа). Соедините провода в коробках с помощью клемм WAGO или сварки.

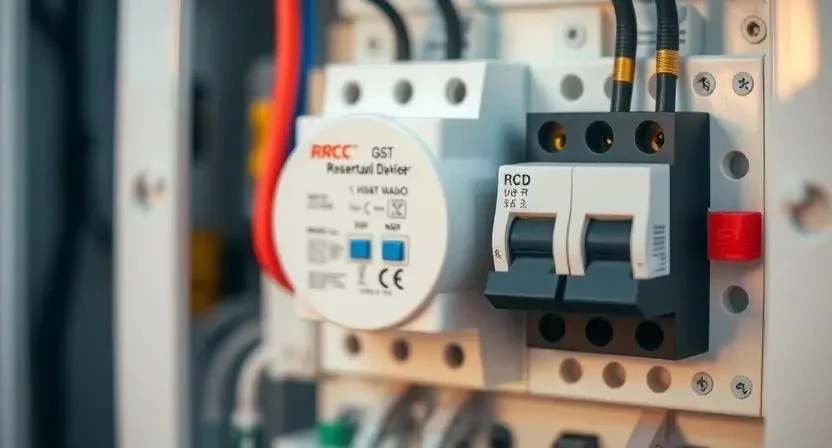

- Монтаж УЗО и автоматов в щиток (3 часа). Установите дифференциальный автомат или связку «автомат + УЗО».
- Заземление (2 часа). Подключите все заземляющие жилы (желто-зеленые) к общей шине заземления.
- Проверка системы (1 час). Прозвоните мультиметром всю линию на отсутствие короткого замыкания.
- Заделка штроб (4 часа). Заполните каналы цементным или гипсовым раствором, загладьте поверхность.
- Финальный монтаж механизмов (3 часа). После высыхания стен установите розетки и накладки.
Важные нюансы
Температура в помещении при работе с растворами должна быть не ниже +5°C. Влажность воздуха влияет на время высыхания штукатурки в штробах — в сырых помещениях этот срок увеличивается до 48 часов. Используйте только кабели с индексом «нг-LS» (не поддерживающие горение, с низким дымовыделением). Это критически важно для замкнутых пространств ванной.
| Зона ванной | Требования к оборудованию | Допустимый IP-класс | Особенности |
|---|---|---|---|
| Зона 0 (внутри ванны/душа) | Только сверхнизкое напряжение | IPx7 | Полное погружение |
| Зона 1 (над ванной до 2.25 м) | Влагозащищенные светильники | IP44 и выше | Возможное разбрызгивание |
| Зона 2 (60 см от края ванны) | Влагозащищенные розетки/выключатели | IP44 | Повышенная влажность |
| Зона 3 (остальная часть комнаты) | Стандартное оборудование | IP20 (с осторожностью) | Обычные условия |
Частые ошибки
Новички часто пренебрегают базовыми правилами, что создает смертельную опасность. Я всегда ставлю УЗО с током утечки 10 мА, так как в ванной это критически важно для жизни.
- Отсутствие заземления. Использование двухжильного кабеля в ванной недопустимо.
- Установка обычных розеток. Без крышек и уплотнителей они быстро окисляются и искрят.
- Прокладка кабеля без гофры. Это затрудняет замену провода и снижает защиту от механических повреждений.
- Размещение выключателя внутри влажной зоны. Выключатель должен быть за пределами ванной или иметь IP65.
- Использование алюминиевых проводов. Алюминий быстро корродирует во влажной среде.
Расчет стоимости
Я сэкономил около 15 тысяч рублей, выполнив все работы самостоятельно, но потратил на это целую неделю выходных. Ниже приведено сравнение затрат.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 6 500 | 6 500 | 0 |
| Работа по штроблению | 0 | 4 000 | 4 000 |
| Монтаж кабеля и коробок | 0 | 3 000 | 3 000 |
| Сборка щитка и УЗО | 0 | 2 500 | 2 500 |
| Установка механизмов | 0 | 1 500 | 1 500 |
| 6 500 | 17 500 | 11 000 |
Уход после завершения
Раз в полгода проверяйте работоспособность УЗО, нажимая кнопку «Тест». Если устройство не срабатывает — немедленно замените его. Срок службы качественного кабеля составляет 30 лет, но контакты в розетках стоит подтягивать раз в два года. Эксплуатировать систему можно сразу после полного высыхания штукатурки и установки накладок.
Альтернативные варианты
Существуют и другие подходы к организации сети. Рассмотрите следующие варианты:
- Беспроводные выключатели. Позволяют избежать штробления стен и прокладки проводов к кнопкам.
- Открытая проводка в ретро-стиле. Кабель укладывается в керамические изоляторы поверх стены.
- Использование дифференциальных автоматов. Объединяют функции обычного автомата и УЗО в одном корпусе.
- Радиоуправляемые реле. Позволяют управлять светом с помощью смартфона.
- Скрытые лючки для коробок. Позволяют получить доступ к соединениям без демонтажа плитки.
- Силиконовая изоляция кабеля. Обладает повышенной стойкостью к перепадам температур.
- Светодиодные ленты с IP67. Идеальны для контурного освещения ниш.
FAQ
Можно ли использовать обычные розетки в ванной?
Нет, это запрещено. Только влагозащищенные модели с классом защиты не ниже IP44.
Какое УЗО ставить для ванной?
Рекомендую модель с током утечки 10 мА. Стандартные 30 мА для ванной могут оказаться слишком медленными.
Нужно ли заземление в ванной?
Да, заземление обязательно. Оно отводит опасный потенциал с корпуса прибора на землю.
Как определить зоны влажности?
Зоны считаются от края ванны или душевого поддона. Зона 0 — внутри, Зона 1 — над ними, Зона 2 — в радиусе 60 см.
Можно ли штробить несущие стены?
Глубокие горизонтальные штробы в несущих стенах запрещены. Допускаются только вертикальные прорези малой глубины.
Какой кабель выбрать для ванной?
Оптимальный вариант — ВВГнг-LS сечением 3х2.5 мм² для розеток и 3х1.5 мм² для освещения.
Сколько розеток нужно в ванной?
Обычно достаточно двух: одна для стиральной машины, вторая для фена или электрической зубной щетки.
Меры безопасности:
При штроблении обязательно используйте респиратор и защитные очки. Работайте только при полностью отключенном питании. При использовании химических составов обеспечьте сквозное проветривание помещения. Никогда не касайтесь оголенных проводов мокрыми руками.
