Установка дверного звонка в квартире

Делаем выбор

Основные моменты, на которые следует обращать свое внимание при выборе:

1. Тип звонка. В выборе устройства для частного дома этот фактор является очень важным. То есть лучше всего свое предпочтение отдать моделям современного типа, у которых есть возможность делать запись, сохранять ее на протяжении необходимого периода, а также другие дополнительные функции.
2. Принцип передачи сигнала от калитки до дома: проводной или же беспроводной. Дело в том, что в нынешнее время технологии стремительно развиваются, и поэтому в частный сектор все чаще устанавливают беспроводные модели, которые более удобны в эксплуатации.
3. Питание. Может производиться непосредственно от сети, от аккумулятора или же батареек. Но следует помнить, что устройство, которое работает от сети, имеет большую мощность звонка, но в случае отсутствия электрической энергии работать он не будет.
4. Внешние показатели. Для звонка внешний вид имеет достаточно весомое значение, так как он должен гармонично сочетаться со всем оформлением дома.
5. Дополнительные функции. Если установить, например, домашний звонок с видео, можно не просто узнать о том, что кто-то стоит за дверью, увидеть его, но и пообщаться, не открывая при этом дверь.

Схема питания составных элементов

Уличный звонок в нынешнее время представлен достаточно сложной конструкцией, и поэтому можно помимо простого оповещения о приходе использовать массу других вспомогательных функций.

Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме.

У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:

• крепежное отверстие;
• регулятор громкости;
• опломбированный винт крепления крышки;
• предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

• выбор и подготовка мест для установки;
• монтаж внешнего модуля;
• монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

• Сам звонок (внешний и внутренний блоки);
• Дюбеля с шурупами, для установки;
• Трансформатор.
• Кнопка.
• Провод — специальный для низковольтных подключений.
• Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
• Дрель-шуруповерт, стриппер для зачистки проводников.
• Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Характеристики современных электрических звонков в квартиру: проводные и беспроводные

Современной усовершенствованной конструкцией является дверной электрический звонок в квартиру или дом. Устройство собирается на базе микросхем. Звонок оснащен встроенным динамиком, который генерирует разнообразные звуковые мелодии. Такое устройство имеет расширенные функциональные возможности. В закрытом состоянии звонок представляет собой пластиковую коробочку, из которой выходят отрезки проводов для подключения или клеммные соединения.

Звонок представлен магнитной системой с контактной группой. В момент подачи напряжения, что происходит в результате нажатия на кнопку, замыкается цепь, что влечет за собой притягивание якоря к сердечнику. На конце подвижного контакта находится молоточек, который ударяет периодически по металлической чаше, инициируя возникновение звуковых волн.

Электрический дверной звонок является самым распространенным вариантом

Дверной электрический звонок может быть проводным или беспроводным. Первый вариант устройства сходен с электромеханическим типом (они имеют одинаковую схему подключения). Однако существуют модели проводных электрических звонков в квартиру, которые будут работать от напряжения 12 В или от автономных источников питания. В первом случае перед подключением устройства необходимо установить понижающий трансформатор. Второй вариант предполагает использование блока питания, входящего в комплект устройства.

Беспроводные звонки для квартир и домов являются более удобными в эксплуатации. Кнопка устройств имеет автономное питание. Для нормальной работы прибора она должна размещаться в зоне передачи сигнала к звонку. Существуют беспроводные модели, которые работают от сети 220 В. Их включают в стационарную розетку, а кнопка работает от батареек. Встречаются варианты, в которых сам звонок функционирует автономно.

Ультрасовременные модели проводных и беспроводных звонков-домофонов в квартиру или дом обладают расширенным функционалом. Они оснащены функциями видеонаблюдения и звукозаписи, которые начинают работать в момент нажатия на кнопку устройства. Модели премиум-класса дополнительно укомплектованы устройствами дистанционного управления, обеспечивающими открытие дверей или ворот. Это самый удобный вариант для частных коттеджей.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

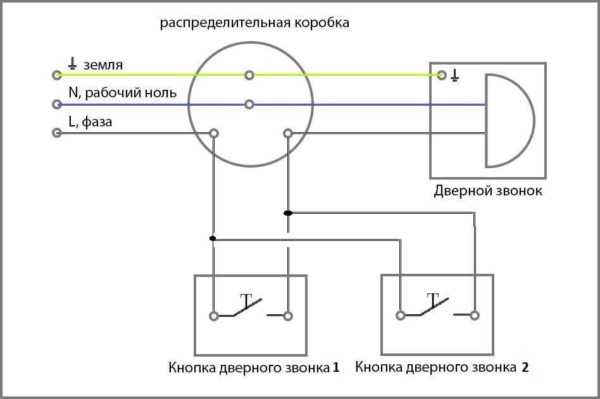

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Установить, подключить или заменить электрический домашний звонок и его кнопку очень просто самостоятельно, не вызывая мастера. Только обязательно перед началом работ отключите автомат или пробки, с которых запитан звонок. И обязательно проверьте отсутствие фазы на всех проводах при помощи индикаторной отвертки по этой инструкции.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

1. Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
2. Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Основные типы дверных звонков

Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

Проводная модель с камерой

Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.

Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

Беспроводная модель

Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.

Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.

Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами. Внутренность радиозвонка

Внутренность радиозвонка

Подключение дверного звонка

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней.

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети.

С задней стороны корпуса расположены:

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

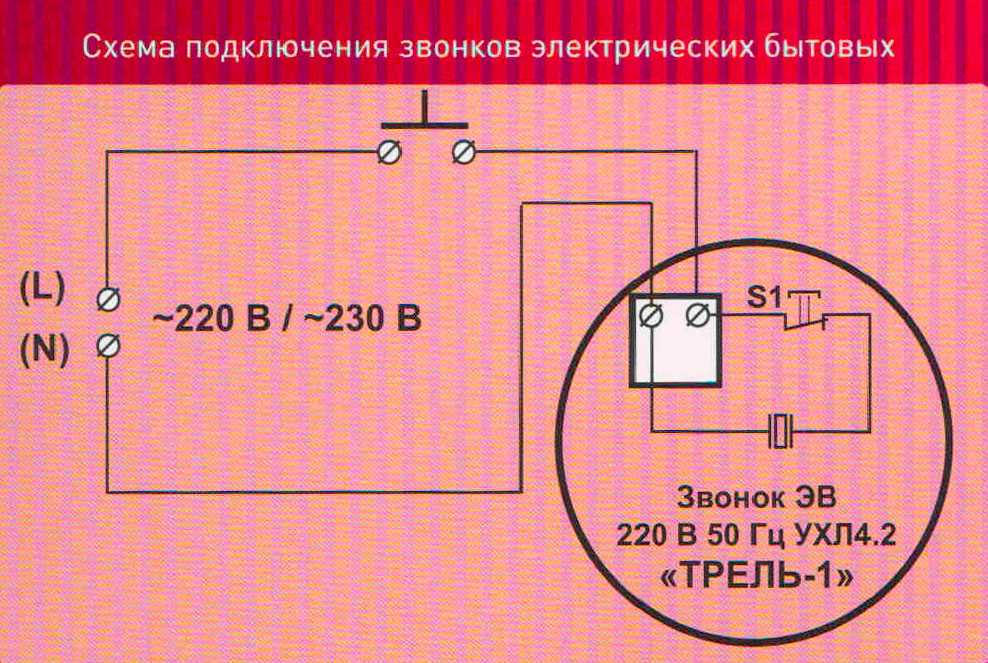

Типовая схема подключения дверного звонка

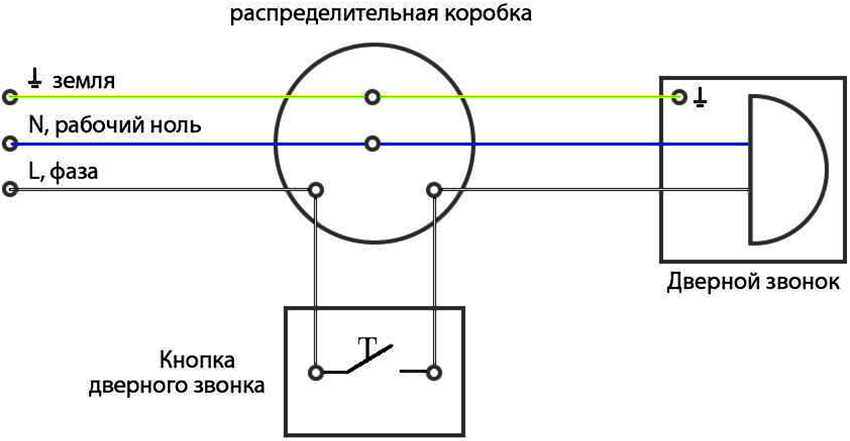

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности.

В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Схемы беспроводного звонка

Радиозвонки отличаются друг от друга набором функций, радиусом действия или источником питания. Схожи они в одном – есть приемник и передатчик сигнала. В качестве источника выступает кнопка, а в качестве приемника устройство с музыкальным чипом, антенной и динамиком. Рассмотрим подробнее, в чем принципиально выражается схема беспроводного дверного звонка.

Примерный вид микросхем передатчика

Как видно на схеме передатчик состоит из генератора высокой частоты, усилителя-преобразователя, трех транзисторов и источника питания. В качестве источника питания используется батарейка на 12 вольт.Частота передачи сигнала на приемник составляет 433 МГц. Антенны как таковой здесь нет. В качестве нее выступают два контура, которые подключены параллельно. Таким образом, нехитрая микросхема позволяет передавать сигнал на 50 метров и более.

Общий вид микросхем приемника

Устройство приемника довольно простое. В его основе – один транзистор. От передатчика сигнал поступает на детектор. Он его принимает и направляет на усилитель. Затем сигнал поступает на звуковой чип. На этом чипе и формируется будущий сигнал, который услышит человек. Также благодаря ему меняют мелодии, выбирают громкость звука и так далее. После того как сигнал попал на чип, он поступает на усилитель звука и далее на динамик.

По такому принципу устроены большинство микросхем передатчика и приемника звонков китайского производства.

Для сравнения рассмотрим схемы китайских проводных дверных звонков. Основное отличие – это наличие антенн и способ передачи сигнала от передатчика к приемнику.

Схема проводного китайского звонка

Установка дверного звонка своими руками

Когда звонок, кнопка и провод куплены – приступаем к монтажу. Давайте рассмотрим пример установки и подключения стандартного дверного звонка.

Для начала с помощью перфоратора или ударной дрели делаем сквозное отверстие в стене, откуда будет выходить кабель из квартиры. Затем с помощью специальной насадки-лопатки делаем штробы, в которые будет уложен кабель подключения дверного звонка.

Когда штробы готовы производим установку кнопки дверного звонка и самого звонка. Для крепления звонка и кнопки, с помощью того же перфоратора или ударной дрели делаем отверстие в стене и вбиваем дюбель, далее с помощью самореза фиксируем дверной звонок и его кнопку к стене.
