Монтаж перемычки над проемом — это критически важный этап возведения стен. Ошибка в расчетах приводит к появлению трещин в кладке уже через несколько месяцев после завершения работ. Стоимость исправления просевшей балки обычно в 3-4 раза превышает затраты на ее правильную установку. Грамотный расчет опоры перемычки позволяет распределить нагрузку равномерно и избежать обрушения конструкции. Разберем все технические нюансы этого процесса.
Что влияет на площадь опоры
Размер опорной части зависит от множества факторов. В первую очередь я смотрю на тип самой перемычки: будет ли она держать вес перекрытия или просто поддержит несколько рядов блоков. Материал стены также играет роль. Газобетон требует иного подхода, чем полнотелый кирпич, из-за разницы в прочности на сжатие. Ширина проема напрямую влияет на изгибающий момент, а высота кладки над балкой определяет общую массу, которая будет давить на опоры.
| Фактор | Влияние на расчет | Риск при игнорировании |
|---|---|---|
| Тип перемычки | Несущая требует большего опирания | Просадка всей конструкции |
| Материал стены | Мягкие материалы (газобетон) увеличивают зону опоры | Разрушение кромок стены |
| Ширина проема | Чем шире проем, тем больше нагрузка на края | Прогиб перемычки в центре |
| Высота кладки | Увеличивает вертикальное давление | Смятие опорного слоя |
| Ожидаемая нагрузка | Учитывает вес мебели, перегородок сверху | Появление трещин по диагонали |
Требования СНиП и ГОСТ
Строительные нормы четко регламентируют минимальные значения. Согласно СП и ГОСТ, глубина опирания не может быть произвольной. Для большинства стандартных условий минимальный порог составляет 120 мм, но в зависимости от материала он может расти. Я всегда сверяюсь с проектной документацией, так как для специфических нагрузок нормы могут быть жестче. Важно помнить, что опирание должно быть равномерным с обеих сторон проема.
| Тип стены / Материал | Мин. глубина опирания (мм) | Рекомендуемая глубина (мм) | Примечание |
|---|---|---|---|
| Кирпичная стена (несущая) | 120 | 250 | Зависит от марки кирпича |
| Газобетон (несущая) | 150 | 300 | Обязателен армопояс |
| Перегородка (ненесущая) | 80 | 120 | Допускается уменьшение |
| Монолитный бетон | 100 | 200 | Высокая адгезия |
| Сборный ж/б (панели) | 120 | 250 | По заводским чертежам |
Как правильно считать глубину опоры
Для точного определения длины опирания используются формулы расчета на смятие. Основная задача — чтобы напряжение в материале стены под перемычкой не превысило его расчетное сопротивление. Здесь важно соотношение H (высота кладки над проемом) и B (ширина проема). Если высота кладки значительна, нагрузка на опорную часть растет пропорционально. Я заметил, что многие новички забывают прибавить к расчетной длине запас на возможную погрешность монтажа.
Один раз я видел, как мастер поставил перемычку с опиранием всего в 10 см для проема в 2 метра в доме из газобетона. Результат был предсказуем: через полгода по углам проема пошли трещины, так как материал просто не выдержал локального давления. Теперь я всегда добавляю 50 мм к минимальной норме для собственного спокойствия.
Нюансы установки несущих балок

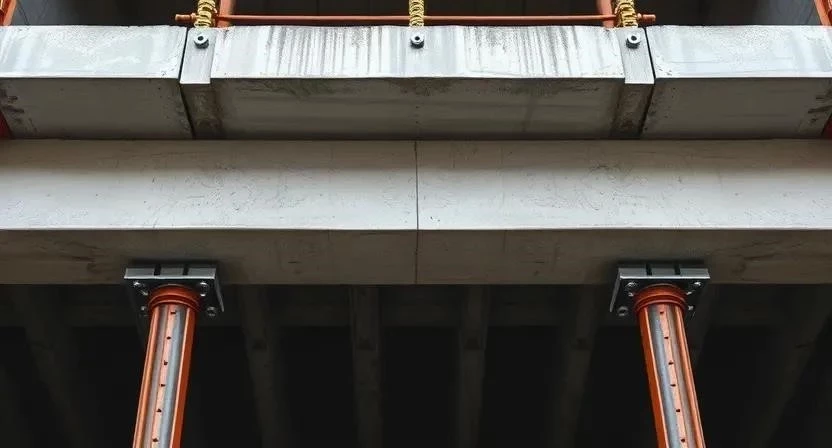

Несущая перемычка воспринимает вес не только стены над собой, но и перекрытий, кровли. К таким конструкциям требования максимальные. Глубина опирания здесь должна быть строго по проекту, часто от 250 мм и выше. Обязательным условием является использование временных подпорок. Бетон или раствор под перемычкой должны набрать прочность, иначе балка просядет под собственным весом еще до того, как начнет работать как единое целое со стеной.
- Подготовка поверхности опирания, очистка от мусора (1 час)
- Установка временных вертикальных подпорок из бруса (30 мин)
- Проверка горизонтального уровня установки (15 мин)
- Нанесение слоя цементно-песчаного раствора толщиной 10-20 мм (20 мин)
- Аккуратная укладка перемычки на раствор (30 мин)
- Выравнивание положения по осям и уровню (15 мин)
- Заполнение зазоров между перемычкой и стеной раствором (1 час)
- Выдержка конструкции до набора прочности бетоном (2-3 дня)
- Демонтаж временных подпорок (15 мин)
- Контрольный осмотр на отсутствие микротрещин через неделю (10 мин)
- Финальная грунтовка поверхности под отделку (1 час)
Монтаж перемычек в перегородках
Ненесущие перемычки работают в гораздо более легком режиме. Они держат только вес блоков над проемом. В перегородках из гипсокартона или тонкого газобетона допустимо уменьшать глубину опирания до 80-100 мм. Однако я не рекомендую опускаться ниже этих значений, так как даже легкая стена может создать изгибающий момент, который приведет к отрыву края перегородки.
| Параметр | Несущая перемычка | Ненесущая перемычка |
|---|---|---|
| Минимальный вылет (опора) | 120-250 мм | 80-120 мм |
| Необходимость подпорок | Обязательно | Желательно |
| Тип армирования | Мощный каркас | Минимальный или без него |
| Раствор под опору | Высокопрочный бетон/ЦПС | Клеи для блоков / ЦПС |
| Риск при ошибке | Обрушение перекрытия | Трещина в отделке |
Разбор реальных кейсов
Рассмотрим два примера. Первый — проем 1.5 м в несущей стене из газобетона D500. При высоте кладки над проемом 50 см и нагрузке от плиты перекрытия, расчетная глубина опирания составила 250 мм. Второй случай — дверной проем 90 см в межкомнатной перегородке. Здесь опирания в 120 мм оказалось более чем достаточно для стабильности конструкции.
| Тип проема | Материал | Ширина (м) | Нагрузка | |
|---|---|---|---|---|
| Окно (несущая) | Газобетон | 1.8 | Высокая | 300 |
| Дверь (несущая) | Кирпич | 0.9 | Средняя | 200 |
| Проем (перегородка) | Газобетон | 1.2 | Низкая | 120 |
| Гаражные ворота | Бетон/Кирпич | 3.0 | Очень высокая | 400 |
| Вентшахта | Кирпич | 0.6 | Низкая | 150 |
Когда я работал с U-блоками для газобетона, я всегда увеличивал зону опирания на 5 см сверх нормы. Это позволяет избежать концентрации напряжений в одном узком месте, особенно если блоки имеют небольшую кривизну.
Типичные промахи строителей
Самая частая ошибка — это попытка сэкономить длину перемычки. Мастера ставят балку так, что она едва держится на краю стены. Второе — полное отсутствие временных подпорок. Я видел, как перемычка провисала прямо в процессе кладки верхних рядов. Также опасно опирать несущий элемент на доборные блоки или декоративные вставки, которые не рассчитаны на сжатие.
- Недостаточная глубина опирания (меньше 120 мм для несущих стен).
- Отсутствие временных опор до застывания раствора.
- Опирание на слабые или пустотелые элементы кладки.
- Игнорирование веса перекрытий при выборе длины балки.
- Использование некачественного раствора с низкой маркой прочности.
Способы усиления конструкции
Чтобы конструкция была вечной, я рекомендую использовать дополнительные меры. Для широких проемов идеально подходит монолитный распределительный пояс. Он объединяет перемычку и стены в единую жесткую раму. Также помогает дополнительное армирование в зоне опирания — установка L-образных анкеров, которые связывают балку с телом стены.
- Перемычка сборная или монолитная (1 шт)
- Цементно-песчаная смесь М150 (расход 5-8 кг/м2)
- Арматура рифленая 12 мм (по проекту)
- Раствор для кладки газобетона (1-2 мешка)
- Грунтовка глубокого проникновения (1 л)
- Брус 100х100 мм для подпорок (2-3 шт)
- Кладочная сетка (для армирования пояса)
- Затирка для швов (1 кг)
- Лазерный уровень (для контроля горизонтали)
- Резиновая киянка (для посадки балки)
- Шпатель зубчатый (для нанесения клея)
- Строительный миксер (для замеса ЦПС)
- Рулетка металлическая (5 м)
- Кисть или валик (для грунтовки)
- Плоскогубцы (для работы с арматурой)
Я считал смету для стандартного проема 1.2 м. Своими руками такая работа обходится примерно в 3000-5000 рублей (материалы). Привлечение мастера добавит к стоимости еще 2000-4000 рублей за установку. Экономия при самостоятельном монтаже невелика, но риск ошибки выше, если нет опыта. Я рекомендую нанимать профи хотя бы для контроля первого проема в доме.
Меры безопасности: При работе с тяжелыми перемычками обязательно используйте защитные перчатки и закрытую обувь. При замешивании сухих смесей надевайте респиратор, чтобы пыль не попадала в легкие. Если перемычка поднимается на высоту более 2 метров, используйте устойчивые строительные леса, а не шаткие стремянки.
FAQ
Можно ли уменьшить глубину опирания, если стена очень прочная?
Не рекомендую. Даже при прочном бетоне существуют нормы распределения нагрузки, которые предотвращают возникновение трещин в примыкающих зонах.
Как рассчитать опору для очень широкого проема (более 3 метров)?
В таких случаях обычная перемычка не подходит. Нужно проектировать монолитную балку с усиленным армированием и опиранием не менее 300-400 мм.
Влияет ли материал стены на глубину опирания?
Да, напрямую. Чем ниже прочность материала на сжатие (например, газобетон против кирпича), тем больше должна быть площадь опоры для распределения давления.
Нужны ли подпорки под ненесущую перемычку?
Желательно. Хотя нагрузка мала, временная опора гарантирует, что балка не сместится при укладке блоков над ней.
Что делать, если перемычка уже установлена с малым опиранием?
Придется усиливать проем: либо устанавливать металлические уголки, либо заливать железобетонный пояс вокруг проема.
Можно ли использовать деревянный брус вместо бетонной перемычки?
Только в ненесущих перегородках и при условии обработки дерева антисептиком. Для несущих стен это недопустимо.
Какое время высыхания раствора под перемычкой считается нормой?
В среднем 3-7 дней до полного набора прочности, но временные подпорки обычно снимают через 2-3 дня.
