Усиление бетонных конструкций углепластиком и П-образными хомутами

Восстановление несущей способности бетонных балок и колонн часто требует применения высокотехнологичных материалов. Усиление конструкций с помощью углепластика позволяет увеличить прочность объекта без значительного увеличения его собственного веса. Стоимость таких работ достаточно высока из-за цены материалов, а процесс монтажа занимает от нескольких дней до двух недель в зависимости от площади. П-образные хомуты при усилении углеволокном обеспечивают надежное поперечное армирование, предотвращая отслоение углеродного холста и повышая сопротивление бетона сдвигу.

Особенности подготовки к работе

Перед началом монтажа я всегда провожу тщательную оценку состояния бетонного основания. Если бетон слишком рыхлый или сильно деградировал, углеволокно просто оторвется вместе с верхним слоем поверхности. Для работы требуются базовые инженерные навыки и строгое соблюдение регламента. Температура воздуха в помещении должна быть в пределах +15…+25 градусов, а влажность не должна превышать 60%, иначе адгезия смолы будет нарушена.

Перечень необходимых материалов

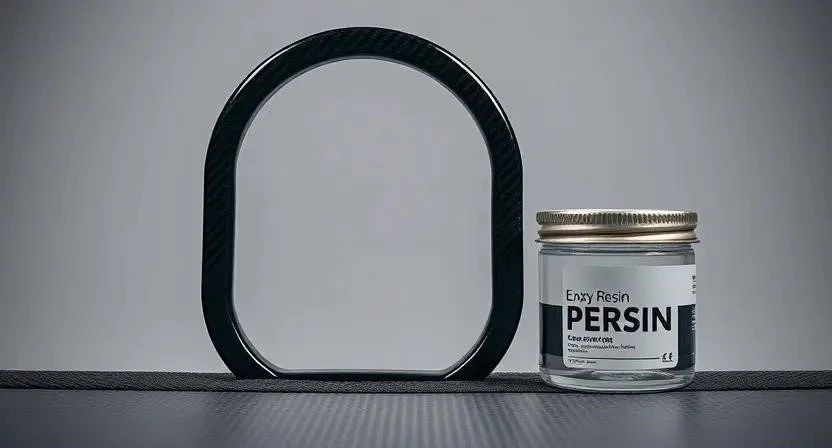

Для качественного усиления используется специализированный набор компонентов. Основу составляет углеродный холст или ленты с высокой прочностью на разрыв. Связующим звеном выступает эпоксидный состав, который переносит нагрузку с бетона на волокно. П-образные хомуты из углепластика фиксируют систему и создают необходимый прижим.

Инструментальный набор

Я рекомендую использовать только профессиональный инструмент, так как точность дозировки смолы критична для прочности. Весы позволяют соблюсти пропорции отвердителя, а миксер гарантирует однородность смеси без пузырьков воздуха. При больших объемах работ выгоднее взять оборудование в аренду, чем покупать дорогостоящую шлифовальную машину.

Организация рабочего пространства

Зона проведения работ должна быть полностью ограждена, чтобы посторонние не задели липкие поверхности. Эпоксидная смола крайне агрессивна и трудносмываема, поэтому я всегда застилаю пол и соседние стены защитной пленкой. В помещении организую принудительную вентиляцию, так как пары отвердителя могут вызвать раздражение слизистых. Весь строительный мусор после шлифовки удаляется строительным пылесосом.

Подготовка бетонного основания

Чистота поверхности определяет долговечность всей конструкции. Сначала я удаляю все масляные пятна и пыль с помощью обезжиривателя. Рыхлые слои бетона сбиваются перфоратором или щеткой. Затем следует шлифовка: я прохожусь по бетону алмазным диском, чтобы открыть поры и создать шероховатость. После этого наносится грунтовка, которая заполняет микротрещины. В конце я проверяю прочность основания, чтобы убедиться, что поверхность не крошится под пальцами.

Технология монтажа по шагам

Процесс установки П-образных хомутов требует последовательности. Я составил график, который помогает не пропустить важные этапы полимеризации.

1. Разметка (30-60 мин). Наношу линии установки хомутов согласно проекту усиления.
2. Подготовка элементов (1 час). Отрезаю углепластиковые ленты для формирования П-образных элементов.
3. Первичный слой смолы (1-2 часа). Наношу эпоксидный состав на подготовленный бетон.
4. Позиционирование (1 час). Прикладываю хомут к конструкции, выравнивая его по разметке.
5. Пропитка волокна (1-2 часа). Тщательно насыщаю углеволокно смолой с помощью кисти.
6. Обмотка и прижим (1 час). Плотно прижимаю хомут к балке, исключая зазоры.
7. Удаление воздуха (30 мин). Прокатываю поверхность специальным валиком, вытесняя пузырьки.
8. Финишный слой (1 час). Покрываю всю конструкцию тонким слоем смолы для защиты.
9. Выдержка (24-48 часов). Оставляю систему до полного застывания эпоксида.
10. Контроль адгезии (30 мин). Простукиваю поверхность, проверяя отсутствие пустот.

Технические тонкости процесса

Смешивание смолы — самый ответственный момент. Я заметил, что даже отклонение в 2-3 грамма отвердителя может привести к тому, что состав либо не застынет, либо станет слишком хрупким. Важно следить за температурой: при сильном холоде смола густеет и плохо пропитывает волокно, а при жаре застывает слишком быстро, не давая времени на удаление пузырьков. Также я всегда проверяю совместимость марки углеволокна и типа смолы, указанную в паспорте производителя.

Типичные ошибки при установке

Новички часто пытаются сэкономить время на подготовке, что приводит к катастрофе. Однажды я столкнулся с тем, что из-за плохой шлифовки хомут просто отклеился через неделю после монтажа. Вот чего стоит избегать:

1. Недостаточная очистка бетона от пыли и масел.
2. Перерасход смолы, создающий слишком толстый, хрупкий слой.
3. Недолив состава, из-за чего волокна остаются сухими и не работают.
4. Оставление воздушных пустот под хомутом, что снижает прочность в разы.
5. Нарушение времени сушки и преждевременная нагрузка на конструкцию.

Расчет затрат на усиление

Стоимость материалов зависит от выбранного сегмента (эконом или премиум). Работа профессиональной бригады стоит дороже, но дает гарантию по СНиП и ГОСТ. Я рассчитал примерную смету для усиления одного погонного метра балки.

Эксплуатация после монтажа

После полного застывания углепластик становится очень прочным, но он боится сильных механических ударов и открытого огня. Я рекомендую защитить хомуты слоем штукатурки или огнезащитного состава. Конструкция готова к полной эксплуатации через 7-14 дней. Периодический осмотр раз в год поможет вовремя заметить возможные трещины в смоле или признаки отслоения.

Альтернативные методы усиления

Углеволокно — не единственный способ спасти здание. В зависимости от бюджета и задачи можно выбрать другие варианты:

• Металлические обоймы: надежно, но очень тяжело и долго монтировать.
• Внешнее преднапряжение: эффективно для больших пролетов, но дорого.
• Традиционное бетонирование: дешево, но сильно увеличивает массу конструкции.
• Стальные пластины на анкерах: высокая прочность, но риск коррозии металла.
• Торкретирование: быстрое восстановление поверхности, но без точечного усиления.
• Композитные профили: современно, но требуют сложного расчета.
• Инъектирование трещин: только для восстановления, не для увеличения нагрузки.
• Установка дополнительных опор: радикальный метод, меняющий планировку.

Ответы на частые вопросы

• Можно ли использовать хомуты без проекта? Нет, это опасно. Только инженер может рассчитать шаг хомутов и толщину волокна.
• Какая максимальная нагрузка выдерживается? Зависит от класса углеволокна и площади приклейки, данные берутся из расчета.
• Как влияет влажность бетона? Высокая влажность препятствует адгезии, смола может «отщелкнуться» от стены.
• Чем заменить эпоксидную смолу? Ничем. Только специализированные составы для углепластика обеспечивают нужную прочность.
• Сколько служит такое усиление? При правильном монтаже и защите — более 50 лет.
• Нужна ли отделка поверх хомутов? Да, для защиты от ультрафиолета, огня и механических повреждений.
• Как проверить качество приклейки? Методом простукивания молотком: глухой звук говорит о наличии пустоты.

Меры безопасности: При работе обязательно используйте респиратор класса FFP2, так как пыль от шлифовки бетона и пары смолы вредны для легких. Работайте в нитриловых перчатках, чтобы избежать химических ожогов кожи. При использовании электроинструмента проверяйте целостность кабелей и используйте УЗО.
