Усиление проемов в несущих стенах металлоконструкциями

При перепланировке квартиры или дома часто возникает необходимость создания нового дверного или оконного проема, а иногда и расширения существующего. Однако, когда речь заходит о несущих стенах, это не просто вопрос дизайна, а сложная инженерная задача, требующая тщательного подхода. Неправильно выполненное усиление проемов металлоконструкциями может привести к серьезным деформациям, появлению опасных трещин в стенах и даже обрушению перекрытий. Подобные работы без должного проекта и исполнения могут обойтись в десятки и сотни тысяч рублей на исправление последствий, не говоря уже о потенциальной угрозе безопасности. Именно поэтому важно строго следовать технологии, чтобы обеспечить надежную защиту конструкции и избежать критических проблем.

Что важно знать перед началом работ

Прежде чем браться за перфоратор и болгарку, нужно четко понимать масштаб задачи. Усиление проема в несущей стене — это не косметический ремонт, а серьезное вмешательство в конструкцию здания. Это требует не только определенных навыков в работе с металлом и строительными смесями, но и обязательного согласования с соответствующими инстанциями. Без проектной документации и технического заключения от организации с допуском СРО начинать работы крайне рискованно и незаконно. Я сам однажды столкнулся с ситуацией, когда знакомый решил прорубить проем без проекта, и ему пришлось не только восстанавливать стену, но и платить огромные штрафы. Поэтому первым делом — проект и согласование! Обычно на подготовку и согласование уходит от нескольких недель до пары месяцев, а само усиление, если все материалы готовы, занимает 1-3 дня в зависимости от сложности и размеров проема. Проводить усиление необходимо ДО полного демонтажа проема, чтобы стена не оставалась без опоры даже на короткое время.

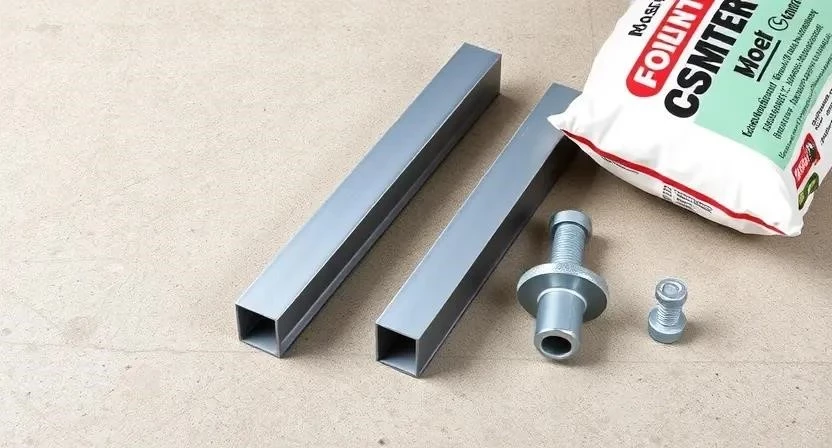

Материалы для надежного каркаса

Для создания крепкого металлического каркаса потребуется ряд специфических материалов. Главные из них — это стальные швеллеры или уголки, которые будут принимать на себя основную нагрузку. Их сечение и толщина подбираются строго по расчету в проектной документации. Помимо этого, понадобятся элементы для соединения и фиксации. Вот что обычно входит в список:

• Стальной швеллер (П-образный профиль) или уголок (Г-образный профиль) – для перемычек и стоек, сечение определяется проектом.
• Металлические пластины толщиной 4-8 мм – для стяжки швеллеров и уголков, а также для усиления углов.
• Анкерные болты или химические анкеры – для надежной фиксации металлоконструкции к стене.
• Цементный раствор марки М200-М300 – для заполнения зазоров и создания плотного контакта с кладкой.
• Грунтовка по металлу (антикоррозийная) – для защиты металла от ржавчины.
• Краска по металлу – для финишной антикоррозийной защиты и эстетики.
• Монтажная пена – для герметизации мелких щелей после заполнения раствором.
• Песок и цемент – если раствор готовится самостоятельно.
• Вода – для замешивания раствора.

Расчет количества материалов всегда индивидуален, но для примера, на проем 900х2100 мм в кирпичной стене толщиной 380 мм, нам может понадобиться:

Примерная стоимость только материалов для такого проема составит около 7000-8000 рублей, без учета доставки. Это бюджетный сегмент, но для надежности лучше не экономить на качестве металла и анкеров.

Необходимые инструменты для работы

Для выполнения работ по усилению проема понадобится серьезный арсенал инструментов, многие из которых специфичны для работы с металлом и бетоном. Некоторые из них можно арендовать, что значительно снизит затраты, если вы не планируете использовать их часто.

• Болгарка (УШМ) с дисками по металлу и камню – для резки швеллеров, уголков и проема.
• Сварочный аппарат (инверторный) с электродами – для соединения металлических элементов.
• Перфоратор с бурами по бетону (диаметром под анкеры) и коронками – для создания отверстий под анкеры и подготовки проема.
• Строительный уровень (длинный, 1-1.5 м) и отвес – для точной вертикальной и горизонтальной установки.
• Рулетка и маркер – для разметки.
• Молоток и зубило – для демонтажа и подгонки.
• Шпатели и мастерок – для работы с цементным раствором.
• Миксер строительный или дрель с насадкой – для замешивания раствора.
• Кисти и валики – для нанесения грунтовки и краски.
• Защитные очки, перчатки, респиратор, сварочная маска – ОБЯЗАТЕЛЬНО для безопасности.

Я всегда стараюсь арендовать сварочный аппарат и мощный перфоратор, если работы разовые. Это экономит бюджет и избавляет от необходимости хранить громоздкое оборудование.

Подготовка рабочего пространства

Перед началом демонтажных и монтажных работ крайне важно правильно подготовить помещение. Это не только вопрос удобства, но и безопасности. Прежде всего, необходимо полностью освободить зону работ от мебели, бытовой техники и любых ценных предметов. Если что-то нельзя вынести, тщательно укройте это плотной пленкой или брезентом. Демонтаж стены и резка металла сопровождаются большим количеством пыли, искр от болгарки и сварки, а также строительного мусора. Пол обязательно застелите толстым картоном или фанерой, поверх которого положите брезент, чтобы защитить его от повреждений и прожогов искрами. Организуйте место для сбора строительного мусора, чтобы он не мешал передвижению и не создавал опасности спотыкания. Обеспечьте хорошую вентиляцию помещения, открыв окна или используя принудительную вытяжку, особенно при работе с химическими составами и сваркой.

Тщательная подготовка поверхности проема

Качество усиления напрямую зависит от того, насколько хорошо подготовлена поверхность проема. Этот этап требует внимания и аккуратности. Сначала нужно полностью очистить проем от старой отделки – штукатурки, обоев, краски. Все, что плохо держится, должно быть удалено до прочного основания. Затем тщательно выровняйте края проема. Если есть сколы, выбоины или другие дефекты в кладке, их необходимо отремонтировать цементным раствором или ремонтной смесью. Обязательно проверьте геометрию проема с помощью строительного уровня и рулетки. Стены должны быть максимально ровными, а углы – прямыми, чтобы металлоконструкции прилегали плотно и без зазоров. Любые неровности приведут к неплотному прилеганию швеллеров или уголков, что снизит несущую способность всей конструкции. После выравнивания и ремонта поверхность проема нужно тщательно загрунтовать. Грунтовка улучшит адгезию цементного раствора к стене и уменьшит пылеобразование, что критично для прочного заполнения зазоров. Помню, как однажды мы спешили и плохо очистили проем от старой краски, в итоге раствор местами отслоился, и пришлось все переделывать. Не повторяйте моих ошибок, лучше потратить лишний час на подготовку, чем потом исправлять последствия.

Пошаговая инструкция по усилению проема

Процесс усиления проема металлоконструкциями — это последовательность четких действий, каждое из которых имеет свои нюансы. Я всегда работаю по строгому плану, чтобы ничего не упустить.

1. Разметка мест установки металлоконструкций (1-2 часа). Используйте рулетку, строительный уровень и маркер, чтобы точно отметить линии будущего проема и места расположения швеллеров/уголков. Убедитесь, что разметка соответствует проектным чертежам.
2. Подготовка опорных частей стены (2-4 часа). Это один из самых ответственных этапов. Необходимо аккуратно выдолбить ниши (штробы) в стене под горизонтальные перемычки (швеллеры) так, чтобы они опирались на несущую стену на 25-30 см с каждой стороны проема. Работать перфоратором и зубилом нужно осторожно, чтобы не повредить кладку сверх меры.
3. Установка вертикальных стоек (усиление боковых сторон) (2-3 часа). Если проектом предусмотрены вертикальные стойки, их устанавливают после горизонтальных перемычек. Они должны быть точно по высоте проема и плотно прилегать к стене.
4. Монтаж верхней перемычки (швеллера) (3-5 часов). Это сердце всей конструкции. Два швеллера (или уголка) заводятся в подготовленные штробы с двух сторон стены и стягиваются между собой металлическими пластинами. Обязательно проверяйте горизонтальность уровнем.
5. Фиксация конструкций анкерами (2-3 часа). После установки всех элементов металлоконструкции, просверлите отверстия под анкерные болты через металл и в стену. Количество и расположение анкеров определяется проектом. Забейте или закрутите анкеры до упора, обеспечивая максимальную фиксацию.
6. Сварка соединений и узлов (2-4 часа). Все металлические элементы – швеллеры, уголки, стяжные пластины, анкерные пластины – должны быть надежно сварены между собой. Сварка обеспечивает монолитность и жесткость каркаса. Не экономьте на электродах и качестве швов.
7. Заполнение зазоров между металлом и стеной цементным раствором (3-6 часов). Это очень важный этап для распределения нагрузки. Все полости и зазоры между металлоконструкцией и стеной тщательно заполняются цементным раствором под давлением. Я использую густой раствор, который буквально забиваю в щели, чтобы не осталось пустот. Это обеспечивает плотное опирание балки и распределение веса.
8. Очистка швов и обработка металла антикоррозийным составом (1-2 часа). После застывания раствора очистите все швы от излишков цемента. Затем всю металлоконструкцию необходимо тщательно загрунтовать антикоррозийной грунтовкой, а затем покрасить. Это защитит металл от ржавчины, особенно в условиях повышенной влажности.
9. Проверка стабильности конструкции (0.5-1 час). После всех работ дайте раствору набрать прочность (минимум 24 часа), затем визуально и механически проверьте конструкцию на отсутствие люфтов, трещин в свежем растворе. Убедитесь, что все элементы прочно закреплены.
10. Финальная затирка и подготовка к отделке (1-2 часа). После полного высыхания раствора (2-3 дня) можно выполнить финишную затирку поверхности, чтобы подготовить проем к дальнейшей отделке – штукатурке, шпаклевке, монтажу дверной коробки.

Общее время на выполнение работ, без учета времени на высыхание раствора и согласование, может составлять 20-30 часов. Я обычно разбиваю это на 2-3 рабочих дня.

Важные технические нюансы

При выполнении работ по усилению проемов есть несколько критически важных моментов, которые отличают профессиональный подход от дилетантского. Во-первых, это требования к температуре и влажности в помещении. Идеальные условия для работы с цементным раствором – температура от +5°C до +25°C и умеренная влажность. При низких температурах раствор будет долго набирать прочность, а при слишком высоких – быстро высыхать и трескаться. Время высыхания цементного раствора до набора достаточной прочности для дальнейших нагрузок составляет минимум 24-48 часов, а полное твердение – 28 суток. До этого момента не рекомендуется давать серьезную статическую нагрузку на новую конструкцию. Еще один аспект – совместимость металлов. Обычно используются стальные швеллеры и уголки, но важно избегать прямого контакта разнородных металлов (например, стали и алюминия) без изоляции, чтобы предотвратить электрохимическую коррозию. И, конечно, правильный подбор сечения швеллера под нагрузку – это основа всего. Только инженерный расчет может определить, какой именно профиль и какой толщины обеспечит необходимую несущую способность для перекрытия, которое будет опираться на усиленный проем.

Распространенные ошибки и их последствия

К сожалению, в таком ответственном деле, как усиление проемов, часто допускаются ошибки, которые могут иметь серьезные последствия. Я видел их множество раз, и всегда предупреждаю своих клиентов:

1. Неправильный расчет нагрузки. Это самая фатальная ошибка. Если сечение швеллера выбрано «на глазок» или расчеты учитывают только вертикальные нагрузки, игнорируя распорные усилия от перекрытий или температурные деформации, конструкция может не выдержать. Последствие – трещины в кладке, прогиб перемычки, деформация перекрытий.
2. Отсутствие зазоров для расширения. Металл имеет свойство расширяться и сжиматься при изменении температуры. Если не оставить минимальные зазоры (1-2 мм) между металлом и стеной, или не использовать эластичные прокладки, это может привести к внутренним напряжениям и разрушению кладки.
3. Плохая фиксация анкеров. Анкеры должны быть надежно закреплены в стене и в металле. Если они установлены неправильно, недостаточно глубоко или их количество недостаточно, металлоконструкция не будет работать как единое целое со стеной. Результат – шатание, прогиб, потеря несущей способности.
4. Игнорирование антикоррозийной обработки. Металл, особенно в условиях повышенной влажности, подвержен коррозии. Если не нанести антикоррозийную грунтовку и краску, со временем металл начнет ржаветь, терять прочность и разрушать окружающую кладку.
5. Некачественное заполнение зазоров цементным раствором. Если раствор забит неплотно, с пустотами, или использован слишком жидкий состав, металл не будет полноценно передавать нагрузку на стену. Это создает точечные нагрузки и зоны перенапряжения, что приводит к появлению трещин вокруг проема.

Исправлять такие ошибки всегда дороже и сложнее, чем сделать правильно с первого раза. Часто приходится демонтировать часть уже установленной конструкции, доделывать штробы, переваривать узлы или заново заполнять зазоры. Это потеря времени, нервов и денег.

Расчет стоимости усиления проема

Стоимость усиления проема складывается из нескольких составляющих: цены на материалы, оплаты работы мастеров и дополнительных расходов. Давайте рассмотрим примерный расчет для проема 900х2100 мм:

Если выполнять все работы самостоятельно, можно сэкономить на оплате труда мастера. Однако это потребует наличия собственного инструмента или его аренды, а также времени и навыков. Сравнение стоимости:

Экономия при самостоятельном выполнении может составить до 23000 рублей, но только при условии, что у вас есть все необходимые навыки и вы уверены в своих силах. В противном случае, лучше довериться профессионалам.

Уход за усиленным проемом после завершения

После того как все работы по усилению проема закончены, и раствор набрал прочность, важно не забывать о дальнейшем мониторинге состояния конструкции. В первые несколько месяцев внимательно осматривайте стену вокруг проема на предмет появления новых микротрещин. Если они появляются, это может быть признаком усадки или неправильного распределения нагрузки, и стоит обратиться к специалистам. Полная эксплуатация проема, то есть установка двери или активное использование, рекомендуется не ранее чем через 28 суток после завершения работ, когда цементный раствор наберет максимальную прочность. Также не забывайте о защитном слое металла. Антикоррозийное покрытие не вечно. В зависимости от условий эксплуатации, его рекомендуется обновлять каждые 5-10 лет, особенно если проем находится во влажном помещении или подвержен температурным перепадам. Это продлит срок службы металлоконструкции и сохранит ее несущую способность.

Альтернативные подходы к усилению

Помимо использования металлоконструкций, существуют и другие методы усиления проемов, хотя они применяются реже или в специфических случаях. Один из таких вариантов – усиление бетонными перемычками. Это может быть монолитная железобетонная перемычка, заливаемая на месте, или сборные ЖБИ-изделия. Такие перемычки обладают высокой прочностью и долговечностью, но их монтаж часто более трудоемок и требует использования опалубки, а также длительного времени на набор прочности бетоном. Еще один, более современный, но пока менее распространенный вариант – использование композитных материалов, например, углепластика. Эти материалы обладают высокой про прочностью при малом весе, но их стоимость значительно выше, а технология монтажа требует специализированных знаний и оборудования. Сравним эти методы:

Как видим, усиление металлоконструкциями остается наиболее сбалансированным по соотношению цены, надежности и сложности выполнения для большинства типовых случаев.

Часто задаваемые вопросы

Нужно ли согласовывать усиление проема в БТИ?

Да, абсолютно! Устройство или расширение проема в несущей стене – это перепланировка, требующая обязательного согласования. Необходимо разработать проектную документацию и получить техническое заключение от организации с допуском СРО, а затем согласовать это в жилищной инспекции. Без согласования это незаконно и может повлечь штрафы, а также требование вернуть стену в первоначальное состояние, что намного дороже.

Можно ли использовать деревянный брус вместо металла для усиления?

Нет, для усиления проемов в несущих стенах категорически нельзя использовать деревянный брус. Дерево не обладает достаточной несущей способностью и жесткостью для восприятия статических нагрузок от перекрытий. Оно подвержено гниению, деформации от влажности и пожароопасно. Только стальные или железобетонные конструкции способны обеспечить необходимую надежность.

Какой толщины должен быть швеллер для усиления проема?

Толщина и сечение швеллера (например, 10У, 12У, 14У) должны быть определены инженером-проектировщиком на основе точного расчета нагрузок, типа стены, этажности здания и размеров проема. Самостоятельно выбирать сечение крайне опасно. Например, для проема 900х2100 мм в кирпичной стене на среднем этаже часто используют швеллер 12У или 14У.

Как понять, что трещина в стене опасна?

Трещины бывают разные. Опасными считаются те, которые расширяются со временем, имеют большую ширину (более 2-3 мм), проходят сквозь всю толщину стены или имеют диагональное направление, особенно вблизи дверных или оконных проемов. Если трещина продолжает расти, это указывает на деформацию конструкции и требует немедленного обследования специалистом.

Как рассчитать количество швеллера для проема?

Нужно ли оставлять зазоры между металлом и стеной?

Да, очень важно. После установки металлоконструкции все зазоры между ней и стеной необходимо максимально плотно заполнить цементным раствором. Это обеспечивает монолитность конструкции и равномерное распределение нагрузки. Без плотного заполнения металл не будет работать совместно со стеной, а вся нагрузка ляжет на отдельные точки, что приведет к разрушению.

Можно ли делать проем в панельном доме?

В панельных домах создание проемов в несущих стенах возможно, но требует еще более тщательного подхода и обязательного согласования. Панельные стены часто являются частью жесткого каркаса здания, и любое вмешательство может нарушить его целостность. Проект усиления для панельного дома будет сложнее и может включать дополнительные элементы, такие как усиление прилегающих участков стен.
