Усиление проемов в несущих стенах стальной обоймой

Перепланировка в квартире или доме часто требует создания новых проемов или расширения существующих. Это не просто вырезание отверстия в стене, а сложный инженерный процесс, особенно если речь идет о несущих конструкциях. Неправильное усиление может привести к серьезным деформациям, трещинам и даже обрушению здания, что делает вопрос безопасности первостепенным. Стоимость работ по усилению проема стальной обоймой в несущей стене может начинаться от 30 000 — 50 000 рублей за один проем, а выполнение всех работ занимает от нескольких дней до недели, включая подготовительные этапы. Стальная обойма для проемов является одним из самых надежных и распространенных решений, обеспечивающих долговечность и безопасность конструкции.

О технологии

Создание нового проема в несущей стене или расширение существующего всегда сопряжено с риском нарушения целостности здания. Стальная обойма — это конструкция, состоящая из металлических профилей (швеллеров, уголков, двутавров), которые монтируются по периметру проема. Принцип ее работы заключается в перераспределении нагрузки от вышележащих конструкций. Вместо того чтобы опираться на вырезанный участок стены, нагрузка передается на новую металлическую раму, которая, в свою очередь, равномерно распределяет ее на оставшиеся части стены по бокам проема и на фундамент. Исторически подобные методы усиления применялись в строительстве еще в XIX веке, когда для укрепления кирпичных арок и проемов использовали чугунные или стальные балки. С развитием металлургии и сварочных технологий стальные обоймы стали универсальным и высокоэффективным решением для современных зданий.

Виды и разновидности

Стальные обоймы классифицируются по нескольким параметрам, включая форму и тип используемого металлического профиля. По форме различают плоские и объемные обоймы. Плоские обоймы обычно представляют собой два швеллера или уголка, расположенные по обе стороны стены и стянутые сквозными шпильками. Объемные обоймы, в свою очередь, могут быть выполнены в виде замкнутого контура из четырех элементов (двух швеллеров и двух уголков, соединенных между собой) или более сложной пространственной конструкции, которая полностью охватывает торец проема. Типы используемого металла зависят от проектных требований и расчетных нагрузок. Чаще всего применяют углеродистые стали обыкновенного качества (Ст3сп, Ст3пс) или низколегированные стали (09Г2С) для более высоких нагрузок и работы в условиях пониженных температур.

Различные виды профилей обеспечивают разную несущую способность и удобство монтажа:

• Швеллер: П-образный профиль, часто используется в паре (по одному с каждой стороны стены) для формирования перемычки и стоек. Отлично работает на изгиб и сжатие.
• Уголок: Г-образный профиль, применяется для обвязки проема, особенно если нужно сохранить минимальную толщину конструкции. Часто используется в комбинации со швеллерами для создания замкнутого контура.
• Двутавр: Н-образный профиль, обладает высокой жесткостью и несущей способностью, но более громоздкий. Применяется для усиления проемов с очень большими нагрузками или в широких проемах.
• Стальная полоса/лист: Используется для усиления слабых мест, создания дополнительных связей или для зачеканки зазоров.

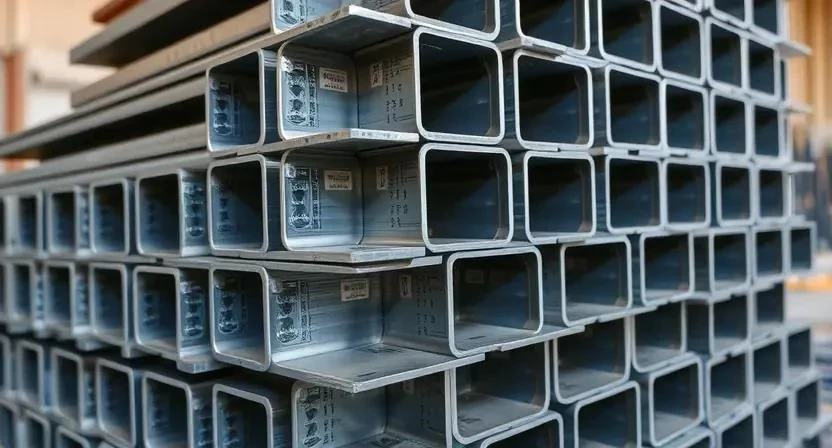

• Труба профильная: Реже используется для обойм, но может применяться в качестве стоек или элементов ферм при очень больших пролетах.
• Армирующая сетка: Для усиления зачеканочного раствора.

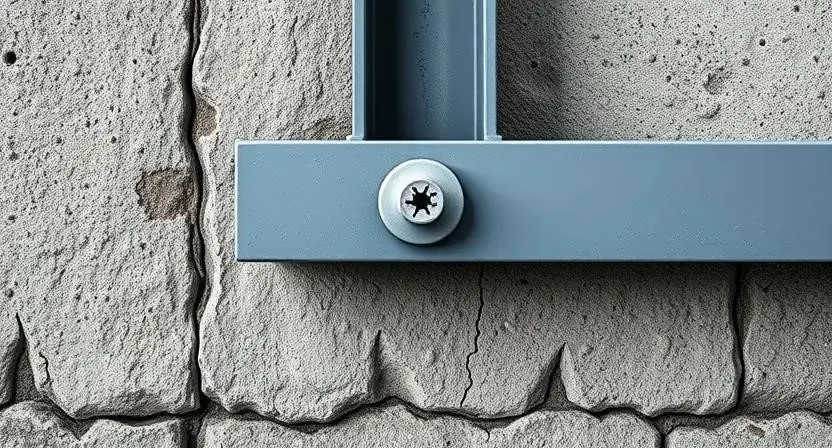

• Анкерные болты/шпильки: Для крепления элементов обоймы к стене и между собой.
• Электроды: Для сварочных работ.

Таблица видов профилей и их назначение:

Технические характеристики

При выборе материалов для усиления проемов стальной обоймой крайне важно учитывать технические характеристики используемой стали и профилей. От этого напрямую зависит несущая способность всей конструкции и долговечность усиления. В России чаще всего применяют сталь марок Ст3сп5, Ст3пс5 по ГОСТ 380-2005 или низколегированную сталь 09Г2С по ГОСТ 19281-2014, если требуется повышенная прочность или работа в условиях низких температур.

Ключевые параметры, на которые стоит обратить внимание:

• Марка стали: Определяет предел текучести и временное сопротивление разрыву. Например, для Ст3сп5 предел текучести составляет 245 МПа, а для 09Г2С — 345 МПа, что значительно влияет на несущую способность.
• Толщина стенок швеллера/уголка: Чем толще стенка, тем выше жесткость и прочность профиля. Например, швеллер 12П имеет толщину стенки 4.8 мм, а швеллер 20П — 5.2 мм.
• Момент сопротивления (W) и момент инерции (I): Эти параметры указываются в сортаменте металлопроката и критически важны для расчета прочности на изгиб и устойчивости. Чем больше W и I, тем лучше профиль сопротивляется деформациям.
• Прочность на сжатие и изгиб: Расчетные сопротивления стали при сжатии и изгибе (Ry и Rz) берутся из СНиП или СП «Стальные конструкции» и используются при проектировании.
• Класс огнестойкости: Металлические конструкции теряют несущую способность при высоких температурах. Если требуется повышенная огнестойкость, стальную обойму необходимо покрывать огнезащитными составами или облицовывать несгораемыми материалами.
• Антикоррозийная защита: Сталь подвержена коррозии. Все элементы обоймы должны быть загрунтованы и окрашены антикоррозийными составами.
• Свариваемость: Важный параметр, особенно для низколегированных сталей, которые могут требовать специального режима сварки.
• Плотность: Стандартная плотность стали составляет около 7850 кг/м³, что влияет на общий вес конструкции.

Таблица технических параметров стали (пример для Ст3сп5 и 09Г2С):

Область применения

Стальная обойма является универсальным решением для усиления проемов в различных типах стен, но особенно она востребована при работе с несущими конструкциями. Это могут быть кирпичные, бетонные (в том числе монолитные и панельные), а также стены из газобетонных или пенобетонных блоков. В кирпичных стенах стальная обойма эффективно распределяет точечную нагрузку от перемычки на большую площадь, предотвращая образование трещин. В бетонных стенах она позволяет создать жесткий каркас, который компенсирует снижение несущей способности после вырезки проема.

Ограничения по высоте проема обычно связаны не с самой обоймой, а с общими строительными нормами и правилами, а также с проектными расчетами. В большинстве случаев, если проем не превышает 2-2.5 метра в ширину и 2.5 метра в высоту, стальная обойма подходит идеально. Для более широких или высоких проемов может потребоваться более сложная конструкция с дополнительными стойками или фермами.

Стальная обойма отлично совместима с другими методами усиления. Например, если проем вырезается в старой кирпичной кладке, перед установкой обоймы может потребоваться инъектирование раствора для укрепления самой кладки. Также, после монтажа обоймы, часто применяется зачеканка зазоров цементно-песчаным раствором с добавлением расширяющихся компонентов, что обеспечивает монолитность конструкции и лучшую передачу нагрузки. Мы часто используем стальные обоймы в сочетании с дополнительными закладными деталями, чтобы в дальнейшем крепить к ним дверные коробки или элементы отделки.

Технология монтажа

Монтаж стальной обоймы – это ответственный процесс, требующий точности и соблюдения технологии. Я всегда подчеркиваю, что без проекта и профессионального подхода тут не обойтись.

Вот пошаговая инструкция, как мы обычно это делаем:

1. Подготовка помещения и расстановка временных опор (2-4 часа): Прежде чем приступать к резке, необходимо тщательно подготовить помещение. Уберите мебель, накройте пол и другие поверхности защитной пленкой. Самое главное — установить временные опорные стойки (домкраты или деревянные брусья) под перекрытием над будущим проемом. Это нужно для того, чтобы снять нагрузку с участка стены, который будет вырезаться, и предотвратить прогиб перекрытия. Я обычно ставлю их с шагом 50-70 см.
2. Разметка проема (1 час): С помощью уровня, рулетки и карандаша аккуратно перенесите размеры проема со строительного проекта на стену. Проверьте горизонтальность и вертикальность линий.
3. Резка проема (4-8 часов, зависит от материала стены): Это самый шумный и пыльный этап. Резка выполняется алмазным инструментом (стенорезной машиной или болгаркой с алмазным диском). Важно резать строго по разметке, избегая повреждения соседних участков. Если стена толстая, режут с двух сторон навстречу друг другу. Мой опыт показывает, что лучше делать это поэтапно: сначала вырезать верхнюю часть (перемычку), затем боковые стойки.
4. Подготовка поверхности проема (1-2 часа): После вырезки очистите все поверхности от пыли, крошки и рыхлых частиц. При необходимости выровняйте неровности. Прогрунтуйте бетон или кирпич глубокопроникающей грунтовкой для улучшения адгезии.
5. Установка горизонтальной перемычки (2-3 часа): Поднимите и установите верхний элемент обоймы (обычно швеллер или двутавр) в подготовленный проем. Он должен плотно прилегать к перекрытию. Если есть зазоры, их временно заполняют деревянными клиньями.
6. Установка вертикальных стоек (3-5 часов): Установите вертикальные элементы обоймы (швеллеры или уголки) по бокам проема, опирая их на основание и плотно прижимая к стене. Стойки должны быть строго вертикальными.
7. Сварка элементов (4-6 часов): Сварите все элементы обоймы между собой. Это могут быть угловые соединения между перемычкой и стойками, а также соединение двух швеллеров, расположенных по разные стороны стены, через сквозные отверстия с помощью стальных пластин или шпилек. Важно обеспечить качественные сварные швы по всему периметру контакта.
8. Зачеканка зазоров (2-4 часа): Зазоры между стальной обоймой и стеной, а также между элементами обоймы, заполняют высокопрочным цементно-песчаным раствором марки не ниже М200 с добавлением расширяющихся присадок (например, цемент М500 с песком 1:3 и пластификатором). Это обеспечивает плотное прилегание и передачу нагрузки. Я всегда использую жесткий раствор и забиваю его молотком или кувалдой, чтобы исключить пустоты.
9. Антикоррозийная защита и грунтовка (2-3 часа): После зачеканки и высыхания раствора все металлические поверхности обоймы необходимо тщательно очистить, обезжирить, загрунтовать антикоррозийной грунтовкой (например, ГФ-021) в два слоя и покрасить. Это защитит металл от ржавчины и продлит срок службы конструкции.
10. Демонтаж временных опор (через 7-14 дней): Удалять временные опоры можно только после полного набора прочности зачеканочным раствором. Обычно это занимает от 7 до 14 дней, в зависимости от температуры и влажности в помещении. Спешка на этом этапе – одна из частых ошибок новичков.

Нюансы технологии:

• Температура и влажность: Оптимальная температура для работы с растворами +15…+25°C, влажность не более 70%. При низких температурах набор прочности замедляется.
• Время высыхания: Раствор для зачеканки набирает начальную прочность за 3-7 дней, полную – за 28 дней. Демонтаж временных опор строго после набора не менее 70% прочности.
• Частые ошибки новичков: Отсутствие проекта, некачественная разметка, несоблюдение технологии сварки, недостаточная зачеканка зазоров, ранний демонтаж временных опор, отсутствие антикоррозийной защиты.

Пример из личного опыта: Однажды мы делали проем в старом кирпичном доме. Заказчик очень торопился и хотел убрать временные опоры уже через 3 дня. Я объяснил, что это критически важно для безопасности и что раствор еще не набрал прочность. Пришлось настоять, и он согласился подождать. В итоге, когда мы демонтировали опоры через 10 дней, проем стоял как влитой, без малейших деформаций. Если бы мы поторопились, могли бы пойти трещины по стене.

Таблица этапов и времени:

Расход и расчет

Правильный расчет материалов – залог успешного и экономичного усиления проема. Нам нужно точно знать, сколько швеллера, уголка, анкеров и раствора потребуется.

Как рассчитать длину швеллера и количество анкеров:

Длина швеллера для перемычки обычно равна ширине проема плюс два опорных участка (по 20-30 см с каждой стороны) на несущую стену. Например, для проема шириной 90 см, перемычка будет 90 + 2*25 = 140 см. Вертикальные стойки рассчитываются как высота проема. Если обойма состоит из двух швеллеров (по одному с каждой стороны стены) и двух уголков (для обвязки торца), то общая длина профилей будет суммой всех элементов.

Количество анкеров или сквозных шпилек зависит от длины и высоты проема. Обычно их устанавливают с шагом 50-70 см. Для перемычки длиной 140 см потребуется 2-3 шпильки. Для каждой вертикальной стойки высотой 220 см – 3-4 шпильки. Плюс, если обойма объемная, нужны дополнительные анкеры для крепления уголков к швеллерам.

Формула расчета нагрузки:

Расчет нагрузки – это задача для инженера-проектировщика. Он учитывает вес вышележащих перекрытий, стен, кровли, снеговую нагрузку, временные нагрузки (мебель, люди). Формула очень сложна и включает в себя множество коэффициентов. Упрощенно, инженер определяет площадь сбора нагрузки над проемом и умножает ее на удельный вес материалов и нормативные нагрузки. Например, для кирпичной стены толщиной 51 см и плиты перекрытия, нагрузка может достигать 5-10 тонн на погонный метр проема. Именно на основе этих расчетов подбирается сечение стальных профилей.

Таблица расчета расхода материалов (пример для проема 90х220 см, двойной швеллер 12П, уголок 63х5):

Выбор материалов

Правильный выбор материалов для стальной обоймы — это не только вопрос прочности, но и долговечности всей конструкции. Я всегда рекомендую не экономить на металле, ведь это основа безопасности.

Рекомендации по выбору профиля:

• Швеллер: Идеально подходит для перемычек и вертикальных стоек. Выбирайте швеллер с параллельными гранями полок (П), он более удобен в монтаже и обеспечивает лучшую передачу нагрузки. Номер швеллера (например, 12П, 16П, 20П) выбирается строго по проекту, исходя из расчетных нагрузок.
• Уголок: Часто используется для обвязки проема, особенно если нужно создать замкнутый контур. Уголки могут быть равнополочными или неравнополочными. Для усиления обычно берут равнополочные, например, 63х5 или 75х6.
• Двутавр: Применяется реже, только для очень широких проемов или при экстремальных нагрузках. Он значительно тяжелее и сложнее в монтаже, но обладает максимальной несущей способностью.

Требования к качеству металла:

• Отсутствие дефектов: Профиль должен быть ровным, без вмятин, изгибов, глубоких царапин или следов коррозии. Даже небольшая деформация может снизить несущую способность.
• Марка стали: Убедитесь, что приобретаемый металл соответствует марке, указанной в проекте (например, Ст3сп5 или 09Г2С). Требуйте сертификаты качества у поставщика.
• Размеры: Проверьте соответствие фактических размеров (высота, ширина, толщина стенки) сортаменту. Недобросовестные поставщики могут продавать «недомер».
• Антикоррозийная обработка: Желательно, чтобы металл был уже загрунтован на производстве, но если нет, обязательно сделайте это самостоятельно перед монтажом.

Пример из личного опыта: Однажды на объекте привезли швеллер, который был немного изогнут. Заказчик хотел его использовать, мол, «выправим на месте». Я категорически отказался. Объяснил, что даже незначительный изгиб создает внутренние напряжения и снижает прочность. Пришлось ждать новую партию, но зато я был уверен в надежности конструкции.

Плюсы и минусы

Усиление проемов стальной обоймой — это проверенный и эффективный метод, но, как и любая технология, он имеет свои преимущества и недостатки.

Преимущества стальной обоймы:

1. Высокая надежность и несущая способность: Сталь обладает отличными прочностными характеристиками, что позволяет выдерживать значительные нагрузки.
2. Долговечность: При правильной антикоррозийной обработке стальная обойма прослужит десятилетиями, не требуя ремонта.
3. Относительная компактность: По сравнению с железобетонными балками, стальные профили занимают меньше места при аналогичной несущей способности.
4. Скорость монтажа: Основные сварочные работы и установка профилей занимают меньше времени, чем заливка бетона и ожидание его набора прочности.
5. Универсальность: Подходит для усиления проемов в стенах из различных материалов (кирпич, бетон, блоки).
6. Прогнозируемость результата: При наличии проекта и соблюдении технологии, результат всегда предсказуем и соответствует расчетным параметрам.
7. Возможность демонтажа: В случае необходимости, стальную обойму можно демонтировать (хотя это очень редкая ситуация).

Недостатки стальной обоймы:

1. Высокая стоимость: Материалы (металл) и работы (сварка, резка) могут быть довольно дорогими.
2. Сложность монтажа: Требует высокой квалификации рабочих, наличия сварочного оборудования и алмазного инструмента.
3. Шум и пыль при монтаже: Резка проема и сварочные работы создают значительный дискомфорт для соседей и требуют тщательной защиты помещения.
4. Подверженность коррозии: Без качественной антикоррозийной защиты сталь ржавеет, что снижает ее несущую способность.
5. Потребность в огнезащите: При высоких температурах (пожар) сталь теряет прочность, поэтому может потребоваться дополнительная огнезащита.
6. Теплопроводность: Металл является хорошим проводником тепла, что может создавать «мостики холода», если обойма не утеплена.
7. Необходимость согласования: Любое изменение несущих конструкций требует обязательного проекта и согласования в соответствующих инстанциях.

Сравнение с аналогами

На рынке существует несколько альтернативных методов усиления проемов, каждый из которых имеет свои особенности. Рассмотрим стальную обойму в сравнении с железобетонным усилением и углеволокном.

Железобетонное усиление: Это классический метод, при котором формируется опалубка и заливается армированный бетон.

• Плюсы: Высокая прочность, долговечность, хорошая огнестойкость, отсутствие «мостиков холода».
• Минусы: Длительный процесс (набор прочности бетона до 28 дней), большой вес конструкции, необходимость в опалубке, грязь и мокрые процессы, трудно демонтировать.

Усиление углеволокном (композитными материалами): Относительно новая технология, при которой на поверхность стены наклеиваются высокопрочные углеродные ленты или сетки.

• Плюсы: Легкий вес, высокая прочность, скорость монтажа (без мокрых процессов), минимальное увеличение толщины стены, отсутствие коррозии.
• Минусы: Очень высокая стоимость материалов, требует специфических знаний и оборудования, ограниченная область применения (чаще для усиления существующих элементов, а не для создания новых проемов), низкая огнестойкость.

Таблица сравнения методов усиления:

Цена и стоимость

Стоимость усиления проема стальной обоймой складывается из нескольких ключевых факторов: цены материалов, стоимости работ и дополнительных расходов. Я всегда стараюсь дать клиентам максимально прозрачную смету.

Факторы, влияющие на цену:

• Размеры проема: Чем больше проем, тем больше металла потребуется и тем сложнее будет резка и монтаж.
• Тип стены: Резка бетона дороже и сложнее, чем резка кирпича или газоблоков.
• Тип и марка стали: Низколегированные стали (09Г2С) дороже обычных (Ст3сп5).
• Сложность конструкции обоймы: Объемные обоймы с большим количеством сварных соединений дороже плоских.
• Доступность объекта: Работа на верхних этажах без грузового лифта, стесненные условия увеличивают трудозатраты.
• Необходимость согласования: Разработка проекта и его согласование – это отдельная статья расходов, которая может составлять от 20 000 до 100 000 рублей и выше.
• Регион: Цены на материалы и работы сильно варьируются в зависимости от региона.

Пример расчета стоимости (ориентировочно для проема 90х220 см в бетонной стене):

Экономия своими руками:

Если выполнять работы самостоятельно (при наличии опыта и инструмента), можно сэкономить на стоимости работ мастера, что составляет примерно 50-70% от общей сметы. Однако я настоятельно не рекомендую браться за усиление несущих стен без соответствующего опыта и, главное, без проекта. Цена ошибки слишком высока. В моем опыте был случай, когда человек решил сэкономить и сам вырезал проем без опор, в итоге пошли трещины по всей стене, и пришлось вызывать аварийную бригаду, а ремонт обошелся в несколько раз дороже.

Где заказать расчет:

Расчет усиления проема всегда должен выполняться специализированными проектными организациями, имеющими допуск СРО. Они сделают необходимые инженерные расчеты, подготовят проект перепланировки и помогут с его согласованием.

Отзывы

Опыт инженеров и владельцев квартир подтверждает, что усиление проемов стальной обоймой — это надежное и проверенное решение.

Инженер-конструктор Сергей Петров: «Мы регулярно проектируем усиления проемов в несущих стенах, и стальная обойма — это наш основной инструмент. Она позволяет добиться высокой жесткости и несущей способности при относительно небольших габаритах. Главное — это точность расчетов, качественный металл и безупречная сварка. Недавно мы завершили проект в сталинском доме, где требовалось расширить проем до 1,5 метра. Благодаря грамотно спроектированной обойме из швеллеров и уголков, конструкция выдерживает нагрузку без проблем уже несколько лет.»

Владелец квартиры Анна Иванова: «Когда мы решили объединить кухню с гостиной, встал вопрос о проеме в несущей стене. Сначала было страшно, но после консультации с инженером и строителями, которые показали проект стальной обоймы, мы успокоились. Работы были шумные и пыльные, но бригада все сделала аккуратно. Сейчас у нас просторный проем, и я уверена в безопасности. Единственное, что могу посоветовать — не экономьте на проекте и выбирайте проверенных мастеров.»

Опыт строительной бригады «МастерСтрой»: «Мы монтируем стальные обоймы уже более 15 лет. За это время не было ни одного случая деформации или разрушения, если все делалось по проекту. Наш лайфхак: всегда тщательно зачищайте и обезжиривайте металл перед грунтовкой, а раствор для зачеканки используйте с минимальным количеством воды и уплотняйте его вибратором или молотком. Это обеспечивает максимальную адгезию и прочность. И, конечно, никогда не торопитесь убирать временные опоры!»

FAQ

Раздел вопросов и ответов поможет прояснить наиболее частые моменты, которые волнуют заказчиков.

1. Нужно ли согласовывать усиление проема стальной обоймой в БТИ?
Да, безусловно. Любое изменение несущих конструкций, включая создание или расширение проемов, требует обязательного согласования в жилищной инспекции (через МФЦ или БТИ). Для этого необходим проект усиления, разработанный лицензированной организацией.

2. Сколько времени занимает весь процесс от проекта до сдачи?

3. Можно ли сделать проем без временных опор?
Категорически нет. Временные опоры обязательны для снятия нагрузки с участка стены, который будет вырезаться. Это предотвращает обрушение или деформацию перекрытий во время работ. Несоблюдение этого правила — прямая угроза безопасности.

4. Какой раствор лучше использовать для зачеканки зазоров?
Для зачеканки используется высокопрочный цементно-песчаный раствор марки не ниже М200 (лучше М300) с добавлением расширяющихся пластификаторов. Это обеспечивает плотное заполнение всех пустот и максимальную передачу нагрузки от стены на металлическую обойму.

5. Обязательна ли антикоррозийная защита металла?
Да, обязательна. Сталь подвержена коррозии, особенно во влажных условиях. Без качественной грунтовки и покраски обойма начнет ржаветь, что со временем приведет к снижению ее несущей способности и разрушению. Это критически важный этап.

6. Что делать, если во время резки проема появились трещины?
Немедленно прекратить работы, установить дополнительные временные опоры и вызвать инженера-проектировщика для оценки ситуации. Трещины могут указывать на неправильно выполненный расчет или нарушение технологии.

7. Можно ли усилить проем самостоятельно, без привлечения специалистов?
Я бы не рекомендовал. Усиление несущих стен — это сложный инженерный процесс, который требует специальных знаний, опыта, профессионального инструмента и, самое главное, проекта. Ошибки могут привести к необратимым и опасным последствиям для всего здания.

8. Какие меры безопасности нужно соблюдать при монтаже?
Обязательно используйте индивидуальные средства защиты: защитные очки, респиратор, перчатки, наушники. При сварочных работах — сварочную маску и огнеупорную одежду. Обеспечьте хорошее проветривание. Соблюдайте электробезопасность при работе с электроинструментом. При работе на высоте используйте устойчивые леса или подмости.

9. Как долго сохнет зачеканочный раствор?
Начальный набор прочности происходит в течение 3-7 дней. Полный набор прочности, когда можно демонтировать временные опоры, занимает 7-14 дней, в зависимости от марки цемента, температуры и влажности. Полная проектная прочность достигается через 28 дней.

10. Можно ли использовать для усиления только уголки, без швеллеров?
В большинстве случаев нет. Уголки имеют меньший момент инерции и сопротивления по сравнению со швеллерами и двутаврами. Их несущая способность ниже. Уголки чаще используются для обвязки или в комбинации со швеллерами, но редко как самостоятельный несущий элемент для проемов в несущих стенах.
