Усиление проемов в производственных зданиях и цехах

Организация новых проходов в капитальных стенах цехов требует обязательного укрепления конструкции из-за колоссальных нагрузок от перекрытий и работающих станков. Работа по усиление проемов в производственных зданиях относится к категории повышенной сложности, где малейшая ошибка ведет к обрушению. Стоимость таких работ начинается от 60 000 рублей за стандартный проем, а на реализацию всей технологической цепочки уходит от 5 до 10 рабочих дней. Правильный подход к монтажу металлоконструкций гарантирует сохранение несущей способности всего промышленного объекта.

Важные нюансы перед началом работ

Я всегда начинаю процесс с тщательного изучения проектной документации. Без утвержденного проекта усиления и результатов технической экспертизы здания приступать к демонтажу в промзонах категорически запрещено. Сложность задачи заключается в том, что усиление несущих стен в цеху часто проводится без остановки производства, что требует от монтажников особых навыков. Я заранее согласовываю график работ с технадзором, чтобы каждый скрытый этап был принят вовремя. Сроки выполнения напрямую зависят от толщины стен и выбранного типа металлопроката. Квалификация сварщиков должна быть подтверждена допусками для работы с ответственными конструкциями.

Выбор необходимых материалов

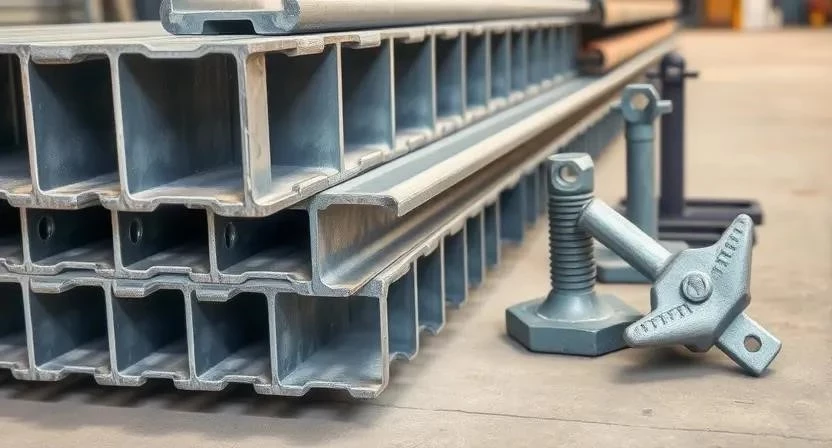

Для создания надежного каркаса я закупаю только сертифицированный металлопрокат. Основу конструкции составляют стальные профили, способные выдержать расчетное давление. Важно учитывать марку стали — обычно это Ст3сп или 09Г2С для регионов с низкими температурами. Материалы для усиления проемов должны храниться в сухом месте, чтобы избежать коррозии до начала монтажа.

• Стальной швеллер (П-образный профиль) для создания верхней перемычки.
• Равнополочный уголок для обрамления углов проема.
• Двутавровые балки для перекрытия широких пролетов.
• Резьбовые шпильки и анкерные болты диаметром не менее 16 мм.
• Сварочные электроды типа Э42 или Э46.
• Грунтовка ГФ-021 для защиты металла от ржавчины.
• Антикоррозийная краска для финишного покрытия.
• Бетонная смесь М300 для зачеканки пустот и устройства подушек.
• Химические анкеры для надежной фиксации в старом бетоне.

Таблица 1. Основные материалы и их характеристики

Комплектация инструментами

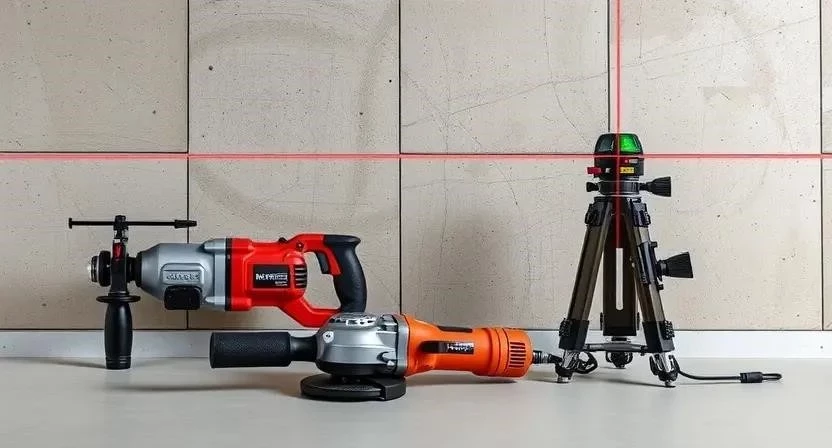

Для качественного выполнения технологии усиления проемов я использую профессиональное оборудование. Обычного бытового перфоратора в цеху будет недостаточно. Я рекомендую брать инструмент в аренду, если нет собственного парка тяжелой техники, так как покупка окупится нескоро.

• Сварочный инвертор с силой тока от 200А.
• Мощная углошлифовальная машина (болгарка) под диск 230 мм.
• Перфоратор системы SDS-Max для бурения глубоких отверстий под анкеры.
• Лазерный нивелир для точной разметки осей.
• Гидравлические домкраты грузоподъемностью от 10 тонн для временных опор.
• Динамометрический ключ для контроля затяжки болтовых соединений.
• Индивидуальные средства защиты: маска сварщика, респиратор, виброзащитные перчатки.

Таблица 2. Перечень инструментов для монтажа

Подготовка производственной зоны

Я начинаю с того, что полностью освобождаю пространство вокруг места работ в радиусе 5 метров. Всё производственное оборудование, которое невозможно вывезти, я накрываю негорючим брезентом или плотной пленкой в несколько слоев. Устройство проемов в капитальных стенах связано с выделением огромного количества пыли и искр. Я организую принудительную вентиляцию, так как при сварке выделяются токсичные газы, которые в закрытом цеху быстро достигают опасной концентрации. Весь строительный мусор я упаковываю в мешки сразу, не допуская загромождения путей эвакуации.

Обработка рабочих поверхностей

Стену необходимо очистить от старой штукатурки, краски или плитки до самого основания. Я провожу разметку будущего проема, используя лазерный осепостроитель, чтобы монтаж металлического усиления прошел идеально ровно. Проверяю стены на наличие скрытых коммуникаций — кабелей или труб. Если обнаруживаю пустоты в кирпичной кладке, я их предварительно инъектирую цементным составом. Поверхность бетона в местах примыкания металла я тщательно грунтую для улучшения адгезии зачеканочного раствора.

Пошаговая технология исполнения

Соблюдение последовательности действий — залог безопасности. Я подготовил подробный алгоритм, по которому работаю сам.

1. Разработка и утверждение проекта усиления. Инженер проводит расчет усиления проема, определяя сечение металла и шаг анкеровки. (Время: 3-5 дней).
2. Установка временных поддерживающих опор. Я использую телескопические стойки или брус, чтобы снять нагрузку с перекрытия. (Время: 4 часа).
3. Монтаж верхнего перемычного элемента. В стене прорезается штроба, куда заводится стальной швеллер или двутавр. (Время: 6 часов).
4. Устройство опорных подушек. Под концы перемычки я заливаю бетонные подушки для распределения давления. (Время: 3 часа + набор прочности).
5. Установка вертикальных стоек усиления. Ставлю боковые уголки или швеллеры, плотно прижимая их к стене. (Время: 5 часов).
6. Сварка узлов примыкания. Соединяю все элементы в единую раму сплошным швом. (Время: 4 часа).
7. Анкеровка металлоконструкций. Сверлю отверстия и устанавливаю стяжные шпильки через стену. (Время: 6 часов).
8. Заполнение зазоров. Все пустоты между сталью и бетоном я заполняю безусадочным раствором. (Время: 3 часа).
9. Антикоррозийная обработка. Очищаю швы от шлака и покрываю металл защитным составом. (Время: 2 часа).
10. Демонтаж временных опор. Убираю стойки только после того, как раствор набрал проектную прочность. (Время: 2 часа).
11. Вырезка проема и проверка. Произвожу алмазную резку бетона и проверяю конструкцию на отсутствие деформаций. (Время: 8 часов).

Таблица 3. План-график выполнения работ

Пример из моей практики: Однажды при усиление дверного проема в промышленном здании мы обнаружили, что кирпич под перемычкой начал крошиться. Я немедленно остановил работы и увеличил площадь опорных подушек в два раза. Это спасло стену от просадки, хотя и увеличило бюджет на 15 тысяч рублей.

Технологические тонкости

Я всегда слежу за температурным режимом: если в цеху ниже +5 градусов, сварка требует предварительного подогрева металла. Контроль затяжки анкеров — это не формальность, я проверяю каждый болт. Время высыхания зачеканки нельзя сокращать искусственно, иначе раствор даст трещину. Еще один нюанс — совместимость металлов. Я никогда не варю нержавейку к обычной стали без специальных переходных электродов, чтобы избежать электрохимической коррозии.

Распространенные ошибки новичков

Я видел немало последствий дилетантского подхода к стройке. Вот основные промахи:

1. Начало работ без проектного решения и расчетов.
2. Использование слишком тонкого металла для экономии бюджета.
3. Плохая фиксация временных опор, что приводит к трещинам в перекрытии.
4. Игнорирование антикоррозийной защиты в условиях влажного производства.
5. Недостаточная анкеровка, из-за которой рама «гуляет» под нагрузкой.

Пример из моей практики: На одном объекте заказчик решил сэкономить и отказался от шпилек, заменив их обычными дюбелями. Через месяц после запуска станков рама отошла от стены на 2 сантиметра. Мне пришлось все переделывать, полностью демонтируя конструкцию.

Анализ стоимости реализации

Бюджет проекта складывается из цены металла и сложности монтажа. Стоимость усиления проема в среднем в два раза выше, чем просто его прорезка.

Таблица 4. Сравнительный расчет стоимости методов усиления

Эксплуатация и уход

После завершения монтажа я рекомендую проводить мониторинг состояния проема каждые две недели в течение первого квартала. Если в зоне установка стальных рам не появилось новых трещин, значит, конструкция стабильна. Антикоррозийный слой нужно обновлять раз в 3-5 лет, особенно если в цеху агрессивная среда. К полной эксплуатации с проектными нагрузками можно переходить только после подписания акта скрытых работ технадзором.

Альтернативные способы укрепления

Помимо классической стали, я иногда применяю усиление углеволокном. Этот метод дороже, но он почти не увеличивает вес здания и не требует сварки. Также существуют готовые модульные рамы, которые собираются как конструктор на болтах. Однако для тяжелых производств стальной швеллер остается самым надежным и проверенным вариантом по соотношению цены и прочности.

Пример из моей практики: В тесном помещении, где нельзя было использовать сварку из-за взрывоопасности, я применил композитные ленты. Это позволило выполнить нормы усиления проемов в промзонах без риска пожара, хотя стоимость материалов выросла втрое.

Часто задаваемые вопросы (FAQ)

Нужен ли проект для усиления проема в цеху?
Да, проект обязателен. Это требование СНиП и ГОСТ для обеспечения безопасности здания и прохождения проверок технадзора.

Можно ли использовать дерево вместо стали?
В производственных зданиях использование дерева для усиления несущих проемов категорически запрещено из-за низкой прочности и пожароопасности.

Как рассчитать сечение швеллера?
Сечение рассчитывает инженер-конструктор исходя из нагрузки от вышележащих этажей, веса кровли и динамических нагрузок от оборудования.

Что делать, если стена начала трескаться?
Немедленно прекратить работы, установить дополнительные временные подпорки и вызвать проектировщика для корректировки схемы усиления.

Какая марка стали оптимальна?
Для большинства промышленных задач оптимально использовать сталь марки Ст3сп или 09Г2С (для холодных условий).

Сколько времени занимает процесс?
В среднем от 5 до 10 рабочих дней, включая подготовку, монтаж и время набора прочности раствора.

Обязателен ли технадзор?
Да, при работе на капитальных объектах в промзонах технадзор должен принимать скрытые работы и проверять качество сварных швов.

Меры безопасности при работе

Я никогда не пренебрегаю правилами безопасности, так как на производстве риски удваиваются. Работа на высоте требует использования сертифицированных лесов, а не случайных подставок. При резке бетона я использую пылеотсос и респираторы класса FFP3. Электробезопасность обеспечивается заземлением сварочного аппарата и использованием УЗО. Помните, что при работе с металлом и искрами в цеху всегда должен быть исправный огнетушитель под рукой.
