Обустройство теплого пола в трамвайном депо

Обустройство депо требует особого подхода к температурному режиму, чтобы избежать замерзания узлов трамваев и обеспечить безопасность персонала. Монтаж такой системы в промышленном масштабе занимает от 3 до 6 недель в зависимости от площади. Средняя стоимость реализации проекта начинается от 4500 рублей за квадратный метр. Правильно спроектированный пол с подогревом в трамвайном парке решает проблему конденсата и обледенения. Это основа долговечности всего здания.

Подготовительный анализ и планирование

Я всегда начинаю с анализа нагрузок, так как трамвайный состав создает колоссальное давление на основание. Важно рассчитать требуемый температурный режим, обычно это +10…+15 градусов, чтобы оборудование не промерзало. Выбор типа системы зависит от доступности теплоносителя и бюджета предприятия. Для огромных площадей депо чаще всего выбирают водяной контур из-за его энергоэффективности. Электрический вариант оставляют для локальных зон или небольших мастерских.

Перечень материалов для работы

Для создания надежного промышленного основания требуются компоненты с повышенной износостойкостью. Я подбираю материалы так, чтобы они выдерживали воздействие дорожных реагентов и постоянное трение металла о бетон.

• Бетон марки М350 и выше с добавками для повышения прочности.
• Арматурная сетка из стали диаметром 8-12 мм.
• Трубы из сшитого полиэтилена (PE-Xa) или металлопластика.
• Экструдированный пенополистирол (ЭППС) плотностью от 35 кг/м3.
• Гидроизоляционная мембрана или плотная полиэтиленовая пленка.
• Бетонный заполнитель (песок, щебень фракции 20-40).
• Специальный упрочнитель поверхности (топпинг).

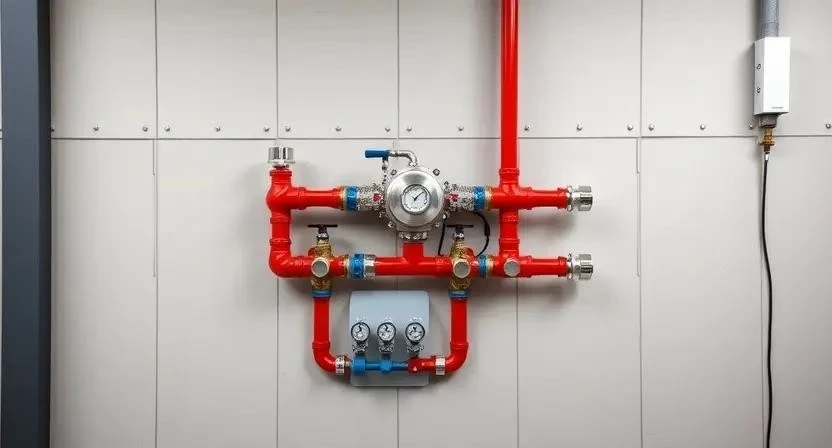

• Коллекторная группа с сервоприводами и датчиками температуры.

Ниже приведен расчет основных материалов на 1 м² поверхности:

Инструментарий для монтажа

Промышленный объект не позволяет использовать бытовой инструмент. Здесь нужны профессиональные машины, способные обеспечить идеальную плоскость на больших площадях.

• Лазерные нивелиры с высокой точностью для разметки горизонтов.
• Сварочное оборудование для труб (пресс или паяльник).
• Виброплиты и глубинные вибраторы для уплотнения бетона.
• Бетономешалки или бетононасосы для подачи смеси.
• Затирочные машины («вертолеты») для финишного слоя.
• Швонарезка для создания деформационных швов.
• Промышленный пылесос для очистки основания.

Первичная подготовка помещения

Работа начинается с полной расчистки площадки. Я удаляю старое покрытие, выношу строительный мусор и организую временные точки электропитания. Стены депо обязательно защищаю пленкой или временными щитами, чтобы брызги бетона не испортили отделку. На этом этапе также прокладываются временные коммуникации для отвода воды, если планируется промывка основания.

Обустройство основания и поверхности

Планировка грунта — самый ответственный этап. Я выравниваю поверхность, после чего создаю песчано-гравийную подушку толщиной 200-300 мм. Каждый слой проливаю водой и тщательно трамбую виброплитой. Проверка горизонтали осуществляется каждые 2 метра с помощью лазерного уровня. Однажды я столкнулся с тем, что из-за плохого уплотнения грунта в одном углу депо через год появилась трещина, поэтому сейчас я уделяю трамбовке максимум внимания.

Технологический процесс монтажа

Процесс требует строгой последовательности. Я рекомендую вести журнал работ, чтобы контролировать время застывания бетона и давление в системе.

1. Укладка гидроизоляции (4-6 часов). Раскатываю мембрану с нахлестом 20 см, проклеиваю стыки лентой. Это предотвращает подсос влаги из земли.
2. Монтаж теплоизоляции (1-2 дня). Укладываю плиты ЭППС встык. Плотно прижимаю их, чтобы не было пустот, куда может провалиться бетон.
3. Первое армирование (1 день). Раскладываю первую сетку из арматуры. Она создает каркас и удерживает утеплитель.
4. Разметка контуров (1-2 дня). Наношу схему укладки труб. Расстояние между ними обычно составляет 150-200 мм.
5. Монтаж системы обогрева (2-4 дня). Укладываю трубы PE-Xa или греющий кабель. Креплю их к сетке специальными пластиковыми клипсами.
6. Фиксация и проверка (1 день). Проверяю надежность крепления. Все изгибы должны быть плавными, без заломов.
7. Второе армирование (1 день). Укладываю вторую сетку поверх труб. Она защищает трубы от смещения при заливке бетона.
8. Заливка бетона (2-3 дня). Подаю бетон М350. Обязательно использую глубинный вибратор, чтобы выгнать весь воздух из смеси.

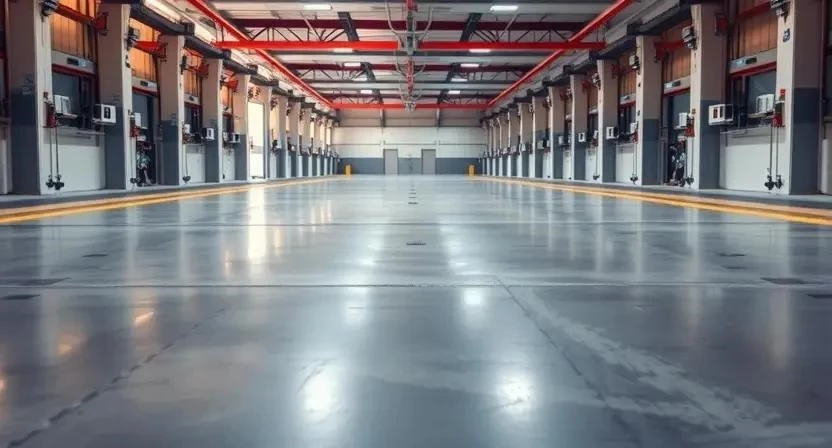

9. Затирка и упрочнение (1-2 дня). Когда бетон начинает схватываться, использую «вертолет» и втираю топпинг в поверхность.
10. Нарезка швов (1 день). Через 24-48 часов нарезаю деформационные швы. Это предотвращает хаотичное растрескивание плиты.
11. Тестирование и отделка (2 дня). Опрессовываю систему давлением 6 бар. Наношу антипылевое покрытие для защиты бетона.

При работе с химией и бетоном обязательно использую респиратор и перчатки. При работе с электроинструментом проверяю заземление, так как в депо высокая влажность.

Технические нюансы и особенности

Я заметил, что бетон в промышленных масштабах расширяется сильнее, чем в жилых домах. Поэтому расчет деформационных швов должен быть максимально точным — обычно их делают каждые 4-6 метров. Также критически важна совместимость материалов с реагентами. Я выбираю только те упрочнители, которые не вступают в реакцию с солью и маслом, иначе поверхность начнет шелушиться уже через два сезона.

Типичные ошибки при устройстве

Новички часто пытаются сэкономить на базовых вещах, что приводит к дорогостоящему ремонту.

1. Слабая теплоизоляция. Если положить тонкий ЭППС, тепло будет уходить в землю, а счета за отопление вырастут вдвое.
2. Неправильный шаг укладки. Слишком большое расстояние между трубами создает «холодные зоны».
3. Игнорирование точечных нагрузок. В местах стоянки колес трамваев армирование должно быть усиленным.
4. Отсутствие опрессовки. Заливка бетона без проверки труб на герметичность — это лотерея, где приз — вскрытие всего пола.
5. Резкий прогрев. Включение системы на полную мощность сразу после заливки приводит к трещинам в бетоне.

Видел я объект, где решили сэкономить на гидроизоляции. В итоге через полгода бетон начал «потеть», и в депо появилась постоянная сырость, которая портила оборудование.

Экономический расчет системы

Стоимость зависит от площади и выбранного типа обогрева. Водяной пол дороже в монтаже, но дешевле в эксплуатации.

Примерная смета для разных площадей:

Эксплуатация и уход

После завершения всех работ я запускаю систему постепенно. Температуру поднимают на 1-2 градуса в сутки. Это позволяет бетону привыкнуть к тепловому расширению. Раз в полгода необходимо обслуживать коллекторную группу: проверять давление и чистить фильтры. Поверхность пола очищаю от масел специальными промышленными обезжиривателями, чтобы антипылевой слой не терял своих свойств.

Альтернативные методы обогрева

Если бюджет ограничен или нужно обогреть только часть депо, можно рассмотреть другие варианты. Инфракрасные панели отлично работают для локального обогрева зон обслуживания. Также я рекомендую делать отдельный подогрев смотровых ям, так как там скапливается больше всего холода.

Часто задаваемые вопросы

Сколько электроэнергии потребляет такая система?
Водяной пол потребляет минимум, так как работает от котла. Электрический вариант в масштабах депо может быть очень дорогим, поэтому его используют только в точечных зонах.

Можно ли отремонтировать трубу внутри бетона?
Да, современные методы позволяют найти место утечки с помощью тепловизора и ультразвука. Затем делается локальное вскрытие и установка муфты.

Влияет ли подогрев на фундамент здания?
Если уложена качественная теплоизоляция (ЭППС), тепло уходит вверх. Фундамент не перегревается и не подвергается деформации.

Каков реальный срок службы системы?
В моей практике системы из сшитого полиэтилена работают без сбоев более 25 лет. Главное — поддерживать правильное давление в контуре.

Однажды я восстанавливал пол в старом депо, где трубы были заложены без изоляции. В итоге тепло уходило в грунт, а бетон вокруг труб начал крошиться от постоянного перепада температур. Это еще раз доказывает, что экономия на утеплителе — самая большая ошибка.
